Архитектура санатория НКТП в Кисловодске: переиздание

Публикуем отрывок книги Моисея Гинзбурга «Архитектура санатория НКТП в Кисловодске», переизданной в этом году бюро Ginzburg Architects.

25 Октября 2019
mainImg
Моисей Гинзбург был архитектором-мыслителем. Процесс проектирования он превращал в поиск подходов к раскрытию возможностей той или иной типологии, а затем описывал результаты исследований в книгах. Самый известный, и возможно, лучший пример такого жанра – книга «Жилище» (М., 1934), суммирующая работу секции Стройкома РСФСР в области типологии жилья для современного общества: комфортного для человека, способствующего развитию личности и в то же время оптимального в смысле использования пространства.
М.Я. Гинзбург. Архитектура санатория НКТП в Кисловодске.
Факсимильное переиздание. Москва, 2019
Ginzburg architects

Но «Жилище» – не единственная книга М.Я. Гинзбурга в жанре, где архитектор, одновременно публикуя реальный проект, делится своими размышлениями и наработками в области определенной типологии. Другим примером стала публикация проекта санатория НКТП – Наркомата тяжелой промышленности – могущественного министерства, распоряжавшегося в 1930-е сорока процентами бюджета страны. Книга интересна также тем, что и проектирование, и тем более публикация приходятся на 1930-е годы, когда в период так называемого постконструктивизма, то есть правительственного поворота к историзму и классике, один из ведущих мастеров архитектурного авангарда Моисей Гинзбург, делая определенные и неизбежные уступки предпочтениям руководства, сохраняет верность принципам модернизма.

Недавно Ginzburg architects выпустило факсимильное переиздание книги М.Я. Гинзбурга «Архитектура санатория НКТП в Кисловодске», впервые появившейся в 1940 году. Издание точно повторяет формат, дизайн и обложку подлинной книги. Приобрести факсимиле можно в магазинах Ozon, Books.ru, Alib.ru.

Ниже публикуем отрывок из книги, посвященный проблемам проектирования санатория, с подробным описанием пейзажа и рельефа территории.
Здесь можно полистать тот же отрывок:

  • zooming
    1 / 6
    М.Я. Гинзбург. Архитектура санатория НКТП в Кисловодске. Переиздание. М., 2019
    Предоставлено Ginzburg architects
  • zooming
    2 / 6
    М.Я. Гинзбург. Архитектура санатория НКТП в Кисловодске. Переиздание. М., 2019
    Предоставлено Ginzburg architects
  • zooming
    3 / 6
    М.Я. Гинзбург. Архитектура санатория НКТП в Кисловодске. Переиздание. М., 2019
    Предоставлено Ginzburg architects
  • zooming
    4 / 6
    М.Я. Гинзбург. Архитектура санатория НКТП в Кисловодске. Переиздание. М., 2019
    Предоставлено Ginzburg architects
  • zooming
    5 / 6
    М.Я. Гинзбург. Архитектура санатория НКТП в Кисловодске. Переиздание. М., 2019
    Предоставлено Ginzburg architects
  • zooming
    6 / 6
    М.Я. Гинзбург. Архитектура санатория НКТП в Кисловодске. Переиздание. М., 2019
    Предоставлено Ginzburg architects

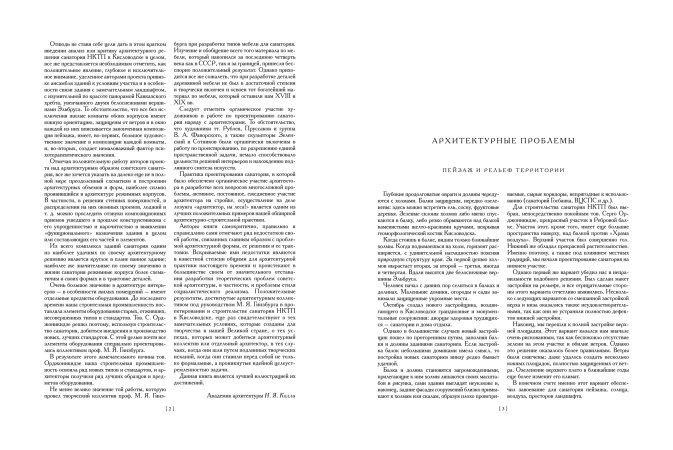

Архитектурные проблемы
Пейзаж и рельеф территории
Глубокие продолговатые овраги и долины чередуются с холмами. Балки защищены, нередко озеленены: здесь можно встретить ель, сосну, фруктовые деревья. Зеленые склоны холмов либо мягко спускаются в балку, либо резко обрываются над балкой каменистыми желто-красными кручами, вскрывая геоморфологический костяк Кисловодска.

Когда стоишь в балке, видны только ближайшие холмы. Когда подымаешься на холм, горизонт расширяется, с удивительной наглядностью поясняя природную структуру края. За первой цепью холмов вырастает вторая, за второй – третья, иногда и четвертая. Вдали высятся две белоснежные вершины Эльбруса.

Человек начал с давних пор селиться в балках и долинах. Маленькие домики, огороды и сады занимали защищенные укромные места.

Октябрь создал нового застройщика, воздвигающего в Кисловодске грандиозные и монументальные сооружения: дворцы здоровья трудящихся – санатории и дома отдыха.

Однако в большинстве случаев новый застройщик пошел по проторенным путям, заполняя балки и долины зданиями санаториев. Если застройка балок небольшими домиками имела смысл, то постройка новых санаториев внизу редко бывает удачной.

Балка и долина становятся загроможденными, прилегающие к ним холмы лишаются своих масштабов и рисунка, сами здания выглядят неуклюже и, наконец, задние фасады сооружений близко примыкают к холмам или скалам, образуя плохо проветриваемые, сырые коридоры, непригодные к использованию (санаторий Госбанка, ВЦСПС и др.).

Для строительства санатория НКТП был выбран, непосредственно покойным тов. Серго Орджоникидзе, прекрасный участок в Ребровой балке. Участок этот, кроме того, имеет еще большие пространства наверху, над балкой против «Храма воздуха». Верхний участок был совершенно гол. Нижний же обладал прекрасной растительностью. Именно поэтому, а также под влиянием местных традиций, мы начали проектирование санатория на нижнем участке.

Однако первый же вариант убедил нас в неправильности подобного решения. Был сделан макет застройки на рельефе, и все отрицательные стороны этого варианта отчетливо выявились. Несколько следующих вариантов со смешанной застройкой верха и низа оказались также неудовлетворительными, так как они не устраняли полностью дефектов нижней застройки.

Наконец, мы перешли к полной застройке верхней площадки. Этот вариант казался нам вначале очень рискованным, так как беспокоило отсутствие зелени на этом участке и обилие ветров. Однако это решение оказалось более правильным. Ветры были смягчены; даже удалось создать несколько южных площадок, полностью защищенных от ветра. Озеленение верхнего плато в ближайшие годы еще более изменит его климат.

В конечном счете именно этот вариант обеспечил завоевание для санатория пейзажа, солнца, воздуха, просторов ландшафта.

стр. 3

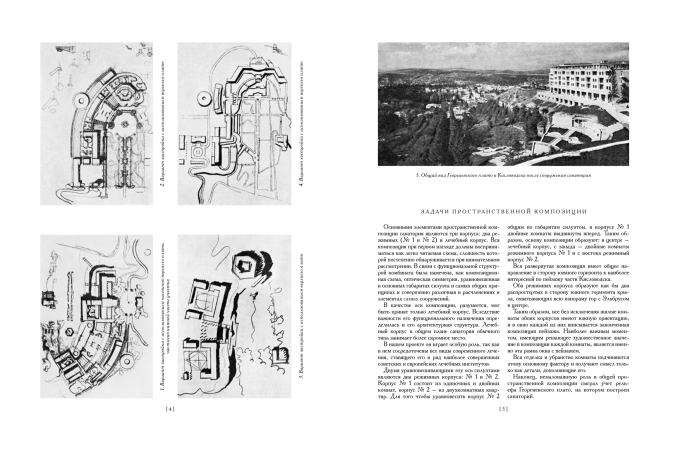

Задачи пространственной композиции
Основными элементами пространственной композиции санатория являются три корпуса: два режимных (№ 1 и № 2) и лечебный корпус. Вся композиция при первом взгляде должна восприниматься как легко читаемая схема, сложность которой постепенно обнаруживается при внимательном рассмотрении. В связи c функциональной структурой комбината была намечена, как композиционная схема, оптическая симметрия, уравновешенная в основных габаритах силуэта и самых общих принципах и совершенно различная в расчленениях и элементах самих сооружений.

В качестве оси композиции, разумеется, мог быть принят только лечебный корпус. Вследствие важности его функционального назначения определилась и его архитектурная структура. Лечебный корпус в общем плане санатория обычного типа занимает более скромное место.

В нашем проекте он играет особую роль, так как в нем сосредоточены все виды современного лечения, ставящего его в ряд наиболее совершенных советских и европейских лечебных институтов.

Двумя уравновешивающими эту ось силуэтами являются два режимных корпуса: № 1 и № 2. Корпус № 1 состоит из одиночных и двойных комнат, корпус № 2 – из двухкомнатных квартир. Для того чтобы уравновесить корпус № 2 общим по габаритам силуэтом, в корпусе № 1 двойные комнаты выдвинуты вперед. Таким образом, основу композиции образуют: в центре – лечебный корпус, с запада – двойные комнаты режимного корпуса № 1 и с востока режимный корпус № 2.

Вся развернутая композиция имеет общее направление в сторону южного горизонта к наиболее интересной по пейзажу части Кисловодска.

Оба режимных корпуса образуют как бы два распростертых в сторону южного горизонта крыла, охватывающих всю панораму гор с Эльбрусом в центре.

Таким образом, все без исключения жилые комнаты обоих корпусов имеют южную ориентацию, и в окно каждой из них вписывается законченная композиция пейзажа. Наиболее важным моментом, имеющим решающее художественное значение в композиции каждой комнаты, является именно эта рамка окна с пейзажем.

Вся отделка и убранство комнаты подчиняются этому основному фактору и получают смысл только как детали, дополняющие его.

Наконец, немаловажную роль в общей пространственной композиции сыграл учет рельефа Георгиевского плато, на котором построен санаторий.

стр. 5

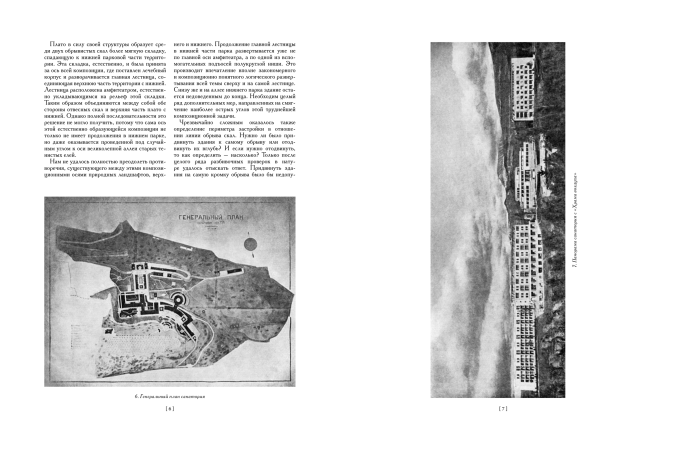

Плато в силу своей структуры образует среди двух обрывистых скал более мягкую складку, спадающую к нижней парковой части территории. Эта складка, естественно, и была принята за ось всей композиции, где поставлен лечебный корпус и разворачивается главная лестница, соединяющая верхнюю часть территории с нижней. Лестница расположена амфитеатром, естественно укладывающимся на рельеф этой складки. Таким образом объединяются между собой обе стороны отвесных скал и верхняя часть плато с нижней. Однако полной последовательности это решение не могло получить, потому что сама ось этой естественно образующейся композиции не только не имеет продолжения в нижнем парке, но даже оказывается проведенной под случайным углом к оси великолепной аллеи старых тенистых елей.

Нам не удалось полностью преодолеть противоречия, существующего между этими композиционными осями природных ландшафтов, верхнего и нижнего. Продолжение главной лестницы в нижней части парка развертывается уже не по главной оси амфитеатра, а по одной из вспомогательных подъосей полукруглой ниши. Это производит впечатление вполне закономерного и композиционно понятного логического развертывания всей темы сверху и на самой лестнице. Снизу же и на аллее нижнего парка здание остается недоведенным до конца. Необходим целый ряд дополнительных мер, направленных на смягчение наиболее острых углов этой труднейшей композиционной задачи.

Чрезвычайно сложным оказалось также определение периметра застройки в отношении линии обрыва скал. Нужно ли было придвинуть здания к самому обрыву или отодвинуть их вглубь? И если нужно отодвинуть, то как определить – насколько? Только после целого ряда разбивочных проверок в натуре удалось отыскать ответ. Придвинуть здания на самую кромку обрыва было бы недопу-

стр. 6

стимо. Если бы высота соседних скал была заметно больше высоты сооружений, это было бы наиболее эффектным и одинаково благоприятным приемом для выявления взаимных масштабов скалы и самих зданий. В данном случае, при небольшой абсолютной высоте скал, их поразительная масштабность достигается разнообразными линиями излома и самой фактурой пород.

Стоило бы только плотно надвинуть фасады пятиэтажных сооружений на кромку этих скал, как немедленно была бы уничтожена, раздавлена их масштабность – и притом без всякого выигрыша в масштабности самого здания. Отодвинув же сооружения несколько вглубь, и именно на такую глубину, которая снизу скрывает основание сооружения, т. е. отодвигая его в следующий пространственный план и в то же время раскрывая его в достаточной степени, мы приходим к наиболее правильному решению. Скалы не только полностью сохраняют свою масштабность и живописность, но и выигрывают в этих качествах по контрасту с архитектурой, выступающей лишь во втором пространственном плане.

Точно так же и масштабность сооружений возрастает благодаря этому приему.

И, наконец, санаторий обогащается новыми площадками, появляющимися между фасадами зданий и обрывами скал. Эти площадки защищены от ветров и освещаются южным солнцем.

Они заключены между строгими линиями зданий и мягкими складками Кавказского хребта, где геометрические формы архитектуры и пластические формы природы, контрастируя, наиболее полно выявляют и углубляют свои противоположные свойства.

Эти южные площадки перед главными корпусами санатория, вместе с продолжающим их амфитеатром лестницы, представляют собою для больных наиболее привлекательное место отдыха.

Совершенно иные природные условия северной части Георгиевского плато.

Сам склон, в отличие от южного, не так крут и скалист. Значительно более полого и мягко он спускается в Буденновскую балку. Иной пейзаж раскрывается с северной стороны. Вместо многих планов, развертывающихся с южной стороны, здесь лишь одни горы заполняют горизонт своим лаконичным и суровым силуэтом.

Поэтому здесь приняты другие принципы застройки, в соответствии с характером небольших двухэтажных сооружений хозяйственного назначения.

Вся композиция северной стороны построена на принципе свободного равновесия, организуемого на одной оси симметрии между двумя одинаковыми корпусами административного здания. В просвет между ними с северной стороны вписывается силуэт гор, с южной – ось входа в главный корпус, партер с бассейном и фонтаном. Остальные хозяйственные сооружения располагаются террасообразно (крыша гаража, например, представляет собой площадку-двор для заготовочной и прачечной). Ансамбль заканчивается подпорной стеной, идущей вдоль всего северного склона.

Подъезжая к Буденновке и попадая к подножию северного склона, зритель воспринимает пологий фронт горы и террасообразную композицию сооружений как одно целое. Последние заканчивают, коронуют склон, вписываясь в его силуэт. На разных поворотах дороги, под различными углами эта композиция становится более отчетливой, уже доминируя над склоном горы. Въезд на площадку между корпусами административного здания, пейзаж гор и фонтаны должны закрепить впечатление единства композиции.

Но самые сильные зрительные впечатление впереди. После того как приезжающий проделает обычные процедуры регистрации и, наконец, попадет в свою комнату, перед ним, как сюрприз, раскрывается южный пейзаж и залитая солнцем панорама Кавказских гор. Только тогда он знакомится с той обстановкой, в которой ему предстоит провести свой отдых.

стр. 8
