Главное достоинство алюмо-деревянной стоечно-ригельной системы – ее адаптивность. Можно собрать панорамный витраж с почти незаметными стойками или сделать массивные рамы, имитирующие исторические аналоги. Деревянные элементы легко заменить, не разбирая всю конструкцию – достаточно снять декоративные накладки. Алюминий не требует особого ухода, не боится влажного климата, а высокие шумоизоляционные характеристики гарантируют тишину даже на оживленных улицах центра.
-

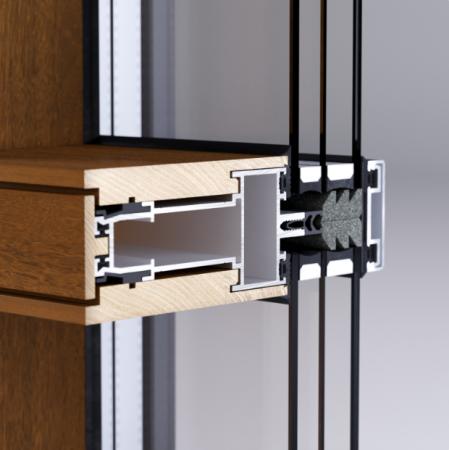

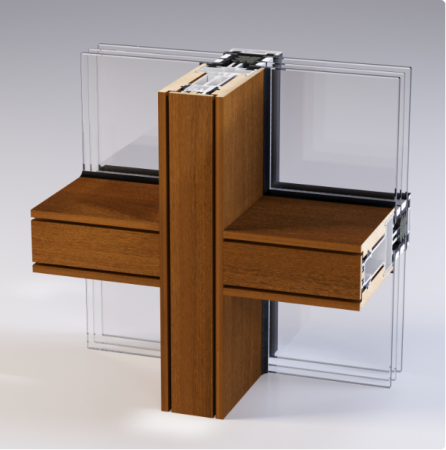

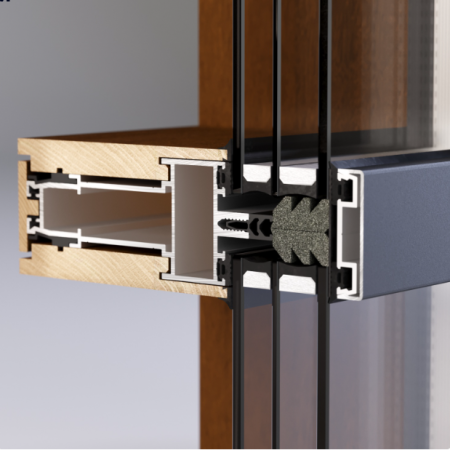

![zooming]( "FSW 50 Design Wood Изображение предоставлено UNISTEM")
1 / 4FSW 50 Design WoodИзображение предоставлено UNISTEM
-
![zooming]( "FSW 50 Design Wood Изображение предоставлено UNISTEM")
2 / 4FSW 50 Design WoodИзображение предоставлено UNISTEM
-
![zooming]( "FSW 50 Design Wood Изображение предоставлено UNISTEM")
3 / 4FSW 50 Design WoodИзображение предоставлено UNISTEM
-
![zooming]( "FSW 50 Design Wood Изображение предоставлено UNISTEM")
4 / 4FSW 50 Design WoodИзображение предоставлено UNISTEM
Редкость таких решений на рынке объясняется их технологической сложностью. Например, система FSW 50 DW использует профиль с увеличенной толщиной стенок (до 2,5 мм), что позволяет создавать панорамные конструкции со стеклопакетами формата джамбо без потери жесткости. При этом интегрированные окна Select 6.0 W+ DW сохраняют все преимущества премиального класса: скрытые петли, возможность автоматизации открывания, устойчивость к взлому по стандарту RC-3.
Выбирая гибридные системы, архитекторы решают сразу несколько задач. Во-первых, алюмо-деревянные окна позволяют следовать современному тренду на панорамное остекление за счёт тонких переплётов и возможности изготовления конструкций больших габаритов. Во-вторых, подчеркнуть эксклюзивность проекта за счёт возможностей кастомизации деревянных накладок – можно выбрать цвет, форму и породу дерева. В-третьих, долговечность алюмо-деревянных светопрозрачных конструкций составляет не менее 50 лет, что соответствует современным требованиям к срокам эксплуатации зданий. И в-четвёртых, позволяет соблюсти требования по пожарной безопасности зданий, за счёт возможности изготовления противопожарных конструкций.
Проиллюстрируем эти возможности на примере двух проектов застройщика RBI в Санкт-Петербурге, где алюмо-деревянные системы стали логичным дополнением к деревянным окнам.
Часто для Петербурга проекты премиальных жилых комплексов – это диалог с историей, без которого невозможно создать качественную архитектуру. Причем, учитывая уровень создаваемого продукта, речь не просто об имитации старины, а скорее о современном прочтении традиционных материалов. Так, проект клубного дома «Болконский» на 11-й Красноармейской улице архитекторы из «Проектной культуры» (бывш. ООО «Владимир Григорьев и партнеры») задумали как современную интерпретацию северного модерна: натуральный камень в облицовке первых этажей, штукатурные фасады, эркеры, последние этажи уличных фасадов оформлены в виде скатной кровли с люкарнами и облицованы кровельной сталью.
-

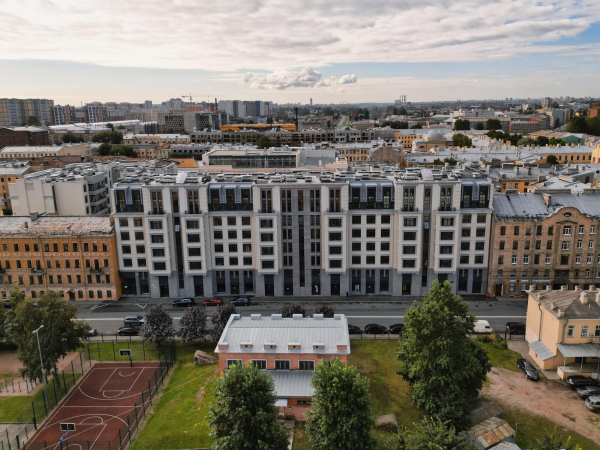

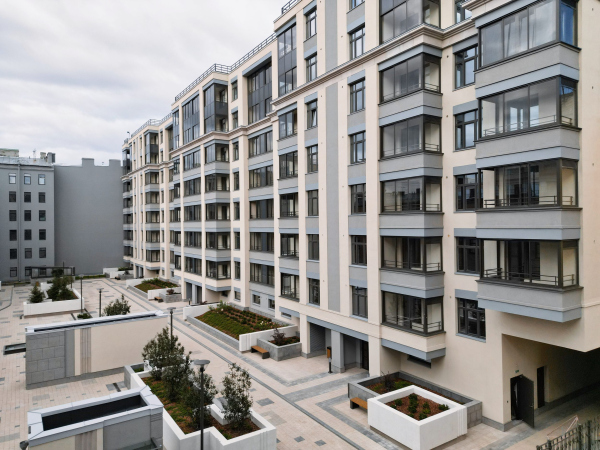

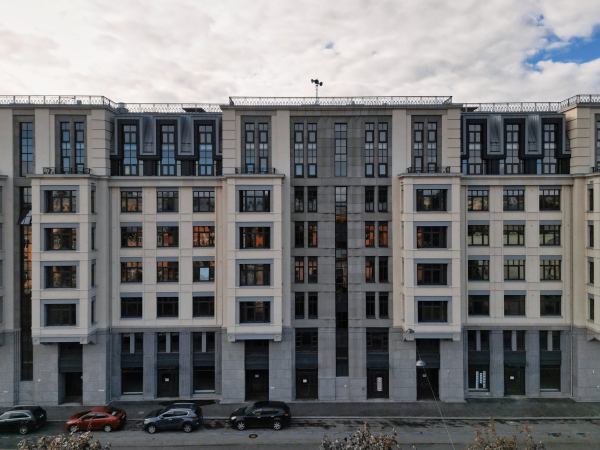

![zooming]( "Клубный дом «Болконский» Фотография предоставлена UNISTEM")
1 / 3Клубный дом «Болконский»Фотография предоставлена UNISTEM
-
![zooming]( "Клубный дом «Болконский» Фотография предоставлена UNISTEM")
2 / 3Клубный дом «Болконский»Фотография предоставлена UNISTEM
-
![zooming]( "Клубный дом «Болконский» Фотография предоставлена UNISTEM")
3 / 3Клубный дом «Болконский»Фотография предоставлена UNISTEM
Изначально застройщик планировал традиционные деревянные окна, которые, конечно, были бы исторически достоверны, однако верхние этажи с витражными конструкциями высотой в два этажа потребовали иного решения – выполнить их в деревянном профиле не представлялось возможным.
Здесь UNISTEM предложил комбинацию стоечно-ригельной системы FSW 50 DW и окон Select 6.0 W+ DW. Внутренние деревянные накладки из беленого дуба толщиной 22 мм создают ощущение цельности интерьеров, тогда как снаружи тонкие алюминиевые профили почти незаметны. Балконы остеклены раздвижными системами Extra 40, которые защищают от петербургских ветров и осадков, сохраняя изящные филигранные линии.
-

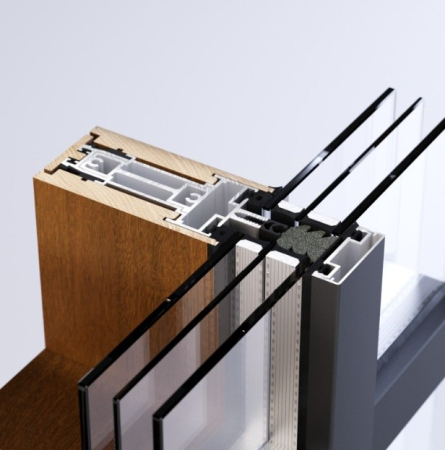

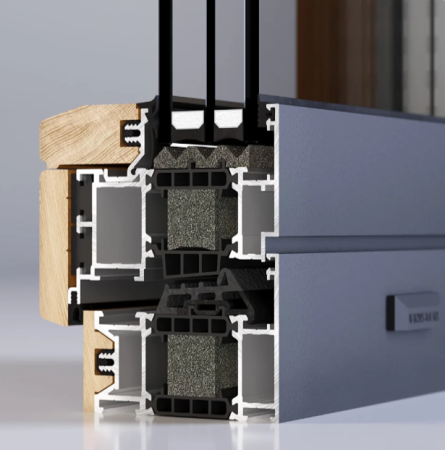

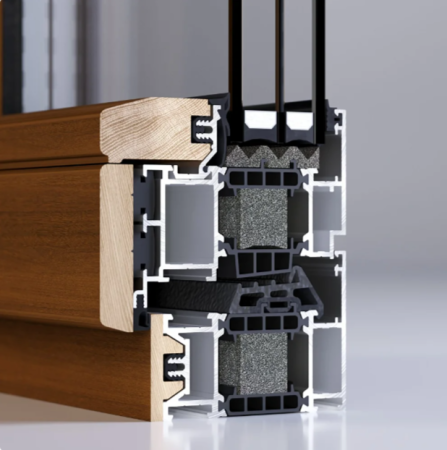

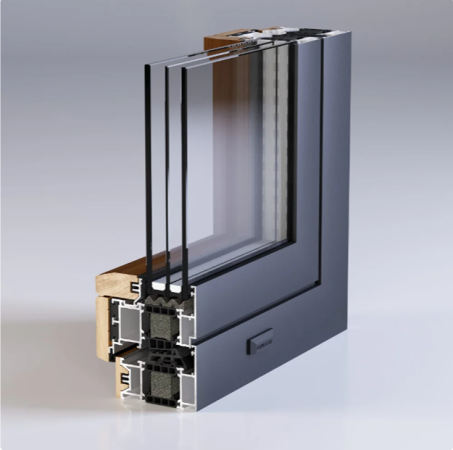

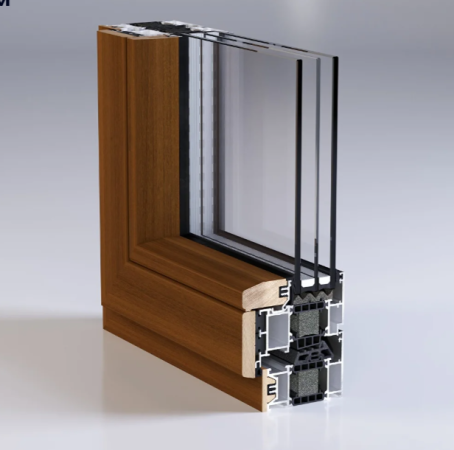

![zooming]( "Серия Select Design Wood Изображение предоставлено UNISTEM")
1 / 4Серия Select Design WoodИзображение предоставлено UNISTEM
-
![zooming]( "Серия Select Design Wood Изображение предоставлено UNISTEM")
2 / 4Серия Select Design WoodИзображение предоставлено UNISTEM
-
![zooming]( "Серия Select Design Wood Изображение предоставлено UNISTEM")
3 / 4Серия Select Design WoodИзображение предоставлено UNISTEM
-
![zooming]( "Серия Select Design Wood Изображение предоставлено UNISTEM")
4 / 4Серия Select Design WoodИзображение предоставлено UNISTEM
«Мы столкнулись с парадоксом: чтобы дом выглядел исторически достоверно, пришлось использовать технологии, которых в XIX веке просто не существовало, – рассказывают в UNISTEM. – Деревянные рамы не справились бы с такими нагрузками, а чисто алюминиевые конструкции выглядели бы чужеродно. Алюмо-деревянный вариант стал единственно возможным».
Особенно интересно решены люкарны на скатных кровлях – небольшие окна с кованными обрамлениями. Их сделали по индивидуальным размерам, сохранив общий ритм фасада.
Схожую задачу специалисты UNISTEM решали в проекте жилого комплекса «МирЪ» на Миргородской улице, спроектированного мастерской Евгения Герасимова. Этот пятиугольный в плане дом завершает ансамбль вокруг Феодоровского собора, и его историческое прочтение, навеянное мотивами традиционной русской архитектуры, потребовало особого подхода к деталям. Дом состоит из двух корпусов, объединенных парадной аркой. Архитекторы использовали красный кирпич, арки, рустованный камень – и окна здесь должны были стать частью этого визуального языка.
ЖК на Миргородской улице
© Евгений Герасимов и партнеры
ЖК на Миргородской улице
© Евгений Герасимов и партнеры
Основные конструкции в «Мире» – деревянные, выходы на террасы верхних этажей деревянными сделать было нельзя по нормативам. Поэтому UNISTEM предложил алюмо-деревянные окна Select 6.0 W+ DW со штульповым открыванием. Они выглядят как традиционные деревянные, но наделены всеми преимуществами алюминиевых оконных систем.
Система значительно превосходит требования класса А по герметичности согласно ГОСТ 26602.2-99 и предоставляет возможность установки стеклопакетов толщиной до 56 мм. А за счёт полиамидных термомостов и коэкструдированных уплотнителей достигает высоких теплотехнических характеристик, так необходимых в условиях петербургского климата.
Долговечность конструкций обусловлена устойчивостью самого алюминия, а также использованием качественных EPDM-уплотнителей, которые служат более 50 лет. В «Болконском», который эксплуатируется с 2021 года, системы подтвердили свою надежность: за три года не потребовалось ни ремонта, ни замены элементов.
Негорючесть алюминиевой основы (класс пожарной опасности К0) стала дополнительным преимуществом, особенно для витражных конструкций в «Болконском». Это пример того, как современные технологические решения позволили развить архитектурный замысел, реализовав проект, сохраняющий свои качества на десятилетия вперед.
