В Москве активно развивается цифровой двойник города – информационная модель, которая позволяет эффективнее планировать и управлять городской средой. Развитием и внедрением данного решения занимается ДИТ (Департамент Информационных Технологий города Москвы). Одним из слоев этой модели являются здания, в том числе и те, что только планируются к строительству.
Поэтому с 2023 года при согласовании АГР (архитектурно-градостроительных решений) архитекторы и проектировщики должны подготавливать 3D-модели зданий в соответствии с определенными требованиями. Однако процесс проверки этих моделей на соответствие нормативам часто становится трудоемким и сложным. Сейчас модели выполняются или в 3DMax или в Blender, это сложный и многодельный процесс, в котором достаточно просто допустить ряд технических ошибок. Решением этой проблемы может стать плагин для Blender, разработанный нами для автоматизации проверки сложных моделей.
На иллюстрации 1: скриншот интерфейса плагина SINTEZ.AGR.CHECKER для Blender.
Интерфейс чекера в процессе проверки модели отображает названия пунктов, по которым проводится проверка. Некоторые из них отмечены как неправильные, другие – как правильные. Над списком пунктов видны прогресс-бары автоматической и ручной проверки модели. В самом верху расположен блок загрузки модели и выгрузки отчета. Справа находится предпросмотр скриншотов и комментариев, которые можно добавлять в процессе проверки. На фоне картинок предпросмотра отображается отчет с перечнем ошибок и ссылками на действующие правила.
Интерфейс чекера в процессе проверки модели отображает названия пунктов, по которым проводится проверка. Некоторые из них отмечены как неправильные, другие – как правильные. Над списком пунктов видны прогресс-бары автоматической и ручной проверки модели. В самом верху расположен блок загрузки модели и выгрузки отчета. Справа находится предпросмотр скриншотов и комментариев, которые можно добавлять в процессе проверки. На фоне картинок предпросмотра отображается отчет с перечнем ошибок и ссылками на действующие правила.
© SINTEZ.SPACE
Скриншоты правил для подготовки моделей на согласование АГР:
Процесс подготовки и проверки 3D-моделей для информационной модели города включает множество требований: от правильного наименования файлов до корректной геометрии и текстурирования. И разработчикам модели, и тем, кто проверяет, приходится открывать множество приложений, файлов, держать перед глазами много информации, что делает процесс крайне неэффективным.
Андрей Киселев, основатель студии, SINTEZ.SPACE
«Наше решение это фильтр грубой очистки моделей для любого крупного проектировщика, архитектора, девелопера или органа, который постоянно согласует новые здания. Он кратно ускоряет проходную способность и экономит время на первичной проверке моделей».
Разработанный плагин представляет собой встроенный в Blender чек-лист, который позволяет проверять модели непосредственно в окне программы. Понятный интерфейс позволяет пройтись по каждому пункту, посмотреть описание, оставить комментарий или прикрепить скриншот проблемного места. Помимо ручных проверок, на данный момент плагин проверяет автоматически около 70–80 пунктов требований из примерно 200 необходимых.
Максим Колесников, разработчик, SINTEZ.SPACE
«Когда я проверял модели раньше, у меня были открыты Blender, Excel, Word, PDF с правилами и тому подобное. Порядка десяти различных приложений и окон, что очень неудобно. Теперь все это в одном месте».
Плагин значительно ускоряет процесс не только создания, но и проверки. Например, проверка плотности пикселей, которую вручную проверить практически невозможно, а существующие инструменты в Blender катастрофически медленные.
Мария Шевляк, ведущий специалист, SINTEZ.SPACE
«Сейчас этот чек-лист встроен в Blender. Он у меня прямо внутри окна. Я смотрю модель и сразу отмечаю, что проверено, а что нет, могу писать комментарии».
Для архитекторов и проектировщиков плагин служит инструментом самопроверки, позволяя избежать типичных ошибок до отправки модели на официальную экспертизу.
Роман Голобоков, ведущий специалист, SINTEZ.SPACE
«Я сразу запускаю расчет, смотрю, сколько прошло автоматических проверок. Если все автоматические проверки пройдены, это уже хороший знак. Если же много ошибок, я понимаю, что модель требует серьезной доработки».
Кроме того, плагин упрощает загрузку и визуализацию моделей. Он автоматически импортирует FBX-файлы, подключает текстуры и настраивает материалы, что экономит время на подготовительных операциях. Когда это приходилось делать вручную, то на одну модель могло уходить до часа времени.
Для девелоперов и крупных проектных организаций плагин может стать фильтром «грубой очистки», который позволяет быстро отсеивать модели с критическими ошибками и ускорять весь процесс согласования, разгружая проверяющих специалистов от заведомо неправильных решений.
Дмитрий Проскурнин, директор студии, SINTEZ.SPACE
«Несмотря на то, что мы давно производим модели для АГР, мы не застрахованы от того, чтобы что-то забыть. После внедрения плагина у нас нет этих правок по последним проектам – я вижу наглядный результат и увеличение скорости и эффективности».
Разработанный нами плагин для проверки моделей АГР – это не просто техническое решение для конкретной задачи, но и часть более масштабного процесса цифровизации городского планирования в целом. Он демонстрирует, как небольшие технологические инновации могут значительно повысить эффективность работы и качество результатов в архитектурной и градостроительной сфере.
Глеб Лимонов, арт-директор студии, SINTEZ.SPACE
«Мы говорим про культуру производства глобально. Мы говорим про большой индустриальный сдвиг. Небольшими действиями, небольшими предложениями мы меняем стандарт производства и согласования».
В условиях растущей плотности застройки и усложнения городской инфраструктуры такие инструменты становятся не просто удобными, но необходимыми для создания комфортной и функциональной городской среды будущего.
Сергей Шестопалов, руководитель образовательного направления студии, SINTEZ.SPACE
«Важно отметить, что все наши разработки являются частью образовательных программ. Мы создаем эти инструменты в процессе работы со студентами и молодыми специалистами, которые параллельно учатся проектному мышлению на реальных гибридных кейсах на стыке архитектуры и цифровых технологий».
Такой подход позволяет не только создавать полезные инструменты, но и формировать новое поколение специалистов, которые с самого начала своей карьеры понимают важность и особенности цифровизации и автоматизации в проектировании.
Присоединяйтесь к развитию проекта
На сегодняшний день мы не только продолжаем дорабатывать и совершенствовать текущее решение но и разрабатываем новые инструменты для ускорения создания и проверки НПМ и ВПМ моделей для АГР.

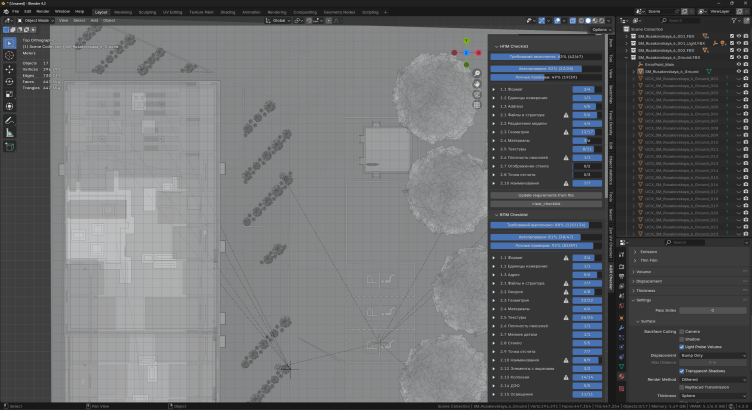

На иллюстрации 2: показаны разделы чекера для НПМ и ВПМ моделей в процессе проверки. Треугольные символы с восклицательным знаком указывают на ошибки в соответствующих пунктах автоматических проверок. Также видно, что столбец чекера удобно расположен в интерфейсе Blender и не мешает работать с моделями.
© SINTEZ.SPACE
Наш плагин для проверки моделей АГР – это бесплатный инструмент для всего архитектурного сообщества и всех желающих. Этот проект – наш вклад в развитие и оптимизацию рабочих процессов в отрасли.

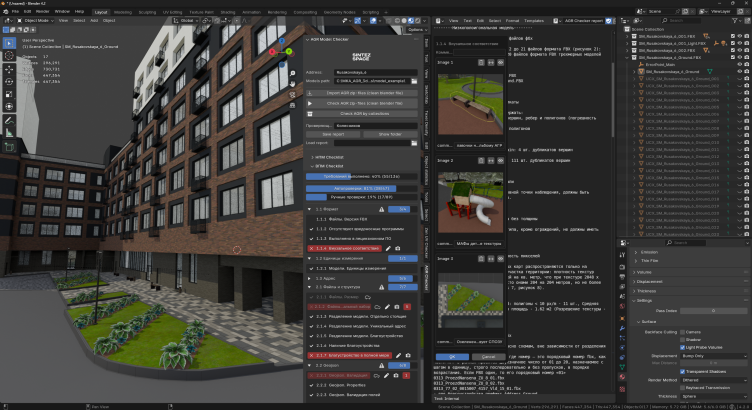

На иллюстрации 3: идет проверка ВПМ модели. В столбце чекера видна шапка с логотипом студии-разработчика, раздел загрузки моделей и запуска проверки, выгрузки отчета. Развернут чек-лист проверки ВПМ модели: виден прогресс-бар, красным помечены неверные пункты ручных проверок. Справа от чекера предпросмотр формирующегося отчета с описанием ошибок и комментариями проверяющего.
© SINTEZ.SPACE
Плагин доступен для свободного скачивания и использования (для Blender, PC и MAC). Мы приглашаем всех заинтересованных специалистов присоединиться к разработке и тестированию. На все вопросы и предложения мы с радостью ответим в нашем Telegram-канале @sintez_space.

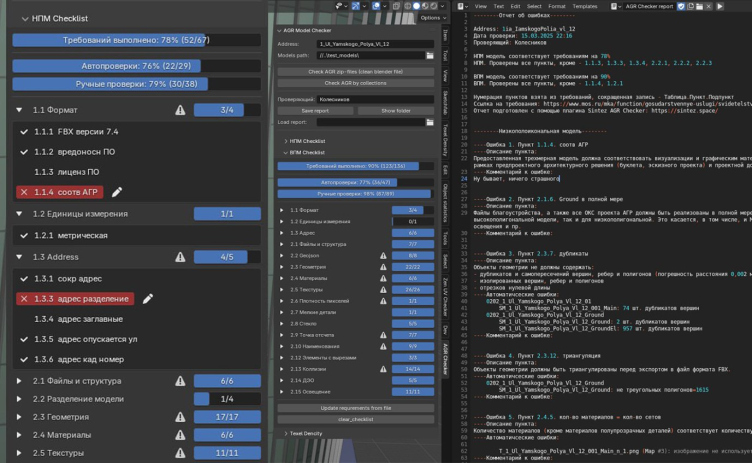

На иллюстрации 4: слева крупным планом показан чек-лист для прверки НПМ. Видно, что проверки разделены на группы, которые можно разворачивать или скрывать. По центру более мелкий вид на ВПМ чек-лист. Показан прогресс для каждой группы проверок. Справа – отчет.
© SINTEZ.SPACE

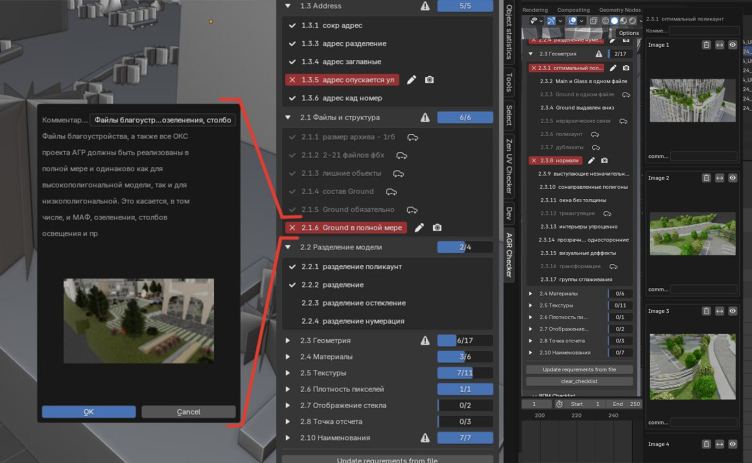

На иллюстрации 5: показана работа чекера со снимками экрана. Для пунктов, отмеченных как неправильные, при нажатии на иконку фотоаппарата можно сделать снимок экрана, направленный на соответствующее место модели. Слева виден предпросмотр одного такого снимка с комментарием проверяющего и формулировкой нарушенного требования. Справа – предпросмотр нескольких снимков, добавленных к одному пункту проверки.
© SINTEZ.SPACE
Что дальше?
Мы продолжаем доводить текущий продукт, делая его более удобным и функциональным. В ближайшее время планируем рассказать о новых проектах на стыке архитектуры, технологий и новых производственных процессов. Уже сейчас мы думаем над расширением функциональности плагина, добавляя новые интеллектуальные системы проверки:
- Компьютерное зрение для автоматического визуального анализа модели
- Проверка текстур на соответствие требованиям по разрешению, альфа-каналу и другим параметрам
- Настраиваемые чек-листы под конкретные задачи и проекты для каждого конкретного пользователя
- Интеграция с системами управления проектами для отслеживания статуса проверок адрасов итп
- Создание веб-версии чекера для еще большей доступности
Что еще?
На сегодняшний день мы разработали не только плагин о котором шла речь выше, но и онлайн-сервис для проверки и формирования GEOJSON файлов. Насколько мы успели заметить – большое количество ошибок связаны с некорректным заполнением GEOJSON, что часто бывает совсем обидно. В связи с этим мы разработали решение, которое позволяет избегать простых ошибок с помощью использования наших сервисов для проверки ваших моделей. Приглашаем вас к тестированию и фидбеку.
Сервис для создания JSON – по ссылке: https://sintez.space/plugins
Андрей Киселев, основатель студии, SINTEZ.SPACE
«Мы верим, что технологии должны упрощать работу и повышать качество результата. Плагин появился внутри студии как решение сильно снижающее ошибки при производстве моделей – присоединяйтесь к нам и вместе мы сможем создать инструменты, которые изменят индустрию к лучшему».
