Кампус как технологический манифест
Новый кампус МГТУ им. Н.Э. Баумана, открытый в сентябре 2024 года, – один из самых масштабных образовательных проектов настоящего времени и первый, построенный по федеральной программе «Создание сети современных кампусов». За четыре года (2020–2024) на территории исторической Немецкой слободы возникла современная технологическая долина – 14 зданий общей площадью 170 тыс. м², объединенных единой архитектурной концепцией. Авторский коллектив возглавлял главный архитектор Москвы Сергей Кузнецов, проект разрабатывался ТПО «Прайд».

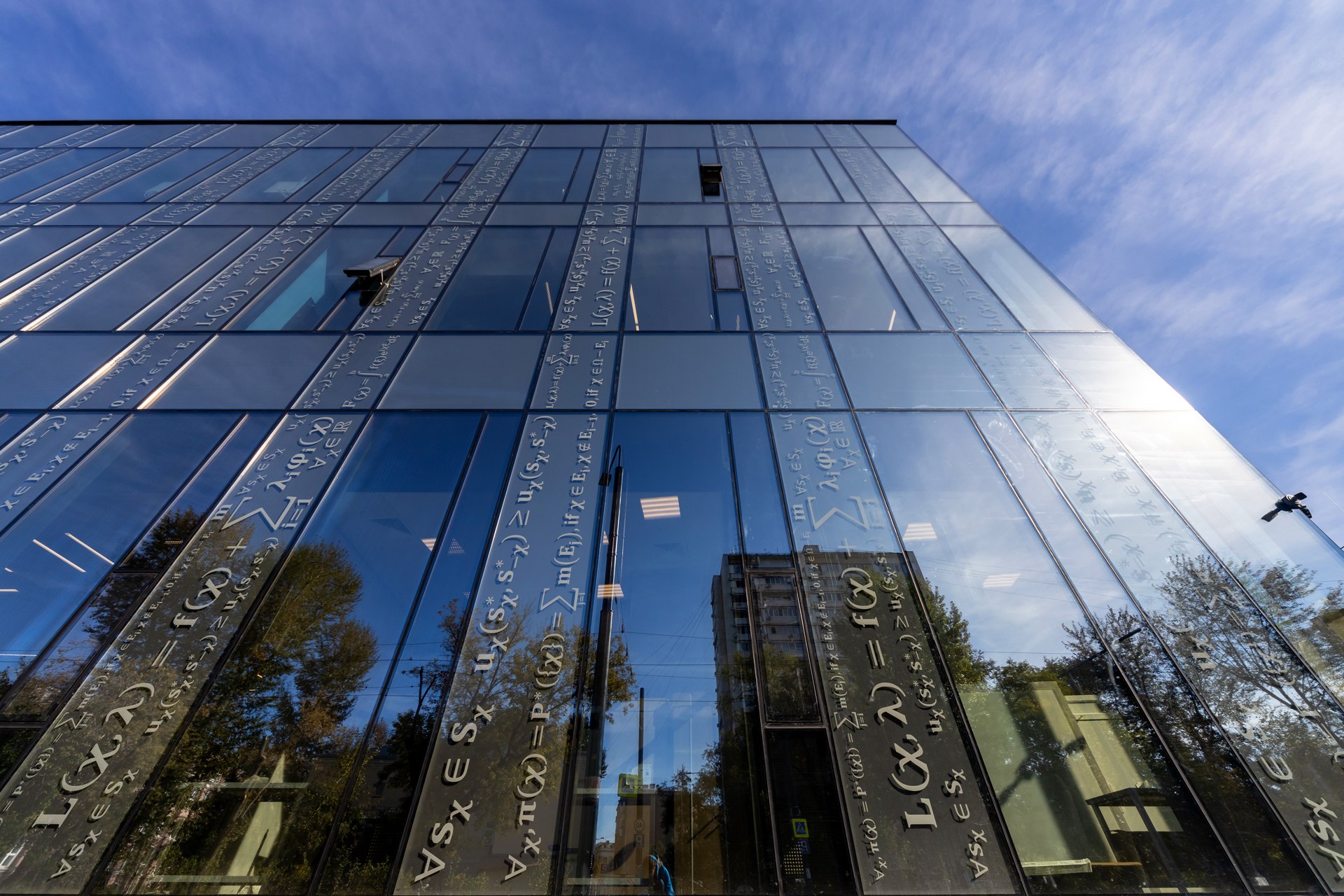

Бауманка – крупнейший инженерный вуз страны, и его архитектурный облик стал отражением технологического манифеста – быть максимально инновационным и передовым как в плане решений, так и материалов. Основной язык новой архитектуры – контрастно современный по отношению к отреставрированным историческим объектам, которые также входят в состав кампуса. Содержание проекта буквально «проступает» на фасадах с шелкографией научных формул и уравнений.

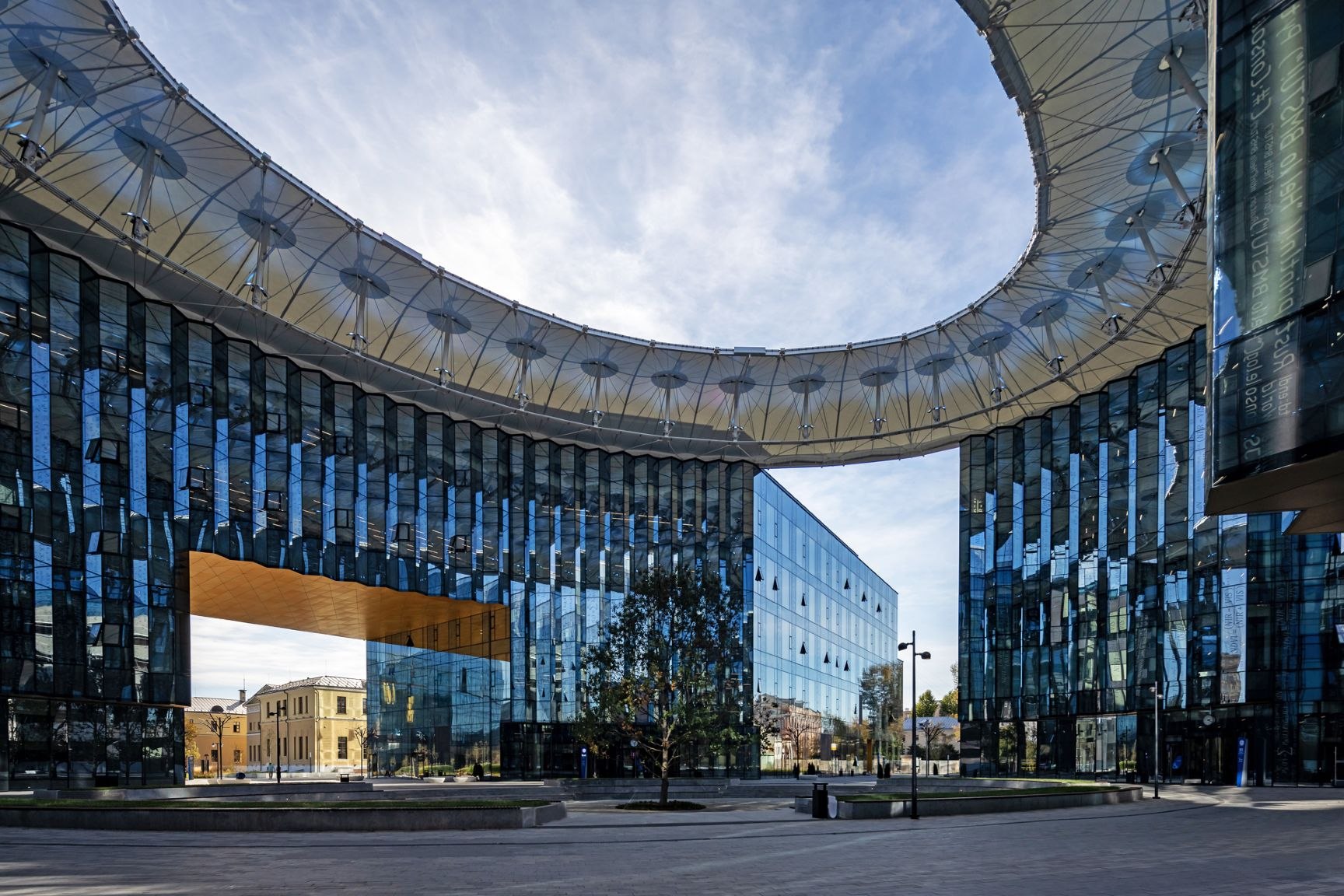

Центральный кластер кампуса МГТУ им. Баумана. Сергей Кузнецов, ТПО «Прайд», Елена Мызникова
Фотография предоставлена компанией «АЛЮТЕХ»
В Центральный кластер кампуса входят пять зданий (общей площадью 51 тыс. м²), в том числе корпуса цифрового материаловедения, технологий защиты природы, Инновационный хаб, конгресс-центр, а также Квантум-парк с чистыми комнатами мирового класса. Их накрывает парящий купол-мембрана диаметром 78 м, под которым образуется центральный внутренний двор. Все пространство кампуса с новыми площадями, скверами и пешеходным мостом через Яузу стало общедоступной городской территорией.
Структурное остекление – язык современной архитектуры
Главный технологический прием в архитектуре кампуса – структурное бесшовное остекление, создающее огромные отражающие поверхности снаружи и большие светлые пространства внутри. В конструкции фасадов реализован визуальный эффект цельностеклянной стены (стекло имитируется даже на глухих участках), в которой элементы крепежа заметны лишь изнутри. В то же время нейтральность фасадных плоскостей компенсируется сложным формообразованием самих объемов: это и огромная золотая арка-портал корпуса Биомеда, и мощный консольный вынос у здания Инновационного хаба, и складчатый фасад-гармошка корпуса со стороны Бауманской.

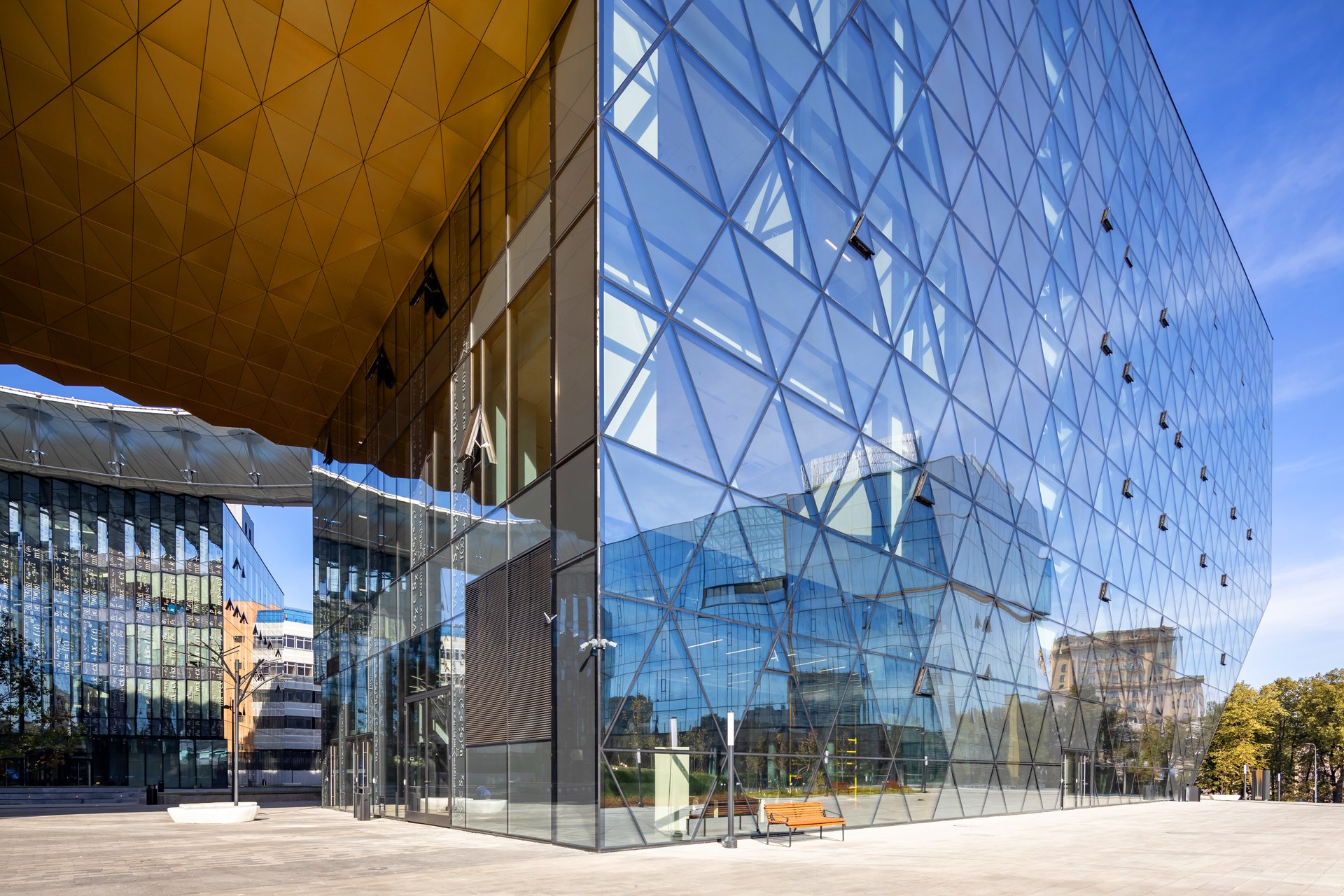

Центральный кластер кампуса МГТУ им. Баумана. Сергей Кузнецов, ТПО «Прайд», Елена Мызникова
Фотография предоставлена компанией «АЛЮТЕХ»
Ключевым элементом, позволившим реализовать архитектурный замысел, стали решения «АЛЮТЕХ». На объектах применена система ALT F50 SG для структурного остекления с эффектом сплошных стеклянных поверхностей, где алюминиевые профили скрыты за остеклением. Благодаря минималистичным линиям примыкания стекол такое решение позволило добиться визуальной легкости зданий.
Елена Мызникова, соавтор проекта в составе ТПО «Прайд»
Основным вызовом для нас на этом проекте была комбинация различных типов фасадов, отделки, конструктивных элементов, при сохранении единого облика нового кампуса в целом. Другими словами, мы смогли привести огромный блок технических решений к единому дизайн-коду. «АЛЮТЕХ» позволил нам реализовать идеи в части эстетического вида с применением структурного остекления, которое предъявляет самые критичные требования к строительному основанию. Участие коллег в проработке фасадов на самых ранних стадиях дало возможность нам как генпроектировщику совместно с фасадной инжиниринговой компанией RFG (Russian Facade Group) учесть эти требования в несущем конструктиве здания.
-
![zooming]()

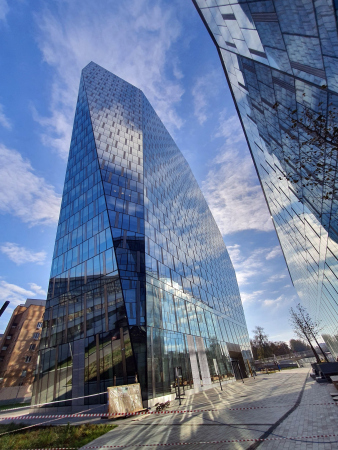

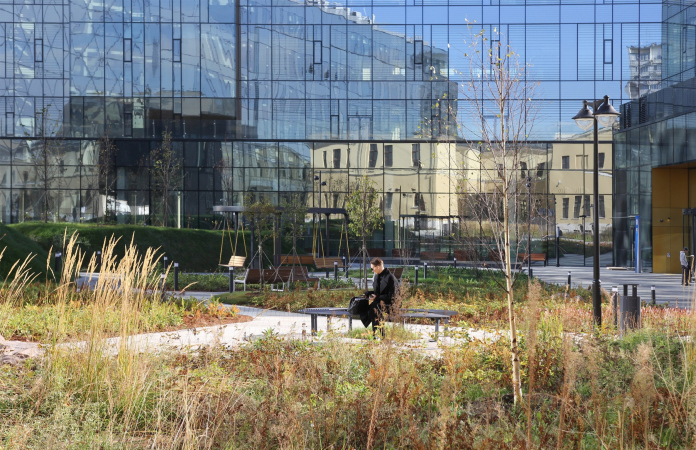

1 / 4Стеклянная «гармошка» на главной площади кампуса. Технологическая долина МГТУ на Яузе. Сергей Кузнецов, ТПО «Прайд», Елена МызниковаФотография © Юлия Тарабарина, Архи.ру
-
![zooming]()

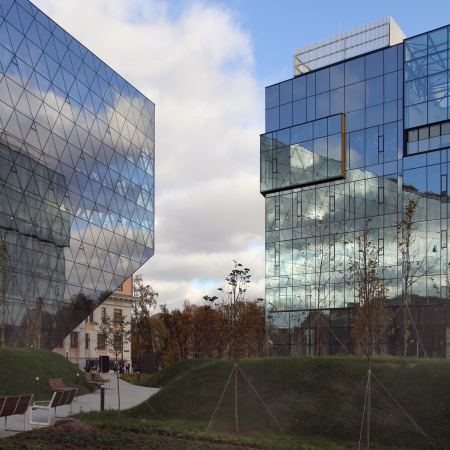

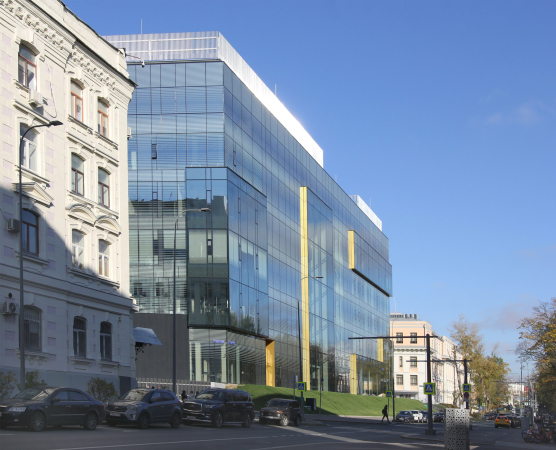

2 / 4Технологическая долина МГТУ на Яузе. Сергей Кузнецов, ТПО «Прайд», Елена МызниковаФотография © Юлия Тарабарина, Архи.ру
-
![zooming]()

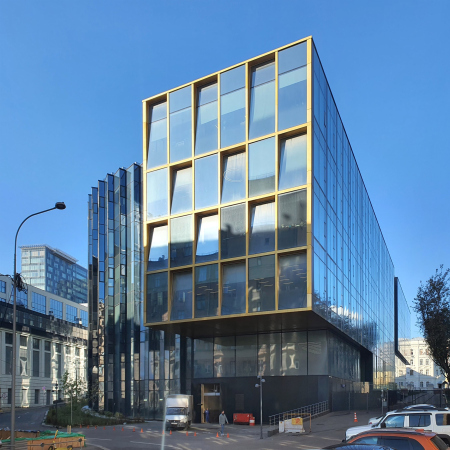

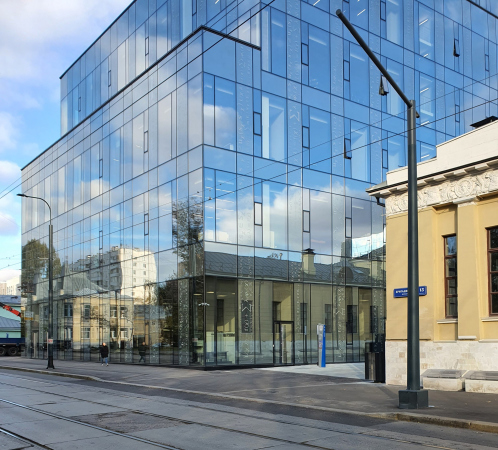

3 / 4Технологическая долина МГТУ на Яузе. Сергей Кузнецов, ТПО «Прайд», Елена МызниковаФотография © Юлия Тарабарина, Архи.ру
-
![zooming]()

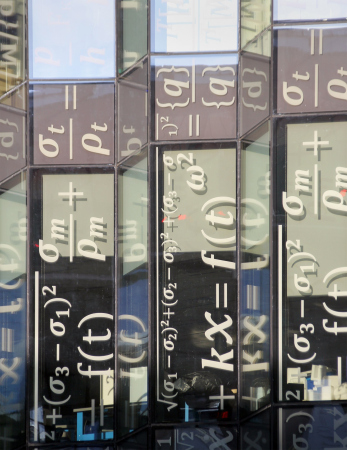

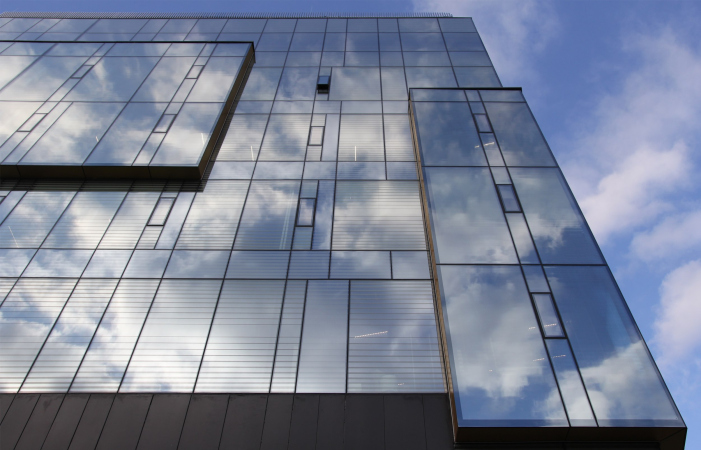

4 / 4Технологическая долина МГТУ на Яузе. Сергей Кузнецов, ТПО «Прайд», Елена МызниковаФотография © Юлия Тарабарина, Архи.ру
Преодоление архитектурных вызовов
Учитывая сложную геометрию зданий кампуса, проект потребовал реализации нетривиальных инженерных решений, в том числе по исполнению конструкций со значительным углом наклона фасадов, а также радиусных поверхностей. Задача была решена благодаря техническим возможностям системы ALT F50 SG.
Современное структурное остекление хорошо адаптируется к разным архитектурным формам. Так, при помощи ALT F50 SG можно выполнить как прямой, так и радиусный фасад, используя специальные гнутые стеклопакеты и гибкие профили, которые обеспечивают точное прилегание, сохраняя герметичность и прочность конструкции (максимальный вес заполнения до 650 кг). Доступен и такой эффектный архитектурный прием, как структурный угол, при котором два стеклянных фасада стыкуются без видимых опор, создавая впечатление «парящего» угла.
-
![zooming]()

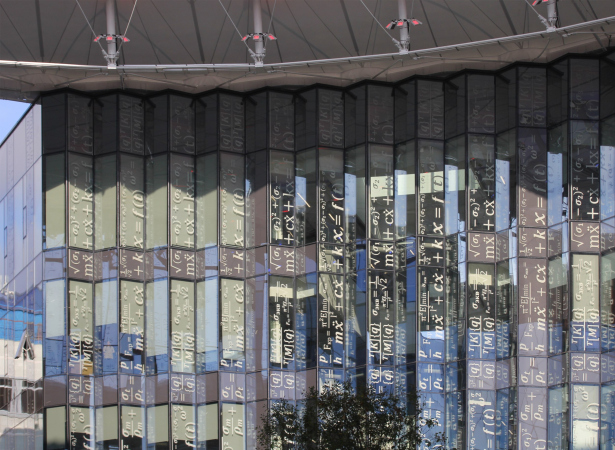

1 / 3Технологическая долина МГТУ на Яузе. Сергей Кузнецов, ТПО «Прайд», Елена МызниковаФотография © Юлия Тарабарина, Архи.ру
-
![zooming]()
2 / 3Технологическая долина МГТУ на Яузе. Сергей Кузнецов, ТПО «Прайд», Елена МызниковаФотография © Юлия Тарабарина, Архи.ру
-
![zooming]()
3 / 3Центральный кластер кампуса МГТУ им. Баумана. Сергей Кузнецов, ТПО «Прайд», Елена МызниковаФотография предоставлена компанией «АЛЮТЕХ»
В числе конструктивных особенностей структурных фасадов ALT F50 SG – прижим «бабочка» для ускоренного монтажа, вспененные заглушки примыканий для эстетики и единая система уплотнителей для всей платформы. Технические параметры включают толщину заполнения 28–62 мм, класс водопроницаемости и воздухопроницаемости А.
Качественная система примыканий к строительной конструкции по периметру обеспечила надежную вентиляцию и водоотвод фасада в зоне примыкания к корпусу здания, а также технологичный монтаж фасадов с земли. Срок службы самих фасадных систем из алюминия составляет более 50 лет без необходимости частой профилактики.

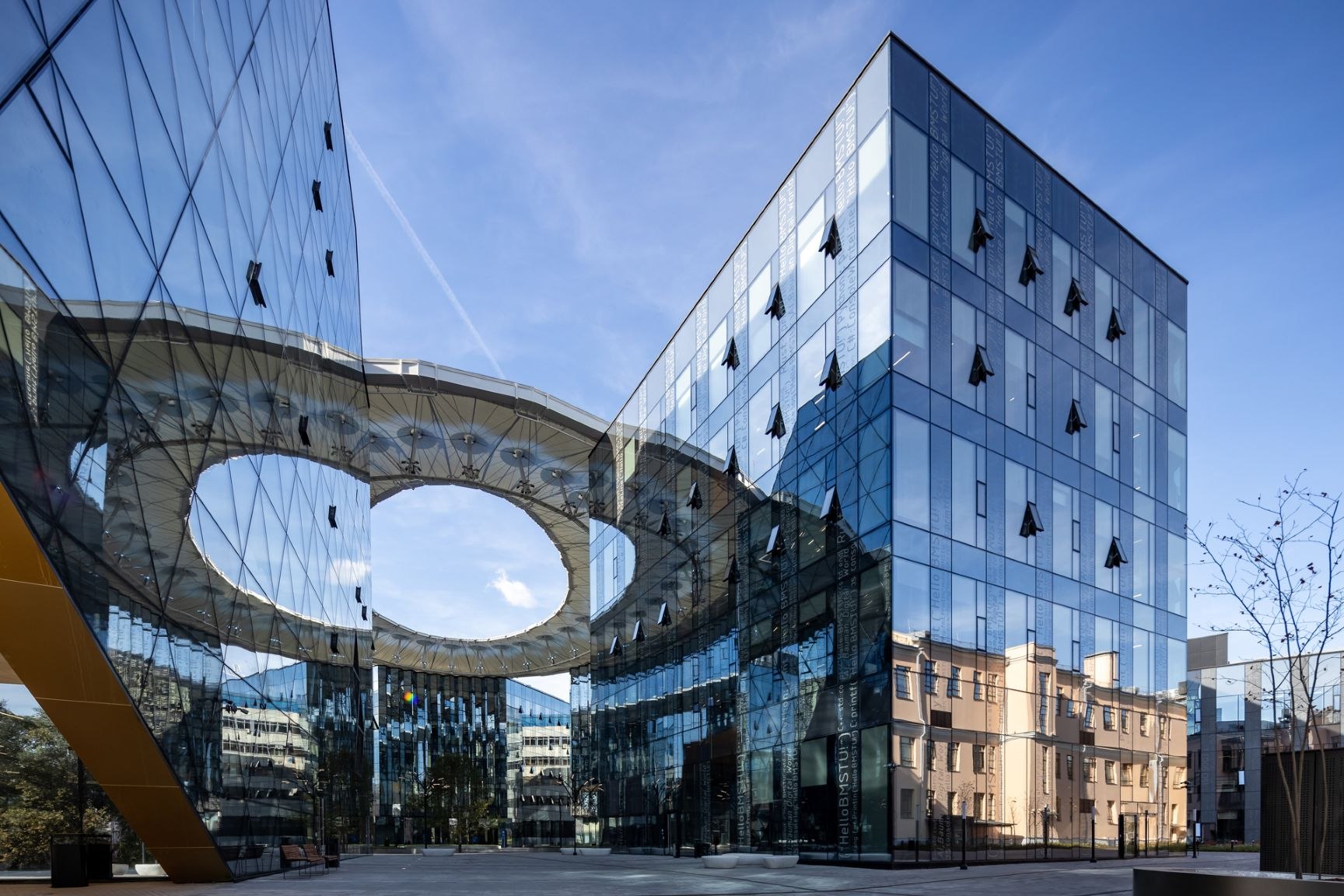

Центральный кластер кампуса МГТУ им. Баумана. Сергей Кузнецов, ТПО «Прайд», Елена Мызникова
Фотография предоставлена компанией «АЛЮТЕХ»
В вечернее время это монолитное остекление дает эффектный светящийся образ, который к тому же формирует вокруг дружелюбную среду, стирая границу между помещением и улицей.
Елена Мызникова, соавтор проекта в составе ТПО «Прайд»
Особенностью работы с «АЛЮТЕХ» стала вовлеченность в предпроектные проработки с применением как каталожных стандартных решений, так и поиска специальных решений под объект. Так, для цельностеклянных корпусов общежитий были разработаны створки проветривания, интегрированные в фасады, в том числе под уклоном, за перфорированным листом из металла. Я горжусь фасадами общежитий, насколько они получились эстетичными, минималистичными и цельными за счет огромных стеклопакетов в зоне культурно-досугового центра и единого стекла в высоту жилого этажа, при одном видимом горизонтальном шве на этаж за счет использования фальш-ригелей в межэтажной рассечке. Также очень хорошо получились грани наших форм-кристаллов без каких-либо накладок, выполненные через структурный шов.
-
![zooming]()
1 / 4Технологическая долина МГТУ на Яузе. Сергей Кузнецов, ТПО «Прайд», Елена МызниковаФотография © Юлия Тарабарина, Архи.ру
-
![zooming]()
2 / 4Технологическая долина МГТУ на Яузе. Сергей Кузнецов, ТПО «Прайд», Елена МызниковаФотография © Юлия Тарабарина, Архи.ру
-
![zooming]()
3 / 4Технологическая долина МГТУ на Яузе. Сергей Кузнецов, ТПО «Прайд», Елена МызниковаФотография © Юлия Тарабарина, Архи.ру
-
![zooming]()
4 / 4Технологическая долина МГТУ на Яузе. Сергей Кузнецов, ТПО «Прайд», Елена МызниковаФотография © Юлия Тарабарина, Архи.ру
Структурные двери ALT W72 SGD весом до 250 кг интегрированы в стоечно-ригельный фасад. Эксплуатационные характеристики отличаются эффективными показателями теплопроводности и возможностью оснащения доводчиками при интенсивной эксплуатации.
Для высоконагруженных входных групп использовались крупноформатные двери ALT W72 HD с высотой створки до 2700 мм, шириной до 1250 мм и весом до 250 кг. Их особенности включают упрощенный монтаж за счет резиновых уголков, унификацию закладных элементов и совместимость с системами контроля доступа.
-
![zooming]()
1 / 3Технологическая долина МГТУ на Яузе. Сергей Кузнецов, ТПО «Прайд», Елена МызниковаФотография © Юлия Тарабарина, Архи.ру
-
![zooming]()
2 / 3Технологическая долина МГТУ на Яузе. Сергей Кузнецов, ТПО «Прайд», Елена МызниковаФотография © Юлия Тарабарина, Архи.ру
-
![zooming]()
3 / 3Технологическая долина МГТУ на Яузе. Сергей Кузнецов, ТПО «Прайд», Елена МызниковаФотография © Юлия Тарабарина, Архи.ру
Архитектурный образ через призму технологий
Решения «АЛЮТЕХ» позволили воплотить несколько ключевых моментов концепции кампуса. Во-первых, это высокотехнологичность архитектуры, единство формы и содержания, которое как нельзя лучше выражает современное структурное остекление. Во-вторых, это комфортные внутренние пространства, учитывающие требования по энергоэффективности и звукоизоляции. И наконец, это интеграция ансамбля в город, его связующая роль в системе общественных пространств окружающего района.
Как неоднократно подчеркивал Сергей Кузнецов, высокотехнологичная архитектура студенческих кампусов – это мировой тренд, когда научные стартапы, исследовательские и образовательные центры выступают в тоже время современными и модными городскими кварталами. Строительство кампуса Бауманки запустило процессы регенерации долгое время закрытых прилегающих территорий, и сегодня они являются центрами притяжения не только студентов и молодых ученых, но и обычных горожан.
