Принцип перископа

Юлий Борисов нашел нетривиальный образ, трансформировавший банальную «коробку» Дворца единоборств в Лужниках в иконическое здание, блестящее и современное, но наделенное контекстуальными аллюзиями и способное активно взаимодействовать с территорией и людьми.

author pht

Автор текста:
Наталья Коряковская

mainImg

Мастерская:

UNK project

Проект:

Дворец единоборств в Лужниках
Россия, Москва, ул. Лужники, 13

2019

Генпроектировщик: Татинвестгражданпроект
Заказчик: КП БСА Лужники
Cразу оговоримся, что объемно-пространственное решение параллелепипеда на прямоугольном участке между Лужнецким проездом и Третьим транспортным кольцом, принадлежит вовсе не UNK project. Концепция Юлия Борисова победила в закрытом конкурсе, инициированном главным архитектором Москвы Сергеем Кузнецовым ради переосмысления объема, который выглядел не очень «спортивно», хотя и был призван вместить две спортивные организации: Федерацию самбо и Федерацию бокса. Сергей Кузнецов, как хорошо известно в профессиональной среде, принципиальный сторонник конкурсных процедур: «Для архитекторов создается здоровая конкурентная среда, которая наглядно показывает в том числе им самим лучшие проекты, – подчеркивает главный архитектор. – Работа разных команд над одним объектом помогает увидеть альтернативные точки зрения – участники конкурса делятся идеями, профессиональная среда развивается». Техзадание разработал Москомархитектуры совместно с ТПО «Прайд». Помимо UNK project, в конкурсе участвовали: ТПО «Прайд», группа «Камень», АБТБ Тимура Башкаева, ТПО «Резерв» Владимира Плоткина, и бюро ASADOV. Первые два конкурсанта предложили по 2 варианта, так что получилось в общей сложности 10 концепций, познакомиться с ними подробнее можно здесь.

Итак, победителем конкурса стало предложение UNK project.

Собственно тема параллелепипеда возникла не случайно, а стала следствием особенностей и ограничений участка. Он узкий и протяженный, длина больше 330 метров, соотношение сторон – один к пяти. С одной стороны Третье кольцо, с другой улица Лужники, ее ширина 35 м, что делает перспективу обозрения сравнительно ближней – на здание попросту особенно неоткуда взглянуть издали. ТТК, в этом месте именуемое Новолужнецким проездом, представляет собой в сущности стену, высокую эстакаду с открытой парковкой под ней. Вырастить объем центра в высоту было невозможно из-за ограничения высотности 27 м, обусловленного соседством, пусть и с другой стороны автострады, ансамбля Новодевичьего монастыря. Закапываться глубоко под землю не разрешил заказчик в силу ограничения бюджета и оптимизации сроков строительства. Кроме того напомним, прямоугольный объем-«чемодан» был фактически спроектирован и утвержден, от участников конкурса требовалось предложить улучшение в рамках имеющихся параметров, определенных, как мы видим, достаточно жестко – то есть, в сущности, нарисовать фасады. Но UNK project, как их коллеги по соревнованию, занялись в первую очередь функциональным зонированием и пересмотром объемов – даже в рамках предопределенных контуров.

«Задача «одеть фасады» была не то чтобы выполнимой, – поясняет Юлий Борисов. – Вот склад, и все что с ним не делай: конструкции разные, подсечки, окна – все это будет фальшивой декорацией, коробка есть коробка, большой такой кирпич». Поэтому архитекторы пошли от собственно функции – разложили ее в пространстве, вывели на фасады, а саму архитектуру сделали «говорящей».
Дворец единоборств в Лужниках. Вид с Лужнецкого проезда
© UNK project
Дворец единоборств в Лужниках, проект-победитель конкурса, 2019
© UNK project

С точки зрения функции в этом большом блоке существуют, на самом деле, два разных здания со своими инженерными системами, входами и инфраструктурой: общего у Федерации самбо и Федерации бокса – только медиаэкран для афиш на главном фасаде.

«Когда мы получили первоначальное зонирование от коллег, функции были перемешаны, например, было два зала для соревнований, но одно фойе, инженерные сети были смешаны, но, на мой взгляд, не до конца отработаны. Потом выяснилось, что эти две организации вообще между собой не общаются, и как они будут делить время, если у них общее фойе, непонятно. Архитектура – это, по сути, функция, положенная в пространство, но ее детальной разборки не было. Чтобы представить себе это зонирование, надо было просто мысленно прожить в этом здании несколько дней вместе с заказчиками, что мы и сделали. Это очень сложный комплекс, в нем сочетаются тренировочные зоны, мини-гостиница, администрация, медицинский блок, бассейны, кафе… Мы в итоге полностью разобрали все эти функции на две организации, включая сети, и заказчикам понравилась эта идея. Единственное, что им осталось поделить – это мультимедиа экран».
Дворец единоборств в Лужниках. Вид с Лужнецкого проезда
© UNK project

Спортивная функция где-то требует естественного освещения, а где-то, напротив, обходится без него. В композиционном отношении это дало поле для маневра: две огромные арены соревнований обеих федераций, оборудованные трибунами-бличерами на две тысячи человек, переехали в глубину здания – им естественный свет не нужен, за происходящими боями наблюдают на экранах. Над ними, в «подкосе», разместились внушительные технические объемы для большой инженерии и систем кондиционирования. Вглубь здания были отправлены и гостиничные номера для спортсменов, и административные кабинеты с возможностью выхода на кровлю. А вот «крылья» дворца – где со второго этажа расположились тренировочные залы – раскрылись прозрачными стенами к панораме Воробьевых гор и стали главными аттракторами нового архитектурного объекта.

«Я сам в детстве занимался самбо в подвале и знаю, насколько это не способствует качественному прогрессу спортсмена, – говорит Юлий Борисов. – Кроме того, сама закрытость тренировочного пространства никак не решает вопрос привлечения туда людей. А сейчас спорт, как инстаграм – люди должны видеть картинку, чтобы заинтересоваться, зайти туда, и это уже задачи архитектуры. Мы хотели, чтобы все могли видеть тренировки, потому что лучшая реклама чего-то – это видеть процесс, и никакая мультимедиа не заменит витрины».

Однако увидеть происходящее внутри залов, которые располагаются от второго этажа, то есть выше шести метров, с тротуара невозможно. UNK project придумали оригинальное техническое решение: потолки в помещениях сделали наклонными и зеркальными, чтобы они работали как перископ. Таким образом, здание раскрывается к улице не только первым этажом с фойе, кафе и зонами ожидания, куда можно свободно зайти и выпить кофе, но и основным объемом с системой открытых воздушных пространств для тренировок.
Дворец единоборств в Лужниках. Тренировочные залы
© UNK project
  • zooming
    1 / 3
    Дворец единоборств в Лужниках, проект-победитель конкурса, 2019
    © UNK project
  • zooming
    2 / 3

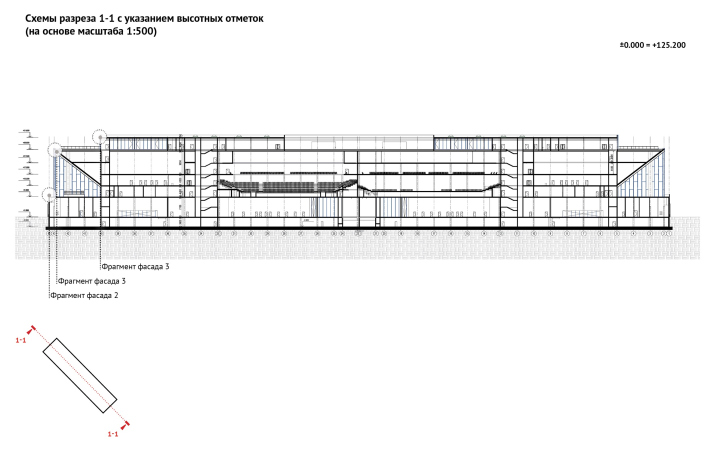

    Продольный разрез. Дворец единоборств в Лужниках, проект-победитель конкурса, 2019
    © UNK project
  • zooming
    3 / 3

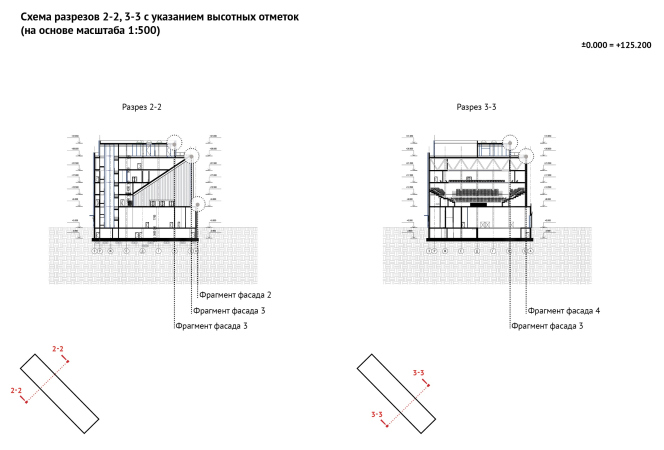

    Поперечные разрезы. Дворец единоборств в Лужниках, проект-победитель конкурса, 2019
    © UNK project

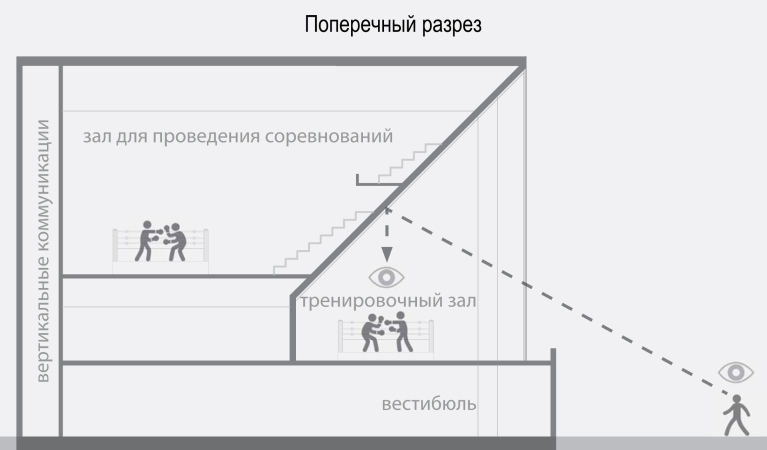

«Мы придумали подвесить потолок под углом 45 градусов, чтобы люди, которые идут по улице Лужники, видели, что происходит в залах. Причем им доступна лучшая точка обзора тренировочного поля – сверху, в зеркале. Это была немножко безумная идея, но мы несколько раз проверили ее в моделях, в 3ds Max, все работало. Такие приемы применялись и раньше – SPEECH, например, сделал подобный наклонный полог в павильоне на миланской «ЭКСПО». Но в нашем проекте мы создали еще более жесткую геометрию. Эта подсечка разрушила гегемонию параллелепипеда, сделала его парящим, снабдив еще и реминисценциями на архитектуру самих Лужников. Я имею в виду подтрибунное пространство, которое присутствовало и в малой спортивной арене, и в открытом бассейне. Этот характерный прием мы здесь трактовали по-своему».

Итак, снаружи оптический эффект переносит акцент на преломление, почти как в фотоаппарате. За прозрачными стенами хорошо просматривается перевернутся зеркальная призма, и объем перестает быть «ящиком», приобретая свойства модернистского эксперимента по противостоянию гравитации: мы увидим блестящий пирамидообразный слиток, перевернутый широкой стороной кверху, но опирающийся на столь же блестящие металлические колонны – то ли гипертрофированный карниз, то ли инструмент для опытов в области физики света и преломления лучей.
Дворец единоборств в Лужниках, проект-победитель конкурса, 2019
© UNK project

Преломление, обеспеченное зеркальной поверхностью полированного металла, играет смыслообразующую роль, превращая объем в иконическую форму, подобную волнообразной кровле соседнего Центра гимнастики Ирины Винер, чей участок, к слову, обладает похожей спецификой. Здания занимают симметричные позиции относительно центральной оси Лужников, проходящей через БСА, и берут на себя роль своего рода пропилей. Но если Дворец гимнастики – контрастно современный по отношению к Лужнецкому ансамблю, то во Дворце единоборств мы во-первых, как уже было сказано, можем увидеть укрупненный вариант карниза с колонными, а во-вторых, за счет функционального деления на две организации здесь образовалась «классическая» симметричная композиция. Дворец единоборств современен, как и центр Ирины Винер, но перекликается к историческими постройками Лужников.


Юлию Борисову отлично знаком язык и исторически сложившийся «дизайн-код» Лужников: как известно, он реконструирует Дворец водных видов спорта неподалеку – проект также победил в конкурсе, организованном Москомаритектуры, сейчас его реализация близка к завершению. Апеллировать к нему в нынешнем проекте архитектор посчитал обязательным. Так, на фасадах, в зонах частичного закрытия – это зоны плавательных бассейнов в центре, администрация и гостиничные номера для спортсменов, выходящие к Третьему кольцу – появились вертикальные солнцезащитные ламели из фибробетона. Вместе с облицовкой нижнего этажа они напоминают о легком бетоне, плиточки из которого покрывают все исторические лужнецкие строения. Другой вид ламелей – из полированной нержавеющей стали поверх структурного остекления – тоже вполне «советский» стиль, напоминает, к примеру, метро «Маяковскую».

«В Лужниках нет памятников архитектуры и охранных зон, но по моему убеждению это полноценный памятник градостроительства, – говорит Юлий Борисов. – Мы понимали, что объект должен жить в Лужниках, поддерживать ансамблевость комплекса и его дизайн-код, с классическими пропорциями, колоннадами, характерными материалами типа легкого бетона, барельефами. И второе, самое ценное – у вас есть потрясающая зеленая территория в нескольких километрах от Кремля с видом на Воробьевы горы. Такое мало где можно увидеть, может, только в Токио что-то похожее есть, но масштабы другие. Вот эти две вещи – подчинение ансамблю и открытость городу – мы хотели воплотить в этом объекте».

Мастерская:

UNK project

Проект:

Дворец единоборств в Лужниках
Россия, Москва, ул. Лужники, 13

2019

Генпроектировщик: Татинвестгражданпроект
Заказчик: КП БСА Лужники

30 Июля 2019

author pht

Автор текста:

Наталья Коряковская
