СКК: сохранять, крушить, копировать?

Мы поговорили с петербургскими архитекторами о ситуации вокруг обрушенного СКК – здания, купол которого по чистоте формы и инженерного замысла сравнивают с римским Пантеоном, только выполненным в металле. Что, однако, не помогло ему получить статус памятника и защиту от сноса.

Беседовала:
Алёна Кузнецова

14 Февраля 2020

Интервью

Реконструкция Инженерное проектирование Наследие

Мастерская:

№5 ЛЕНЗНИИЭП

Проект:

Спортивно-концертный комплекс «Петербургский»
Россия, Санкт-Петербург, проспект Юрия Гагарина, 8

Авторский коллектив:
Руководители проекта: Баранов Н. В., Чайко И. М.
Архитекторы: Чайко И. М., Владиславлева Н. А., Яковлев Ф. Н., при участии Козловская М. Г., Нестеренко Е. Л., Савельева В. Н., Коновальцева Н. С.
Главный инженер: Яхонтов Л. В.
Инженеры-конструкторы: Белов Б. Д., Миненкова Г. А. при участии Бейлин Н. И., Брушева Г. Н., Маткова Т. М., Синицына С. А., Понаморева В. К., Цукерман А. Е.
Исследование и разработка мембранного покрытия: Елисеев Ю. А., Курбатов О. А., Морозов А. П., при участии Неофитова Б. К., Задгинидзе Г. Г., Постникова В. Л., Дворкина И. В., Лурье Ф. М.
Интерьер: Рогозина Т. Н., при участии Великосельцевой Г. К., Писаренко И. А.
Скульпторы: Рыбалко В. Л., Баграмян Г. К., Гардиевский Н. А.

1970 — 1979

Застройщик: Трест №16 Главленинградстроя

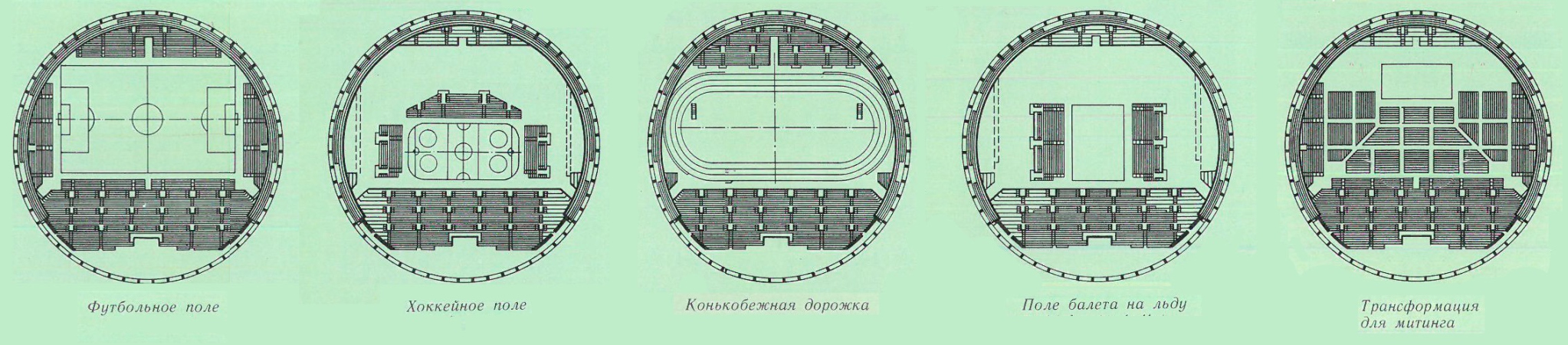

СКК был одним из крупнейших спортивных сооружений СССР, первым в мире, перекрытым стальной предварительно напряженной мембраной. В зале размещались футбольное поле и беговая ледовая дорожка, всего же на арене можно было проводить соревнования по 14 видам спорта. На международном конгрессе в Париже 1988 года сооружение признали одним из самых выдающихся в XX веке, наравне с Эйфелевой башней и тоннелем под Ла-Маншем. Опыт СКК позволил применять мембранные конструкции на многих объектах, включая олимпийские.

Конструкции разработали инженеры ЛенЗНИИЭП Олег Курбатов и Юрий Елисеев. Мембранная оболочка толщиной всего 6 мм перекрывала зал диаметром 160 м. Мембрана крепилась к напрягающим вантам, заанкеренным в фундаментах. Часть ее, примыкающая к опорному железобетонному кольцу, была выполнена с эллиптическими вырезами, и крепилась к нему с помощью шарниров в 112 точках – конструкция здания позволяла разглядеть это решение и снаружи. Мембрана состояла из 56 секторов по 350 м², каждый изготавливали на заводе, в рулонах доставляли на площадку. Чтобы защитить несущие конструкции от коррозии, их металлизировали цинком и красили суриком. Верхнюю поверхность мембраны защищал многослойный гидроизоляционный ковер.

Спортивно-концертный комплекс «Петербургский»

Предоставлено М.Я. Резниченко
Раскатка рулона мембраны. Спортивно-концертный комплекс «Петербургский»

Предоставлено М.Я. Резниченко

Начиная с 1990-х годов в СКК проводилось все меньше спортивных мероприятий, в последнее время его использовали в основном как площадку для концертов и ярмарок.

Осенью 2018 года стало известно, что чемпионат мира по хоккею в 2023 пройдет в Санкт-Петербурге. Вскоре после этого появились эскизы арены, которую заказчик – хоккейный клуб «СКА» – решил строить на месте СКК и которая «должна была превзойти все существующие ледовые арены». Над проектом работала компания «Лайвкволитиэволюшн».

Между тем градсовет дважды голосовал против проекта, многие уже тогда говорили о ценности здания и о возможности приспособить его к требованиям чемпионата.

zooming — Эскизный проект СКК «Арена»

© ООО «ЛАЙФКВОЛИТИ ЭВОЛЮШН» /пересъемка с планшета Алены Кузнецовой

В течение следующего года градозащитники пытались добиться включения комплекса в список объектов культурного наследия, что защитило бы его от сноса. Согласно существующему законодательству, сделать это можно только по достижении зданием 40-летнего возраста. Таким образом, зарегистрировать заявку о включении СКК в список памятников КГИОП мог только 1 февраля 2020 года.

Осенью 2019 года вокруг СКК установили забор и начали демонтировать трибуны. В январе 2020 ИСП «Геореконструкция» подготовил экспертизу, согласно которой мембранная конструкция кровли находилась в аварийном состоянии (фрагменты экспертизы можно найти здесь). 29 января показали еще один эскиз новой арены, подготовленный компанией «ГорКапСтрой».

А 31 января рабочие перерезали 16 вант, которые крепят мембрану СКК к опорному бетонному кольцу. Конструкции здания обрушились на 80%, один из рабочих погиб. Сейчас демонтаж продолжается.

Вопросов к свершившемуся много. Было ли здание аварийным и можно ли было его приспособить к новой функции? Была ли разрешительная документация на демонтажные работы? Если СКК так ценен, почему не получилось его защитить? Обо всем этом мы поговорили с архитекторами и инженерами.

***

Союз архитекторов

Из официального заявления:

«31 января 2020 года на территории Санкт-Петербурга совершен беспрецендентный акт вандализма. <...>

Совершенно очевидно, теми, кто по-настоящему ответственны за аварию, случившееся будет представлено так, как будто они предотвратили воображаемую будущую катастрофу с многочисленными жертвами из-за якобы «ветхости» здания. Таким приемом может быть отвлечение внимания от собственной некомпетентности, поскольку не все граждане обязаны знать, что согласно пункту 6 статьи Федерального закона 384, при проектировании здания «должна быть учтена аварийная расчетная ситуация после отказа ОДНОЙ из несущих строительных конструкций». При этом прежде, чем рухнуло здание, организаторы операции по его уничтожению вывели из работы около 20% опор от общего их количества – что может быть приравнено к репетиции акта разрушения.

Следует заметить, что в процессе печального события, характер обрушения выявил абсолютную конструктивную надежность мембраны – главной части исторической конструкции СКК. <...>

Санкт-Петербургский союз архитекторов <...> настаивает на восстановлении основной конструкции при строительстве новой арены».

Святослав Гайкович

Руководитель архитектурного бюро «Студия-17», вице-президент Санкт-Петербургского Союза архитекторов

«Отношение к СКК сейчас стоит выражать с двух позиций: как к самому объекту, так и к проводившимся работам по демонтажу. О работах можно сказать, что это – хулиганство и партизанщина, которая окончилась трагедией. А СКК – памятник архитектуры и культуры. Очень сложный, поскольку в нем преобладает конструктивная сущность – но именно она и является достижением российской науки и технической мысли, получившей мировое признание. Здание должно получить статус объекта культурного наследия – это факт.

После обрушения СКК Союз архитекторов собрал два совещания президиума. По итогам первого вышло официальное заявление. Второе проходило при участии ведущих конструкторов – Григория Беленького, Кирилла Раши и Антона Смирнова. В ходе обсуждения президиум Санкт-Петербургского Союза архитекторов пришел к выводу, что даже сейчас восстановление конструкций СКК является более реальным технически и рациональным экономически, чем новое строительство.

Лица, ответственные за подготовку к Чемпионату мира по хоккею, по моему мнению, должны наказать исполнителей варварского сноса и восстановить основную конструкцию. В проекте обновленного здания СКК необходимо ее использовать, соблюдая все требования Международной федерации хоккея. Такие проекты есть. Фундаменты сохранились, восстановить следует опоры, бетонное кольцо, мембрану, причем обязательно нужно повторить примыкание края мембраны с эллипсоидными вырезами к опорному кольцу, и чтобы это было по-прежнему видно любому прохожему.

Если бы СКК не снесли, реконструкцию, очевидно, было бы проще провести. Но мы, архитекторы и конструкторы, продолжаем настаивать, что даже сейчас это разумнее и быстрее, чем строить совсем новую арену. Нас, архитекторов, в общем мало волнует вопрос о виновности и нанесении экономического ущерба. В этом вопросе без нас разберутся. Нам важно, чтобы организаторы соревнований по хоккею не сметали на своем пути достижения отечественной культуры».

Антон Смирнов

кандидат технических наук, доцент кафедры архитектурно-строительных конструкций СПбГАСУ, преподаватель СПбГАИЖСА имени И. Е. Репина, главный конструктор конструкторского бюро «АСТАЛЬ»

«По итогу обследования, которое проводило ООО «ИСП «Геореконструкция», вода скапливалась под пирогом кровли в виде множественных водных пузырей, что лечилось наслоениями новых заплаток, а не сушкой и заменой кровельного ковра. Толщина основной рабочей мембраны уменьшилась с 6 мм местами до 3,5 мм. То есть знаменитый двойной запас сооружений СССР был почти исчерпан. Было предписано заменить 60% кровли, а также опорные участки мембраны и другие элементы.

Однако это был лишь предлог для сноса. Ремонт кровли и замена его фрагментов были возможны, а необходимые 22 000 мест в СКК можно было разместить путем реконструкции.

31 января демонтаж велся асимметрично. Двухпоясная система на круглом плане работает только осе-симметрично. Опорное кольцо работает только на всестороннее сжатие с небольшим изгибом от ветровой нагрузки. Вырезание 16 из 112 горизонтальных парусных опор мембраны привело к потере стабилизации фрагмента железобетонного кольца и его выпучиванию наружу. Кольцо в зоне потери связи с мембраной разрушилось от сжатия с изгибом. Разрыв арматуры в железобетоне с внутренней стороны привел к мгновенному хрупкому разрушению опорного кольца в нескольких местах от горизонтального изгиба со сжатием. Затем, от динамического рывка дестабилизированной мембраны, от потери устойчивости вертикального положения была обрушена вся система опорных пилонов. Здание сложилось внутрь. Произошло так называемое лавинообразное, или прогрессирующее разрушение, на которое после 11.09.2001 обязаны рассчитываться все уникальные сооружения. Однако тогда такой расчет вероятно не проводили. Здание прожило всего 40 лет. И это страшный возраст который оно, увы, не пережило! Его можно назвать «Титаником» советской архитектуры, безвременно ушедшим в пучину современной ушлой жизни».

Маргарита Резниченко

Главный конструктор архитектурной мастерской «Евгений Герасимов и партнеры», заслуженный строитель РФ

«Я начала свою трудовую деятельность после окончания института в 1972 году в СКО (специальный конструкторский отдел по проектированию пространственных конструкций), главным конструктором которого был Олег Курбатов (один из авторов мембраны СКК. – прим ред.). Основные работы по проектированию несущих конструкций СКК были завершены, так что мое участие было мизерным: разработка узлов крепления светильников на технологических мостках. Приходилось подниматься на мостки, но даже это мне было интересно.

СКК – это память об эпохе подъема, атмосфере творчества и энтузиазма. Расцветала наука, проводили исследования, строили и испытывали модели, разрабатывали нестандартные индивидуальные решения, патенты на изобретения были у многих сотрудников отдела. Мы старались воплощать любые идеи архитекторов. С точки зрения инженерных решений – это искусство, а конструкции покрытия – это музыка в металле. Недаром научно-техническое сообщество включило СКК в список величайших достижений ХХ века.

Впервые в мире диаметр 160 м был перекрыт мембраной толщиной всего 6 мм, что стало возможно из-за правильно выбранной формы – сферической, ее радиуса, а также системы стабилизации: предварительно напряженных вант, натянутых от колонн до внутреннего стального кольца, подвешенного к мембране. Такая конструкция устойчива и к динамическим нагрузкам, и к неравномерным нагрузкам, и к тому же мало весит. Узел крепления мембраны к железобетонному кольцу был запатентован. Возведение такой конструкции требовало высокого мастерства от всех участников – от руководства до последнего исполнителя.

1 / 3

Спортивно-концертный комплекс «Петербургский»

Предоставлено М.Я. Резниченко
2 / 3

Спортивно-концертный комплекс «Петербургский»

Предоставлено М.Я. Резниченко
3 / 3

Спортивно-концертный комплекс «Петербургский»

Предоставлено М.Я. Резниченко

Заключение об аварийности мембраны не обосновано. Мембрану можно было вскрывать участками и восстанавливать. Да и все конструкции покрытия можно было и восстановить и, при необходимости, усилить. По-видимому, такая задача не ставилась. А вот внутри проще было бы все демонтировать, расчистить и строить, что требуется.

Проект организации демонтажа – также сложная ответственная работа, требующая привлечения грамотных специалистов, в том числе в областях расчетов. Проще обрезать несущие ванты с одной стороны, чтобы все завалилось сразу. Очень жалко рабочего, которого не предупредили о последствиях. Очень больно и обидно, что можно без документов, без разрешения просто взять и разрушить такое уникальное сооружение.

Увы, СКК не восстановить. Можно сохранить хотя бы внешний облик и пространство вокруг. Подход к зрелищным сооружениям должен быть свободным. Защищать историческую застройку лозунгами сложно и бесполезно. Это должно решаться на государственном уровне с привлечением независимых специалистов и выделением финансирования».

1 / 4

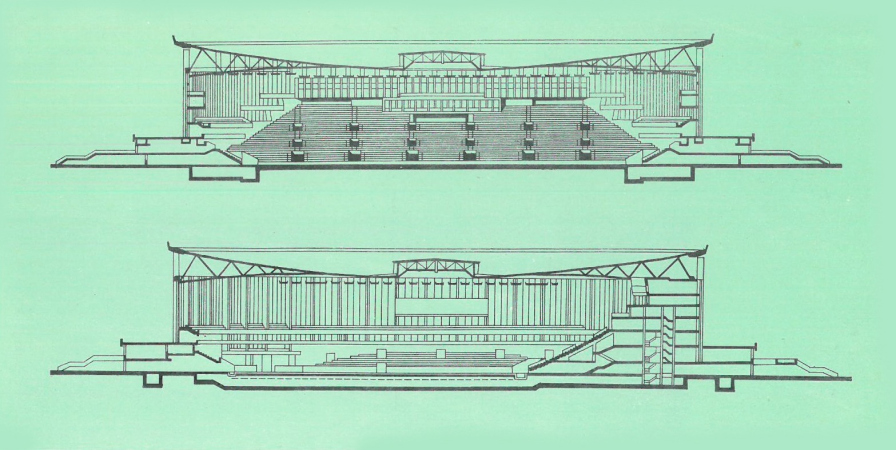

Разрезы. Спортивно-концертный комплекс «Петербургский»

Предоставлено М.Я. Резниченко
2 / 4

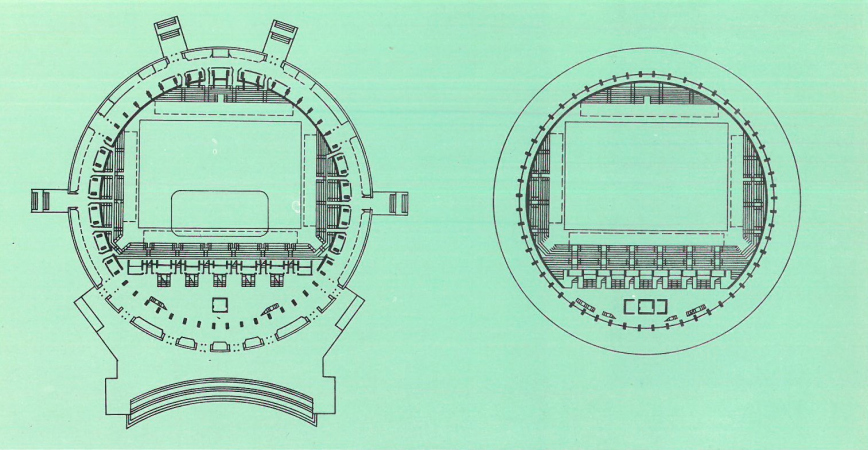

Планы 1-го и 2-го этажа. Спортивно-концертный комплекс «Петербургский»

Предоставлено М.Я. Резниченко
3 / 4

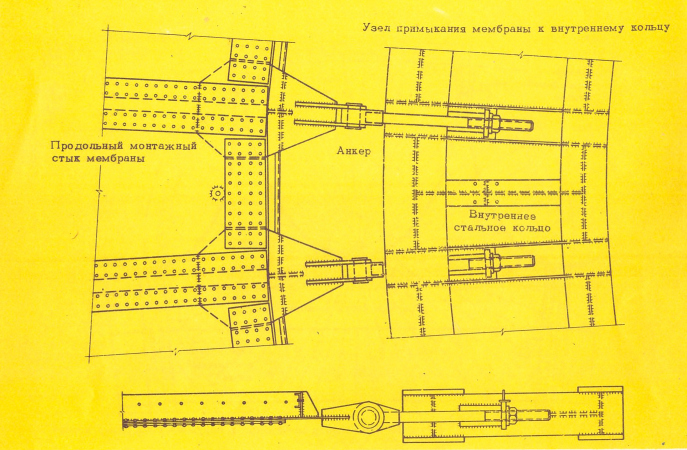

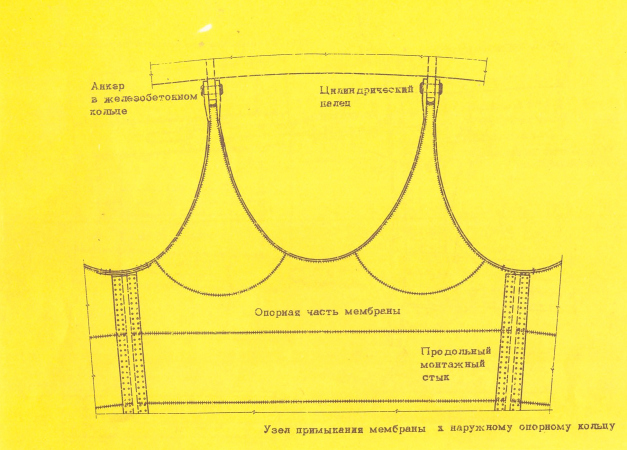

Сборка и чертеж мембраны. Спортивно-концертный комплекс «Петербургский»

Предоставлено М.Я. Резниченко
4 / 4

Спортивно-концертный комплекс «Петербургский»

Предоставлено М.Я. Резниченко

Евгений Герасимов

Руководитель архитектурной мастерской «Евгений Герасимов и партнеры»

«СКК для меня ценен в двух ипостасях. Во-первых, как городская собственность, а значит, и моя тоже. Не понимаю, почему мою собственность отдают каким-то людям для уничтожения и зарабатывания денег. Почему на это нужно дотировать миллиарды и так не бедным людям? Пусть бы они выкупили здание и участок у города. Во-вторых, это уникальное здание советской архитектуры. Процесс разрушения показал, что оно сделало все, что могло и даже больше – сопротивлялось и стояло. Такой запас прочности! Остальное – лукавство.

Нужно было умерить аппетиты по поводу вместимости. Смотреть не на букву закона, для которого не хватило одного дня, а на его дух. Развиваться в рамках реконструкции, брать здание со всеми обязательствами. Пусть бы СКК передали хоть по программе «1 рубль за памятник», но с охранными обязательствами. Либо выбрали другое место. Во всех крупных городах стадионы строят у кольцевых автодорог – удобно добираться, много парковочных мест, могут добраться люди из пригорода. Покупайте землю, зарабатывайте – пожалуйста.

Все виноватые должны понести суровое наказание. Необходимо наказать тех чиновников, которые занимались попустительством. Проект демонтажа, проект производства демонтажных работ – были ли они? Ни одно здание, даже памятник, не стоят жизни человека».

Мастерская Анатолия Столярчука

«СКК – яркий образец позднесоветской архитектуры с уникальными конструктивными решениями. Объект проектировался в институте ЛенЗНИИЭП, где мы работали и лично были знакомы с авторами проекта – выдающимися архитекторами и инженерами.

По нашему мнению, к катастрофе привел ряд факторов, а именно:

желание собственников любой ценой снести существующее здание для строительства нового;
не имеющие никаких оправданий нарушения техники безопасности при демонтаже;
недостаточный контроль за ситуацией городских властей, общественных организаций, да и всех нас.

Произвести подлинную реконструкцию, по нашему мнению, было возможно. Необходимо формирование законодательства в области регулирования архитектурно-градостроительной деятельности, при котором подобные явления станут невозможными».

Евгений Подгорнов

Руководитель архитектурной студии INTERCOLUMNIUM

«Не смогу ничего сказать о техническом состоянии, три конторы – три разных мнения, любое здание можно принять аварийным, если того захочет собственник.

Ценность СКК еще и в том, что он был включен в ансамбль Парка Победы, замыкал ось. Это было понятное, профессионально сделанное здание. В новых вариантах больше всего вопросов к несимметричному решению, «сбитости». Последняя попытка – более правильное направление. Смущает, что это только первая часть комплекса, не появилась бы там жилая застройка. Должно же в городе остаться что-то святое, не застроенное жильем.

Новый проект должны будут обсуждать на градсовете. Думаю, утраченное здание нет смысла повторять «один в один». Кроме того, это невозможно, поскольку в новом проекте изменятся габариты. А вообще от всей ситуации ощущение обмана, хотя бы из-за того, что не хватило всего дня до сорокалетия памятника».

Сергей Орешкин

Руководитель архитектурного бюро «А.Лен»

«СКК – это срез культурной и архитектурной жизни, представитель эпохи, от которой в городе осталось только с десяток объектов. Теперь не хватает еще одной страницы. Это просто красивое здание, со стройным ритмом – таких единицы. Есть ощущение, что спираль истории закручивается обратно в сторону организованных форм, после не всегда удачных экспериментов звездных архитекторов. В сторону таких объектов, как СКК – честных, с математической стройностью и ажурностью. И в России их осталось совсем мало. Новые варианты арены, которые нам предлагают – мягко говоря ниже этого уровня.

По поводу аварийности – архитекторам сложно оценивать конструктивное состояние здания, мы не можем говорить цифрами и расчетами. Ремонт, конечно, был нужен, и его можно было провести. Компромиссное решение, не слишком чистое – увеличить диаметр и высоту. Примеров модернизации стадионов – масса».
