Жилой комплекс «Беринг» в Новосибирске, спроектированный бюро Portner Architects – один из заметных проектов современной жилой архитектуры города. Проект был разработан в 2020 году и реализуется поэтапно в четыре очереди; в настоящее время ведется строительство третьей. Комплекс стал первым жилым объектом в городе, построенным на набережной реки Обь.
Изображение предоставлено компанией Славдом

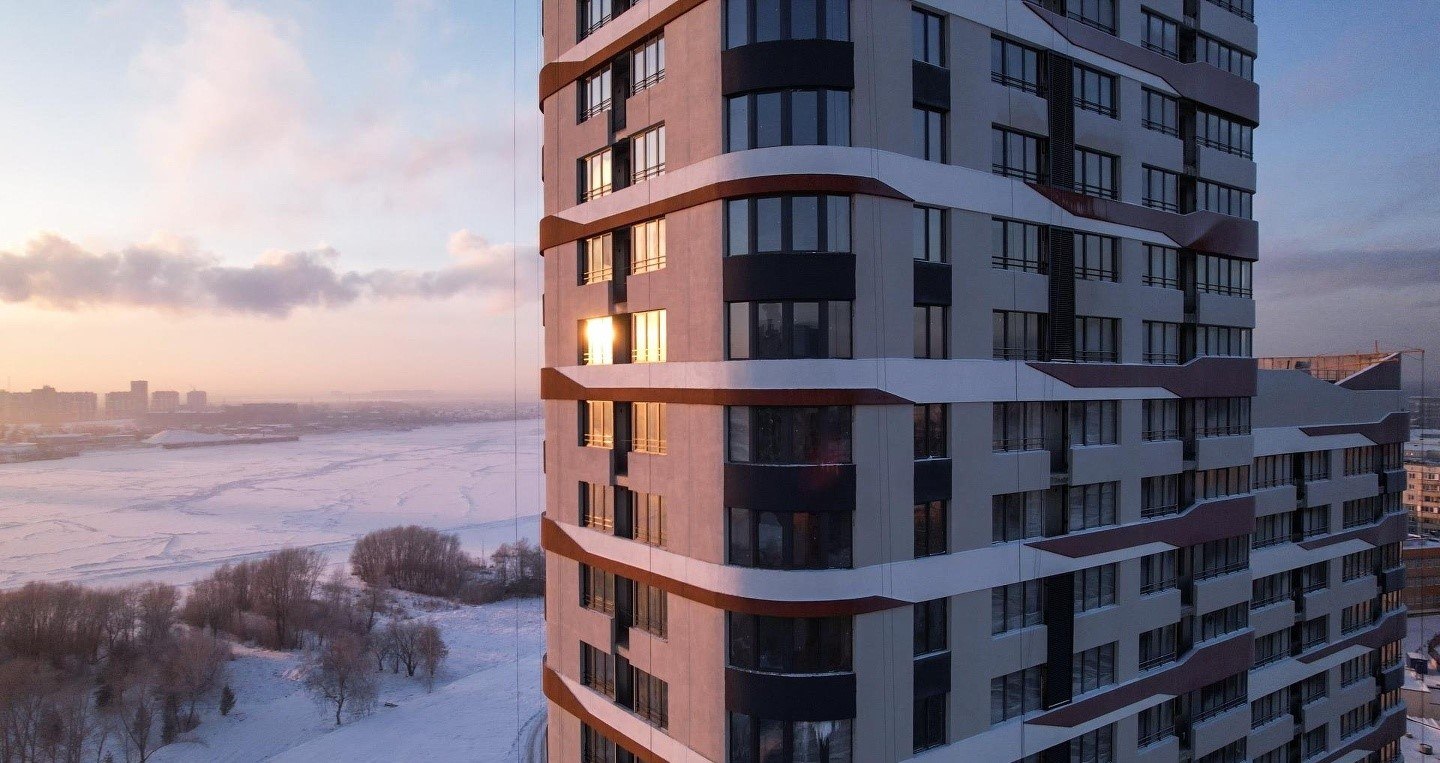

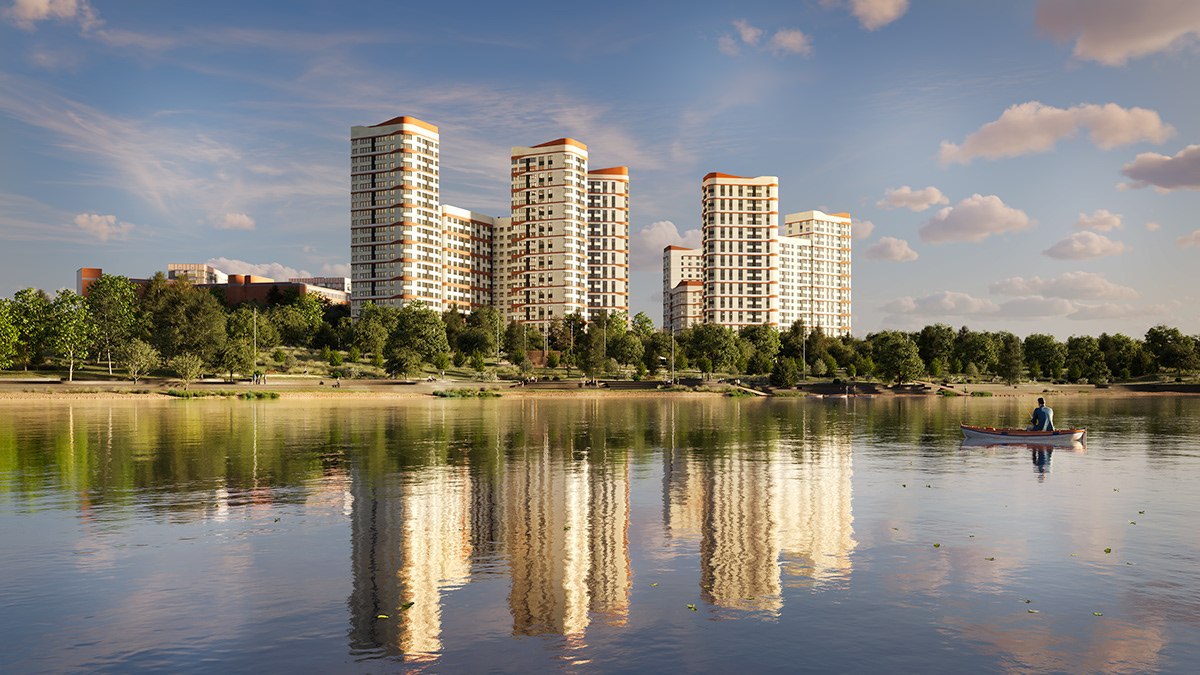

Жилой комплекс «Беринг»
Изображение предоставлено компанией Славдом

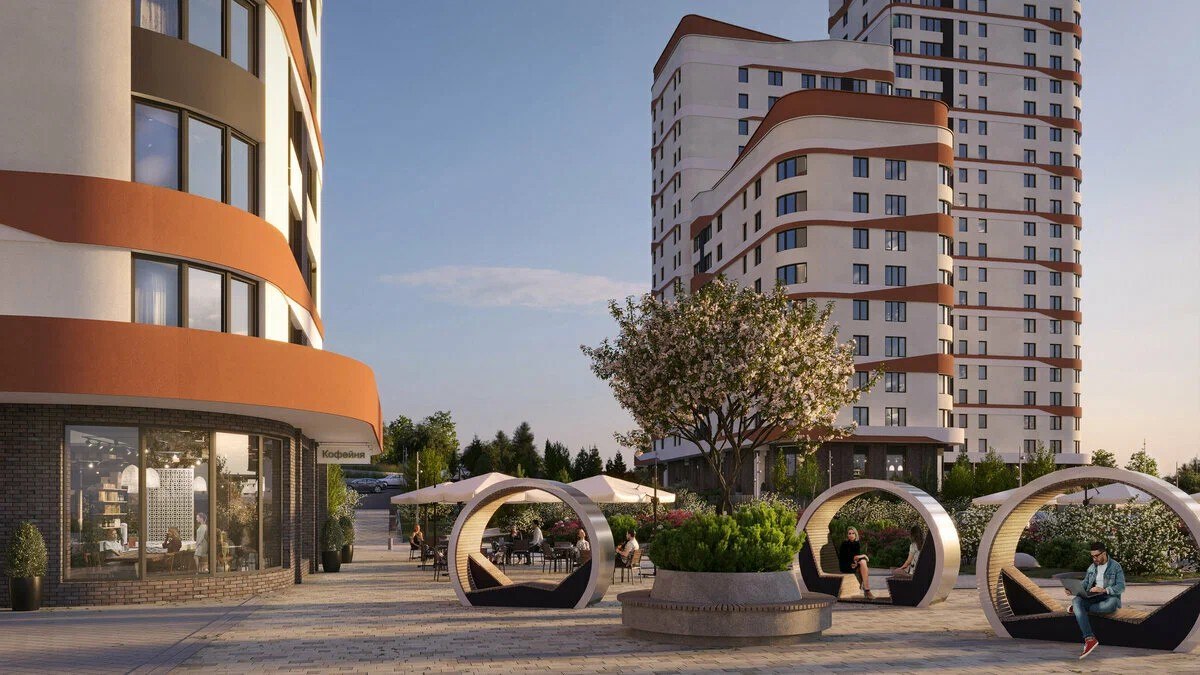

Жилой комплекс «Беринг»
Проект стал своеобразным вызовом для архитекторов: ранее набережная практически не была освоена, и застройка прибрежной территории требовала особого подхода. Одним из ключевых решений архитектурного облика стала разноэтажная композиция корпусов. Каждый из них состоит из трех секций различной высотности, что позволило визуально «разбить» объем и придать жилому комплексу динамику.
Особое внимание уделено углам зданий – они выполнены с плавными радиусными закруглениями. Планировочно здесь расположены гостиные – благодаря закругленным фасадам удалось расширить угол обзора, увеличить площадь остекления и открыть панорамные виды на реку.

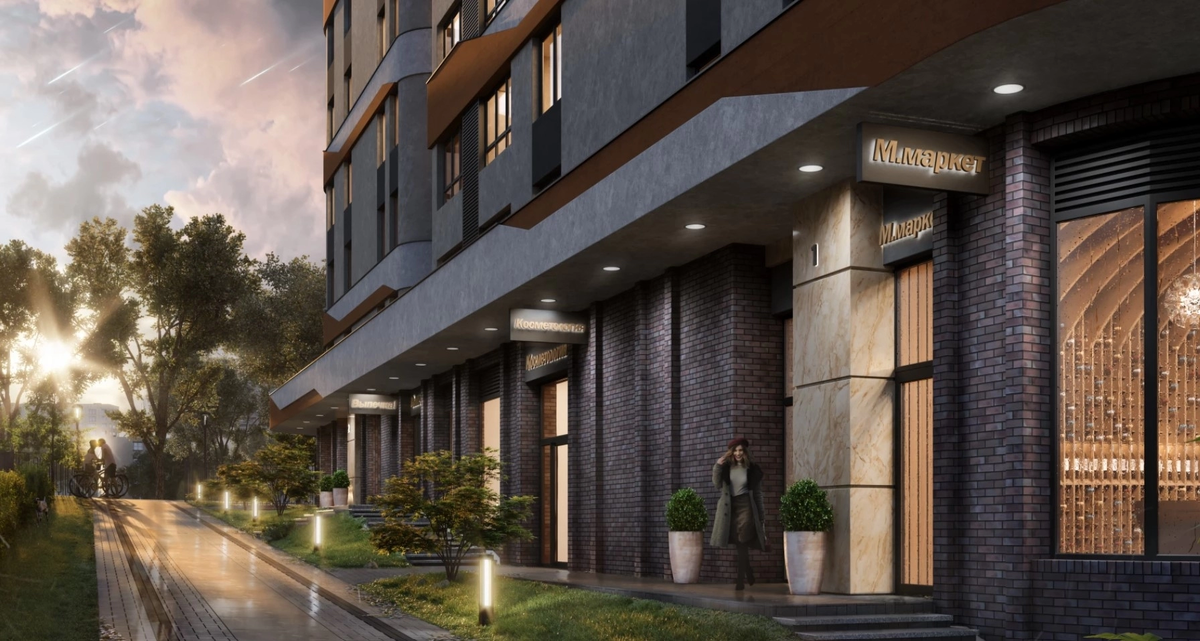

Жилой комплекс «Беринг»
Изображение предоставлено компанией Славдом
Жилой комплекс «Беринг»
Изображение предоставлено компанией Славдом
От концепции к реализации

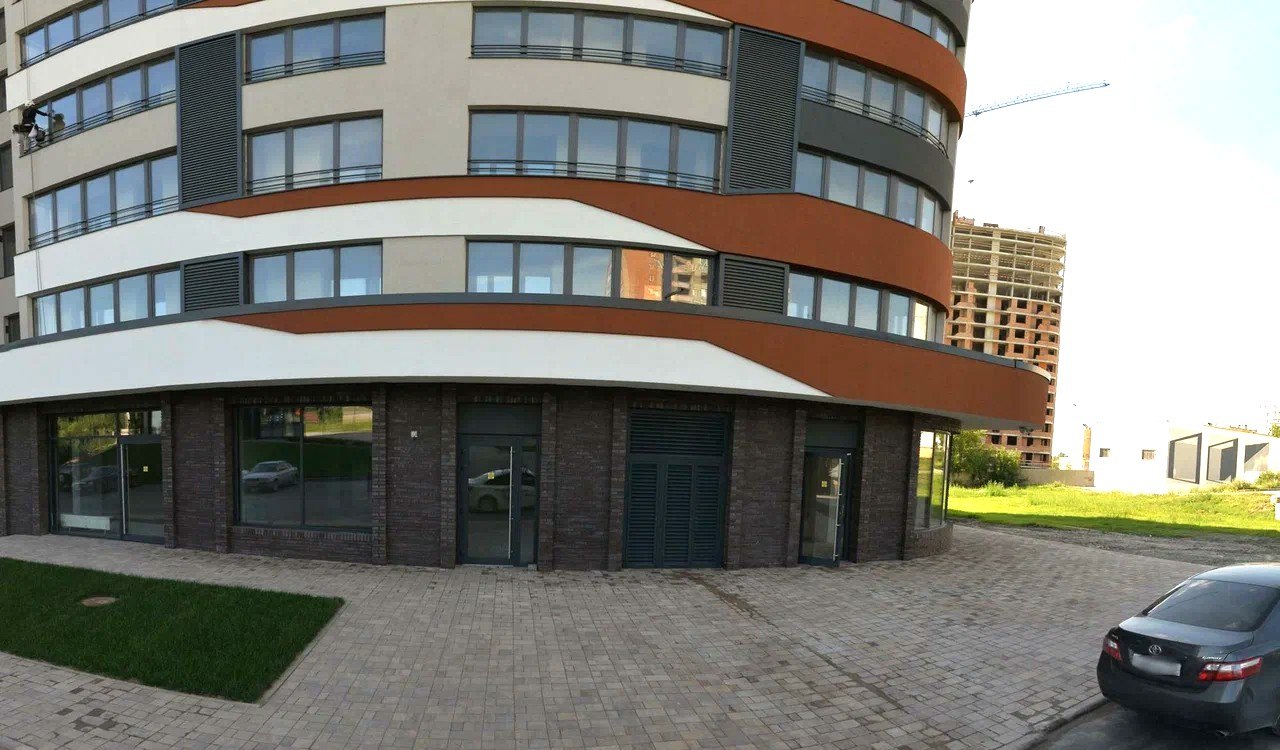

Первый этаж комплекса выполнен с использованием прочных, долговечных и антивандальных материалов, рассчитанных на высокие эксплуатационные нагрузки. В качестве облицовки выбран клинкерный кирпич, отличающийся устойчивостью к механическим воздействиям, снеговым нагрузкам и перепадам температур. Материал стал оптимальным решением для цокольных и первых этажей. При этом архитектурная идея радиальной кладки была сохранена и здесь, что позволило выдержать единую стилистику всего комплекса.
Жилой комплекс «Беринг»
Изображение предоставлено компанией Славдом
Сложная геометрия фасадов, в частности скругленные участки, потребовала нетривиальных инженерных решений. Одной из ключевых задач стало устройство радиальных кирпичных перемычек – стандартные технологии здесь оказались неприменимы, а заказчик ожидал эффективного решения без увеличения бюджета.
После анализа существующих систем архитекторы остановили выбор на подсистеме Baut, предложенной компанией Славдом. Конструкция сочетает гибкость монтажа, совместимость с различными форматами кладки и низкие теплотехнические потери.
Система Baut позволяет реализовать сложные архитектурные формы: радиальную кладку, 3D-кладку, угловые окна, эркеры и подвесные потолки без существенного увеличения стоимости проекта.
-
![zooming]()

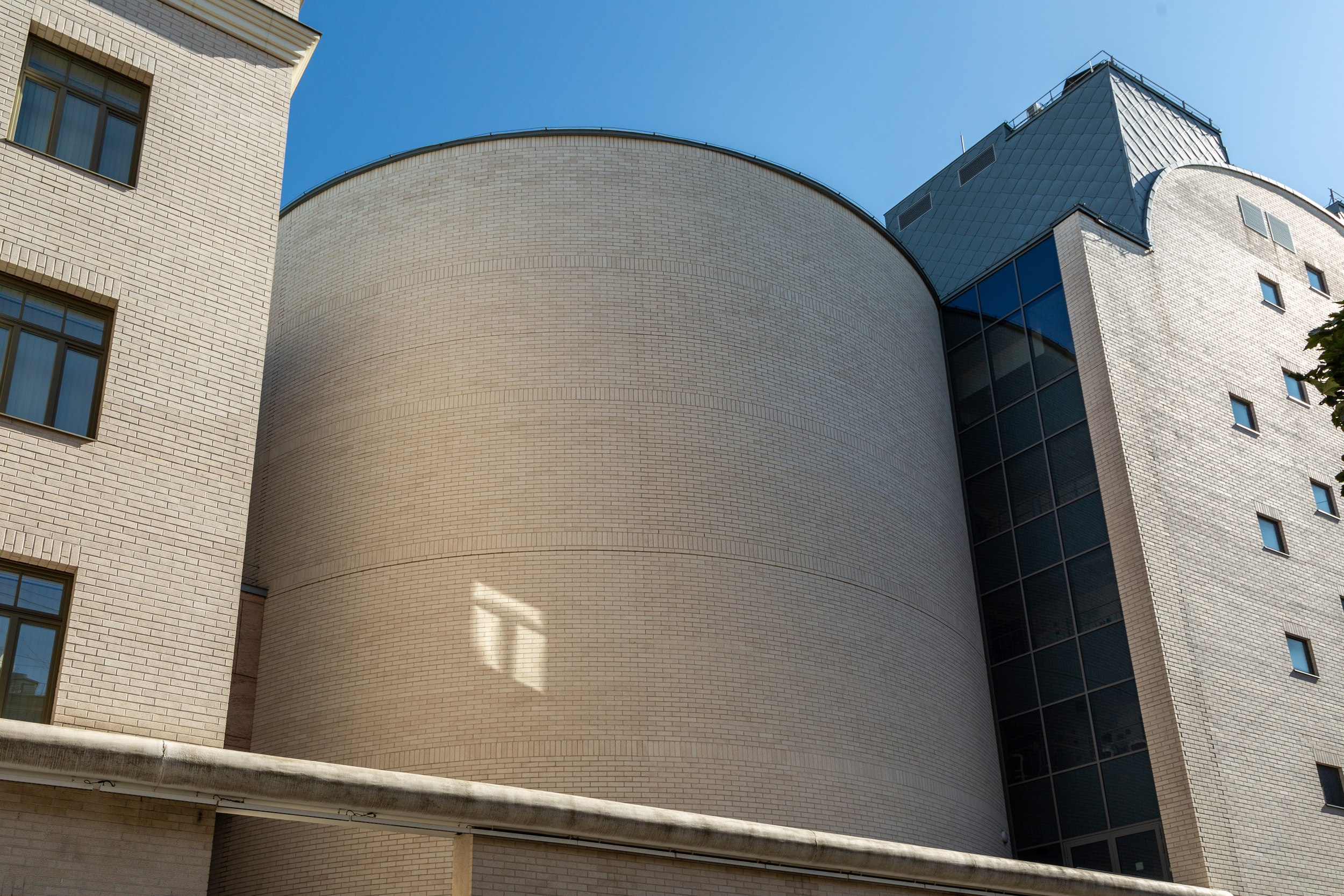

1 / 4Пример решения сложных архитектурных форм с НФС Baut – радиальная кладка. Академия танца Бориса ЭйфманаИзображение предоставлено компанией Славдом
-
![zooming]()

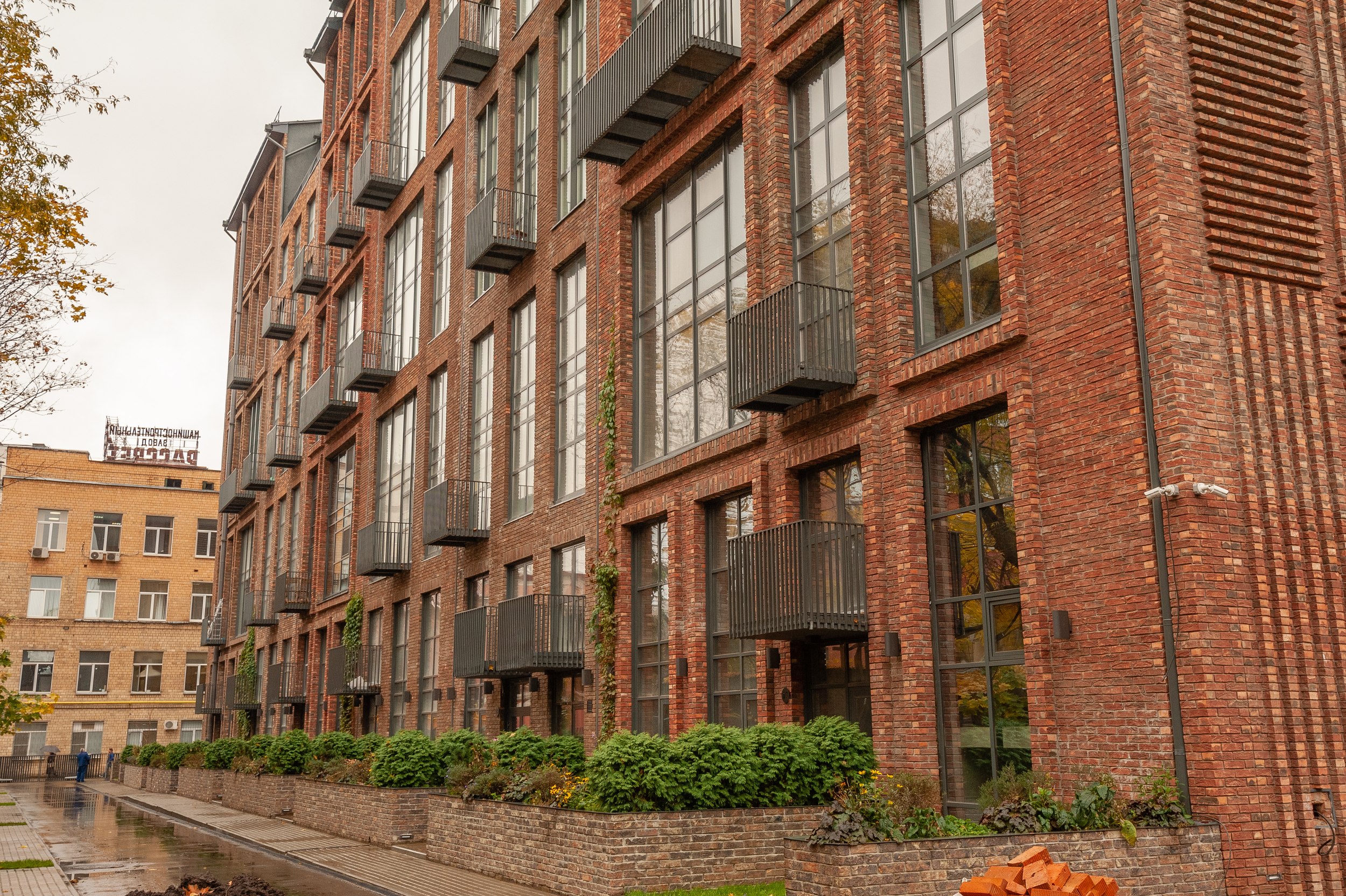

2 / 4Пример решения сложных архитектурных форм с НФС – 3D-кладка во всю высоту здания и кирпичные перемычки длиной более 2-х метров. ЖК РассветИзображение предоставлено компанией Славдом
-
![zooming]()

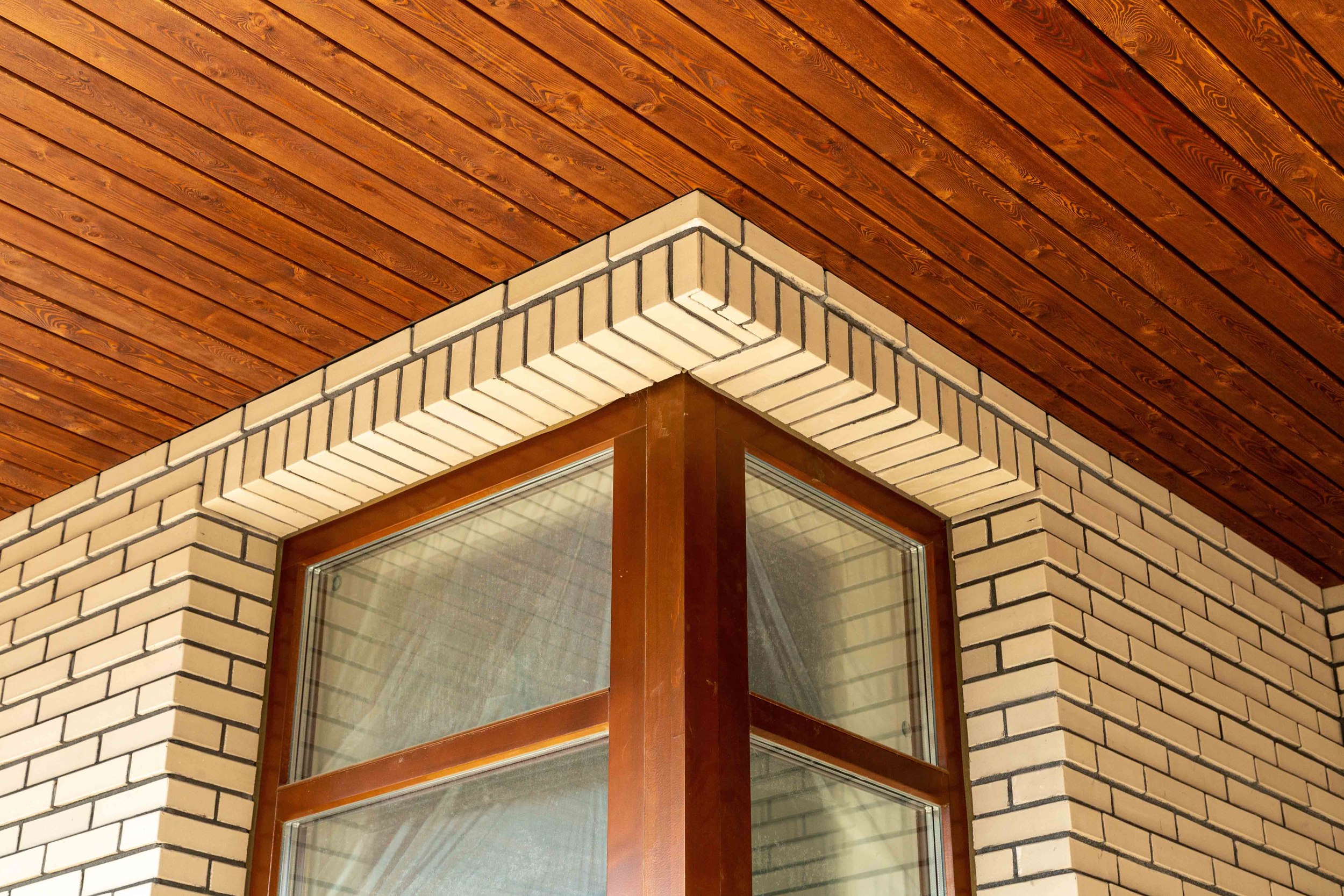

3 / 4Пример решения сложных архитектурных форм с НФС – эркеры. Частный домИзображение предоставлено компанией Славдом
-
![zooming]()

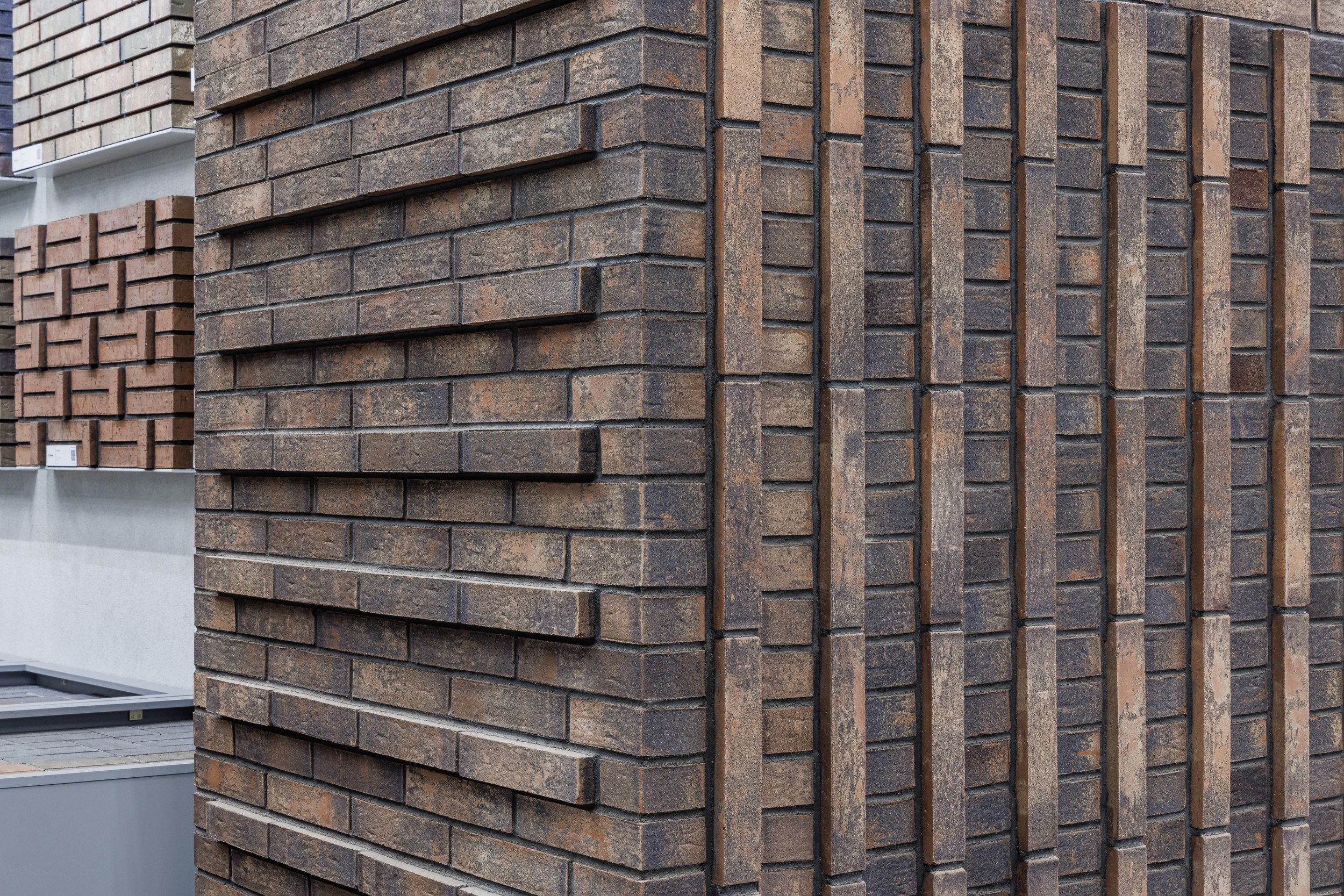

4 / 4Пример решения сложных архитектурных форм с НФС – 3D-кладка. Шоурум Славдом Бутырский ВалИзображение предоставлено компанией Славдом
Радиальные перемычки и нестандартные узлы
При устройстве прямых перемычек традиционно используется арматура Murfor (длиной до 2 м), на которую подвешиваются монтажные хомуты, формирующие кирпичную перемычку.

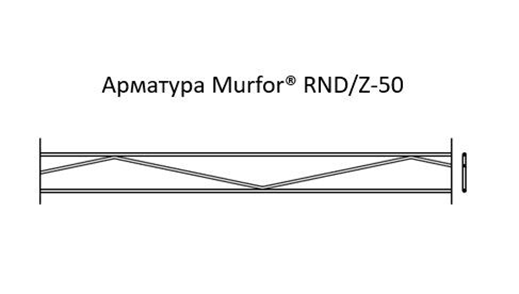

Стандартная арматура Murfor
Изображение предоставлено компанией Славдом

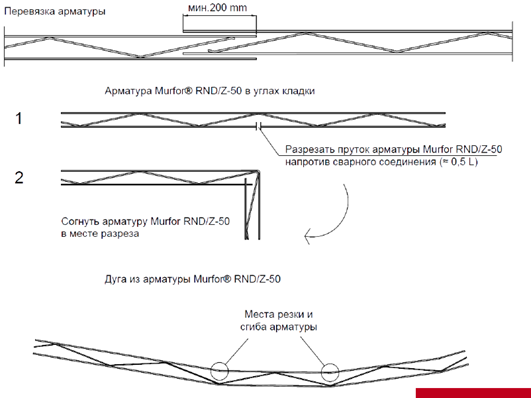

В случае радиальной кладки стандартная схема требует доработки. Для изогнутых участков применяются следующие решения:
● усиленная арматура Murfor, частично подрезаемая в зоне сварных соединений;
Нарезка арматуры Murfor
Изображение предоставлено компанией Славдом
● кронштейны GSP, устанавливаемые с шагом, обеспечивающим требуемую несущую способность (опирание не менее 250 мм с каждой стороны проема);
● изогнутые монтажные хомуты, фиксируемые между нижней пластиной кронштейна и верхним зажимным элементом, к которым крепится кирпичная кладка.
Такой подход позволяет выкладывать кирпич вертикально с точным повторением радиуса изгиба. Визуально перемычка смотрится цельной и аккуратной, подчеркивая архитектурную геометрию фасада.
Дополнительные узлы и рекомендации
В проекте перемычка состояла из двух рядов кирпича: целый кирпич на ребро внутрь и половинка кирпича. Для надежного крепления в таких случаях применяются дополнительные элементы: хомуты типа SKK, которые чередуются между собой и фиксируются к подсистеме через монтажную пластину AP-2.
Монтаж перемычек на верхней границе первого этажа выполняется по аналогичной схеме, с использованием пластин AP-2 и тех же хомутов, закрепленных на кронштейнах GSP.
Важно: под каждую кирпичную перемычку требуется установка временной опалубки сроком не менее 14 суток. Это условие критично для формирования прочной самонесущей конструкции. Методика зарекомендовала себя в Европе с 1970-х годов и успешно применялась в России – в частности, при строительстве жилых комплексов на Крылатских холмах и на улице Краснопролетарской в Москве в 1990-х годах.
Современные фасадные системы позволяют воплощать сложные архитектурные решения без существенного увеличения бюджета. Технологии Baut и продуманное инженерное сопровождение обеспечивают архитекторам свободу проектирования, а застройщикам – долговечность и качество готового объекта.
