11.06.2010

«Места радости». Стадионы Чемпионата мира по футболу – 2010

Сегодня в ЮАР стартует мировое футбольное первенство, которое станет не только спортивным, но и архитектурным событием: в ходе подготовки к нему были построены пять новых стадионов, а еще пять арен — тщательно реконструированы.

информация:

Стадион «Мозес Мабида»
Стадион «Мозес Мабида»
В Южно-Африканской республике очень ответственно отнеслись к проведению чемпионата, особое внимание уделив удобству и безопасности всех его участников — и спортсменов, и многотысячной толпы болельщиков. За четыре года, прошедшие с ЧМ-2006 во Германии, заметно повысились требования к комфорту, функциональности, экологичности, архитектурному качеству и оригинальности футбольных арен, поэтому стадионы в ЮАР отражают новый виток развития мировой архитектуры спортивных сооружений.
Стадион «Мозес Мабида»
Стадион «Мозес Мабида»

Также следует отметить необыкновенную популярность этого спорта в стране: большинство жителей, конечно, играет не на стадионах, а на пустырях, но Нельсон Мандела недаром назвал любое футбольное поле «местом радости»: в первую очередь эта игра — праздник, и именно эту идею постарались передать в своих проектах архитекторы и инженеры арен чемпионата.
Стадион «Мозес Мабида»
Стадион «Мозес Мабида»

Сразу три спортивных сооружения для матчей ЧМ-2010 создало немецкое архитектурное бюро gmp совместно с инженерами sbp (Schlaich, Bergermann und Partner). Их многофункциональный стадион «Мозес Мабида», названный в честь бывшего секретаря компартии ЮАР и борца с апартеидом, расположен на берегу Индийского океана, в Дурбане; со стороны города к нему поднимается широкая лестница. Самым выразительным архитектурным элементом сооружения, выделяющим его среди новых стадионов FIFA-2010, является гигантская стальная арка высотой 105 м с пролетом 340 м. Главный вход на стадион обозначен «раздвоением» арки, символизирующим ворота Дурбана; это решение представляет собой эффектное воплощение графического символа Y, изображенного на флаге ЮАР.
Стадион «Мозес Мабида»
Стадион «Мозес Мабида»
Стадион «Мозес Мабида»
Стадион «Мозес Мабида»

Можно сравнить ее со знаменитой аркой лондонского стадиона «Уэмбли» Нормана Фостера и бюро Populous, но там арка поддерживает только крышу северной трибуны и 60% съемной крыши южной, тогда как перекрытие-мембрана «Мозес Мабида» полностью опирается на центральную арку. По ее дуге ходит фуникулер, доставляя зрителей на смотровую площадку в ее высшей точке, названную архитекторами «Небесная палуба»: оттуда можно полюбоваться панорамами океана и красотами пейзажа, но только не во время матча. В феврале 2010 на стадионе открыли самые большие в мире качели — на них можно спланировать с 4-й ступеньки арки прямо к футбольному полю и затем взлететь на 220 м вверх, к небу.
Стадион «Мозес Мабида»
Стадион «Мозес Мабида»
Стадион «Мозес Мабида»
Стадион «Мозес Мабида»

Крыша-мембрана арены, сделанная из полупрозрачного стекловолокна с тефлоновым напылением, дает тень для 88% зрительских мест, пропуская при этом 50% солнечного света. Она подвешена на стальных тросах общей длиной 17 000 м и диаметром 95 мм каждый, соединяющих несущую арку и внешний край перекрытия. Трибуны поддерживают 1750 колонн и 216 наклонных опор, а расположенные на них 70 000 сидений (по числу зрительских мест арена будет второй на ЧМ-2010) окрашены в цвета океанского побережья и морских глубин.
Стадион «Мозес Мабида»
Стадион «Мозес Мабида»
Стадион «Мозес Мабида»
Стадион «Мозес Мабида»

Фасад стадиона работает по принципу солнечных очков: днем его оболочка из перфорированного металла непроницаема для взгляда снаружи, при этом сквозь миллионы ее отверстий находящийся внутри зритель может легко обозревать окрестности. В темноте арена выглядит фантастически — как заметный издалека прозрачный светящийся объем с подсвеченной разноцветными светодиодами LED аркой. «Систему искусственного освещения мы спроектировали таким образом, — объясняют архитекторы gmp, — чтобы она была не только функциональной, но и создавала вторую — визуальную — архитектуру из света».
Стадион «Нельсон-Мандела-Бей»
Стадион «Нельсон-Мандела-Бей»


Словно огромный распускающийся цветок, возник стадион «Нельсон-Мандела-Бей» недалеко от центра города Порт-Элизабет, украсив район между заливом Индийского океана Алгоа и озером Норт-Энд. Архитекторы бюро gmp дают своему созданию поэтическую интерпретацию: «Днем белая крыша на бетонной конструкции «чаши» кажется легкой гирляндой из лепестков, а освещенная ночью — предстает огромным фонарем мятежников. Фасады также освещаются изнутри, и в нашей трактовке светящееся сооружение напоминает о человеке — символе свободы и демократии — о Нельсоне Манделе». Здание стадиона располагается на небольшой платформе, отражаясь в озерной глади, как гигантская водяная лилия. Его крыша, спроектированная наподобие парашюта, стала чудом техники: выпуклые «лепестки» из перфорированного металла закреплены на изогнутых металлических конструкциях и чередуются с «листьями»-мембранами из полупрозрачного пластика PTFE. Благодаря своей форме, перекрытия защищают зрителей не только от солнца, но и от сильных ветров, дующих с океана. Бетонная конструкция, поддерживающая трибуны (46 000 мест), с внешней стороны содержит двухъярусные галереи длиной 700 м, проходящие по всему периметру постройки. На их стенах были начертаны высказывания Нельсона Манделы, также там устроена выставка, посвященная национальной культуре. Эти галереи открыты для публики в дни, когда не проводятся матчи, поэтому стадион, помимо прочего, играет роль культурного центра.
Стадион «Нельсон-Мандела-Бей»
Стадион «Нельсон-Мандела-Бей»
Стадион «Нельсон-Мандела-Бей»
Стадион «Нельсон-Мандела-Бей»


Стадион «Кейптаун» (бывший «Грин Поинт») был изначально задуман архитекторами gmp как знаковый объект в знаковом месте — под Кейптауном, на фоне знаменитой Столовой горы и холма Сигнал-Хилл, недалеко от мыса Доброй надежды. С его верхнего яруса высотой 25 м можно любоваться океаном и гористым ландшафтом окрестностей. Сооружение органично дополнило прекрасный пейзаж и стало его новой достопримечательностью, как гигантская абстрактная скульптура. Удобство игроков и болельщиков было главным фактором при проектировании: трибуны (68 000 мест) имеют параболический план, таким образом, каждому зрителю обеспечен оптимальный обзор футбольного поля. Все места защищены от ветра, солнца и дождя крышей —еще одним достижением инженерии, необходимым ввиду изменчивых климатических условий. «Нам пришлось придумать комбинированную структуру плоской крыши для того, чтобы утяжелить ее, иначе бы она резко поднималась от сильных порывов ветра, — поясняют архитекторы, — а также мы отказались от установки на перекрытиях помп для откачки дождевой воды, сделав вместо этого легкий уклон к центру. В результате мы придумали синтез седлообразной, изогнутой подвесной крыши и системы решетчатых ферм». Перекрытия частично двойные, а их верхняя поверхность стеклянная: ее широкое внешнее кольцо, идущее по периметру постройки, сделано из ламинированного стекла, чтобы затенить трибуны, а узкое внутреннее — из прозрачного, чтобы максимально осветить поле. Нижняя часть перекрытий представляет собой полупрозрачную мембрану, скрывающую технические коммуникации и систему звукоизоляции. Проектировщиков не смутил вес крыши: при ее площади в 36 000 м2 он составляет 4 500 т: они утверждают, что это достаточно легкая конструкция в сравнении с обычными перекрытиями такого размера.
Фасады постройки тоже представляют собой просвечивающую мембрану из стекловолокна с серебряным напылением. Благодаря особым качествам этого материала здание меняет облик в зависимости от освещения: оно становится белым в солнечные летние дни, серым — в пасмурные зимние. Вечером стадион отражает краски заката, а ночью напоминает огромный китайский фонарик, демонстрируя свои интерьеры внешнему наблюдателю.
Стадион «Нельсон-Мандела-Бей»
Стадион «Нельсон-Мандела-Бей»открыть большое изображение
Стадион «Нельсон-Мандела-Бей»
Стадион «Нельсон-Мандела-Бей»открыть большое изображение


Самый высокий стадион Южной Африки «Мбомбела» (в переводе с языка местного племени свати — «много людей вместе в маленьком пространстве»; это название муниципального образования, где он находится), работа южноафриканского бюро R&L Architects, расположен в 5 км к западу от Нелспрейта, среди живописных зеленых холмов, у акациевого леса. Он получил также прозвище «самый дикий стадион Африки», поскольку находится рядом с Национальным парком имени Крюгера, где обитает множество представителей местной фауны. К тому же раскраска его 43 500 сидений передает рисунок шкуры зебры в огромном масштабе, а символом проекта стал жираф: 18 гигантских опор в виде стилизованных фигур этих животных поддерживают крышу, защищающую зрителей от зноя и дождя. Архитекторы использовали преимущества теплого климата, устроив 6-метровый зазор между перекрытиями и трибунами: таким образом обеспечена естественная вентиляция сооружения, максимальное количество сидений (94%) находится под крышей, а зрители верхних рядов имеют возможность любоваться не только игрой, но и окружающим пейзажем.
Словно парящая над чашей стадиона крыша не только кажется необычайно легкой, но и на самом деле является таковой (55 кг/м2), так как ее конструкции собраны из легких труб местного производства; их диаметр не позволяет приземляться на них птицам, что весьма важно: ведь пернатые в теплых странах наносят огромный вред открытым постройкам.
Стадион «Нельсон-Мандела-Бей»
Стадион «Нельсон-Мандела-Бей»

Поле, вопреки современным тенденциям, архитекторы решили сделать не овальным, а прямоугольным, чтобы оптимизировать затраты материалов: в результате стадион «Мбомбела» стал самым экономичным (бюджет 104 млн. евро) из построенных для ЧМ-2010 новых арен.
Стадион «Нельсон-Мандела-Бей»
Стадион «Нельсон-Мандела-Бей»
Стадион «Нельсон-Мандела-Бей»
Стадион «Нельсон-Мандела-Бей»

Арена «Питер Мокаба», находящаяся на севере страны, в городе Полокване, с самого начала подготовки к чемпионату вызывала недоразумения в прессе, так как ее название в честь борца с режимом апартеида совпадает с названием находящегося поблизости стадиона, открытого еще в 1976 и являющегося теперь «спутником» новой постройки. Но критики обходят вниманием «Питер Мокаба» не вследствие ошибки, а из-за консервативности его проекта по сравнению с другими аренами чемпионата. Это массивное бетонное сооружение вмещает 45 тыс. зрителей и имеет три трибуны, полностью открытые солнечным лучам; четвертую скрывает крыша-козырек. Стальная опорная конструкция распределяет вес «крыльев» крыши между двумя угловыми мощными опорами; всего их в прямоугольном в плане сооружении четыре, и по первоначальному замыслу они должны были поддерживать перекрытия над всеми трибунами. Источником вдохновения для авторов проекта — бюро «Prism Architects» — стали дерево-баобаб, характерный представитель местной флоры (его абрис повторяют опоры) и рельеф южноафриканского ландшафта, изображенный в стилизованной манере на сиденьях трибун, превращенных в гигантское живописное полотно.
Стадион «Нельсон-Мандела-Бей»
Стадион «Нельсон-Мандела-Бей»
Стадион «Нельсон-Мандела-Бей»
Стадион «Нельсон-Мандела-Бей»

Но самым главным и самым крупным стадионом чемпионата будет не построенная с ноля, а реконструированная арена — «Соккер Сити» (т. е. «футбольный город») на 90 000 мест, находящаяся в Йоханнесбурге. Она является самым большим стадионом Южной Африки. Экстерьер постройки решен в модернизированном этно-стиле и, глядя на него, ничто не позволит догадаться, что это бывший стадион FNB 1980-х годов. Авторы проекта реконструкции — местное бюро Boogertman and Partners и международная фирма Populous. «Внутри [«Соккер Сити»] находится старая «чаша», которая навевает на мысль о разделенных с друзьями вкусном блюде или кружке пива, — рассказал архитектор Боб ван Беббер из бюро Boogertman and Partners, — поэтому стадион получил свою характерную форму, из-за которой его прозвали «тыква-горлянка». Фасады стадиона облицованы разноцветными ламинированными бетонными панелями. Вместе они образуют огромную мозаику, составленную при помощи случайного подбора элементов компьютером: ее палитра отражает все оттенки африканской земли и пламени.
Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Кейптаун» (бывший «Грин Поинт»)

Остальные четыре стадиона ЧМ-2010 подверглись лишь внутренней реконструкции, тогда как их структура остались прежними. На стадионе «Эллис Парк» («Кока-Кола Парк») в Йоханнесбурге, месте знаменитой победы в 1995 в финале чемпионата мира по регби сборной ЮАР над командой Новой Зеландии, увеличилась на 5 000 мест вместимость северной трибуны, были перестроены VIP-зоны, офисы, конференц-залы и раздевалки.
Стадион «Гринпойнт»
Стадион «Гринпойнт»

Авторы проекта реконструкции стадиона «Лофтус Версфельд» в Претории улучшили акустику, заменили табло и прожекторы, перестроили крышу, благоустроили подъездные дороги и инфраструктуру.
Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Кейптаун» (бывший «Грин Поинт»)

По тому же пути пошли и архитекторы стадиона «Фри Стейт» в городе Блумфонтейн; кроме того, они добавили второй ярус на западной трибуне, увеличив тем самым количество мест на 11 с лишним тысяч (с 36 538 до 48 000), поставили новые турникеты, улучшили VIP-зоны и зону для прессы.
Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Кейптаун» (бывший «Грин Поинт»)

Подобным образом был усовершенствован и стадион «Ройал Бафокенг». Он располагается на северо-западе страны, недалеко от Рюстенбурга, в городке Фокенг, и носит название племени бафокенгов — коренных жителей этой местности, до сих пор управляемых собственным королем. Арена, самая маленькая из десятки ЧМ, сейчас вмещает на 6 530 человек больше, чем раньше (всего мест — 44 430) и по форме представляет собой классическую «чашу», открытую солнцу и ветрам. Исключением стала лишь главная — западная трибуна, над которой возвели легкую крышу в виде гигантского козырька. Остальные нововведения тоже не отличаются радикальностью: они коснулись акустической системы, прожекторов, электронных табло и регулирования движения людских потоков. Поле представляет собой прямоугольник, а беговые дорожки вокруг него образуют овал.
Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Кейптаун» (бывший «Грин Поинт»)открыть большое изображение

Все новые стадионы будут частично реконструированы — уменьшены — по завершении чемпионата: их изначальная вместимость не соответствует более скромным потребностям национальных первенств. В то же время, в проекты некоторых из них заложено расширение за пределы уровня ЧМ — на случай получения ЮАР права на проведение Олимпиады. Также следует отметить, что почти все из 10 стадионов рассчитаны не только на футбольные матчи, но и на встречи команд по регби, так как эта игра также является национальным видом спорта, впрочем, более популярным у белого меньшинства — в отличие от широко распространенного среди чернокожего большинства населения футбола.
Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Кейптаун» (бывший «Грин Поинт»)

В этот раз чемпионат мира по футболу впервые в истории проходит на африканском континенте. Одним из сторонников проведения его в ЮАР выступил Нельсон Мандела, лично агитировавший руководство FIFA сделать выбор в пользу Южно-Африканской республики. По его словам, «Африканский футбол — это гигант, который слишком долго спал», то есть ЧМ-2010 для команд африканских стран, и, в первую очередь, сборной страны-хозяйки — чемпионат больших надежд. И эти приподнятые эмоции как нельзя лучше выражены в смелой и привлекательной архитектуре новых и обновленных арен.


Более подробные иллюстрации стадионов см. на страницах этих сооружений (ссылки в верхней части страницы).

Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Кейптаун» (бывший «Грин Поинт»)
Стадион «Мбомбела»
Стадион «Мбомбела»
Стадион «Мбомбела»
Стадион «Мбомбела»
Стадион «Мбомбела»
Стадион «Мбомбела»
Стадион «Питер Мокаба»
Стадион «Питер Мокаба»
Стадион «Питер Мокаба»
Стадион «Питер Мокаба»
Стадион «Соккер Сити»
Стадион «Соккер Сити»
Стадион «Соккер Сити» в Йоханнесбурге
Стадион «Соккер Сити» в Йоханнесбургеоткрыть большое изображение
Стадион «Соккер Сити»
Стадион «Соккер Сити»
Стадион «Соккер Сити»
Стадион «Соккер Сити»открыть большое изображение
Стадион «Соккер Сити»
Стадион «Соккер Сити»
Стадион «Соккер Сити»
Стадион «Соккер Сити»
Стадион «Соккер Сити»
Стадион «Соккер Сити»открыть большое изображение
Стадион «Соккер Сити»
Стадион «Соккер Сити»
Стадион «Соккер Сити»
Стадион «Соккер Сити»открыть большое изображение
Стадион «Соккер Сити»
Стадион «Соккер Сити»
Стадион «Эллис Парк»
Стадион «Эллис Парк»

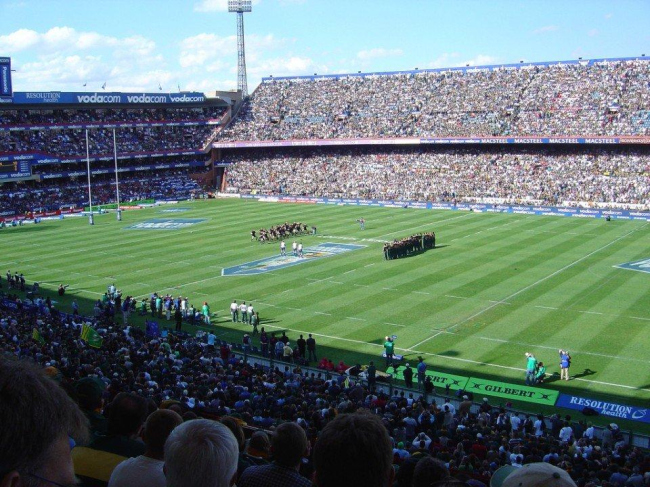

Стадион «Лофтус Версфельд»
Стадион «Лофтус Версфельд»открыть большое изображение
Стадион «Фри Стейт»
Стадион «Фри Стейт»
Стадион «Ройал Бафокенг»
Стадион «Ройал Бафокенг»
