Большая волна

По проекту ПИ «АРЕНА» в Южно-Сахалинске построен Центр водных видов спорта, рассчитанный как на оздоровительные тренировки обычных горожан, так и на проведение спортивных мероприятий международного класса. О кровле в виде гиперболического параболоида, системе второго дна и энергоэффективности витражных конструкций читайте в нашем материале.

mainImg
Мастерская:
ПИ «АРЕНА» http://piarena.ru/
Проект:
Центр водных видов спорта
Россия, Южно-Сахалинск, ул. Комсомольская 137

Авторский коллектив:
Архитектура:
Гл.архитектор института: Д.В. Буш
А.В. Орлов, А.А. Заключаев, Е.А. Бузмакова, С.А. Коробков, Колесникова, Е. Бахирева, А. Халитова

​Генплан: К.М. Харитонова
Конструкции: П.В. Правдин, Д.М. Аксельрод
Инженерия: А.В. Горлин, М.Н. Кислов
Технология: М.П. Евстратова, Е.Н. Лебедева

2020 — 2024

Заказчик: ТЭК Мосэнерго

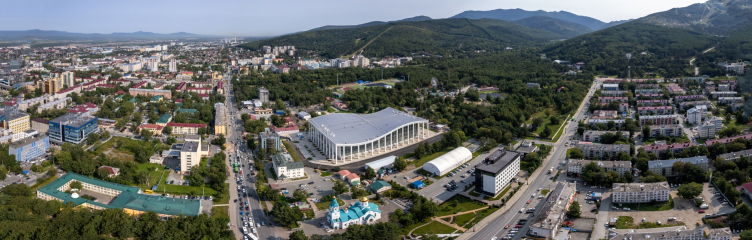

Центр водных видов спорта построен в центральной части вытянутого меж двух горных складок Южно-Сахалинска, ближе к восточной гряде. Мастер-план определяет эту часть города как туристско-рекреационную – благодаря близости лесного массива с тропами и водопадами, а также средоточию разнообразных общественных объектов: горнолыжного курорта «Горный воздух», музеев и учебных заведений, кафедрального собора, Ботанического сада.
«Волна» заняла центральную часть квартала на краю парка имени Юрия Гагарина, ландшафт которого постепенно сливается с близлежащими сопками. Парк появился здесь еще в период правления губернатора Карафуто, о чем свидетельствуют несколько сохранившихся объектов. Сейчас на его территории располагается стадион «Космос» и детская железная дорога, рядом – лыжероллерная трасса и зоопарк.


Новое здание по объему значительно превосходит окружающие его объекты, расположенные довольно хаотично. Храм, японский садик, офисные здания, теннисный клуб и ресторанчики расставлены по кварталу почти случайным образом, не формируя уличного фронта. Поэтому «Волна» с ее регулярной галереей по всему периметру, обширными светлыми фасадами, и акцентной кровлей становится «гравитационным центром», вокруг которого вращаются здания-спутники.
Центр водных видов спорта
Фотография © ООО «ГЭХ ИНЖИНИРИНГ»/предоставлены ПИ АРЕНА

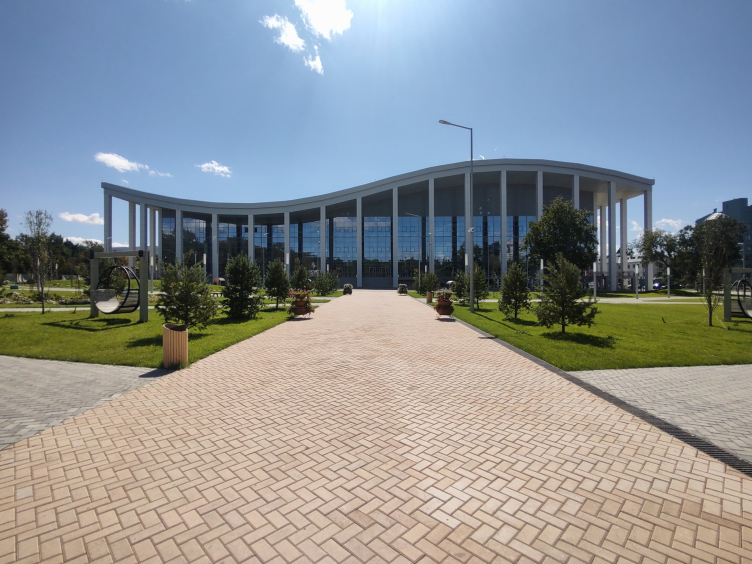

В плане Центр водных видов спорта имеет широтно ориентированный прямоугольник с габаритами 85 х 127 метров. Чаши бассейнов архитекторы располагают на южной стороне, чтобы получить максимально возможное количество естественного света. На противоположную северную сторону вынесен главный вход, акцентированный наружными лестницами, которые следуют рельефу. Перепад высоты на участке значительный, поэтому ближе к городу образуется дополнительный этаж. Из фойе открывается вид на площадь и центральную аллею, которая ведет к Курильской улице. Торцы здания с дополнительными входами обращены к Комсомольской улице и бульвару Святителя Иннокентия.
Центр водных видов спорта
Фотография © ООО «ГЭХ ИНЖИНИРИНГ»/предоставлены ПИ АРЕНА

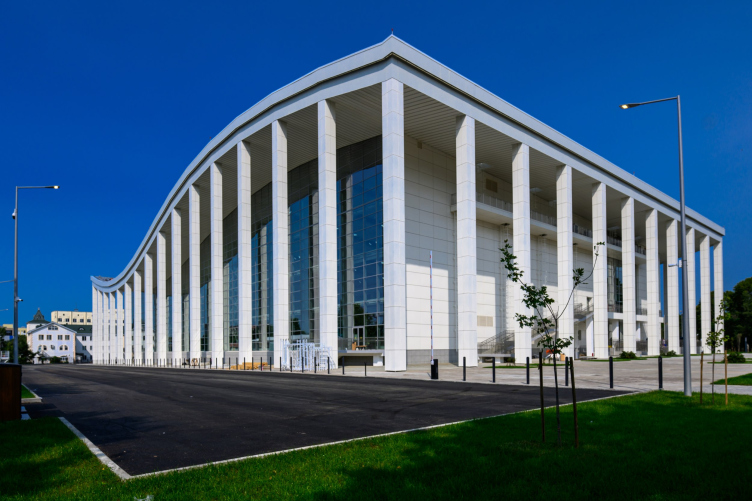

В основе пластического решения – прямоугольный объем. Его фасады по длинной стороне проницаемы: для витражей использовался стоечно-ригельный профиль с заполнением двухкамерными стеклопакетами из закаленного низкоэмисионного стекла, которое обеспечивает достаточную для данного региона и типологии здания энергоэффективность. Торцы же, напротив, почти полностью глухие, «закрытые» керамогранитными панелями. Плоскость стен в этой части здания усложняют лестницы, балкончики эвакуационных выходов, остекленные вставки.
Центр водных видов спорта
Фотография © ООО «ГЭХ ИНЖИНИРИНГ»/предоставлены ПИ АРЕНА

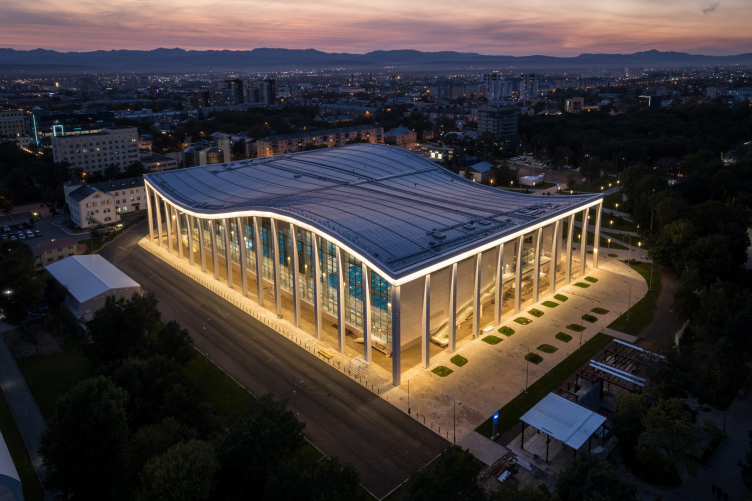

В двух противоположных углах исходный объем волнообразно повышается, и его накрывает кровля-гипар, сделанная из алюминиевых фальцевых конструкций. Для кровли, как и всего здания, выполнен полный комплекс расчетов и моделирования на сейсмику, ветровые и снеговые нагрузки.

Полученный абрис вторит и функции здания, и очертаниям окружающих сопок. Разнонаправленное движение двух волн умножается в рисунке дорожек аллеи, устроенной перед главным входом также по проекту ПИ Арена. В будущем парковая территория вокруг Центра водных видов спорта будет расширяться за счет вывода зданий Министерства обороны.
Центр водных видов спорта
Фотография © ООО «ГЭХ ИНЖИНИРИНГ»/предоставлены ПИ АРЕНА

Наконец, все здание окружает ритмичная колоннада. Поддерживая свесы кровли, она не только защищает посетителей от осадков, а спортсменов – от солнечного света и бликов, но и соединяет здание с окружением, делая границу между ними чуть более проницаемой.
Центр водных видов спорта
Фотография © ООО «ГЭХ ИНЖИНИРИНГ»/предоставлены ПИ АРЕНА

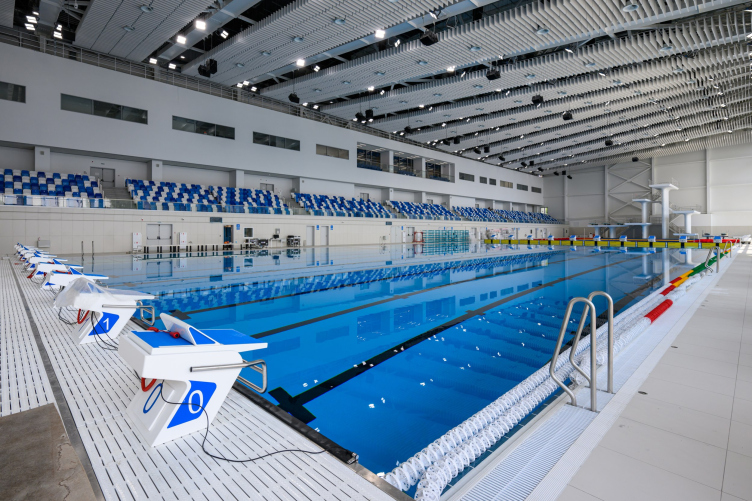

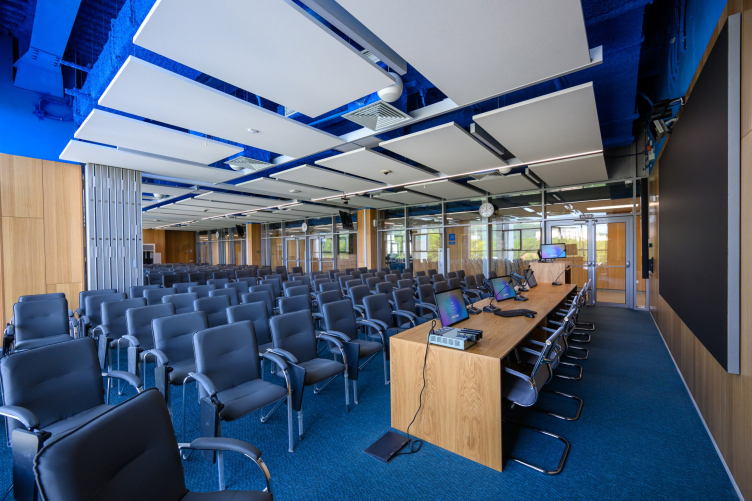

Центр предназначен для развития самых разных видов водного спорта: спортивного и синхронного плавания, водного поло, прыжков в воду. Чтобы можно было проводить соревнования на международном уровне, соблюдены требования к размерам бассейнов и обходных дорожек, комплектации трамплинов, залам «сухой разминки» и оснащению пресс-центра. Трибуны вмещают больше 1000 зрителей, для телетрансляций предусмотрено полное зашторивание витражей.

Одновременно центр рассчитан и на обычных горожан, которые следят за здоровьем, а также может использоваться для проведения досуговых и спортивно-демонстрационных мероприятий.
Центр водных видов спорта
Фотография © ООО «ГЭХ ИНЖИНИРИНГ»/предоставлены ПИ АРЕНА

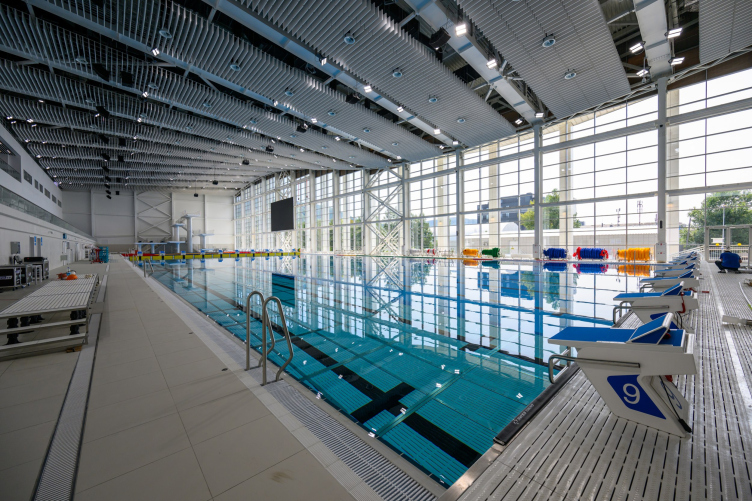

Основной бассейн размером 50 х 25 метров вмещает 10 дорожек для тренировок и соревнований по плаванию и водному полу. С помощью плавучей перегородки чашу можно разделить на две части, чтобы проводить тренировки разных возрастных групп.
Центр водных видов спорта
Фотография © ООО «ГЭХ ИНЖИНИРИНГ»/предоставлены ПИ АРЕНА

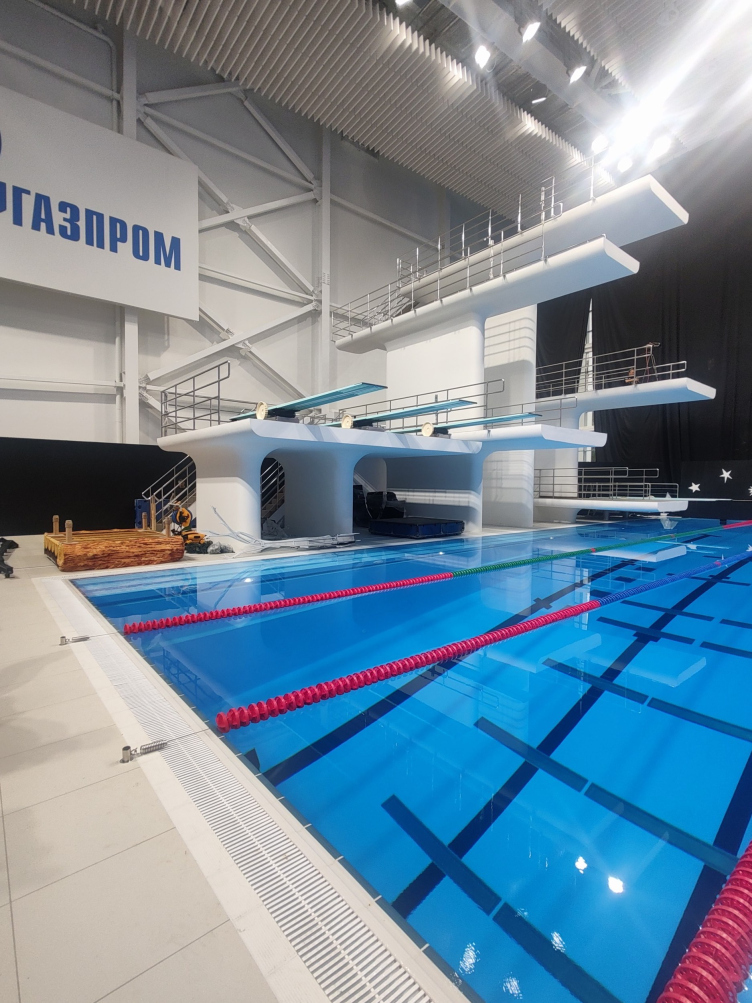

Второй бассейн предназначен для прыжков в воду и синхронного плавания, поэтому его глубина – 6,1 метра. Эту часть зала украшает комплекс трамплинов и вышек высотой до 10 метров – своей разветвленной обтекаемой структурой он несколько напоминает виллу, построенную по проекту Захи Хадид для Владислава Доронина. Этот бассейн также можно использовать для плавания на «короткой воде». А система «второго дна» – гидравлическая платформа, которая позволяет регулировать глубину – позволяет с комфортом проводить тренировки для новичков и маломобильных людей.
Центр водных видов спорта
Фотография © ООО «ГЭХ ИНЖИНИРИНГ»/предоставлены ПИ АРЕНА

Помимо бассейнов и всех вспомогательных помещений здание включает медико-восстановительный центр, залы для сухой, хореографический и силовой подготовки, а также залы для кардиотренировок.
Центр водных видов спорта
Фотография © ООО «ГЭХ ИНЖИНИРИНГ»/предоставлены ПИ АРЕНА
Мастерская:
ПИ «АРЕНА» http://piarena.ru/
Проект:
Центр водных видов спорта
Россия, Южно-Сахалинск, ул. Комсомольская 137

Авторский коллектив:
Архитектура:
Гл.архитектор института: Д.В. Буш
А.В. Орлов, А.А. Заключаев, Е.А. Бузмакова, С.А. Коробков, Колесникова, Е. Бахирева, А. Халитова

​Генплан: К.М. Харитонова
Конструкции: П.В. Правдин, Д.М. Аксельрод
Инженерия: А.В. Горлин, М.Н. Кислов
Технология: М.П. Евстратова, Е.Н. Лебедева

2020 — 2024

Заказчик: ТЭК Мосэнерго

25 Декабря 2024
