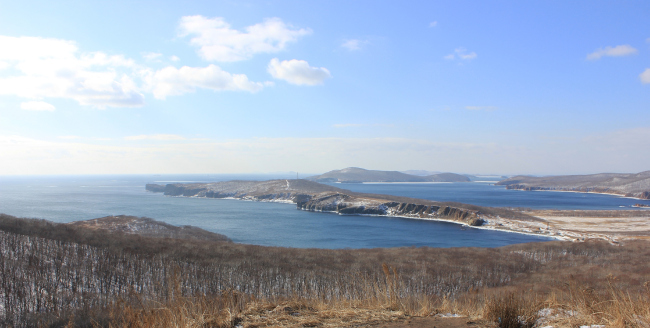

Остров Русский сегодня. Южный берег острова. На горизонте – острова Попова и Рейнеке, ветреный день. Фотография предоставлена Павлом Казанцевым

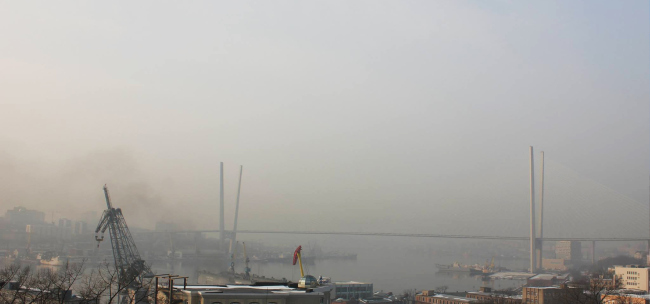

Центр Владивостока, Золотой мост в очень редкую для города штилевую погоду. Спасают город только постоянные муссонные ветра. Фотография предоставлена Павлом Казанцевым

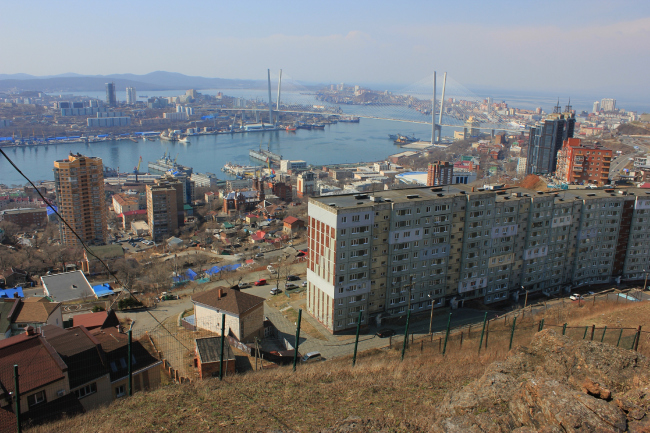

Владивосток «с изнанки» морского фасада – нижний ярус исторической застройки города, еще сомасштабный рельефу и учитывавший микроклимат приморских сопок, и современный подход: верхний ярус индустриального периода 70-80 годов, и точечная застройка постсоветского времен. Результат 150 лет градостроительного освоения сопок центральной части города. Бухта Золотой рог, полуострова Голдобина и Шкота, пролив Босфор Восточный, и – на дальнем плане – остров Русский. Фотография предоставлена Павлом Казанцевым
Если исходить из информации, находящейся в открытом доступе, большинство разработчиков концепций и мастер-планов Владивостока практически не затрагивают в своих проектах ни проблемы сохранения и восстановления экосистемы города и прилегающих территорий, ни особенности учёта его уникальных климатических условий. В этом смысле интересен обзор экопроектов для островных и прибрежных территорий залива Петра Великого, выполненных студентами Инженерной школы Дальневосточного федерального университета, лауреатов и дипломантов всероссийских конкурсов и смотров. Большая часть из них проектировалась для островов Русский и Попова, хотя и сам Владивосток не остался без внимания.
Карта микроклиматического зонирования острова Русский подсказывает, что его сплошная застройка по одному лекалу, как это произошло в континентальной части города, невозможна. Изображение предоставлено Павлом Казанцевым
***
Сбережение ресурсов / энергоэффективный кампус ДВФУ
Автономный «Центр изучения энергоэффективных технологий ДВФУ» для второй очереди кампуса на острове Русском
Автор: бакалавр Наталья Бакаева
Руководители: Павел Казанцев, Ирина Распопова, Татьяна Овчинникова
Диплом 1 ст. конкурса «Зеленый проект – 2010», Москва, диплом 1 ст. Международного смотра-конкурса ВКР специальностей архитектура и дизайн архитектурной среды, 2010 г.
Автономный «Центр изучения энергоэффективных технологий ДВФУ» для второй очереди кампуса на острове Русском. Автор: бакалавр Наталья Бакаева. Изображение предоставлено Павлом Казанцевым
Островные территории отличает дефицит ресурсов; прежде всего, традиционных источников энергии. Учитывая огромные – по меркам центральной России – гелио- и ветровые ресурсы южного Приморья, здесь целесообразно полностью перейти на возобновляемые источники энергии: пассивную и активную солнечную архитектуру, ветровую энергетику, использование энергоэффективных приемов интеграции зданий в сохраняемый ландшафт.
Северный фасад практически «ушел» под землю, часть фасада укрыта ветрозащитной стенкой с ветрогенераторами. Автономный «Центр изучения энергоэффективных технологий ДВФУ» для второй очереди кампуса на острове Русском. Автор: бакалавр Наталья Бакаева. Изображение предоставлено Павлом Казанцевым

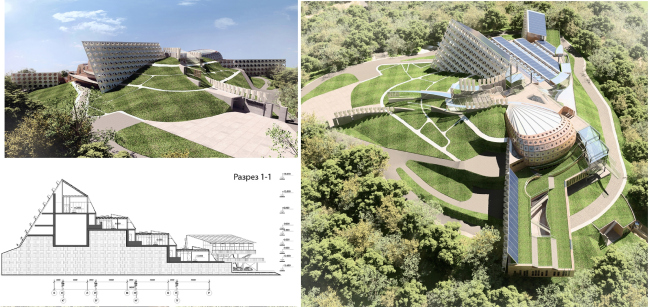

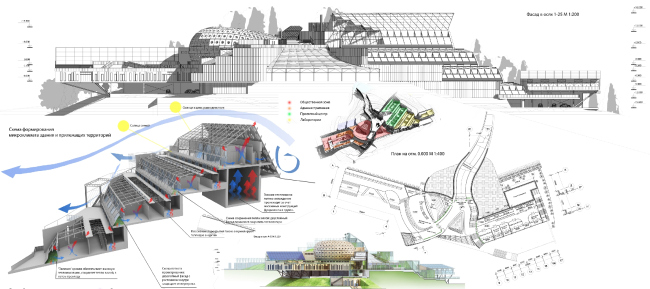

Раскрытый на солнце южный фасад, разрез, план основного уровня. Автономный «Центр изучения энергоэффективных технологий ДВФУ» для второй очереди кампуса на острове Русском. Автор: бакалавр Наталья Бакаева. Изображение предоставлено Павлом Казанцевым
***
Учёт возможных климатических изменений / пролив Босфор Восточный
Морские защитные сооружения Владивостока в проливе Босфор-Восточный, дипломный проект специалиста.
Автор: Александра Коломоец
Руководители: Павел Казанцев, Елена Кялунзига, Валерий Савостенко
Диплом 1 ст. Международного смотра-конкурса ВКР специальностей архитектура и дизайн архитектурной среды, 2015 г.

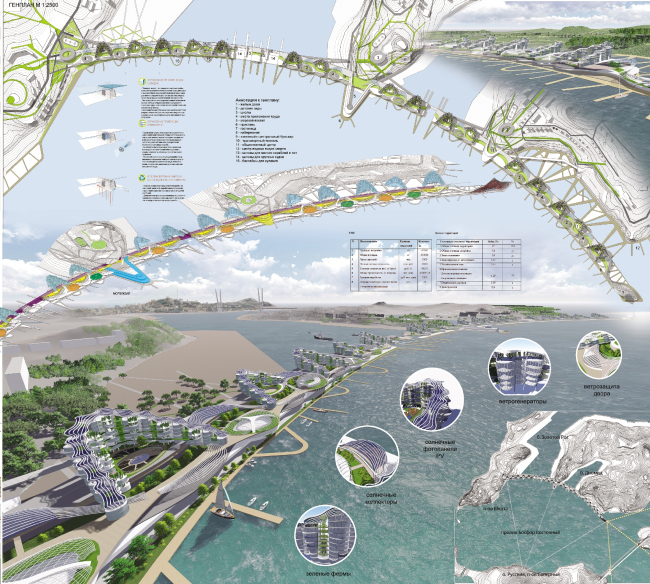

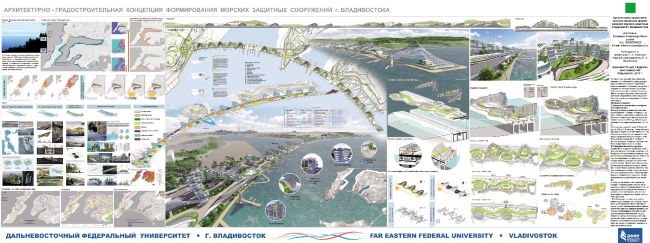

Панорама комплекса и общий вид графической части проекта. Морские защитные сооружения Владивостока в проливе Босфор-Восточный, дипломный проект специалиста. Автор: Александра Коломоец. Изображение предоставлено Павлом Казанцевым
Очень важная тема для прибрежных территорий, связанная с изменениями климата, – прогнозируемый подъем уровня мирового океана. Многие города мира решают эту проблему на уровне профессионального проектирования, но для Владивостока этот студенческий проект – первая попытка. Полуциркульная «вентилируемая» дамба в проливе Босфор Восточный защитит исторический центр города от подтопления и послужит основой для формирования нового морского фасада города на юге полуострова Муравьева-Амурского, обращенного к Русскому острову. Прообраз инженерного решения – проект дамбы залива Сан-Франциско.
Морские защитные сооружения Владивостока в проливе Босфор-Восточный, дипломный проект специалиста. Автор: Александра Коломоец. Изображение предоставлено Павлом Казанцевым

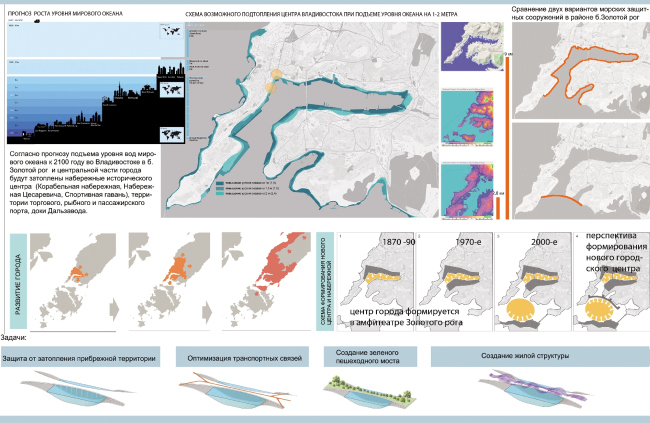

Оценка возможного подтопления центральной части города до конца столетия и концепция комплекса – новый «морской» центр города. Морские защитные сооружения Владивостока в проливе Босфор-Восточный, дипломный проект специалиста. Автор: Александра Коломоец. Изображение предоставлено Павлом Казанцевым
Морские защитные сооружения Владивостока в проливе Босфор-Восточный, дипломный проект специалиста. Автор: Александра Коломоец. Изображение предоставлено Павлом Казанцевым
С началом застройки острова Русского, с появлением уникального вантового моста с материка очевидно, что в недалеком будущем новый облик города сформируют оба берега пролива Босфор-Восточный. И речь здесь не просто о панораме одной из прибрежных линий, а об общем пространстве пролива и окружающих его берегах и сопках.

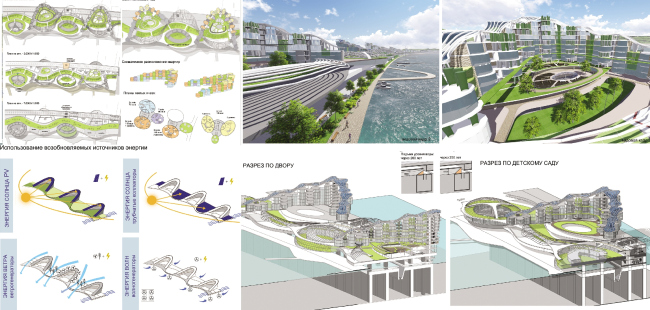

Сечения «вентилируемой» дамбы и схемы жилого комплекса. Морские защитные сооружения Владивостока в проливе Босфор-Восточный, дипломный проект специалиста. Автор: Александра Коломоец. Изображение предоставлено Павлом Казанцевым
***
Сохранение окружающей природной среды / бухта Новик острова Русского

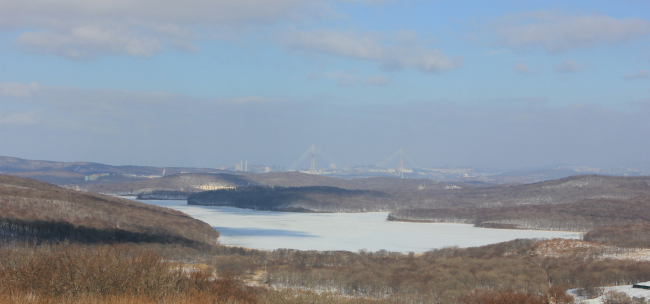

Остров Русский, бухта Новик сегодня. Ветреный день, просматриваются мосты Русский и Золотой. Фотография предоставлена Павлом Казанцевым
Бухта Новик южнее бухты Труда – это практически замкнутый водный бассейн, окруженный мелкосопочным водоразделом. Экологическое равновесие и тепловой комфорт этой территории сегодня определяются лесным массивом и мелководными заливами береговой черты. Исчезновение леса или «выравнивание» побережья под марины и гранитные набережные может привести к необратимым негативным последствиям. Уже сегодня в кутовую часть морской бухты Новик идет сброс пресной воды с очистных сооружений ДВФУ, что негативно сказывается на состоянии подводного мира.
Возможная перспективная модель градостроительного освоения полуострова Саперного и бухты Новик, безусловно, должна исключить вариант сплошной застройки территории, сохранить основной лесной массив по вершинам сопок и водоразделам и естественный характер береговой черты на большей части побережья бухты. Застройка должна носить «очаговый» характер и по критериям ресурсосбережения отвечать уровню «нулевой углеродной эмиссии» с полной переработкой и использованием отходов.
*
Архитектурно-градостроительная концепция формирования селитебной зоны полуострова Саперный на острове Русский, дипломная работа специалиста
Автор: Яна Марус
Руководители: Павел Казанцев и Елена Кялунзига.
Диплом с отличием международного смотра-конкурса ВКР, Хабаровск, 2016 г.

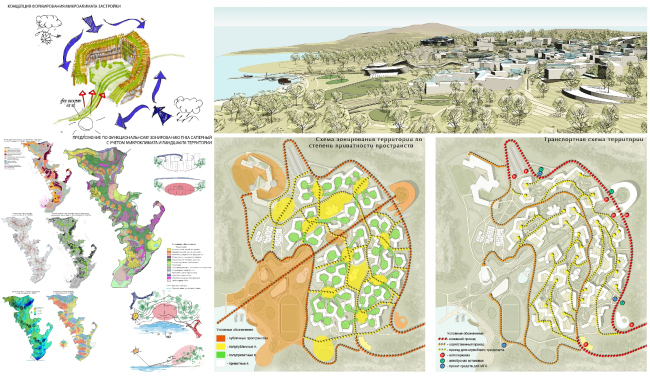

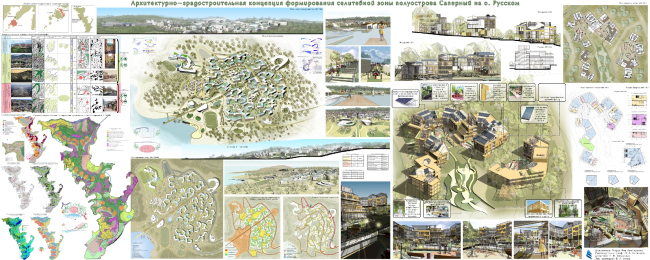

Общий вид графической части и концепция проекта. Архитектурно-градостроительная концепция формирования селитебной зоны полуострова Саперный на острове Русский, дипломная работа специалиста. Автор: Яна Марус. Изображение предоставлено Павлом Казанцевым
Видовые кадры жилой группы. Архитектурно-градостроительная концепция формирования селитебной зоны полуострова Саперный на острове Русский, дипломная работа специалиста. Автор: Яна Марус. Изображение предоставлено Павлом Казанцевым
«Очаговая» застройка малой и средней этажности привязана к амфитеатральным долинам южной и юго-западной ориентации. В фэншуй (канон проектирования, разработанный в муссоном регионе, а Приморье – единственная область России с муссонным климатом) подобные долины считались очень благоприятными для проживания и назывались «логовом дракона». Северный муссон скользит по кронам деревьев на водоразделах холмов и кровлям зданий, дворики закрыты от ветра и инсолируются низким зимним солнцем. Летом кроны лиственных деревьев защищают территорию и застройку от перегрева.
Архитектурно-градостроительная концепция формирования селитебной зоны полуострова Саперный на острове Русский, дипломная работа специалиста. Автор: Яна Марус. Изображение предоставлено Павлом Казанцевым
«Климатическое» прочтение «логова дракона». Упрощенная схема, графика Павла Казанцева
Жилая группа: натуральные природные строительные материалы, пассивная солнечная архитектура, возобновляемая энергетика, городские фермы и безбарьерная среда. Архитектурно-градостроительная концепция формирования селитебной зоны полуострова Саперный на острове Русский, дипломная работа специалиста. Автор: Яна Марус. Изображение предоставлено Павлом Казанцевым

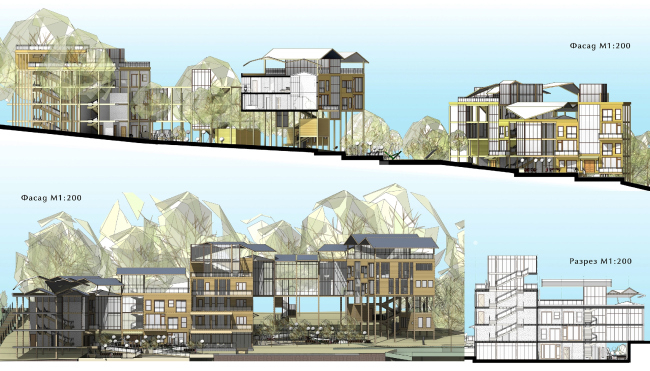

Фасады и сечения. Архитектурно-градостроительная концепция формирования селитебной зоны полуострова Саперный на острове Русский, дипломная работа специалиста. Автор: Яна Марус. Изображение предоставлено Павлом Казанцевым
Двор жилой группы. Архитектурно-градостроительная концепция формирования селитебной зоны полуострова Саперный на острове Русский, дипломная работа специалиста. Автор: Яна Марус. Изображение предоставлено Павлом Казанцевым
*
Жилой комплекс в бухте Новик на острове Русском, дипломный проект специалиста
Автор: Оксана Губанова
Руководители: Павел Казанцев, Анатолий Тухбатулин, Валерий Савостенко.
Диплом 1 ст. международного смотра-конкурса ВКР специальностей архитектура и дизайн архитектурной среды, 2013 г.

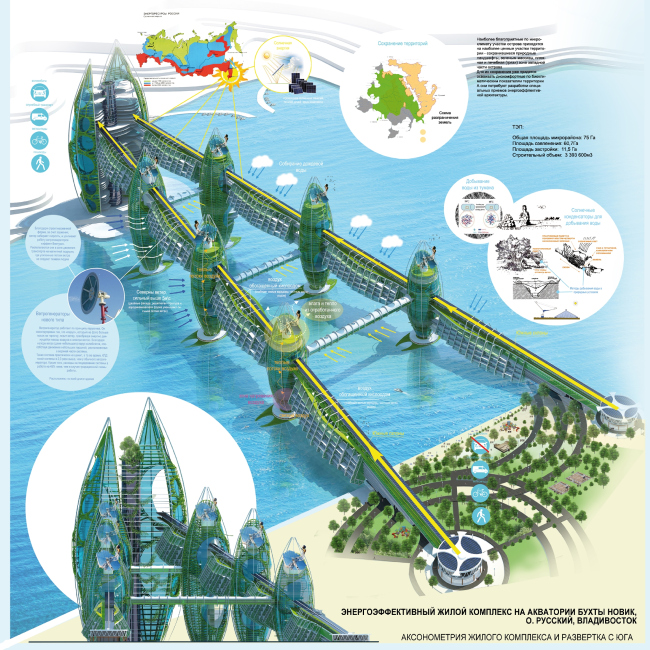

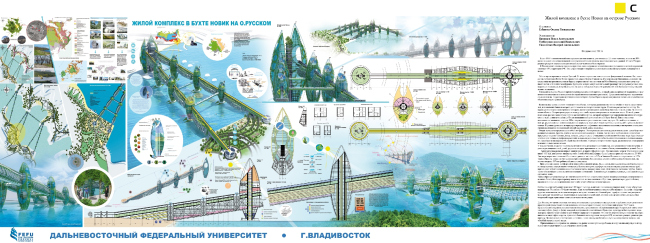

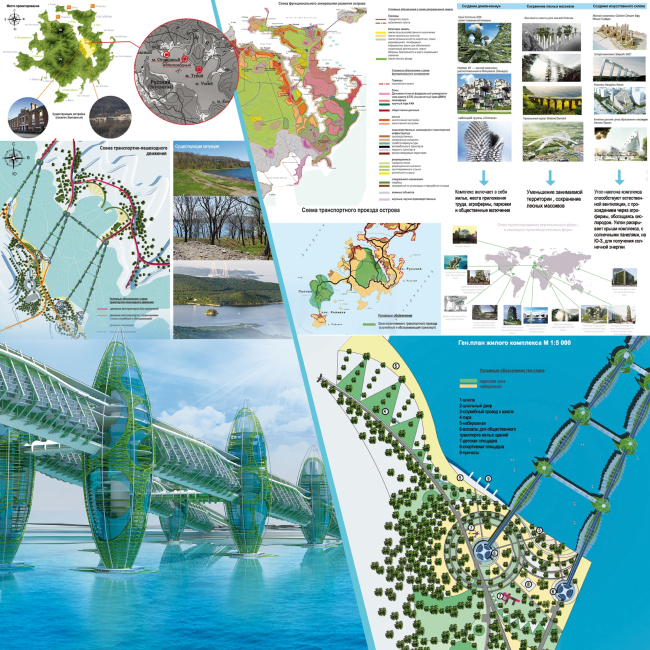

Общий вид графической части. Жилой комплекс в бухте Новик на острове Русском, дипломный проект специалиста. Автор: Оксана Губанова. Изображение предоставлено Павлом Казанцевым
Жилой комплекс в бухте Новик на острове Русском, дипломный проект специалиста. Автор: Оксана Губанова. Изображение предоставлено Павлом Казанцевым
В этом футуристическом проекте автор сохранил ландшафт и озеленение бухты, размещая над акваторией «горизонтальные небоскребы». Обтекаемая форма вертикальных городских ферм исключает нисходящие порывы ветра – сбивающего пешеходов с ног в районах «точечной» застройки городских сопок.
Общий вид комплекса. Жилой комплекс в бухте Новик на острове Русском, дипломный проект специалиста. Автор: Оксана Губанова. Изображение предоставлено Павлом Казанцевым

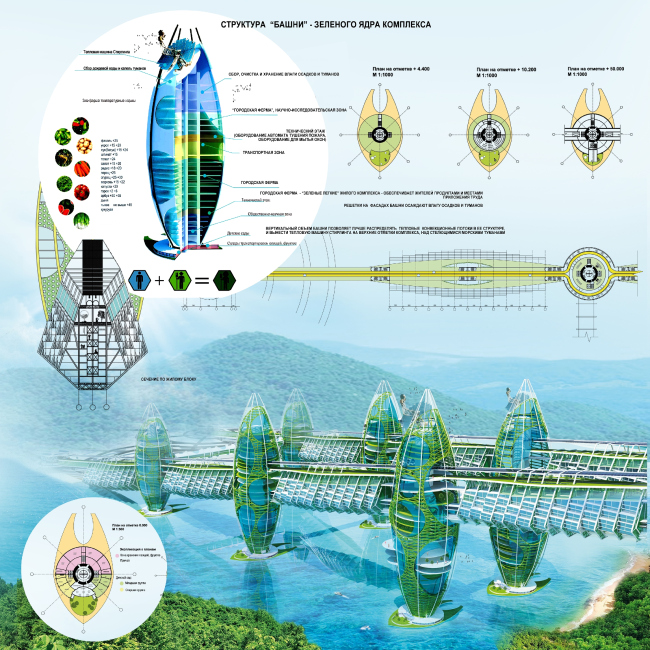

Городская ферма и жилой этаж.Жилой комплекс в бухте Новик на острове Русском, дипломный проект специалиста. Автор: Оксана Губанова. Изображение предоставлено Павлом Казанцевым
***
Устойчивое природопользование и развитие экотуризма – Остров Попова, Морской заповедник
Как показывают студенческие проработки, целесообразно развивать острова и прибрежные территории лесопарковой зоны Владивостока как объекты экотуризма и рекреации, сохраняя их природный потенциал. Например, превратить остров Русский южнее бухты Новик в Национальный парк Уссурийской тайги, показав ландшафты, флору и фауну северной, центральной и южной части Приморья, культуру и быт коренных народов края, приемы традиционного устойчивого природопользования. А остров Попова использовать для развития экотуризма и экологического образования, учитывая, что часть острова занимает Дальневосточный морской заповедник.Это снизит антропогенную нагрузку на сохранившиеся природные ландшафты, привлечет больший поток туристов из стран Азиатско-Тихоокеанского региона, желающих увидеть уникальную природу Приморья в ее естественном состоянии, чем планируемый конгресс-туризм или развитие того же Русского как нового административно-делового центра или особой экономической зоны.
*
Дизайн-концепция этнографического парка коренных народов дальнего Востока на острове Попова. Дипломный проект специалиста – дизайнера архитектурной среды
Автор: Анастасии Василевской
Руководители: Павел Казанцев и Андрей Шипилов.
Диплом 1 ст. Международного смотра-конкурса ВКР специальностей архитектура и дизайн архитектурной среды, 2011 г.

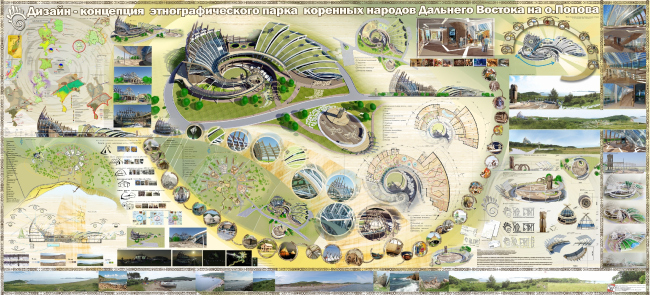

Дизайн-концепция этнографического парка коренных народов дальнего Востока на острове Попова. Дипломный проект специалиста – дизайнера архитектурной среды. Автор: Анастасии Василевской. Изображение предоставлено Павлом Казанцевым

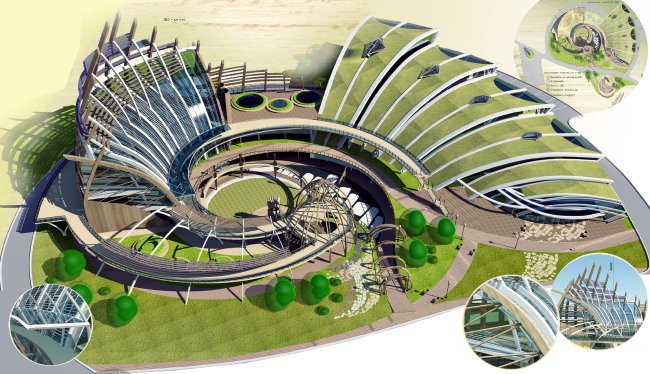

Вид главного здания этнографического центра с юго-запада. Дизайн-концепция этнографического парка коренных народов дальнего Востока на острове Попова. Дипломный проект специалиста – дизайнера архитектурной среды. Автор: Анастасии Василевской. Изображение предоставлено Павлом Казанцевым

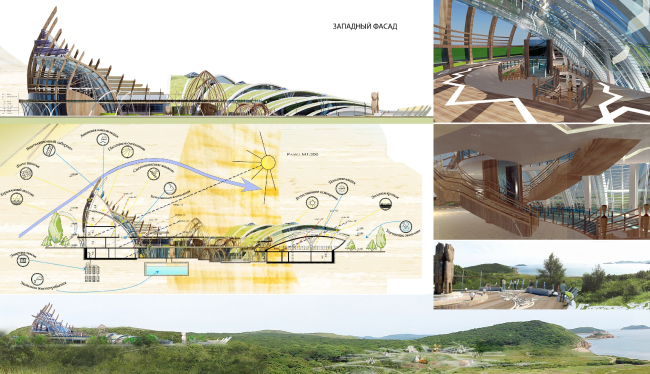

Дизайн-концепция этнографического парка коренных народов дальнего Востока на острове Попова. Дипломный проект специалиста – дизайнера архитектурной среды. Автор: Анастасии Василевской. Изображение предоставлено Павлом Казанцевым
Оптимальная для юга Приморья «солнечная» архитектура, «спиной» к ветру, «лицом» на Солнце, дополненная трансформируемым затенением и естественной аэрацией летом. Помимо размещения ветрогенераторов, решетчатая корона комплекса собирает влагу морских туманов и косых дождей.
*
«Реновация поселка Рыбокомбинат на острове Попова», диплом специалиста-архитектора Автор: Дарья Бурдина
Руководители: Павел Казанцев и Егор Ванхобин
Диплом II ст. международного смотра-конкурса ВКР специальностей архитектура и дизайн архитектурной среды, 2016 г.; премия «Архиустойчивость» смотра-конкурса «Зодчество – 2016», Москва

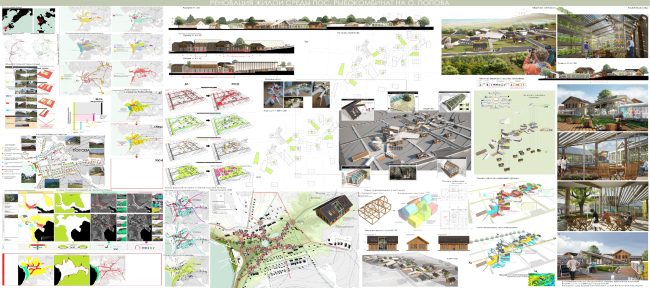

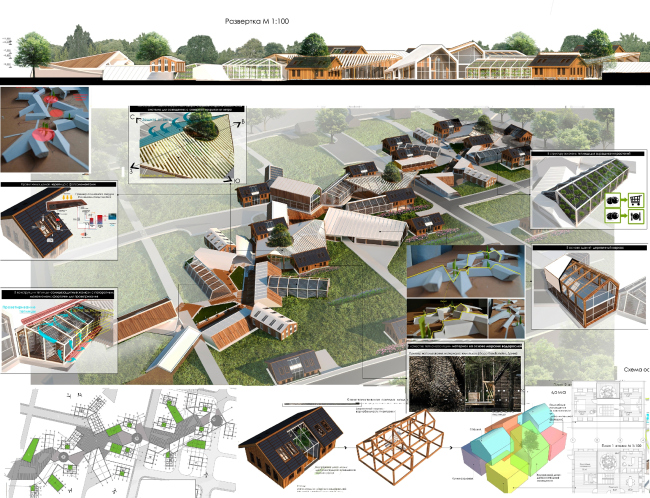

Общий вид графической части проекта. «Реновация поселка Рыбокомбинат на острове Попова», диплом специалиста-архитектора. Автор: Дарья Бурдина. Изображение предоставлено Павлом Казанцевым

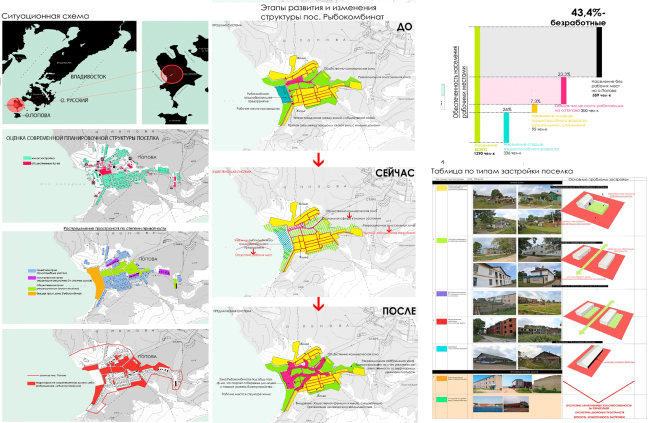

«Реновация поселка Рыбокомбинат на острове Попова», диплом специалиста-архитектора. Автор: Дарья Бурдина. Изображение предоставлено Павлом Казанцевым
Существующие островные поселки, после развала градообразующих рыбоперерабатывающих предприятий к настоящему времени практически полностью деградировали. Автор предлагает за счет развития круглогодичного экотуризма и развития технологий марикультуры обеспечить население новыми рабочими местами, а для жителей агломерации и туристов с юга Дальнего Востока – создать комфортную и привлекательную рекреационную среду.

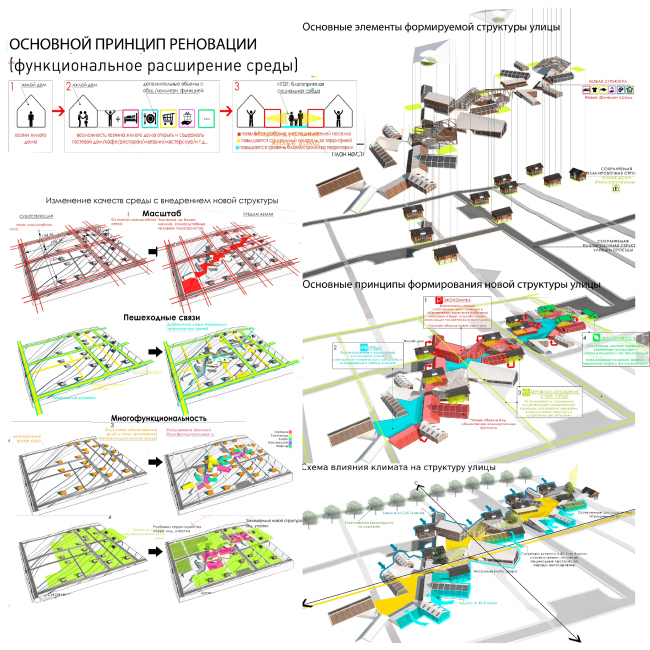

Структура пешеходной туристической улицы. «Реновация поселка Рыбокомбинат на острове Попова», диплом специалиста-архитектора. Автор: Дарья Бурдина. Изображение предоставлено Павлом Казанцевым
«Реновация поселка Рыбокомбинат на острове Попова», диплом специалиста-архитектора. Автор: Дарья Бурдина. Изображение предоставлено Павлом Казанцевым
Расчлененное на систему взаимосвязанных полуоткрытых двориков непрерывное пешеходное пространство обеспечивает лучшую защиту от сквозняков, затенение территории, и проветривание в штилевые солнечные погоды, за счет неравномерного прогрева фасадов внутренних иррегулярных дворов.
Видовые кадры. «Реновация поселка Рыбокомбинат на острове Попова», диплом специалиста-архитектора. Автор: Дарья Бурдина. Изображение предоставлено Павлом Казанцевым
Обеспечение климатического комфорта пешеходных пространств, защита их от дождя, ветра и перегрева – не открытие приморской студенческой архитектуры, а обычная практика формирования общественных пространств городов умеренного климатического пояса, почему-то забытая во Владивостоке.

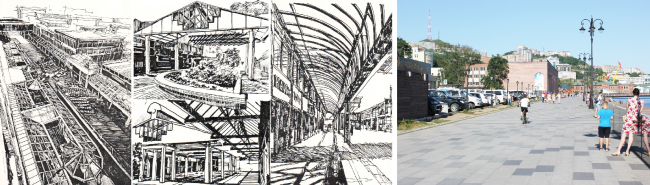

Защищенные от непогоды «открытые молы» и набережная Цесаревича во Владивостоке. «Реновация поселка Рыбокомбинат на острове Попова», диплом специалиста-архитектора. Автор: Дарья Бурдина. Изображение предоставлено Павлом Казанцевым
*
Дизайн-концепция архитектурного имплантанта – полифункциональный центр экотуризма на мысе Красный утес
Автор: Юлия Коркина
Руководители: Павел Казанцев, Евгения Лапшина
Диплом 1 ст. ст. международного смотра-конкурса ВКР специальностей архитектура и дизайн архитектурной среды, 2003 г. Проект – участник студенческой сессии The World Sustainable Building Congress SB05, диплом «Most favoutite poster award»

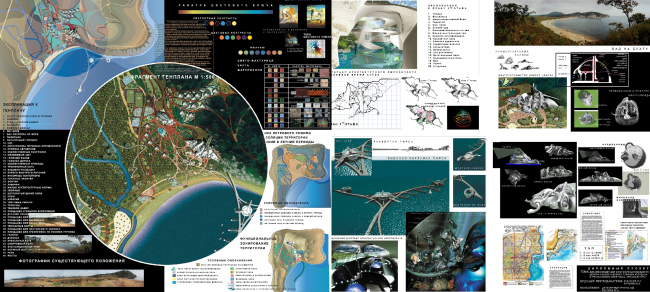

Общий вид графической части. Дизайн-концепция архитектурного имплантанта – полифункциональный центр экотуризма на мысе Красный утес. Автор: Юлия Коркина. Изображение предоставлено Павлом Казанцевым
Пример одной из первых «экологических» дипломных работ в ДВФУ-ДВГТУ. Бухта в районе мыса Красный утес – излюбленное место отдыха дальневосточников летом. Разместив здесь центр экологического туризма с музеем моря, автор рассчитывал отвлечь поток отечественных «диких» туристов от охраняемой территории Дальневосточного морского заповедника, а также ввести элементы экологического образования для рекреантов. Учитывалась близость района к Китаю и Корее, удобная связь с аэропортом, что будет способствовать привлечению иностранных туристов.

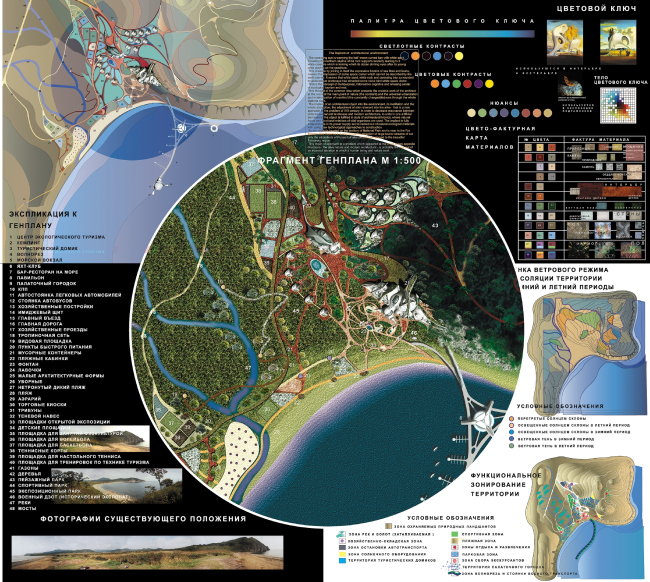

Оценка участка и генеральный план. Дизайн-концепция архитектурного имплантанта – полифункциональный центр экотуризма на мысе Красный утес. Автор: Юлия Коркина. Изображение предоставлено Павлом Казанцевым

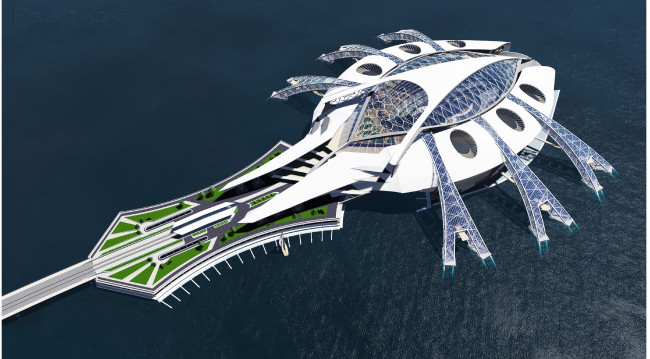

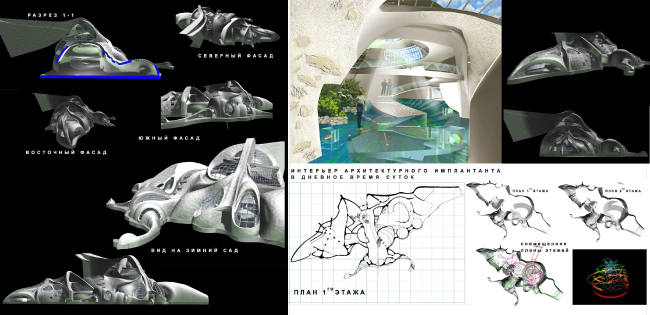

«Музей моря» Дальневосточного государственного морского заповедника. Дизайн-концепция архитектурного имплантанта – полифункциональный центр экотуризма на мысе Красный утес. Автор: Юлия Коркина. Изображение предоставлено Павлом Казанцевым
«Музей моря» Дальневосточного государственного морского заповедника. Авторская концепция архитектуры «бионического имплантанта» – здания музея – в природную среду появилась как результат изучения форм живых организмов, населяющих залив Петра Великого. В проекте использована технология прямого солнечного обогрева термальных массивов, активные солнечные системы для домиков туристов, местные строительные материалы – землебетон. Комплекс размещен на южном склоне, защищенном от северного ветра скалистым мысом.

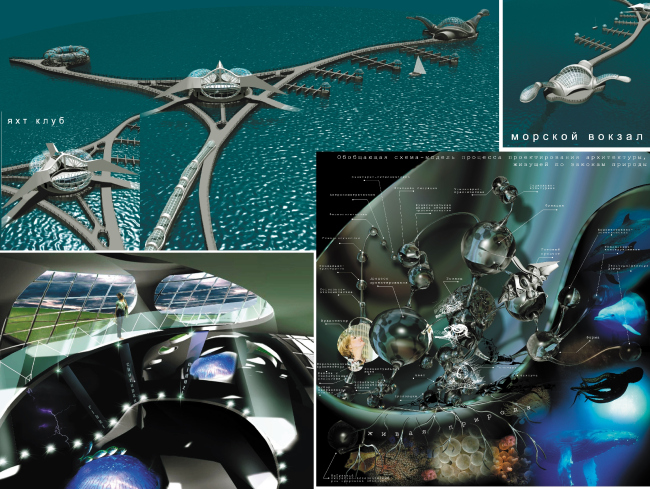

Марина и вокзал прибрежных сообщений. Дизайн-концепция архитектурного имплантанта – полифункциональный центр экотуризма на мысе Красный утес. Автор: Юлия Коркина. Изображение предоставлено Павлом Казанцевым

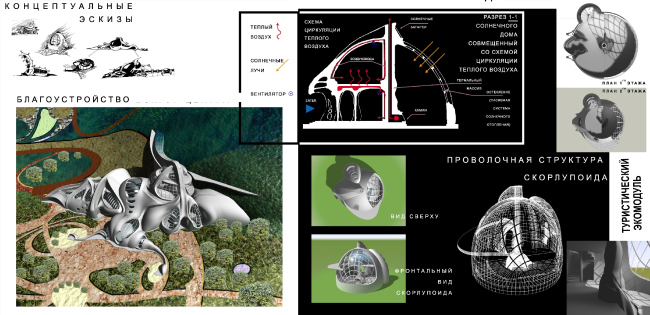

«Скорлупоид» – автономный экомодуль с пассивным и активным солнечным отоплением для туристов. Дизайн-концепция архитектурного имплантанта – полифункциональный центр экотуризма на мысе Красный утес. Автор: Юлия Коркина. Изображение предоставлено Павлом Казанцевым
*
Научно-исследовательский и демонстрационный центр морских технологий в бухте Аякс острова Русский. Дипломный проект 2015 г.
Автор: Ольга Хромова
Руководители: Ирина Распопова, Татьяна Ткачева, консультант: Павел Казанцев.
Диплом 2 степени международного смотра-конкурса ВКР, Хабаровск, 2016 г.

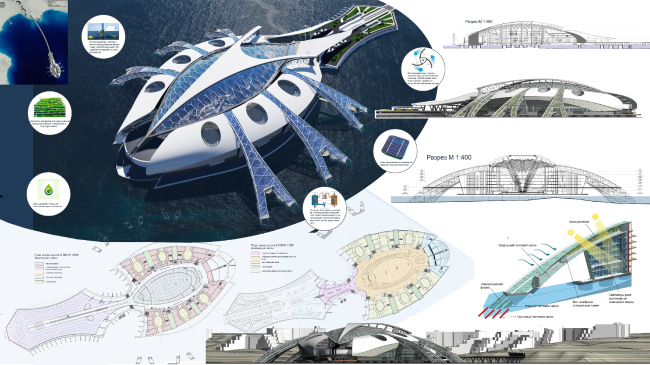

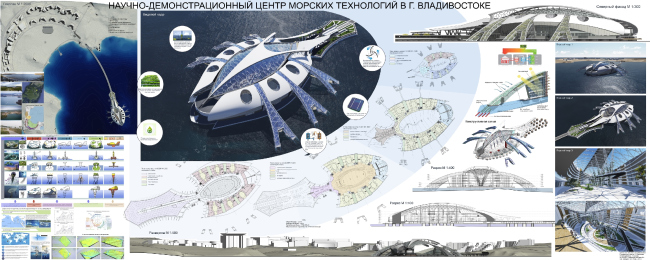

Научно-исследовательский и демонстрационный центр морских технологий в бухте Аякс острова Русский. Дипломный проект. Автор: Ольга Хромова. Изображение предоставлено Павлом Казанцевым
Развитие марикультуры («морские городские фермы»), или algaetecture – интегрированных в архитектуру систем фотобиореакторов, – перспективное направление экологической реновации акватории и воздушного бассейна города, над которым сегодня работает мастерская ресурсосберегающей архитектуры в сотрудничестве с ИБМ ДВО РАН.
Вид с юго-востока. Научно-исследовательский и демонстрационный центр морских технологий в бухте Аякс острова Русский. Дипломный проект. Автор: Ольга Хромова. Изображение предоставлено Павлом Казанцевым
Комплекс проектировался как экспериментальная модель поселения в океане, способная адаптироваться к изменчивым природно-климатическим условиям моря. Использование альтернативных источников энергии (в том числе ветровой, энергии солнца и морских волн) в сочетании с современными энергосберегающими технологиями должно сделать комплекс полностью автономным.
Вид на комплекс с северо-запада. Научно-исследовательский и демонстрационный центр морских технологий в бухте Аякс острова Русский. Дипломный проект. Автор: Ольга Хромова. Изображение предоставлено Павлом Казанцевым
Научно-исследовательский и демонстрационный центр морских технологий в бухте Аякс острова Русский. Дипломный проект. Автор: Ольга Хромова. Изображение предоставлено Павлом Казанцевым
Проектом предусмотрен сбор дождевой воды и капель тумана для полива растений и технических нужд комплекса. Сбор влаги дождей и туманов – не просто студенческая фантазия. Магистры выпуска 2016 года сейчас проводят тесты экспериментальных установок по сбору влаги туманов на одной из вершин города. Учитывая дефицит влаги на островных территориях и продолжительность приморских туманов и дождей, это перспективное направление исследований.
