03.07.2017

Проектируя будущее

Представляем проект, ставший победителем форсайта «Петербург-2026: пространство утопии и прагматики» и получивший приз Гонконгского конкурса молодых архитекторов как «Самый инновационный проект».

Проект Adaptive Integrated Module, разработанный в рамках форсайта РБК Петербург «Петербург-2026: пространство утопии и прагматики» и занявший там первое место, недавно победил в номинации «Самый инновационный проект» молодёжного конкурса WSBE17 (World Sustainable Built Environment Conference). Авторство принадлежит команде из Санкт-Петербурга, состоящей из молодых архитекторов (Алёна Амелькович, Марсель Гимназдинов, Анастасия Елизарова, Анна Кутилина, Алексей Лаврухин, Иван Мыльников, Василий Потапов), инженеров (Семён Бондаренко, Дарья Лихая) и программиста (Артём Кулешов); руководил этой группой проектировщиков глава мастерской «Витрувий и сыновья» Сергей Падалко.

Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

В будущем, согласно архитектурной утопии Adaptive Integrated Module, в качестве строительной единицы будут использоваться готовые модули. По умолчанию в каждый блок будут встроены «умные» коммуникации, пожарная сигнализация, комплекс по сбору и переработке мусора, охранная система. При желании можно выбрать и дополнительные опции: систему автоматической уборки помещений, «едапровод», личный 3D-принтер, а также модули с функцией няни, церкви и даже тюрьмы. Авторы проекта обещают, что ассортимент будет увеличиваться пропорционально развитию существующих и появлению новых технологий.
Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

Здания, построенные из таких «кубиков», при необходимости можно перевезти на новое место. Это довольно весомый аргумент «за»: согласно соцопросу, который проводила команда, от переезда домовладельцев останавливает в первую очередь уже необходимость оставлять обустроенное на свой вкус жилище. Так объяснила своё нежелание перебираться в новый дом почти половина респондентов.
Конструкция модуля. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Конструкция модуля. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Конструкция модуля. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Конструкция модуля. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

Визуальное разнообразие обеспечит вариативность расположения блоков друг относительно друга. Среди прочих достоинств кирпичей-«полуфабрикатов»: использование вторично переработанных материалов и относительная дешевизна. Цена за квадратный метр будет ниже, чем в обычном жилье, обещают создатели Adaptive Integrated Module. И окупается проект быстрее. Общая стоимость комплекса на 100 жилых модулей равна примерно 76 млн рублей, подробную смету на строительство одного модуля можно посмотреть в конце нашей публикации.
Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
открыть большое изображение

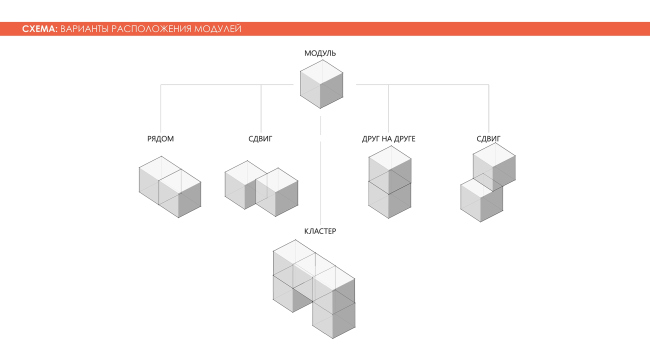

Варианты расположения модулей. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Варианты расположения модулей. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

«Ещё на стадии проекта мы создаём общую децентрализованную сеть, а ячейки – это устройства для анализа, хранения, передачи данных, которые вместе образуют адаптивный интеллект. Через архитектуру мы предлагаем новый тип мироустройства, иную реальность. Ячейки – это внешняя часть проекта, так сказать, для архитекторов, а внутренняя – гораздо глубже и интереснее», – объясняет один из членов команды Марсель Гимназдинов. На примере нескольких сценариев архитекторы показывают, где именно можно использовать блоки Adaptive Integrated Module:

Модуль «Супер»

Из-за дороговизны и дефицита земли в центре Петербурга архитекторы предлагают переместить часть жилой застройки в акваторию Невы. Каждый модуль габаритами 3,3 x 3,3 x 3,3 м оснащён необходимой инфраструктурой, при этом часть помещений может находиться ниже уровня воды. Постройка способна перемещаться по воде со скоростью 5,5 км/ч.
Модуль Супер. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Супер. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Супер. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Супер. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Супер. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Супер. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Супер. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Супер. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Супер. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Супер. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Супер. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Супер. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Супер. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Супер. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение


***

Модуль «Заплатка»

«Заплаткой» предлагают латать пустующие участки в исторической части города и промышленных районах. Она пригодится в тех случаях, когда снести весь квартал и построить что-то новое или нецелесообразно, или запрещено законом, а оставить прореженную застройку как есть, значит обречь её на полное исчезновение. Размер каждого модуля подбирается индивидуально.
Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

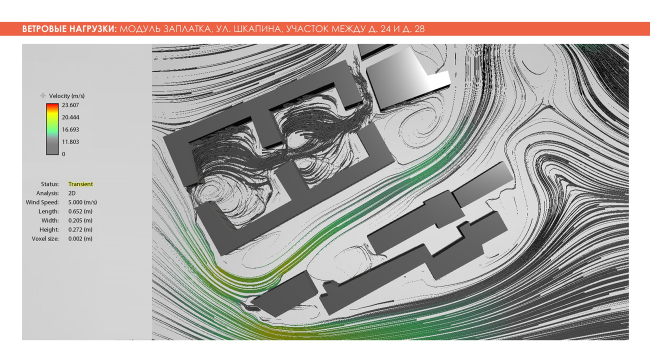

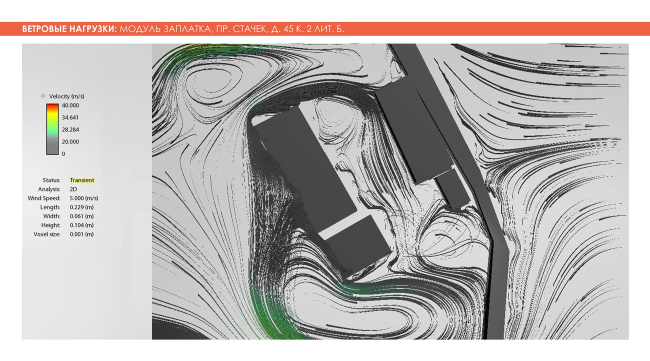

Ветровые нагрузки. Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Ветровые нагрузки. Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

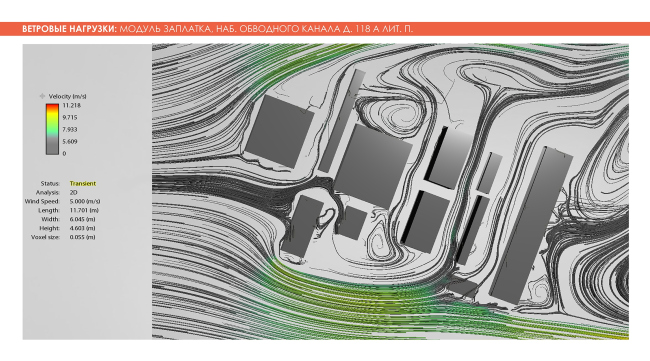

Ветровые нагрузки. Модуль Заплатка.Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Ветровые нагрузки. Модуль Заплатка.Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Ветровые нагрузки. Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Ветровые нагрузки. Модуль Заплатка. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

***

Модуль «Форт»

Разработан специально для острова Котлин. В 2020-2025 годах власти Петербурга планируют намыть там новые территории, и команда молодых архитекторов предлагает на восточном окончании новообразованных земель сформировать сеть жилых домов, сверху похожую на дерево. «Стволом» станет дорога с отходящими от него «ветвями», которые в свою очередь оканчиваются «листьями» – фортами. Каждый форт составлен из нескольких модулей и представляет собой двухуровневую постройку с магазинами, кафе, аптеками, и, возможно, детскими садами на первых этажах и жилыми площадями – на верхних.
Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

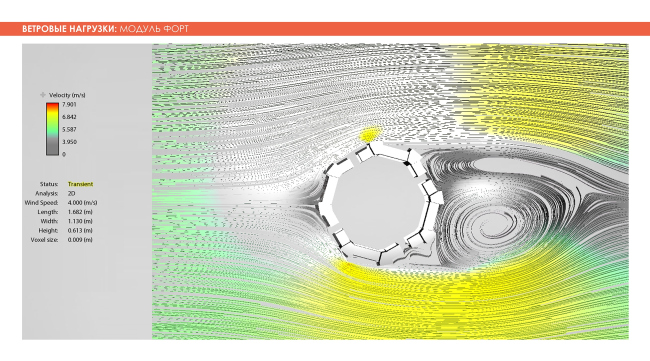

Ветровые нагрузки. Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Ветровые нагрузки. Модуль Форт. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

***

Модуль «Вилла»

Сценарий преследует две цели: разуплотнение центра города и переезд в более экологичное место. Каждый этаж высотки-виллы является садоводческим хозяйством со своим домом, при этом участки располагаются не по горизонтали, а по вертикали. Стеклянные перегородки вкупе с системой климат-контроля позволят создать любые климатические условия, от субтропических до полярных. В основе конструкции лежит модуль 9 x 9 x 9 м с деревянным каркасом. Ядро жёсткости образовано лифтовым узлом для автомобилей.
Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Ветровые нагрузки. Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Ветровые нагрузки. Модуль Вилла. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

***

Модуль «Небоскрёб»

Благодаря развитию воздушного транспорта и отказу от наземных коммуникаций человечество сможет позволить себе обитать в самых отдалённых частях планеты. С помощью компонентов Adaptive Integrated Module на пока невостребованных землях будут расти целые вертикальные города. В каркас-заготовку по индивидуальному запросу встраиваются модули 6,6 x 6,6 x 6,6 м.
Модуль Небоскрёб. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Небоскрёб. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Небоскрёб. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Небоскрёб. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Небоскрёб. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Небоскрёб. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

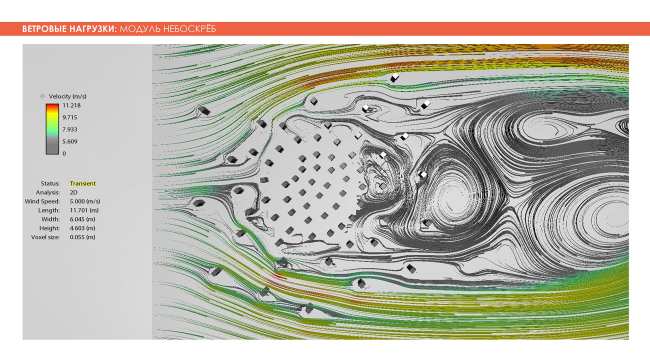

Ветровые нагрузки. Модуль Небоскрёб. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Ветровые нагрузки. Модуль Небоскрёб. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

***

Модуль «Марсианин»
Грядущая колонизация Марса потребует жилья для переселенцев, и оптимально решить эту задачу сможет модульная система Adaptive Integrated Module. Поскольку отправка материалов и техники с Земли потребует колоссальных вложений, дома предлагается строить из местных материалов по технологии 3D-печати. Модули будут производить некоторые необходимые для проживания компоненты: из атмосферы Марса – азот и аргон, из влажных отходов – непитьевую воду, а тепло, выделяемое человеком и электроприборами, направят на поддержание оптимальной температуры в жилых модулях.
Модуль Марсианин. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Марсианин. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Марсианин.Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Марсианин.Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Марсианин. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Марсианин. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Марсианин. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Марсианин. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Модуль Марсианин. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Модуль Марсианин. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

***

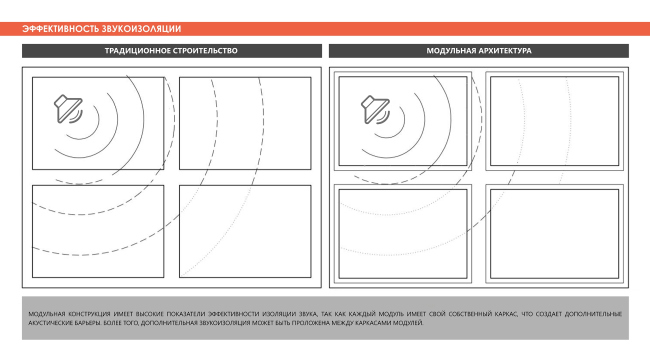

Эффективность звукоизоляции (в сравнении). Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Эффективность звукоизоляции (в сравнении). Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

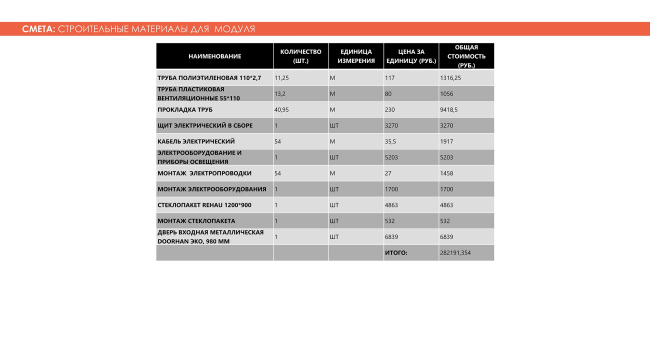

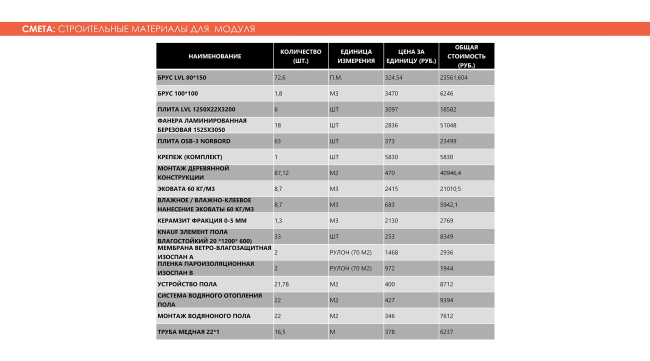

Смета: строительные материалы для модуля. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Смета: строительные материалы для модуля. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Смета: строительные материалы для модуля. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Смета: строительные материалы для модуля. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

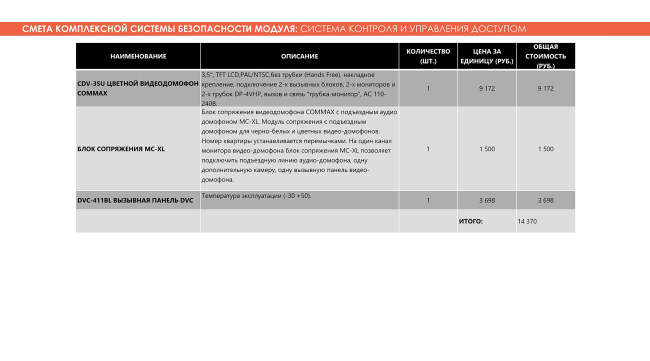

Смета комплексной системы безопасности модуля: система контроля и управления доступом. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Смета комплексной системы безопасности модуля: система контроля и управления доступом. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

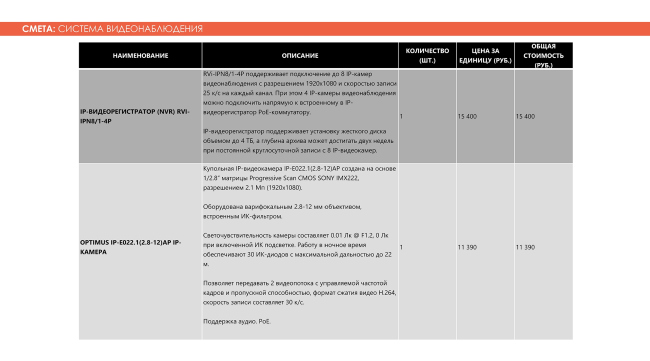

Смета: система видеонаблюдения. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Смета: система видеонаблюдения. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Смета: система видеонаблюдения. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Смета: система видеонаблюдения. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

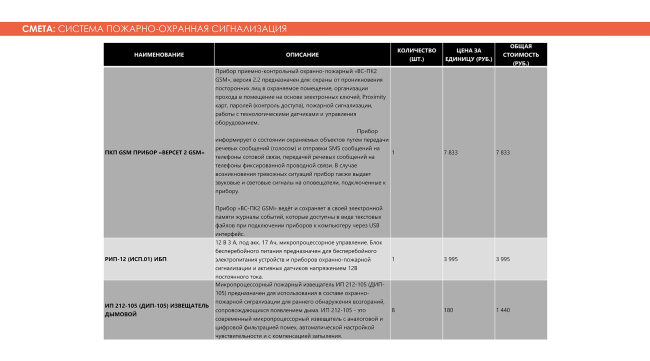

Смета: система пожарно-охранной сигнализации. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Смета: система пожарно-охранной сигнализации. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Смета: система пожарно-охранной сигнализации. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Смета: система пожарно-охранной сигнализации. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

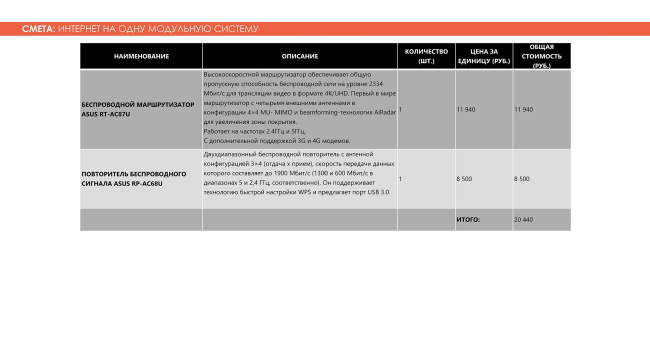

Смета: интернет на одну модульную систему. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Смета: интернет на одну модульную систему. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение

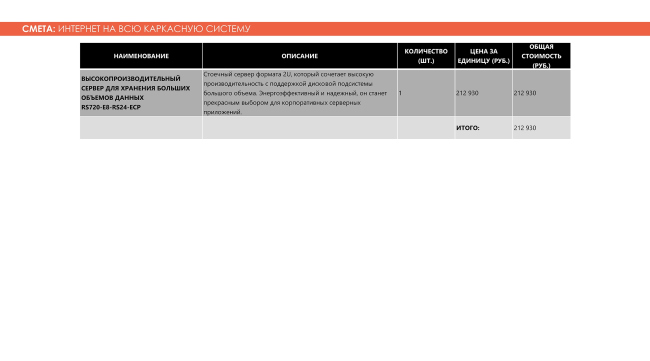

Смета: интернет на всю каркасную систему. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Смета: интернет на всю каркасную систему. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Преимущество модульной системы. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Преимущество модульной системы. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
Этапы создания. Adaptive Integrated Module, проект. Изображение предоставлено авторами проекта
Этапы создания. Adaptive Integrated Module, проект. Изображение предоставлено авторами проектаоткрыть большое изображение
