«Итальянский квартал» на Долгоруковской ул. в Москве. Мастерская Михаила Филиппова
© Михаил Филиппов

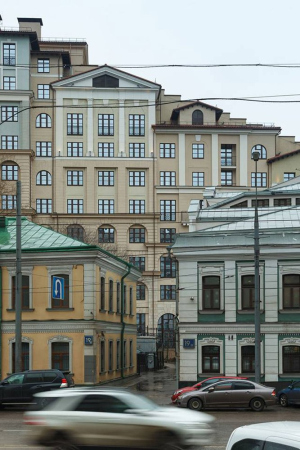

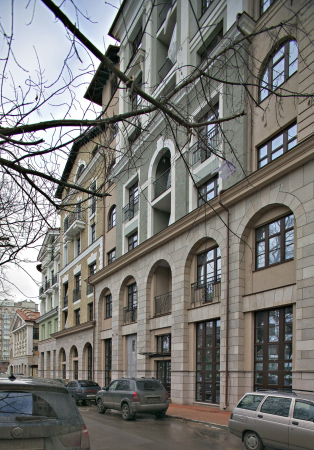

«Итальянский квартал» стал кусочком Италии в центре Москвы. Он выглядит как традиционный средиземноморский город на холме. Черепичные крыши всех цветов и оттенков от оранжевого до бордового составляют колористическое очарование итальянских городов. Живописный городской пейзаж из множества черепичных крыш с «римским» уклоном, созданный в «Итальянском квартале», уникален для столицы. До сих пор в Москве и других российских городах относились к крышам как к технической, а не эстетической составляющей (собственно говоря, крыш в Москве почти не видно, потому что рельеф города не выражен, несмотря на семь холмов). В «Итальянском квартале» придуман отличный прием – террасная ступенчатая композиция: это позволяет любоваться фактурой черепичных крыш и жильцам дома, и остальным горожанам, проходящим мимо или работающим в зданиях напротив. Доктор-дантист, чей кабинет расположен на Долгоруковской улице с видом на «Итальянский квартал», рассказывал архитектору, что у него бизнес пошел в гору, когда достроили жилой комплекс, так как клиенты обожают этот вид, у них даже боль от него проходит.
-
![zooming]()
1 / 6«Итальянский квартал» на Долгоруковской ул. в Москве. Мастерская Михаила Филиппова© Михаил Филиппов
-
![zooming]()
2 / 6«Итальянский квартал» на Долгоруковской ул. в Москве. Мастерская Михаила Филиппова© Михаил Филиппов
-
![zooming]()
3 / 6«Итальянский квартал» на Долгоруковской ул. в Москве. Мастерская Михаила Филиппова© Михаил Филиппов
-
![zooming]()
4 / 6«Итальянский квартал» на Долгоруковской ул. в Москве. Мастерская Михаила Филиппова© Михаил Филиппов
-
![zooming]()
5 / 6«Итальянский квартал» на Долгоруковской ул. в Москве. Мастерская Михаила Филиппова© Михаил Филиппов
-
![zooming]()
6 / 6«Итальянский квартал» на Долгоруковской ул. в Москве. Мастерская Михаила Филиппова© Михаил Филиппов
Радиальные корпуса «Итальянского квартала» постепенно понижаются от десяти до четырех этажей по направлению к полукруглой площади и исторической колокольне церкви Св.Николая. Эта композиция позволила устроить террасы во многих квартирах, – появление в Москве в 2013 году террасного дома само по себе стало большим событием, – и создать живописный рельеф крыш (о том, как важен угол уклона крыши см. ниже в комментарии Михаила Филиппова). Все самое прекрасное: террасы, мансарды и черепичные крыши – соединилось в одном ансамбле. И архитектор принял логичное решение – наполнить мансарды естественным светом через мансардные окна VELUX.
-
![zooming]()

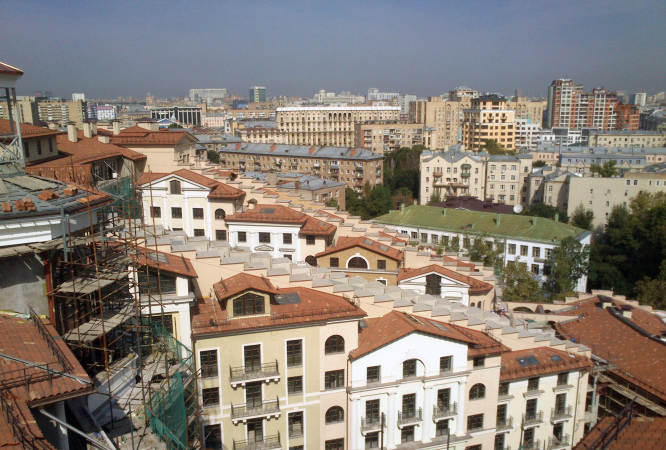

1 / 4«Итальянский квартал» на Долгоруковской ул. в Москве; фрагмент фото. Мастерская Михаила Филиппова. На кровле – около 200-сот мансардных окон VELUX WoodLine GGL – самых безопасных окон VELUX: ударопрочное закаленное стекло снаружи и ламинированное стекло «триплекс» изнутри для защиты от осколков
-
![zooming]()
2 / 4«Итальянский квартал» на Долгоруковской ул. в Москве; фрагмент фото. Мастерская Михаила Филиппова. На кровле – около 200-сот мансардных окон VELUX WoodLine GGL – самых безопасных окон VELUX: ударопрочное закаленное стекло снаружи и ламинированное стекло «триплекс» изнутри для защиты от осколков
-
![zooming]()
3 / 4«Итальянский квартал» на Долгоруковской ул. в Москве. Мастерская Михаила Филиппова. На кровле – около 200-сот мансардных окон VELUX WoodLine GGL – самых безопасных окон VELUX: ударопрочное закаленное стекло снаружи и ламинированное стекло «триплекс» изнутри для защиты от осколков© Михаил Филиппов
-
![zooming]()
4 / 4«Итальянский квартал» на Долгоруковской ул. в Москве. Мастерская Михаила Филиппова. На кровле – около 200-сот мансардных окон VELUX WoodLine GGL – самых безопасных окон VELUX: ударопрочное закаленное стекло снаружи и ламинированное стекло «триплекс» изнутри для защиты от осколков© Михаил Филиппов

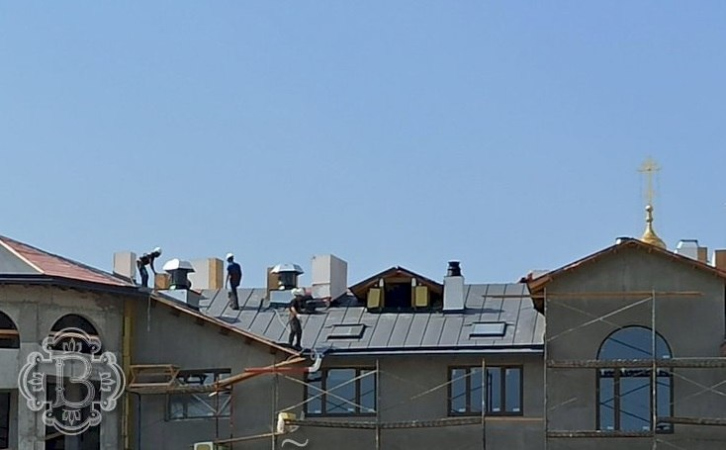

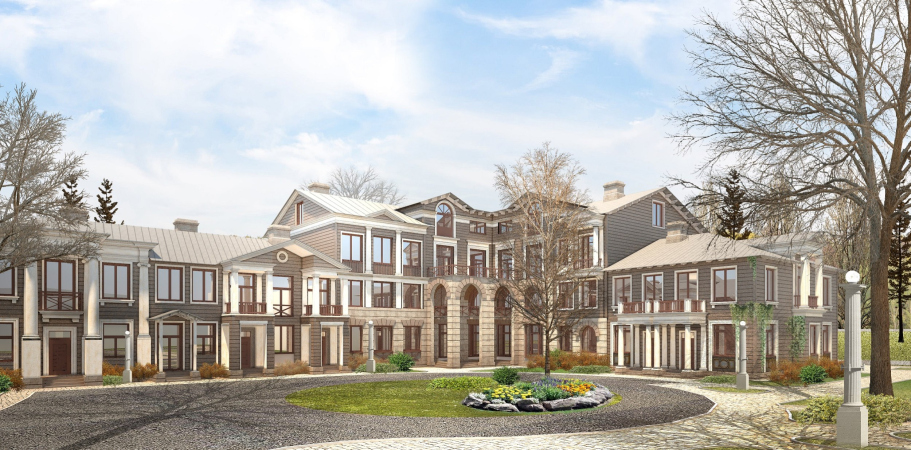

Найденные решения были развиты Михаилом Филипповым в ЖК «Вознесенский» в центре Тюмени. Здесь нет акцента на террасы, но силуэт крыш не менее затейливый и живописный. Ансамбль представляет собой композицию вокруг исторической Георгиевско-Вознесенской церкви, которая является одним из главных архитектурных памятников Тюмени. Дома располагаются как бы венцом, образуя красивые открыточные виды вместе с храмом.
-
![zooming]()

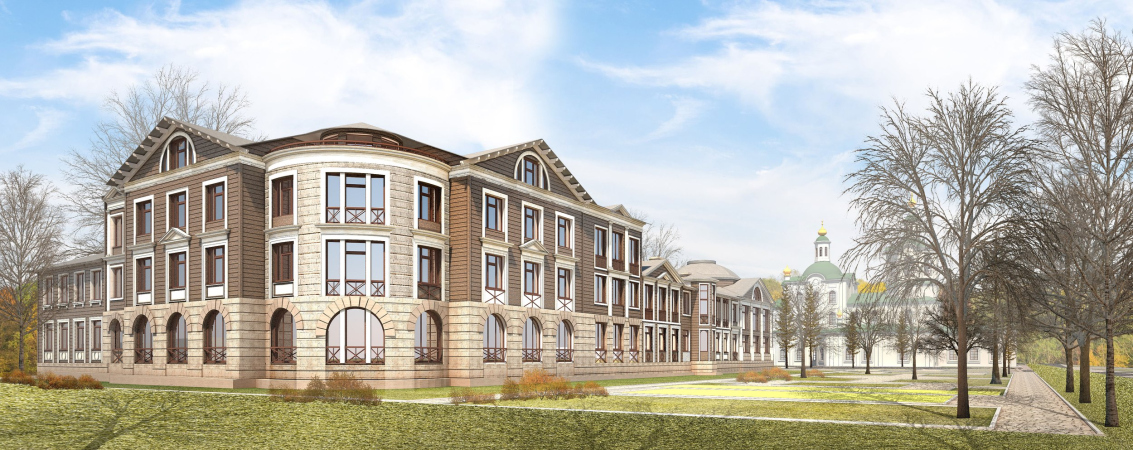

1 / 3ЖК «Вознесенский» в Тюмени. Мастерская Михаила Филиппова© предоставлено застройщиком «Восток Девелопмент»
-
![zooming]()
2 / 3ЖК «Вознесенский» в Тюмени. Мастерская Михаила Филиппова© предоставлено застройщиком «Восток Девелопмент»
-
![zooming]()
3 / 3ЖК «Вознесенский» в Тюмени. Мастерская Михаила Филиппова© предоставлено застройщиком «Восток Девелопмент»
ЖК «Вознесенский» – часть большой градостроительной концепции, также выполненной Михаилом Филипповым. В излучине реки Туры, где она поворачивает на 180 градусов, планируется целый традиционный город, который при путешествии по реке будет открываться эффектными панорамами. Излучина расположена напротив древнего Троицкого монастыря, архитектурной доминанты заречной части. Город заречной части – это город бульваров с большим количеством прогулочных маршрутов, город-сад в буквальном смысле слова. Из окон ЖК «Вознесенский», который расположен вблизи набережной, откроются прекрасные городские пейзажи. Ансамбль активно строится, в верхних этажах будущие жильцы смогут обустроить светлые и уютные мансарды с «велюксами».
-
![zooming]()
1 / 3ЖК «Вознесенский» в Тюмени. Мастерская Михаила Филиппова© предоставлено застройщиком «Восток Девелопмент»
-
![zooming]()
2 / 3ЖК «Вознесенский» в Тюмени. Мастерская Михаила Филиппова© предоставлено застройщиком «Восток Девелопмент»
-
![zooming]()
3 / 3ЖК «Вознесенский» в Тюмени. Мастерская Михаила Филиппова© предоставлено застройщиком «Восток Девелопмент»
О личном опыте использования мансардных окон в проекте archi.ru расспросил архитектора Михаила Филиппова.
Михаил Филиппов:
"Я использую окна VELUX во всех моих проектах. Но в отличие от моих коллег, я держу «римский» уклон кровли 22,5 градуса. Это очень удобно, дает огромные преимущества, хотя якобы уменьшает объем помещения. Если применять мансардные окна стандартным способом, то из них видно только небо. А ведь, главное в окнах то, что в них можно смотреть. Отсутствие вида из окна – это катастрофа.
Мои коллеги в большинстве своем располагают мансардные окна ошибочным образом. Стандартные современные требования к жилым мансардам – полтора метра от пола до начала уклона кровли – превращают мансардные окна в зенитные фонари, в которые невозможно взглянуть и которые стоящему человеку невозможно открыть поднятой вверх рукой. Это неправильно. Если окна VELUX располагать низко от края внутренней плоскости кровли, то к такому окну можно подойти и в него посмотреть, открыть его и закрыть. А то место у стены, которое становится трудно доступным, надо использовать для встроенной мебели, поставить там столы, шкафы и т.д. Именно так я поступил в своей мастерской, которая находится в старинном здании XVIII века. Окно VELUX в результате становится как бы люкарной, мансардным окном, в которое можно взглянуть на природу", – объясняет архитектор.
-
![zooming]()

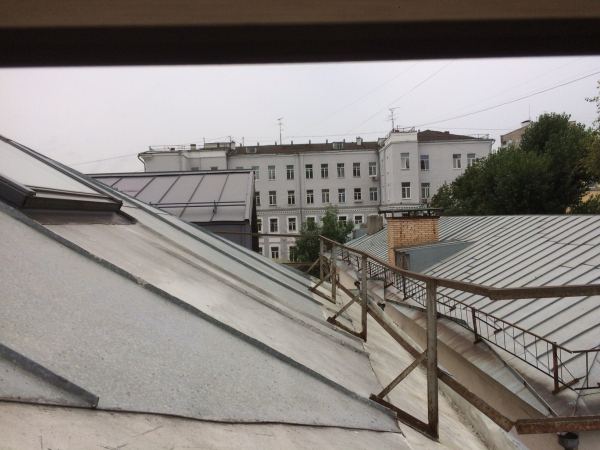

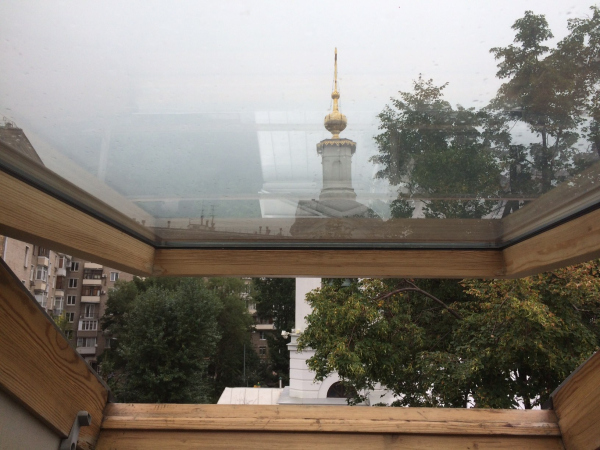

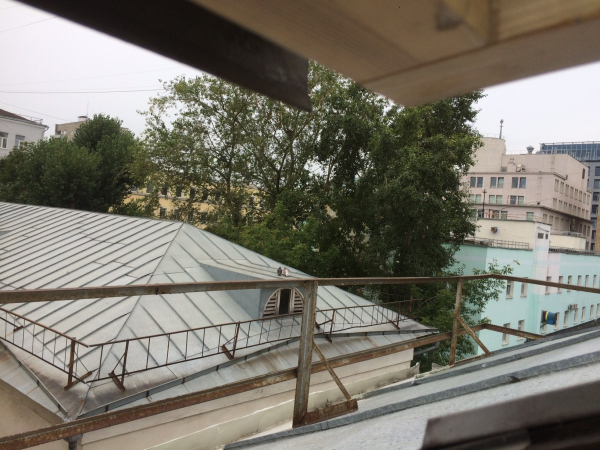

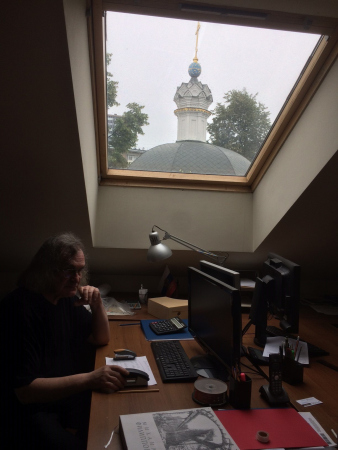

1 / 8Мансарда в центре Москвы© фотография archi.ru
-
![zooming]()
2 / 8Мансарда в центре Москвы© фотография archi.ru
-
![zooming]()
3 / 8Мансарда в центре Москвы© фотография archi.ru
-
![zooming]()
4 / 8Мансарда в центре Москвы© фотография archi.ru
-
![zooming]()
5 / 8Мансарда в центре Москвы© фотография archi.ru
-
![zooming]()
6 / 8Мансарда в центре Москвы© фотография archi.ru
-
![zooming]()
7 / 8Мансарда в центре Москвы© фотография archi.ru
-
![zooming]()
8 / 8Мансарда в центре Москвы. Арх. Михаил Филиппов© фотография archi.ru
"Моя знаменитая квартира на Чистых прудах, которая публиковалась во всех интерьерных журналах, про которую снимали телепередачи, именно так устроена. Там по всему периметру стоят мансардные окна, и образуется панорамный вид на Москву. Кроме того из такого окна даже можно устроить выход на плоскую часть кровли, как у нас предполагалось на Чистопрудном бульваре, просто руки не дошли. Конечно, если есть ограждение крыши", – рассказывает о своем проекте Михаил Филиппов.
Квартира на Чистопрудном бульваре в Москве.
© Михаил Филиппов
"Вообще окна в крышах имеют очень древнее происхождение, подобные окна использовались и в Средневековье, и раньше. Круглое окно вентилирует кувуклию в храме Гроба Господня в Иерусалиме. А современный город без мансардных окон и представить невозможно. Поскольку маленькое окно неудобно и дает мало света, в таких случаях можно делать сдвоенные, строенные окна VELUX и даже составить большое окно из четырех частей. Но нижняя открываемая часть должна быть сделана таким способом, как я описал. Чтобы это было близко к размеру подоконника, чтобы можно было взглянуть в окно. В «Итальянском квартале» много таких комбинированных окон, впрочем, в этом жилом комплексе у меня есть и вертикальные окна-люкарны. В ЖК «Вознесенский» также очень широко применяются мансардные окна.
Окна VELUX дают колоссальные возможности, но работать с ними надо умно. Вообще, я разработал целую систему, которая чрезвычайно удобна для размещения окон VELUX. Даже мог бы целый СНИП написать на эту тему. Вопрос только в том, чтобы не было препятствий на крыше для сползания снега, чтобы не возникали снеговые мешки. Например, когда окна VELUX лежат на низких уклонах, они делают инсолируемой северную сторону. Потому что при низком уклоне, солнце попадает даже в северные окна. Моя мансарда, обращенная окнами строго на север, в марте залита солнцем, начиная с четырех часов дня. Такого рода пространство в условиях расчета инсоляции может считаться жилым помещением. Если кровля наклонная, то окно превращается в люкарну, как в старых мансардах, то есть в нормальное окно, из которого что-то видно. Архитектор должен аккуратно работать с кровлей. Потому что кровля – это корона здания. У нас в реставрациях и новоделах среди тысячи реставраций нет ни одного нормального карниза. Когда хотят убить, бьют в голову, поэтому первый удар нанесен «коронам».
Хотел бы еще сказать о роли мансард и крыш в силуэте города. Часто окна VELUX делают на мансардах, крытых железом, которые имеют очень высокий уклон. Мало того, что окно становится недоступным, но и возникает наклонная, уродливая, металлическая стена, которая к тому же перегревается. В целом мансарды с высоким уклоном с переломом кровли а ля Франция или многоэтажные мансарды, типичные для средневековой Германии, не характерны для России. У нас больше распространен итальянский вариант. Я делаю окна VELUX на нормальной кровле с «римским» уклоном, поэтому мои дома не портят силуэты памятников архитектуры и городских крыш в целом. На мой взгляд, VELUX может спасти город от надстроек при соблюдении всех ноу-хау. И без увеличения этажности можно создать полноценное помещение. Но, конечно, хорошо это может сделать только мастер", – делится своими соображениями Михаил Филиппов.
