Грани света

Параметрическое моделирование помогло апарт-отелю в комплексе Grani не затенять окружающие постройки, а окна Velux – обеспечить светом разнообразные внутренние пространства. Другая их заслуга: деликатное дополнение реконструированных исторических корпусов комплекса.

Объект
Архитектура Реклама
mainImg
Компaния:
VELUX (Велюкс)
Контакты:


Многофункциональный комплекс GRANI – один из удачных примеров современной реконструкции и застройки в исторической части Петербурга, успех которого обеспечили нестандартные архитектурные решения, предложенные Институтом Территориального Развития, а также высококачественные материалы, в числе которых – мансардные окна Velux, с помощью которых помещения здания в плотно застроенном районе получили не только достаточное количество естественного света, но и красивые виды.

МФК GRANI располагается на Петроградской стороне, в квартале, ограниченном улицами Большая Зеленина и Корпусная. В этой части города архитектурная среда разнообразна и часто не по-петербургски дискретна: доходные дома XIX века перемежаются с корпусами краснокирпичных фабрик, конструктивистских заводов и типовой застройкой середины прошлого века. Немало здесь и современной архитектуры, которая заполняет лакуны: в соседних с рассматривамым участком кварталах построен ЖК «Мендельсон» по проекту бюро Intercolumnium, рядом с Левашовским заводом возводится ЖК Futurist бюро Евгения Герасимова, узнаваем стал ЖК «Дом Люмьера» мастерской «Витрувий и сыновья».

Комплекс Grani – еще одна «инъекция» современной застройки в ткань Петроградского района. Он состоит из трех корпусов, два из которых, реконструированные, выходят на разные улицы, а третий, совершенно новый, соединяет их через двор жилого квартала. Получившийся сложный гибрид – плод работы над слоями истории, нормами и контекстом.
zooming
МФК GRANI
Изображение предоставлено Институтом Территориального Развития

Очевидно, что вписать новое здание в пространство двора – задача не из простых. Чтобы не лишить никого из жильцов дневного света, специалисты Института Территориального Развития воспользовались возможностями BIM-проектирования. С помощью инсоляционного скрипта в редакторе Grasshopper архитекторы получили «глыбу» – массу будущего здания, которая не затеняла бы окна соседних домов. Затем отсекли лишнее, организовали внутреннее пространство и коммуникации. Получилось «экологичное» по отношению к окружению здание с переменной этажностью и интересным силуэтом: удачный пример взаимодействия машины и человека, когда параметрическое моделирование изначально используется не для дизайна фасада, а как инструмент анализа, но результат все равно имеет художественный потенциал.
zooming
МФК GRANI
Изображение предоставлено Институтом Территориального Развития
zooming
МФК GRANI
Изображение предоставлено Институтом Территориального Развития

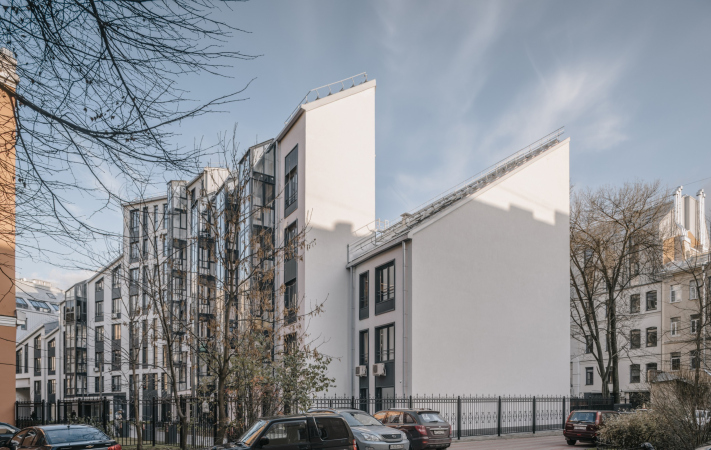

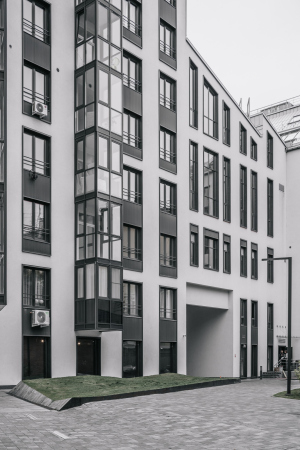

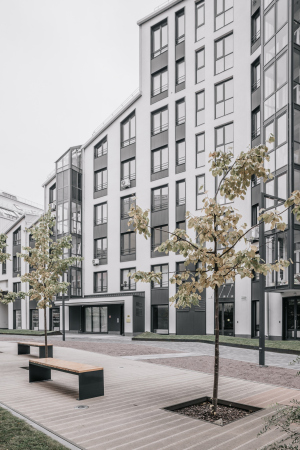

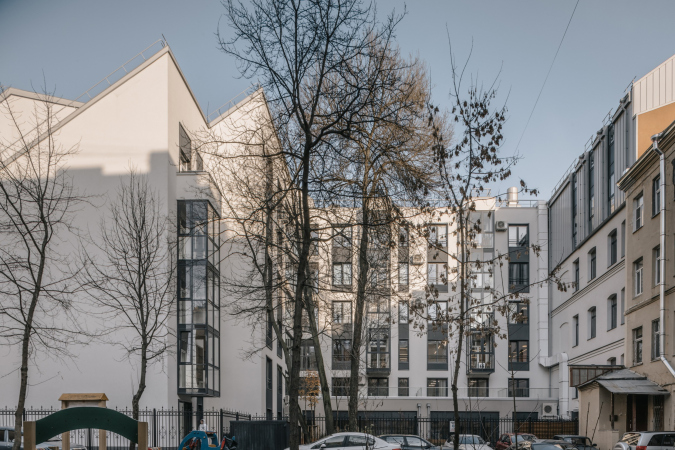

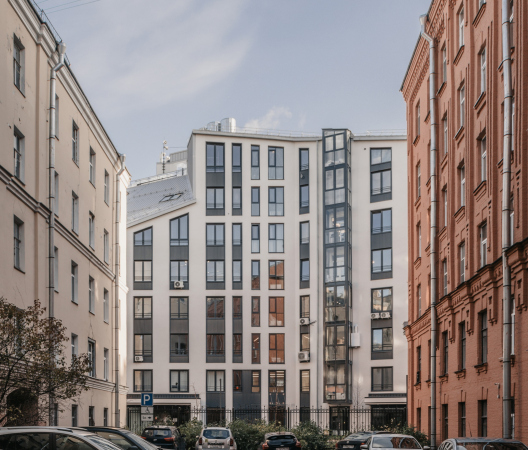

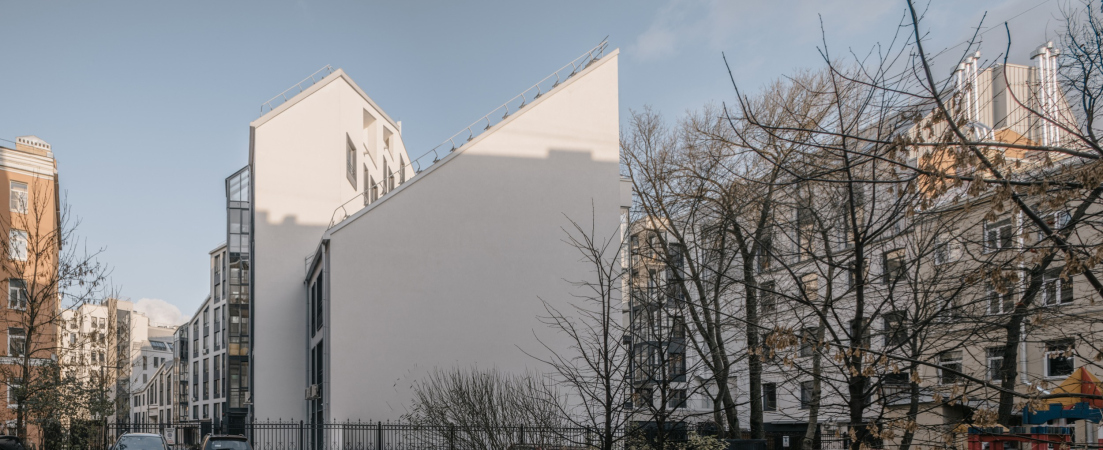

Итак, ломаные линии, сложная кровля и в целом конфигурация корпуса, в котором разместится апарт-отель, – это ответ на инсоляционные нормы. Экспрессивной кровле, благодаря которой все здание приобрело запоминающийся образ, противопоставлены лаконичные фасады, выполненные в светлой штукатурке, «понятной» соседним домам. Еще один плюс получившейся структуры – разнообразие внутренних пространств: в отеле есть номера с террасами, застекленными балконами, лоджиями, особенно широкий ряд типологий, по вышеупомянутым причинам, возник в мансардном этаже. Чтобы в достаточной степени обеспечить эти помещения естественным светом, архитекторы обратились к компании Velux, ведущему производителю мансардных окон.

Специалисты помогли подобрать оптимальный для данного объекта тип окна – классический. Эта модель с рамой из клееной сосны, которая отрывается по центральной оси, – одна из самых продаваемых в широком ассортименте Velux. Поскольку ручка располагается сверху, открывать такое окно удобно даже в том случае, если под ним установлена мебель – подходящее решение для рабочей зоны. Ручка совмещена с воздухообменным клапаном, поэтому проветривать комнату можно при закрытом окне, оберегая тишину. Компания Velux также подготовила узлы и детальную спецификацию, провела надзор за установкой окон.
  • zooming
    1 / 6
    МФК GRANI
    Фотография © Григорий Соколинский
  • zooming
    2 / 6
    МФК GRANI
    Фотография © Григорий Соколинский
  • zooming
    3 / 6
    МФК GRANI
    Фотография © Григорий Соколинский
  • zooming
    4 / 6
    МФК GRANI
    Фотография © Григорий Соколинский
  • zooming
    5 / 6
    МФК GRANI
    Фотография © Григорий Соколинский
  • zooming
    6 / 6
    МФК GRANI
    Фотография © Григорий Соколинский

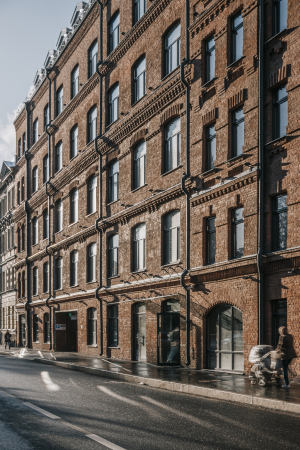

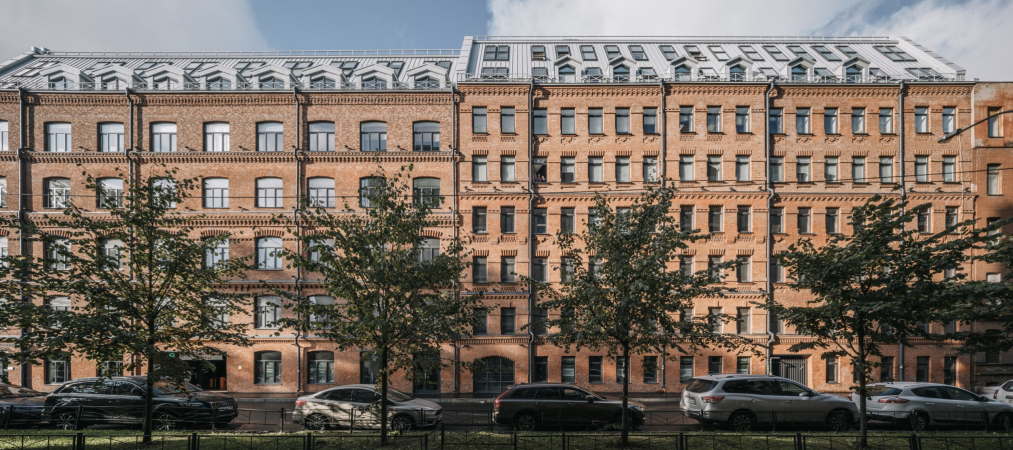

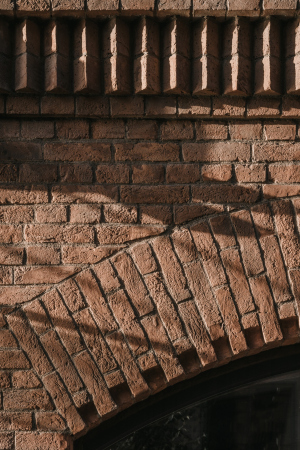

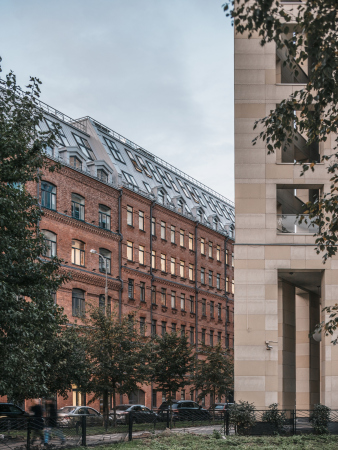

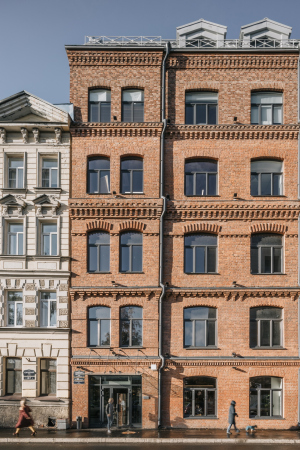

Два кирпичных здания на Корпусной улице, в которых теперь размещаются офисы, строились для фабрики платочно-вязальных изделий товарищества «Конради и Энгель» на рубеже XIX-XX веков. В советское время их отдали заводу «Электронприбор» и надстроили.

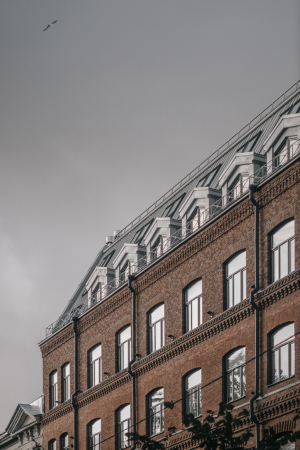

Надстройку хотели заменить контрастным современным объемом, но пришлось «клонировать» архитектуру исторических этажей и добавить двухуровневую мансарду, поскольку, по словам главного архитектора Института Елены Мироновой, в городе принципы Афинской хартии почему-то не всегда поддерживаются. Чтобы акцентировать границу старого и нового, а также сохранить цельность корпуса и избежать новодельного эффекта, использовали три вида реставрационного кирпича, который везли из Бельгии и Эстонии. Несмотря на то, что здание потеряло аутентичную форму, работа с подлинностью материала вызывает уважение – в этом проекте имеет место именно реставрация: с расчисткой исторической кладки и тщательным подбором нового материала. К сожалению, в нашем городе это все еще редкий случай восстановительных работ, особенно, когда речь идет о зданиях, которые не имеют охранного статуса.

Компания Velux и здесь сыграла важную роль: для создания ритма и гармонии с фасадным остеклением в мансардах применялись не традиционные отдельно стоящие окна, а комбинации модулей разных размеров, собранных в единый блок.

Также здесь применялось другое, довольно редкое для петербургской реконструкции решение: оконный блок из совмещенных мансардного и фасадного элементов. Благодаря такой комбинации помещения получили не только верхний свет через наклонное окно в кровле, но и хороший обзор. Фасадный элемент крепится непосредственно к фасадному окну, что минимизирует ширину импоста и создает ощущение единой светопрозрачной конструкции.
  • zooming
    1 / 6
    МФК GRANI
    Фотография © Григорий Соколинский
  • zooming
    2 / 6
    МФК GRANI
    Фотография © Григорий Соколинский
  • zooming
    3 / 6
    МФК GRANI
    Фотография © Григорий Соколинский
  • zooming
    4 / 6
    МФК GRANI
    Фотография © Григорий Соколинский
  • zooming
    5 / 6
    МФК GRANI
    Фотография © Григорий Соколинский
  • zooming
    6 / 6
    МФК GRANI
    Фотография © Григорий Соколинский

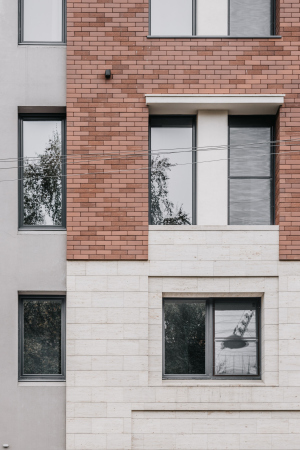

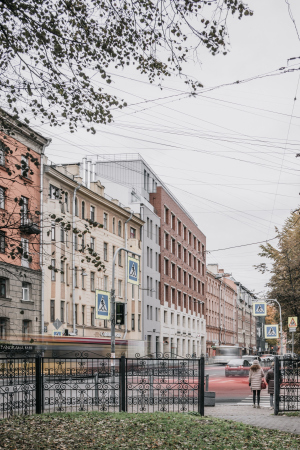

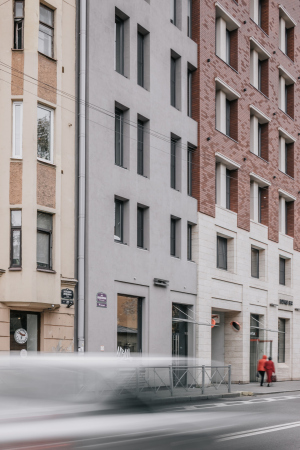

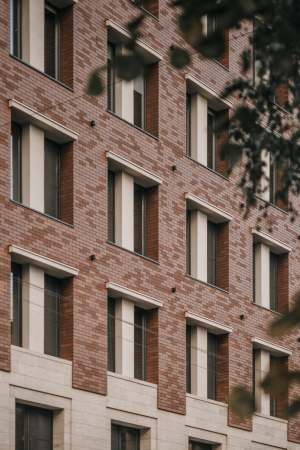

Корпус на Большой Зелениной, типовое здание 1950 года, заказчик также решил реконструировать. Архитекторы поправили пропорции проемов, оставив конструктив, скатную кровлю разобрали и надстроили в рамках высотного регламента. Новый «слой» фасада из клинкера и травертина увязал здание с контекстом улицы, смягчил место примыкания к краснокирпичному соседу. Цвет для «остова», где за штукатурной поверхностью прячется старая советская стена, позаимствовали у доходного дома герцога Николая Лейхтенбергского, расположенного неподалеку.
  • zooming
    1 / 4
    МФК GRANI
    Фотография © Григорий Соколинский
  • zooming
    2 / 4
    МФК GRANI
    Фотография © Григорий Соколинский
  • zooming
    3 / 4
    МФК GRANI
    Фотография © Григорий Соколинский
  • zooming
    4 / 4
    МФК GRANI
    Фотография © Григорий Соколинский

Название комплекса удачно отражает его суть – он действительно получился многогранным и многослойным как визуально, так и функционально: помимо апарт-отеля и офисов здесь вскоре появится фитнес-центр, на первых этажах открываются магазинчики и кафе, благоустроенный двор открыт всем жителям города.

Поставщики, технологии

VELUX (Велюкс)

27 Апреля 2020
