Решения Hilti для светопрозрачных конструкций

Чтобы остекление было не только красивым, но надёжным и безопасным, изначально необходимо выбрать витражную систему, подходящую для конкретного объекта. В зависимости от задач, стоящих перед архитекторами и конструкторами, Hilti предлагает ряд решений и технологий, упрощающих работу по монтажу светопрозрачных конструкций и обеспечивающих надежность, долговечность и безопасность узлов их крепления и примыкания к железобетонному каркасу здания.

Мария Трошина

Автор текста:
Мария Трошина

mainImg
Компaния:
представительство компании HILTI на Архи.ру
0 Здания с фасадами из светопрозрачных конструкций прочно вошли в современную  архитектуру. Фасадное остекление придает зданиям привлекательный внешний вид, создает возможность обзора. Современные производители стекол предлагают широкий арсенал решений для зданий и сооружений любой этажности и планировки: увеличиваются размеры стеклянного полотна, разрабатываются энергоэффективные решения. Однако не стоит забывать, что большое значение в разработке фасадных решений играет выбор витражной  конструкции, метод ее крепления к несущему основанию и монтажа.  Hilti предоставляют эффективный и действенный метод установки светопрозрачных конструкций и обеспечивают сопротивление нагрузкам в течение всего срока службы фасада.
Предоставлено Hilti


Системы Hilti на все случаи жизни

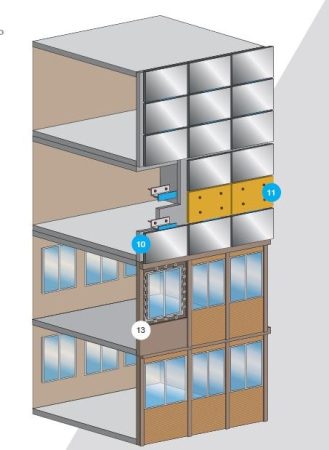

Навесные вентилируемые фасады с разными облицовками, как и светопрозрачные конструкции, механически связаны с несущей конструкцией здания и должны оставаться конструктивно стабильными все время эксплуатации. При проектировании узлов крепления учитываются следующие нагрузки:

• Собственный вес
• Ветровые нагрузки
• Снег и лед
• Динамические (ударные) нагрузки
• Особые случаи (сейсмические нагрузки, вывески)
zooming
Предоставлено Hilti


Анкерные каналы Hilti: надежность и экономия

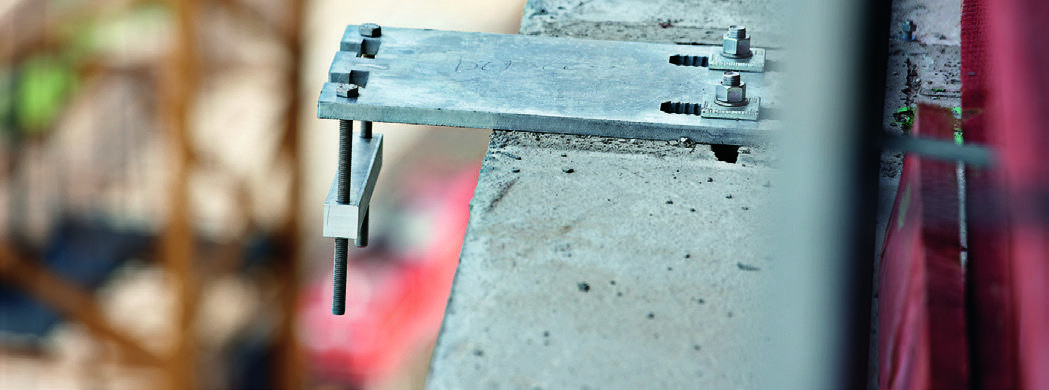

Традиционно для монтажа навесных конструкций используется анкерный крепеж: кронштейны навесных конструкций крепятся одним анкером или группой анкеров, установленными в строительном основании.
При монтаже светопрозрачных конструкций, которые,  как правило, исполняют в модулях,  главной проблемой становится их большая площадь. Крепление таких конструкций через кронштейны в высокоармированный бетон по месту – очень трудоемкий процесс: необходимо произвести существенное количество точек крепления для монтажа фасадных кронштейнов, что подразумевает бурение отверстия в тяжело армированном бетоне, монтирование анкера. Существенным фактором, влияющим на безопасность, при использовании светопрозрачных конструкций в высотных зданиях, является и большой вес предсобранных витражных модулей, и их подверженность сильнейшим ветровым нагрузкам, а значит к монтажным узлам в таких условиях предъявляются особые требования.  Для случаев, когда существуют такие дополнительные нагрузки и объемы здания значительны,  лучше подходят  анкерные каналы Hilti. Это оптимальное решение, которое сокращает время  монтажа и упрощает его процесс, а следовательно и экономит средства.
  • zooming
    Предоставлено Hilti
  • zooming
    Предоставлено Hilti

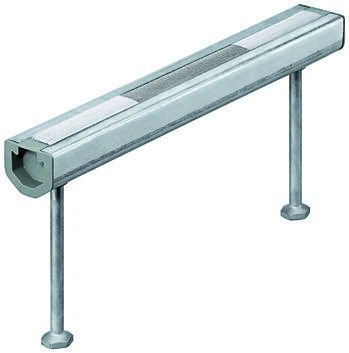

Анкерный канал представляет собой готовое заводское изделие, состоящее из профиля с кромками и закрепленными к нему с обратной стороны анкерами. Канал устанавливается в опалубку будущей конструкции и замоноличивается при ее бетонировании.
Вся конструкция удерживается в основании благодаря уширениям, которые имеются на анкерах, которые могут работать как при контакте с армированием, так и без него. Профиль канала имеет кромки, загнутые внутрь, необходимые для того, чтобы установить специальный Т-образный болт и закрепить на него кронштейн для крепления светопрозрачной конструкции.

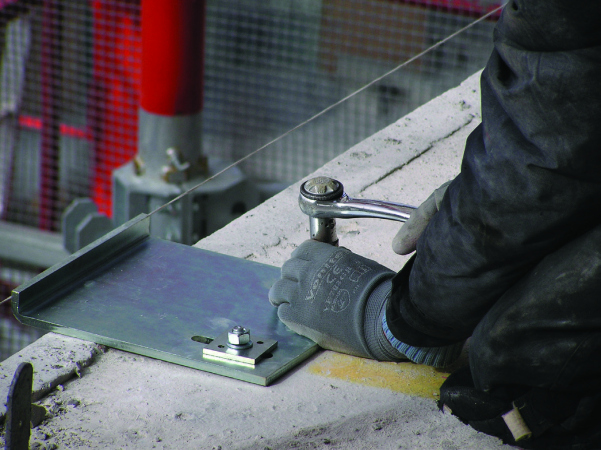

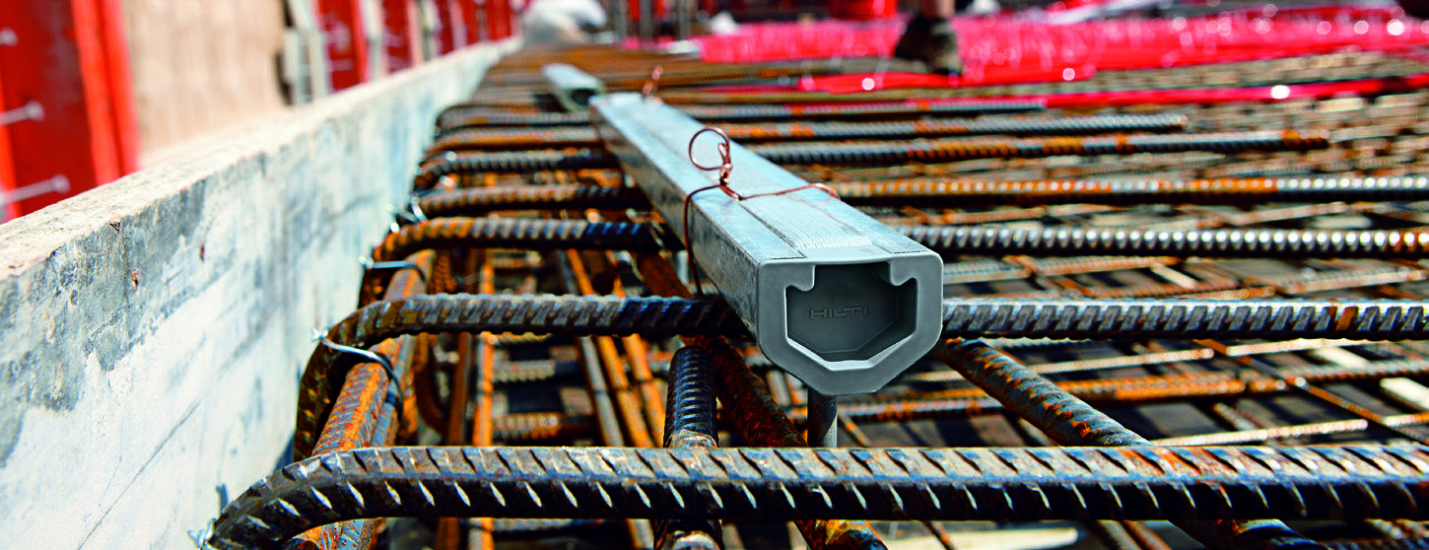

Анкерный канал Hilti, подобранный по техническим расчетам под конкретный проект, устанавливается на этапе монолитных работ до начала заливки бетоном.
Для того, чтобы в канал, куда в будущем будет установлен Т-образный болт, удерживающий кронштейн, не попадал бетон, внутрь его устанавливают наполнитель из пенополиэтилена. Для удобства его извлечения после проведения бетонных работ предусмотрена отрывная лента.
zooming
Предоставлено Hilti

В портфолио компании Hilti представлено 3 основных типа анкерных каналов – HAC (произведённые по технологии TCRS), HAC-C (горячекатаные), HAC-C (холоднодеформированные) – каждый из которых обладает своими техническими особенностями и преимуществами для решения той или иной инженерной задачи.
Исходя из потребностей, инженеры компании Hilti подбирают оптимальный анкер-канал с определенными параметрами и определяют необходимое количество изделий,  согласно требуемым условиям эксплуатации.
Горячекатаные анкерные каналы HAC-C с утолщенными стенками и усиленными кромками профиля разработаны для высоких нагрузок и отлично подходят для монтажа светопрозрачных конструкций. Доступные в трех типоразмерах, они подойдут практически для любых задач по креплению кронштейнов навесных стеклянных фасадов.
Для решения особо сложных задач по закреплению стеклопрозрачных конструкций специалисты Hilti разработали закладные анкерные каналы HAC, изготовленные по технологии горячего проката с контролем температуры (так называемой TCRS), с  допусками для статических, усталостных, сейсмических нагрузок. Более того -  для нестандартных объектов они доступны в специальном исполнении:  Hilti работает напрямую с клиентом, максимально глубоко вникая во все процессы и задачи.
При  небольшой площади светопрозрачных конструкций могут использоваться анкера, которые и  воспринимают различные нагрузки (статические, динамические или сейсмические) и передают их на строительное основание. Выбор анкера зависит и от типа навесного фасада – веса облицовочных изделий, их толщины.
zooming
Предоставлено Hilti

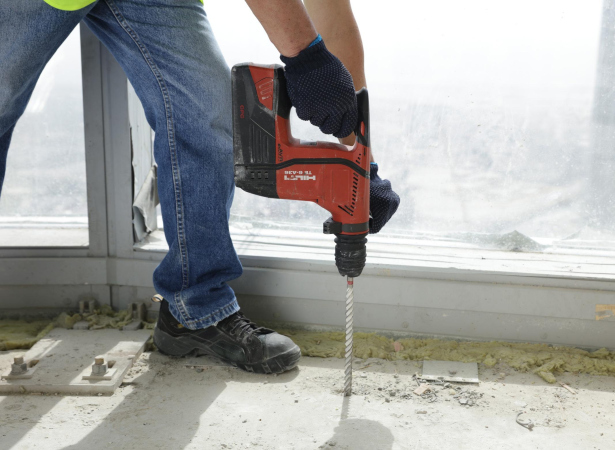

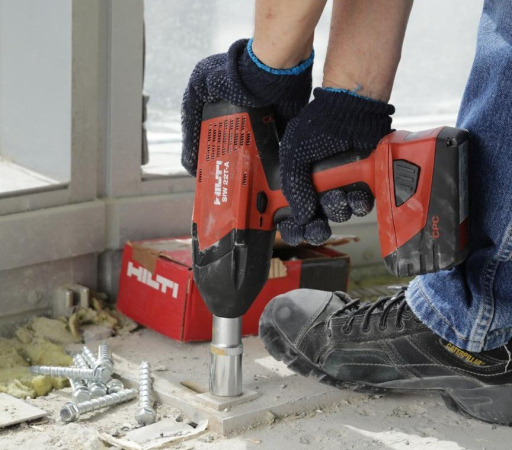

Среди широкого ассортимента анкеров Hilti можно подобрать конкретный тип изделия с учётом его установочных и конструктивных параметров, несущей способности, коррозионной стойкости и других критериев. Пластиковые анкеры отличаются универсальностью и простотой монтажа. В случае крепления тяжелых межэтажных систем применяются металлические распорные анкеры из-за их высокой несущей способности.
  • zooming
    1 / 4
    Предоставлено Hilti
  • zooming
    2 / 4
    Предоставлено Hilti
  • zooming
    3 / 4
  • zooming
    4 / 4

Однако при высотном строительстве и монтаже модульных фасадов сравнение трудозатрат на установку анкеров и анкер-каналов говорит в пользу закладных анкерных каналов. Установка анкера, во-первых, требует применения дополнительного оборудования и расходных материалов, таких как перфораторы, буры, щётки, а во-вторых анкер-каналы монтируются уже в процессе бетонирования конструкции, что значительно сказывается на времени работ. Оба фактора влияют на стоимость каждой точки монтажа, что  при большом объеме здания становится существенным.

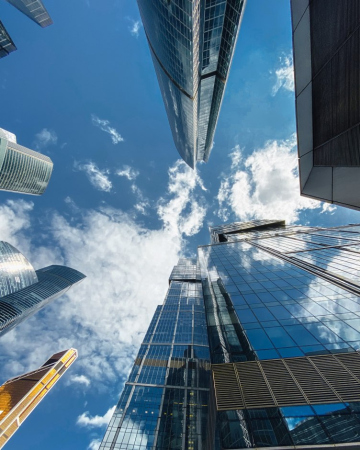

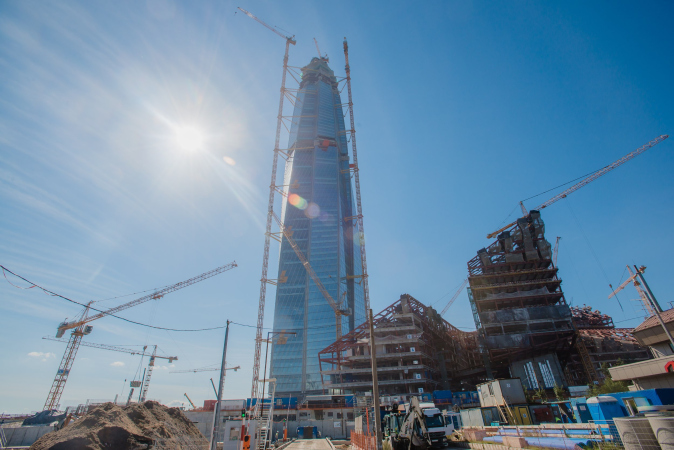

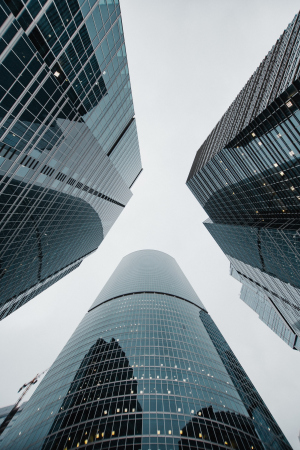

Именно анкерные каналы были применены на небоскребах в московском Сити и на самом высоком здании  России и Европы – небоскребе Лахта-центр в Санкт-Петербурге.
  • zooming
    1 / 4
    Предоставлено Hilti
  • zooming
    2 / 4
    Предоставлено Hilti
  • zooming
    3 / 4
    Предоставлено Hilti
  • zooming
    4 / 4
    Предоставлено Hilti


Традиции и новаторство от Hilti: пассивная огнезащита зданий

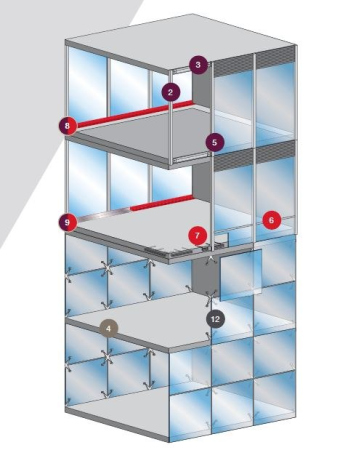

Как известно, светопрозрачные фасадные конструкции и узлы их примыкания к перекрытию и стенам должны иметь необходимый подтвержденный предел огнестойкости и соответствующий класс пожарной опасности, согласно действующей нормативной документации в области обеспечения пожарной безопасности. Навесной стеклянный фасад состоит из светопрозрачной части (остекления) и глухого участка фасада междуэтажного пояса.

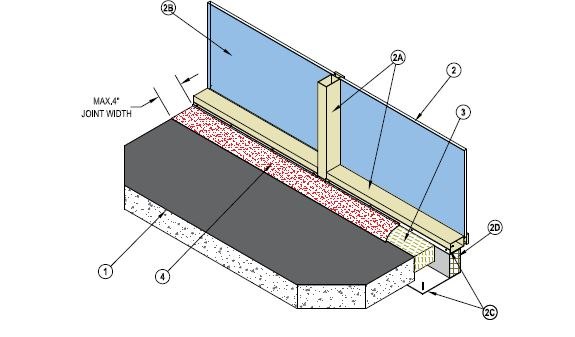

Месту примыкания  светопрозрачных фасадных конструкций к плитам перекрытия уделяется особое внимание: при некорректном его исполнении огонь и дым  при пожаре может распространятся с этажа на этаж. Обычно для обустройства огнестойкого узла примыкания  используют метод отсечки: с обеих сторон перекрытия монтируются оцинкованные металлические листы, объем между которыми заполняется негорючей минеральной ватой на всю высоту перекрытия.  Для обеспечения герметичности используются эластичные составы – герметики и мастики, но такой метод монтажа при постоянно растущей сложности организации узлов примыкания светопрозрачных конструкций к строительному основанию, не дает 100% дымонепроницаемости.
  • zooming
    1 / 3
  • zooming
    2 / 3
  • zooming
    3 / 3
    Предоставлено Hilti


Новаторство: герметично и эластично

Как производитель профессиональных решений и инструментов для строительной индустрии с необычайно широкими сферой услуг и набором предложений  Hilti  разработал инновационное решение при устройстве огнестойкого узла междуэтажных перекрытий.
Вместо дорогостоящего металла, который к тому же подвержен коррозии,  Hilti предложило очень эргономичное и остроумное решение – использование высокоподвижного противопожарного герметика-спрея на водной основе Hilti CFS-SP WB или на силиконовой основе Hilti CFS-SP SIL.  Главным их различием между собой является способность к деформации – у герметика на водной основе она выше почти в два раза.
zooming
Предоставлено Hilti

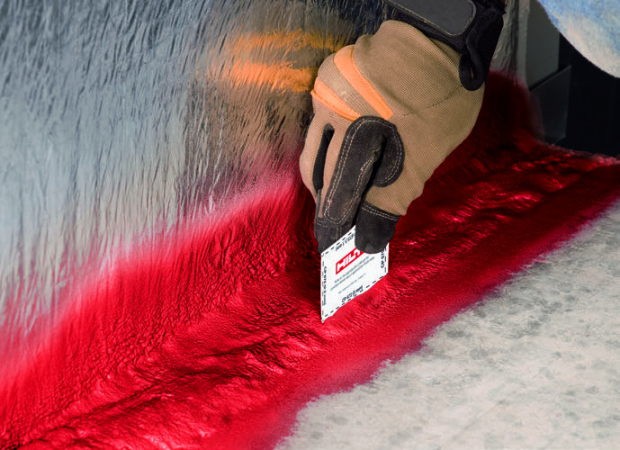

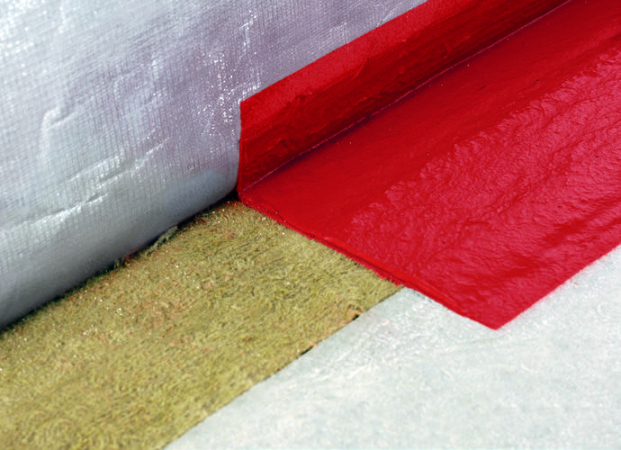

Герметик-спрей с удивительной эластичностью – он способен воспринимать значительные деформации во время эксплуатации,  наносится тонким слоем непосредственно на верхнюю поверхность минеральной ваты и заменяет таким образом листы металла.  При этом – это абсолютно водо-, газо-, дымонепроницаемый материал, на нем не образуется плесень, то есть он абсолютно герметичен и безопасен.

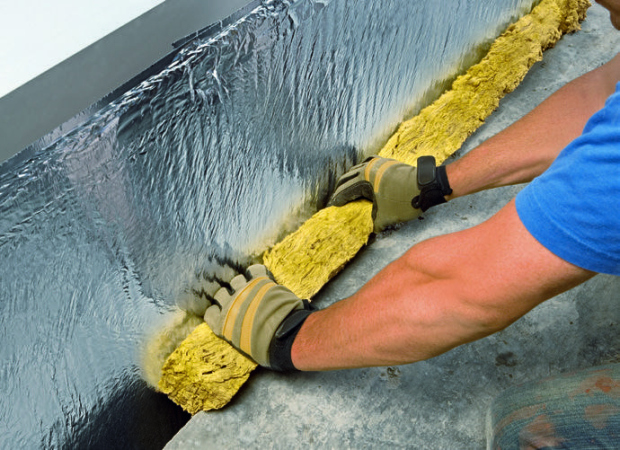

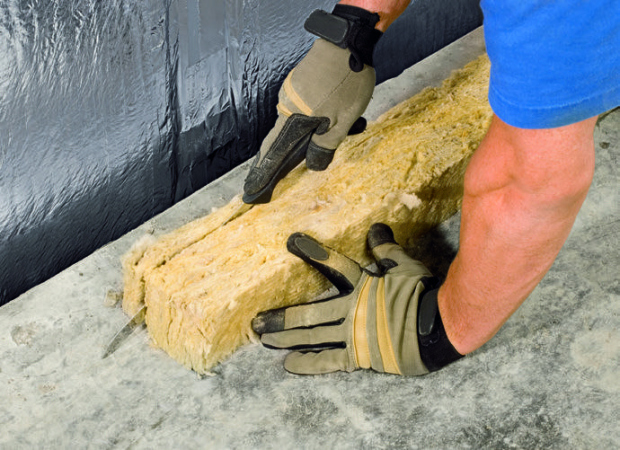

Технология использования очень проста: перед установкой в проем минеральная вата сжимается вдоль волокон и устанавливается в проем, так, чтобы она встала враспор. Затем сверху ровным слоем  напыляется герметик-спрей с нахлестом на строительную конструкцию на величину не менее 13,0 мм. Для повышения производительности при больших объемах работ рекомендуется применение аппаратов безвоздушного распыления, а при маленькой площади можно обойтись кистью или валиком.
  • zooming
    1 / 6
  • zooming
    2 / 6
  • zooming
    3 / 6
  • zooming
    4 / 6
  • zooming
    5 / 6
    Предоставлено Hilti
  • zooming
    6 / 6
    Предоставлено Hilti

Эксплуатировать зону можно уже через 2 часа, если вы использовали  Hilti CFS-SP SIL на силиконовой основе , а  высыхание Hilti CFS-SP WB на водной основе  происходит в течение 48 часов.  Огневые натурные испытания подтвердили, что при ширине обработанной поверхности не более 200 мм предел огнестойкости данного узла примыкания с использованием герметика-спрея составляет не менее EI60. Это значит, что он отсекает очаг возгорания и препятствует переходу огня и дыма в другую часть здания, сооружения в течение 60 минут и его использование обеспечивает соблюдение требований по пассивной пожарной защите.

Традиции: курс на ускорение

Вышеуказанный способ идеально  подходит именно для всех типов примыканий и организации противопожарной отсечки как внутри, так и снаружи здания, но подобные узлы, основное назначение которых заключается в обеспечении разделения пожарных отсеков зданий друг от друга для обеспечения безопасной эвакуации людей, бывают не только горизонтальные и вертикальные.  Тогда необходимо использовать традиционный метод отсечки, когда отверстие между базовым материалом и витражом заполняется минеральной ватой, а сверху прикладывается лист из оцинкованной стали, который фиксируется к базовому материалу с помощью дюбель гвоздей.
zooming
Предоставлено Hilti

Суммарное количество точек крепления оцинкованного листа, закрывающего весь периметр этажа, в таком случае  достигает десятки тысяч. Монтажные пистолеты Hilti  высокой скорострельности со специальными гвоздями по бетону позволяют выполнить эту задачу за максимально быстрые сроки  – пристрелка выполняется в одно движение за доли секунды.
  • zooming
    1 / 3
    Предоставлено Hilti
  • zooming
    2 / 3
    Предоставлено Hilti
  • zooming
    3 / 3
    Предоставлено Hilti

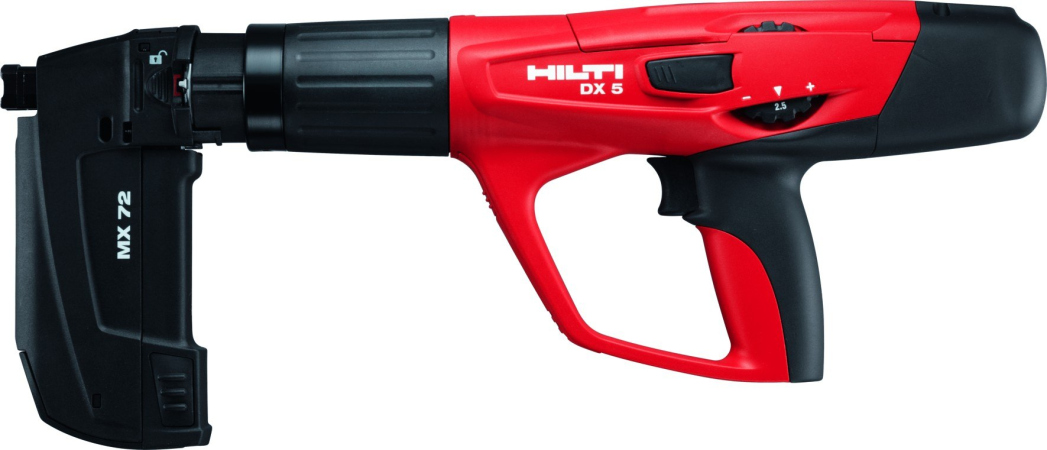

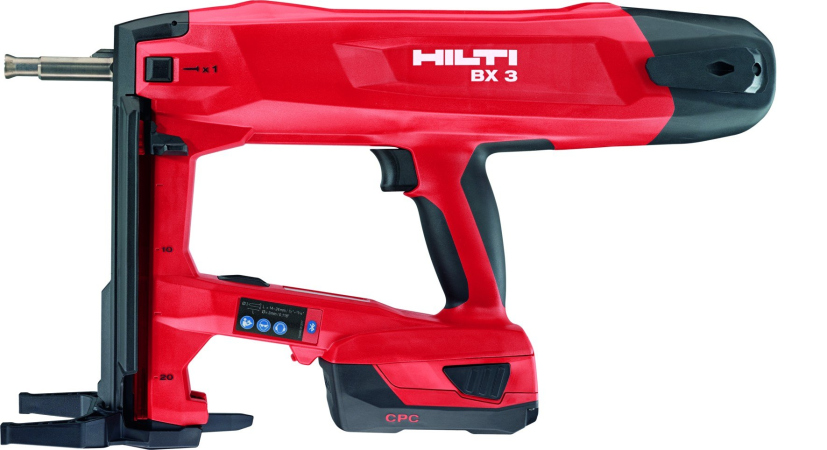

В арсенале Hilti три разновидности монтажных  пистолетов:  пороховые, газовые и аккумуляторные (DX/BX/GX), каждая из которых предназначена для решения разных задач. Аккумуляторные оптимально подходят для крепления противопожарной отсечки при монтаже фасадных и витражных конструкций. Полная автономность за счет питания от аккумуляторной батареи 22В позволяет выполнять работы с максимальной эффективностью.
В обустройстве узлов оптимально использовать противопожарный спрей герметик Hilti  для организации горизонтальной противопожарной отсечки в сочетании с методом пристрелки для вертикальных противопожарных коробов. Именно комбинация методов применялась при строительстве таких зданий, как небоскребы “Небо” и Capital Towers.
Предоставлено Hilti

Постоянный контакт Hilti со строителями и инженерами способствуют поиску новых технологий и формированию быстрых ответов на запросы усложняющейся строительной отрасли.    Предлагаемые в обзоре инструменты не только экономят время и силы, они отличаются экологичностью, имеют сертификацию и подкреплены технологическими расчетами, которые помогут в выборе правильных средств для сложных задач из широкого арсенала продуктов Hilti.



zooming
Предоставлено Hilti
Предоставлено Hilti
Предоставлено Hilti
