Прочные основы декора. Методы Hilti для крепления стеклофибробетона

Методы HILTI позволяют украшать фасад сложными объемными формами, в том числе карнизами, капителями, кронштейнами и узорными панелями из стеклофибробетона, отлично имитируя массивные элементы из натурального камня и штукатурки при сравнительно меньшем весе и стоимости.

Автор текста:
Олег Гишар

20 Июля 2021
Партнерский материал
mainImg
Компaния:
представительство компании HILTI на Архи.ру
В наше время актуальность стеклофибробетона (СФБ) растет с каждым днем, а сам материал постоянно совершенствуется. Стеклофибробетон – это собирательный термин, обобщающий различные материалы, в основе которых лежит композиция из армирующих волокон (в общем случае – стекловолокна, но могут быть и другие!) и связующего (в общем случае – на основе цемента, но с большим количеством разнообразных добавок). В зависимости от соотношения ингредиентов и технологии производства, этот композиционный материал приобретает различные свойства. Поэтому изделия из СФБ столь разнообразны: это могут быть и тонкостенные «скорлупки», и массивные слэбы в несколько сотен килограмм.

В большинстве случаев, роль стеклофибробетона состоит в том, чтобы имитировать различные виды натурального камня или штукатурки. Последние тенденции в образном решении фасадов, активно применяемые архитекторами,  – это фасады в стиле неоклассики или ар деко, насыщенные лепными деталями, которые сегодня чаще всего изготавливают из стеклофибробетона. Обычно они тонкостенные и легкие, их отливают, используя резиновые или пластиковые формы. Даже такие многодельные, скульптурно проработанные детали, как коринфские капители, можно отлить из стеклофибробетона. Карнизы, капители, кронштейны и другой сложный декор активно используют в храмовом строительстве, в элитных жилых комплексах, в частных резиденциях, поэтому способ их крепления к стене приобретает большое значение. Компания HILTI предлагает несколько методов крепления декора и облицовки, о которых и пойдет речь.

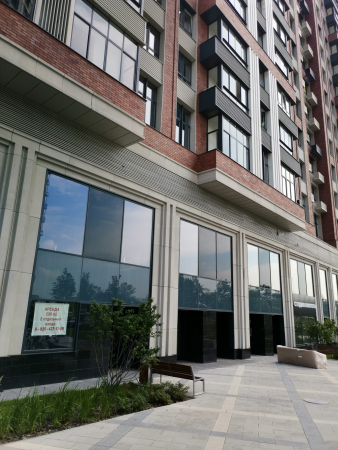

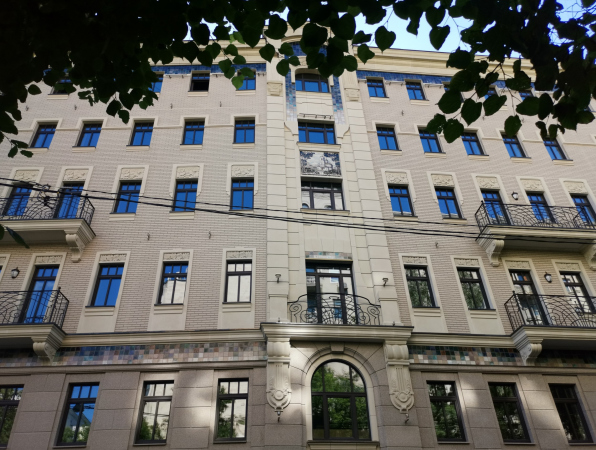

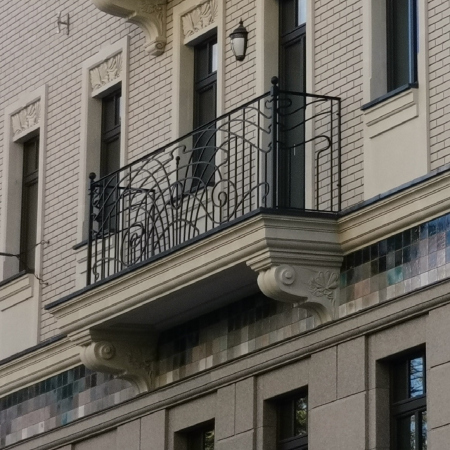

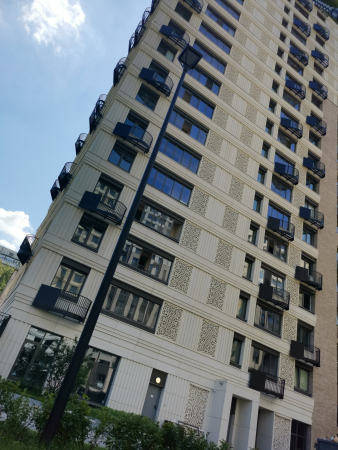

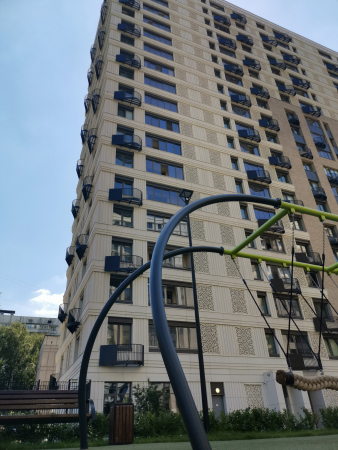

Клубный дом «Аристократ» на ул. Вересаева
Предоставлено Hilti

Не менее важна поверхность стен и та плитка, которой она облицована. Современный стеклофибробетон позволяет воспроизвести живую и шершавую, благородную поверхность камня, например туфа или известняка. Но, опять же, качество строительства сильно зависит от метода крепления этой плитки. В данном случае HILTI предлагает метод крепления на кляммер-шинах, аналогичный креплению камня. Столь же ценимы архитекторами тяжелые солидные панели из стеклофибробетона или архитектурного бетона, которые имитируют натуральный камень. Эти панели часто украшают резным узором, что, безусловно, создает насыщенную, приятную для глаза поверхность фасада и запоминающийся образ постройки. Примером может служить здание поликлиники МЕДСИ на Малой Грузинской, где фасад украшают узорчатые панели, отсылающие к легендарному «Ажурному дому» Бурова. Вес такой панели может достигать 300 кг. Для тяжелых СФБ-деталей здесь применен метод HILTI «крепление на аграфах» (подробнее см. ниже).
  • zooming
    1 / 3

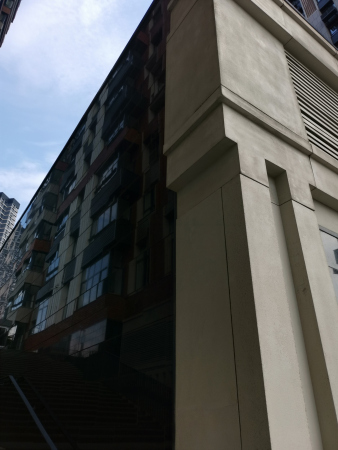

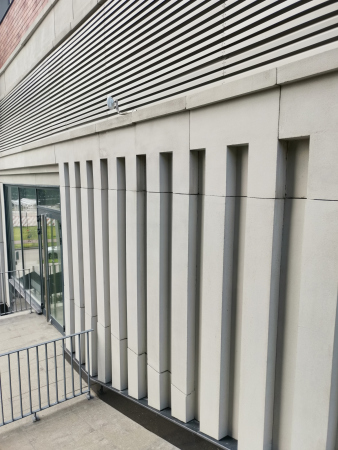

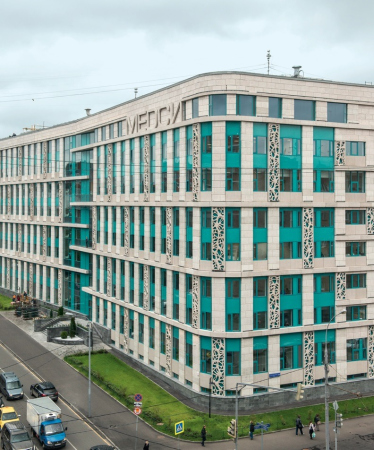

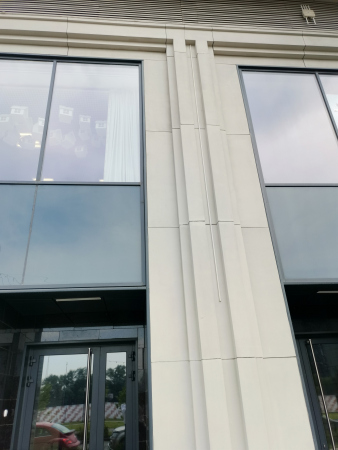

    Поликлиника МЕДСИ
    Предоставлено Hilti
  • zooming
    2 / 3
    Поликлиника МЕДСИ
    Предоставлено Hilti
  • zooming
    3 / 3
    Поликлиника МЕДСИ
    Предоставлено Hilti

В списке решений HILTI можно условно выделить четыре самостоятельных группы. Эти группы могут комбинироваться между собой, их описание даёт архитектору или проектировщику лишь ориентировку, подход для решения задачи. Конкретное решение выбирает конкретный проектировщик под конкретный проект – но из готовых понятных компонентов! Разберем подробнее четыре метода HILTI.

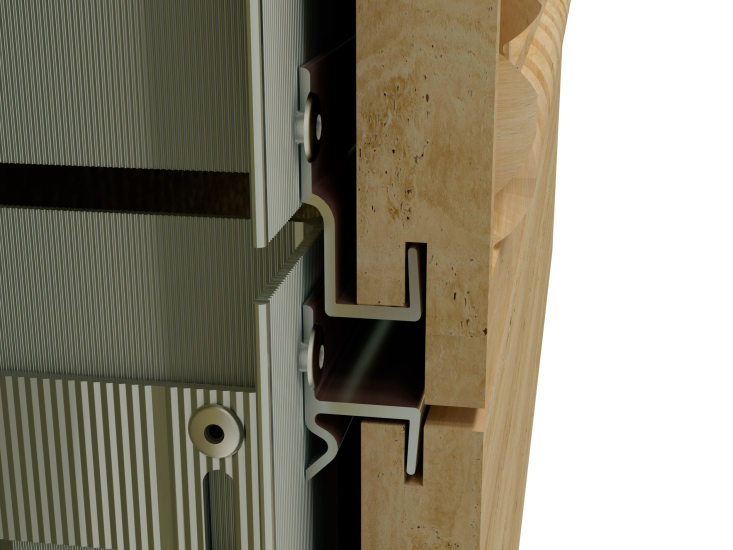

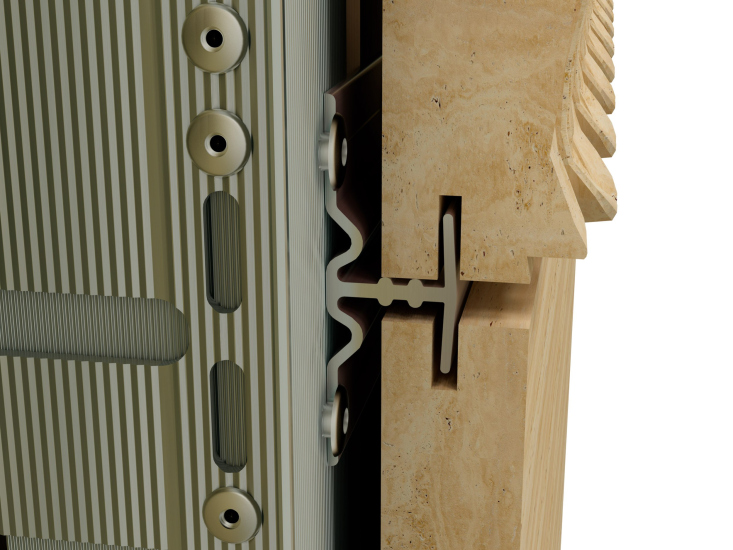

 Метод 1. Система VHF для крепления стеклофибробетона на кляммер-шинах

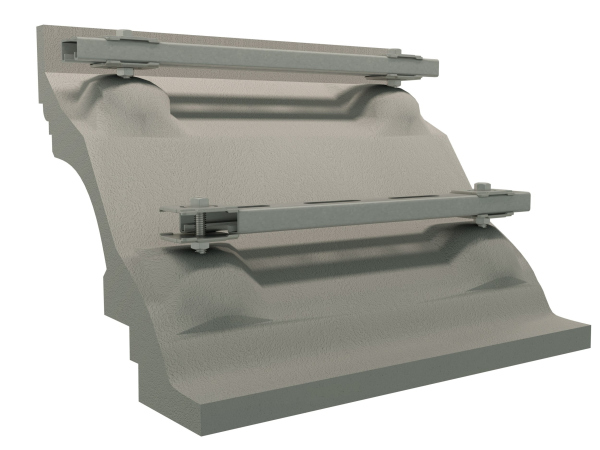

Система VFH для крепления стеклофибробетона
Предоставлено Hilti

В случае с натуральным камнем этот метод обычно называют «крепление на пропилах». Но в работе со стеклофибробетоном, в отличие от натурального камня, «пилить» ничего нельзя, поэтому и метод назван иначе. После того как фасадная панель или декоративный элемент из СФБ отформован и высушен – его недопустимо пилить, резать, сверлить, так как такая обработка разрывает армирующие волокна, нарушает связи внутри материала, выпускает на свободу скопившиеся в процессе полимеризации состава внутренние напряжения и может привести к внезапному разрушению всего элемента. Однако, из-за низкой компетентности монтажников, это требование регулярно нарушается.  Монтажников не трудно понять: при довольно высокой стоимости каждого элемента трудно справиться с искушением «чуть-чуть подправить кривой» элемент, вместо того, чтобы полностью его переделывать, ведь мало того, что он довольно дорогой, так ещё и продолжительность изготовления одного элемента может достигать 4-5 недель из-за необходимости как следует его высушить: недосушенная деталь может изменить форму в процессе транспортировки или неправильного хранения. Метод крепления на кляммер-шинах обычно применяют, если требуется установить простые, но при этом массивные прямоугольные панели. Здесь важно отметить, что пазы в панелях должны быть выполнены на этапе формовки панели. Это непростая задача, поэтому приходится следить, чтобы производитель не пропилил пазы уже на готовой детали!
  • zooming
    Предоставлено Hilti
  • zooming
    Предоставлено Hilti

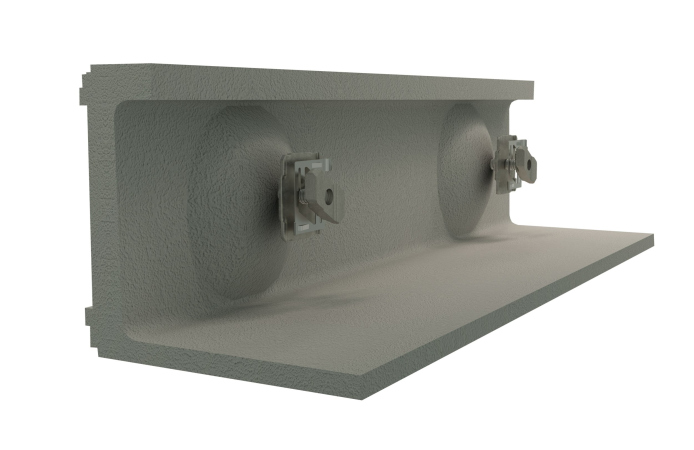

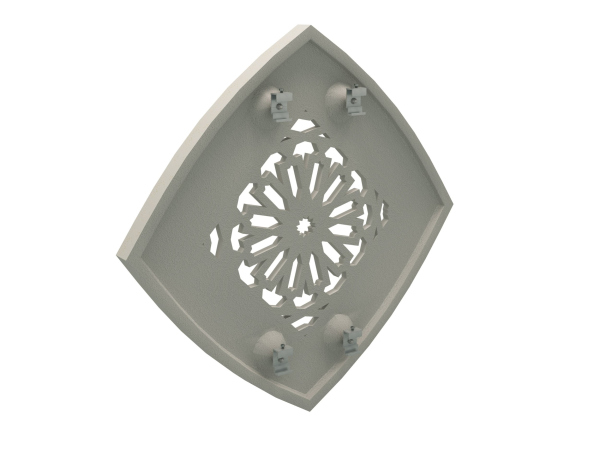

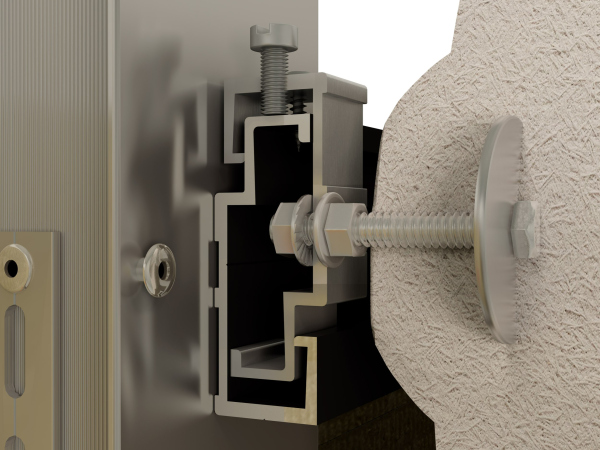

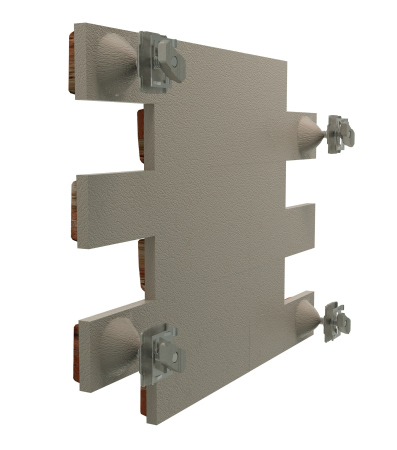

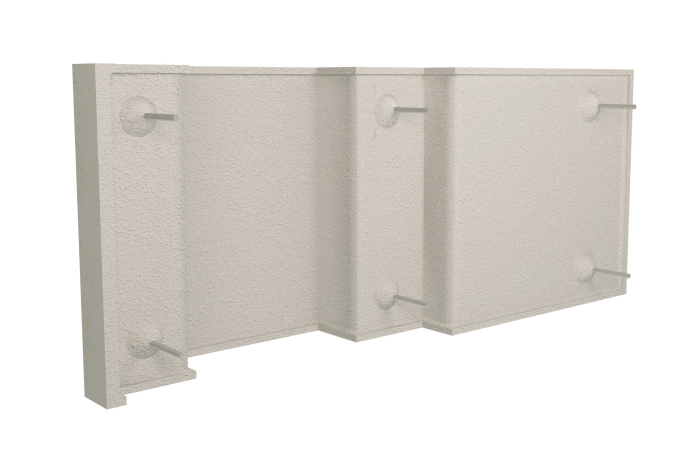

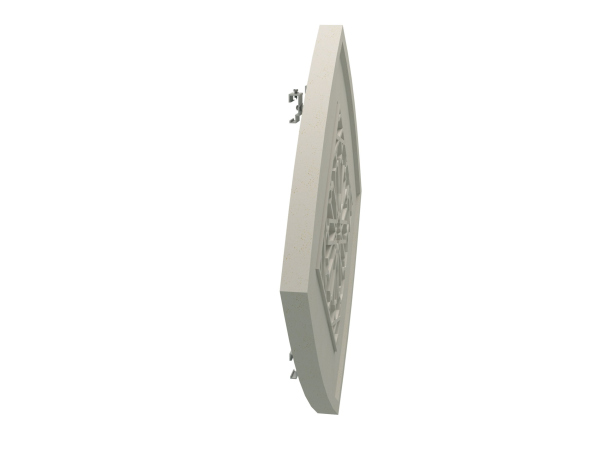

Метод 2. Система VFH для крепления панелей из стеклофибробетона на аграфах
Система VFH для крепления панелей из стеклофибробетона (СФБ)
Предоставлено Hilti

Аграфы – это такие специальные зацепы. Обычно этот метод применяют для панелей сложной, не прямоугольной, формы, например ромбовидной. Или для панелей, закрепляемых на не вертикальной поверхности: с положительным или с отрицательным углом наклона, а также на подшивках (карнизах и потолках).
  • zooming
    1 / 3
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti
  • zooming
    2 / 3
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti
  • zooming
    3 / 3
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti

Метод крепления на аграфах позволяет точно регулировать положение панелей при помощи специальных винтов и тем самым добиться идеального внешнего вида сложного фасада и минимальных рустов между панелями. Для использования в рамках данного метода HILTI предлагает несколько линеек аграф: от относительно недорогих «легких» до средних и тяжелых. По желанию заказчика, элементы крепления могут быть окрашены. Это важно в тех случаях, когда на фасад монтируются прозрачные узорные панели.
  • zooming
    1 / 3

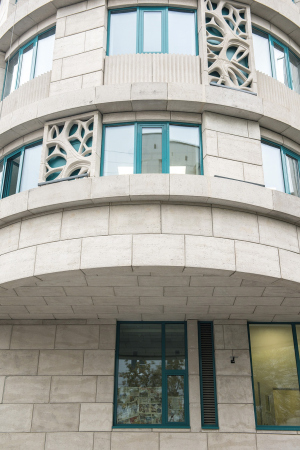

    Ул. Михайлова, 31
    Предоставлено Hilti
  • zooming
    2 / 3
    Ул. Михайлова, 31
    Предоставлено Hilti
  • zooming
    3 / 3
    Ул. Михайлова, 31
    Предоставлено Hilti

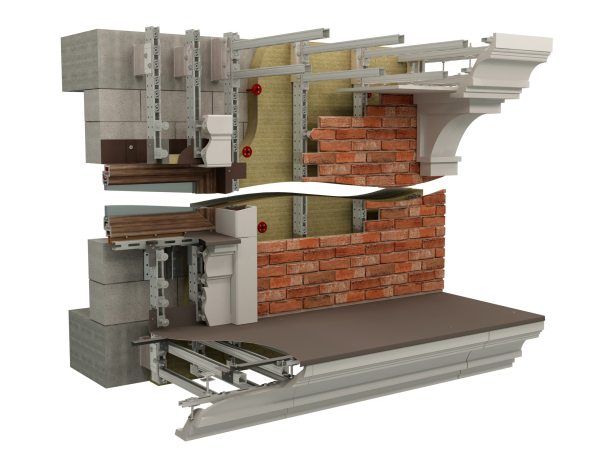

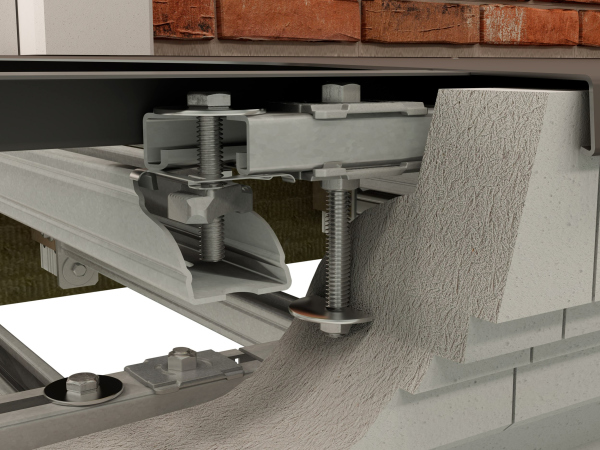

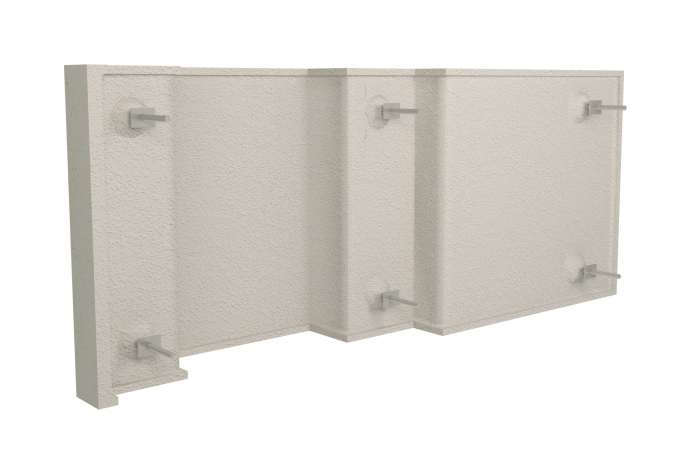

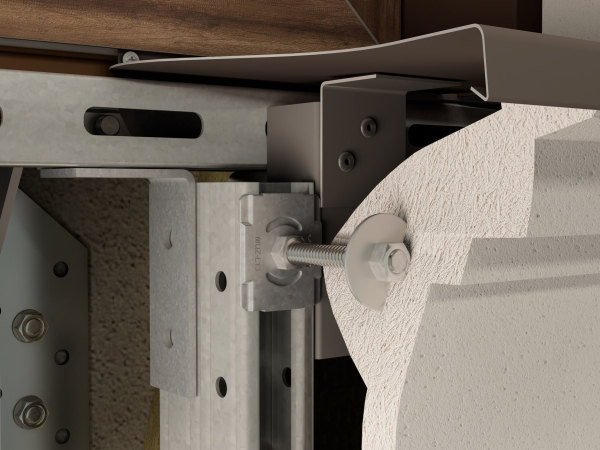

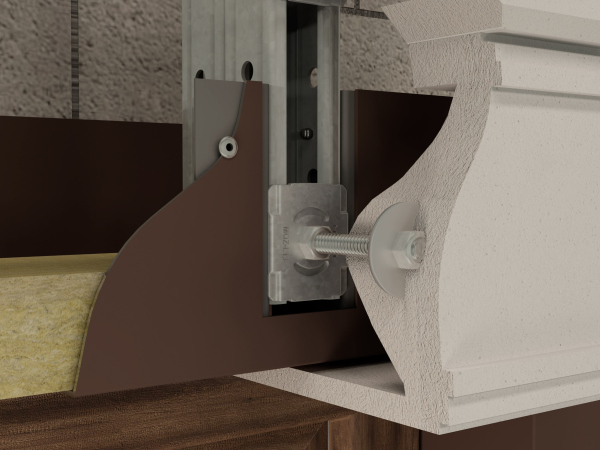

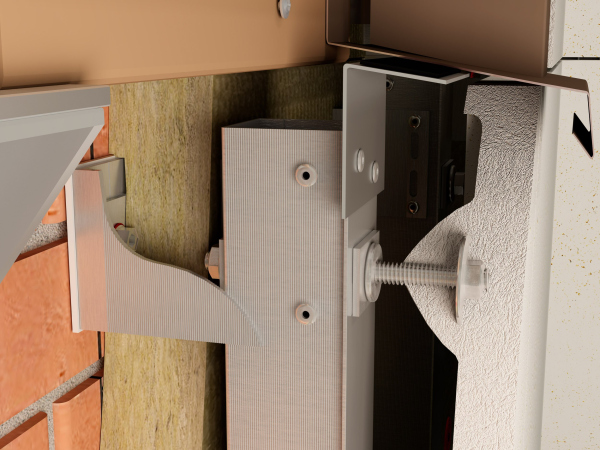

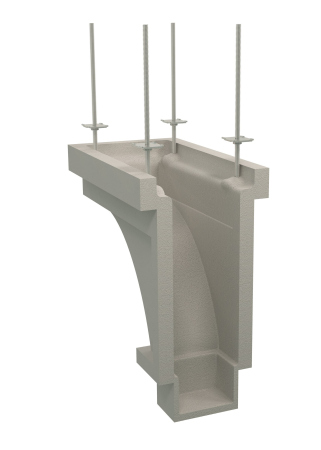

Метод 3. Система VFH для крепления панелей из стеклофибробетона с применением элементов монтажных систем Hilti

Надо признать, что часто чересчур тяжёлую облицовку и декоративные элементы, например карнизы, вынос которых порой достигает 2 м, вынуждены устанавливать на сварную подконструкцию из чёрного металла, потому что типовая фасадная подсистема из алюминия или стали просто не выдерживает таких  нагрузок. Альтернативой в данном случае становится монтажная система HILTI: это универсальный конструктор из нескольких сотен мощных стальных горячеоцинкованных элементов – системное решение, гарантирующее предсказуемый результат по несущей способности, долговечности, простоте и продолжительности сборки. Монтажный каркас может быть также сделан из нержавеющей стали. Фактически, эта система воссоздает новое строительное основание для декора.
  • zooming
    1 / 5
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti
  • zooming
    2 / 5
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti
  • zooming
    3 / 5
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti
  • zooming
    4 / 5
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti
  • zooming
    5 / 5
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti

На него, в отличие от сварной рамы из стали, имеются все разрешительные документы, протоколы испытаний, заключения экспертов, сертифицированный программный комплекс Hilti Profis для проектирования и расчёта. Кроме того, HILTI может заранее спроектировать, нарезать и подобрать все необходимые элементы и доставить их на объект в виде готового комплекта. Останется, следуя инструкции, их смонтировать. То есть со сборкой на объекте справится любой рабочий, а по окончании работы вообще не будет отходов и лишних деталей!
  • zooming
    1 / 4
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti
  • zooming
    2 / 4
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti
  • zooming
    3 / 4
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti
  • zooming
    4 / 4
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti

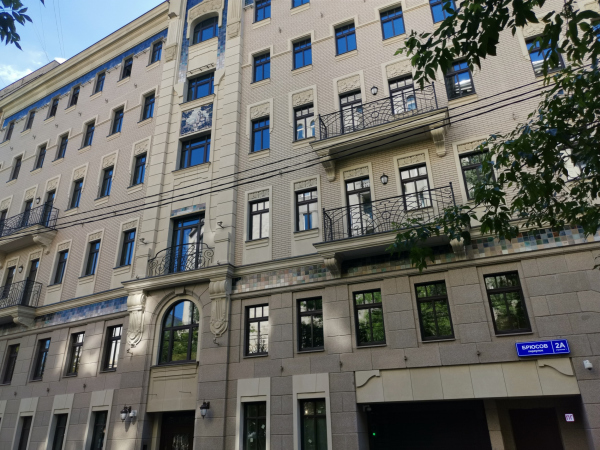

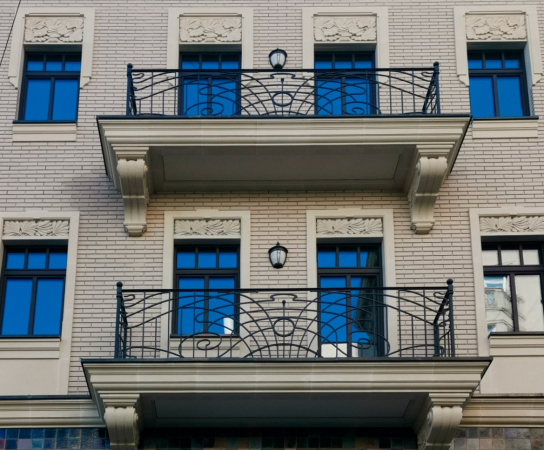

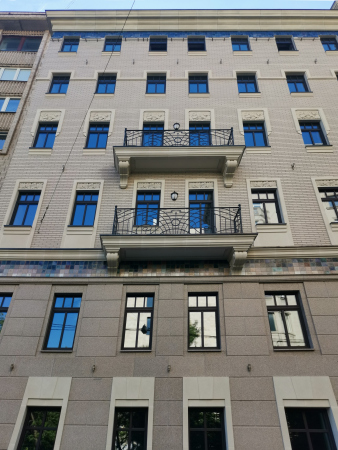

Этот метод применили для дома в Брюсовом переулке, при строительстве фасада с насыщенной пластикой, в частности при монтаже тяжелых верхних карнизов и «лепных» кронштейнов под балконы.
  • zooming
    1 / 5
    Брюсов пер. 2А
    © HILTI
  • zooming
    2 / 5
    Брюсов пер. 2А
    © HILTI
  • zooming
    3 / 5
    Брюсов пер. 2А
    Предоставлено Hilti
  • zooming
    4 / 5
    Брюсов пер. 2А
    Предоставлено Hilti
  • zooming
    5 / 5
    Брюсов пер. 2А
    © HILTI

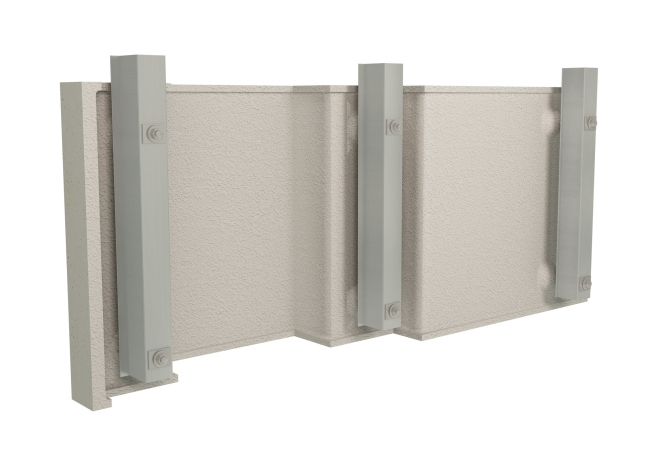

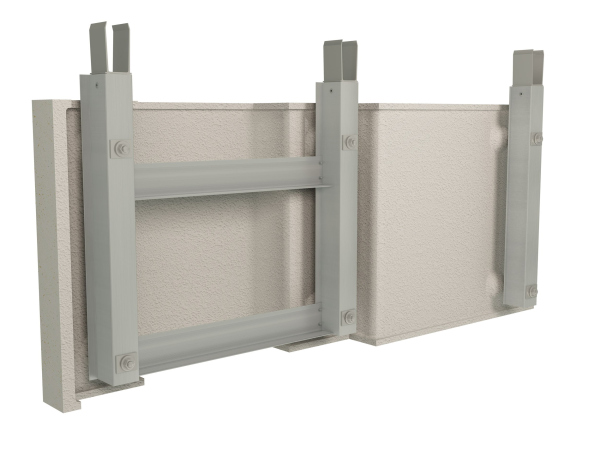

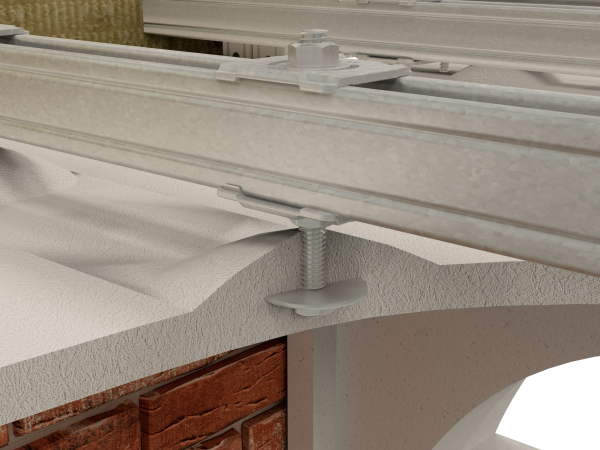

Метод 4. Система VFH для крепления панелей из стеклофибробетона в виде предварительно собранных модулей

В этом случае панели и элементы металлической подконструкции объединяются в относительно крупные и сложные модули, которые собираются в заводских условиях, а монтаж таких модулей на объекте осуществляется в разы быстрее и проще, по сравнению с традиционными методами.
Система VFH для крепления панелей из стеклофибробетона (СФБ)
Предоставлено Hilti

Суть метода в том, что на несколько соединенных деталей сзади навешивается каркас, поэтому сам предсобранный элемент становится жестким. Затем он стыкуется с другим предсобранным элементом. Так минимизируются проблемы швов и нестыковок, сводится к минимуму влияние человеческого фактора.
  • zooming
    1 / 5
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti
  • zooming
    2 / 5
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti
  • zooming
    3 / 5
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti
  • zooming
    4 / 5
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti
  • zooming
    5 / 5
    Система VFH для крепления панелей из стеклофибробетона (СФБ)
    Предоставлено Hilti

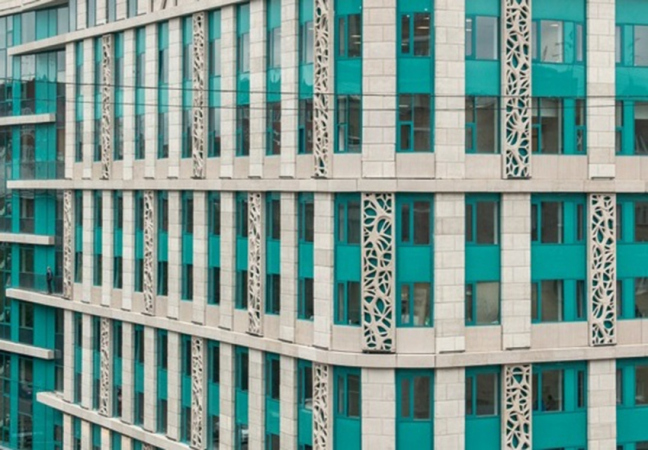

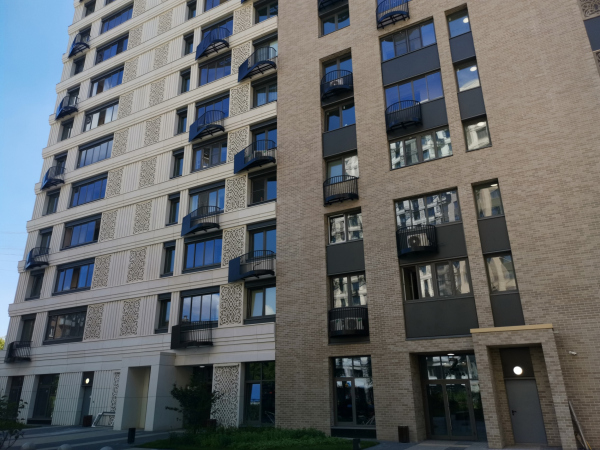

Этим методом монтировали предварительно собранные пилоны (лопатки) цокольной части ЖК «Сердце столицы».
  • zooming
    1 / 4
    ЖК «Сердце столицы»
    Предоставлено Hilti
  • zooming
    2 / 4
    ЖК «Сердце столицы»
    Предоставлено Hilti
  • zooming
    3 / 4
    ЖК «Сердце столицы»
    Предоставлено Hilti
  • zooming
    4 / 4
    ЖК «Сердце столицы»
    Предоставлено Hilti

Остается добавить, что компания Hilti, в отличие от некоторых конкурентов, принципиально не производит изделия из стеклофибробетона, не является участником альянса или эксклюзива с кем-либо из его производителей. Это даёт Hilti право предлагать универсальные решения для большинства существующих вариантов облицовок.

Поставщики, технологии

20 Июля 2021

Автор текста:

Олег Гишар
