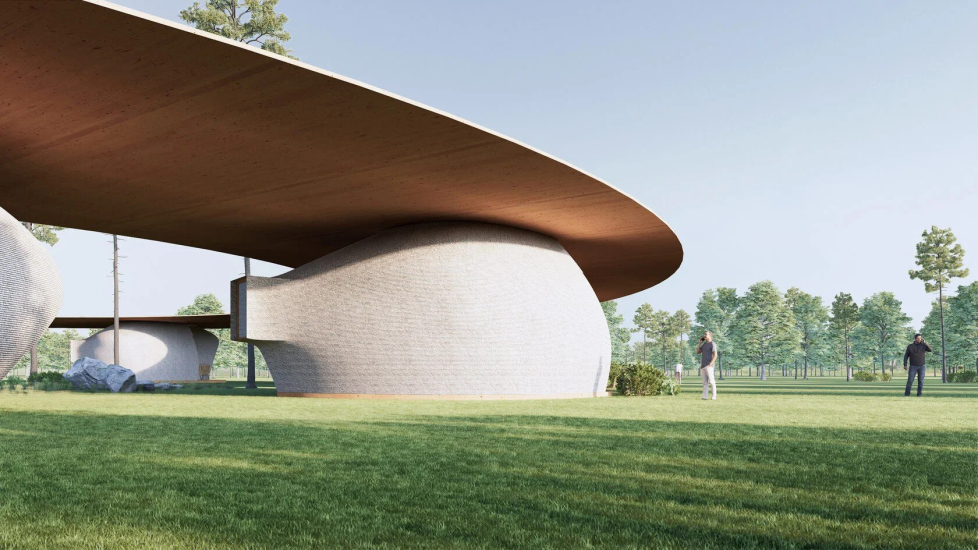

Wonderdom в экопарке Ясно Поле. Проект
© АБ Totan
Процесс из строительства – то есть 3D печати, – прессе и всем желающим продемонстрировали неделю назад. Это было любопытное зрелище, тем более что вторую, более совершенную машину, привезенную в парк за день до презентации впервые запустили прямо при журналистах. «Не беспокойте их первые пару часов», – попросил Дмитрий Черепков. Впрочем, все получилось.
Тут требуются две оговорки. Трехмерная печать из бетона в России – столь популярная современная технология – в России уже практикуется, но каким-то странным образом. К примеру если посмотреть примеры реализаций на сайте компании АМТ, которая поставила в Ясно Поле первый принтер, то несложно заметить, что скругления углов или зигзаги на фасадах, как и полосатая фактура – есть, но в конечном счете все превращается в довольно банальную хижинку или замок: испортить впечатление может и розовый цвет, и металлочерепица, и кургузая башенка, да что угодно может. Впрочем, как видно на сайте другой компании, RVS, тоже участвующей в проекте, простота тоже не всегда выручает. Вроде бы построили по суперновой технологии, и в то же время что-то гложет, что-то не то.
Наверное, нужен архитектор. Какой-нибудь, современный, с именем или творческими амбициями, способный «отжать» из современной технологии ее пластические достоинства.
Получается, Ясно Поле – первое место, куда позвали автора с авангардными предпочтениями. Напомним, первые 5 домов – Тотана Кузембаева. На следующие объявлен конкурс. Получается, технология в нашей стране уже в какой-то степени прижилась, а вот форму для нее создать еще предстоит.

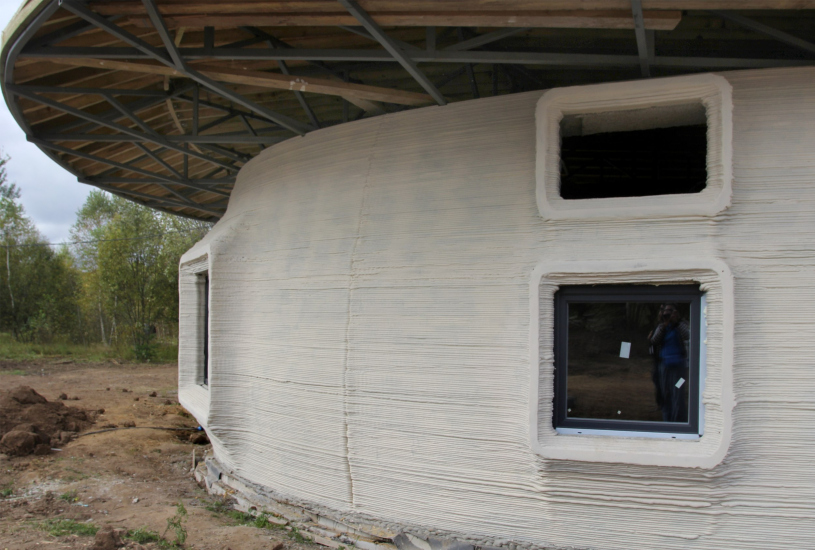

Тут – следующая оговорка. Сейчас в Ясно Поле используется 2 типа машин. Для одной бетон смешивают с водой до подачи, и по трубкам передают готовую смесь, довольно далеко. В другой машине смесь готовится в самый последний момент, в емкости прямо перед соплом. Первая машина стала ограничением для проекта Тотана Кузембаева: там рамки окон вытянуты носами-консолями, но вынос пришлось сократить, окна в реализованных домах как будто срезаны, да еще и зашлифованы по торцу. Несколько сложные впечатления вызывает соседство полосатой фактуры «колбасок» бетонной печати и зашлифованный срез.
Вторая машина, которую запустили в день показа, позволяет больше: поскольку смесь готовится прямо перед печатью, а по трубкам передается сухой, есть возможность регулировать скорость застывания, в какой-то момент добавлять ускорители, и консоли с такой технологией реализовать можно, – рассказывает директор по производству компании RVS Вадим Тарасов. Печать только начали, и это один из опытных образцов, посмотрим, что получится. Торопиться в работе над первым проектом печатники не планируют, но когда технология будет отработана, дом можно будет печатать чуть ли не за сутки.
Начало печати дома на принтере RVS. Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Начало печати дома на принтере RVS. Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Но вернемся к технологии.
Для печати дома нужна ровная бетонная площадка. Вокруг нее и над ней устанавливают структуру, по которой движется аппарат. Скорость движения, характеристики массы и линии плана – все настраивается программно, но, как мы видели, требует постоянного контроля. В том числе: вручную надо разрывать пакет и досыпать смесь.
Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Толщина бетонной «колбаски» регулируется, но в среднем составляет 3–5 см. В результате печати получаются тонкие стенки: внешняя и внутренняя. Пространство между ними – в случае Ясно поля – заполняют арбалитом, опилками, смешанными с цементом, он служит утеплителем, укрепляет конструкцию (в других проектах мы видели, что между внешней и внутренней стенкой печатают еще и зигзагообразные ребра жесткости). Арматуру из металлических прутьев или стекловолокна вкладывают во время печати как продольно, так и поперечно, соединяя внешнюю и внутреннюю стенку. Для коммуникаций оставляют отверстия, вкладывая с стенки во время печати, к примеру, пластмассовую трубку; окна на время застывания требуют опалубки.
Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Опалубка в окне. Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Отверстие для коммуникаций. Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Фрагмент арматуры в откосе окна.
Строительство первых домов Wonderdom в экопарке Ясно Поле
Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
При засыхании и «усадке» в стене могут появиться небольшие трещины: для конструкции они не опасны, но их лучше маскировать. Для маскировки предусмотрены температурные швы – они не сквозные, сопло в определенном месте делает небольшую петлю, которая способна замаскировать шов в себе. В двух первых домах швы вертикальные, в третьем эстетичный диагональный.
Температурный шов. Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Трещина. Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Стены получают естественную, связанную с процессом производства, полосатую поверхность. Она довольно красива сама по себе, позволяет разнообразные узоры, как естественного «плетения», оно выглядит более привлекательно, так и разного рода наложенные на поверхность рисунки; они в визуальном отношении скорее сомнительны.
Декоративная печать. Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Декоративная печать. Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Существенно, что бетон из машины имеет много мелких отверстий, он гигроскопичен и не устойчив к морозу. Поэтому его надо красить – и закруглить напечатанный объем открытым куполом тоже сложно. В Ясно поле выбрали «резиновую» краску светло-желтого цвета, варианты цвета можно увидеть ниже, но, безусловно, жалко, что поверхность не получилось оставить открытой или покрыть чем-то прозрачным.
Выкраски. Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Покрашенная поверхность vs открытая.
Строительство первых домов Wonderdom в экопарке Ясно Поле
Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Строительство первых домов Wonderdom в экопарке Ясно Поле
Фотография © Юлия Тарабарина, Архи.ру
Кровля, таким образом, тоже следствие необходимости. Было бы интересно напечатать купольный объем, – и судя по разговорам, в Ясно поле планируют дом-луковицу – но ее потребуется чем-то прикрыть или гидро-заизолировать. Опять же, посмотрим, то получится. Отсюда широкие кровли-шляпы. Снизу их планируется зашить деревом.
Пока трехмерная печать кажется скорее экспериментом, привлекательным для туристов, чем каким-то прагматичным решением, способным на быстрое распространение. Впрочем, скорость печати достаточно высока – если удастся выйти на озвученные сутки, то, надо думать, последующая отделка будет длиться дольше.
Но эксперимент любопытный: ощущение такое, что форма «печатных» домов рождается пресловутым методом проб и ошибок прямо у нас на глазах. Да и лепится тоже: на фасадах первых домов хорошо заметны вмятины настроек и колебаний, – строгий ценитель скажет, что надо было лучше и заранее отладить, а искусствоведу мятая форма напомнит поверхности новгородских и псковских храмов.
Остается не забывать звать архитекторов. Будем надеяться, что конкурс окажется продуктивен.
