Дорога к парку

«Братеевские телепортеры» – навес, который позволил оформить и защитить вход в одноименный парк, и получил недавно спецприз жюри АРХИWOOD. Рассматриваем проект и отчасти – дискуссию экспертов премии вокруг него.

Автор текста:
Дарья Горелова

mainImg

Архитектор:

Григорий Гурьянов
Денис Чистов

Мастерская:

Архитектурное бюро Практика

Проект:

Навесы под ЛЭП в парке «Братеевская пойма»
Россия, Москва, начало перголы -- на повороте, где Братеевская улица переходит в Алма-Атинскую

Авторский коллектив:
Григорий Гурьянов, Денис Чистов, Александрина Левандовская

2018
«Братеевские телепортеры» были отмечены спецпризом жюри премии АРХИWOOD в прошлый четверг. Ранее проект входил в тридцатку премии журнала «Проект Россия», и в целом уже достаточно известен. Функционально «телепортеры» представляют собой навес под очень мощной линией электропередач, которая проходит над парком, в том числе над его северным входом у жилых домов 3 и 4 микрорайонов Братеева. Согласно нормативам под ЛЭП нельзя ходить, поэтому понадобились навесы, которые архитекторы превратили в ажурную перголу, по совместительству – портал в парк и объект, тяготеющий к лэнд-парку, хотя практическое назначение делает его скорее парковым павильоном.

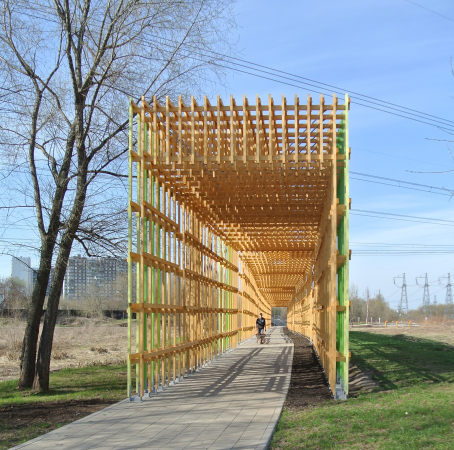

Навесы под ЛЭП в парке «Братеевская пойма»
Фотография © АБ Практика
Навесы под ЛЭП в парке «Братеевская пойма»
Фотография © АБ Практика

Парк Братеевская пойма, самая широкая часть парка Братеево, который тянется вдоль берега Москвы-реки, подхватывая дело Коломенского и Дьякова, от Борисовских прудов до МКАДа, – два года назад был благоустроен по проекту, разработанному бюро «Практика» совместно с генеральным проектировщиком – компанией «САП Проект», – в сущности навес-портал стал самой известной частью этого проекта из-за своей вынужденно-неожиданной типологии. Хотя тема навеса над тропой, причем даже более капитального, чем «телепортеры», не чужда парку в принципе.
  • zooming
    1 / 7

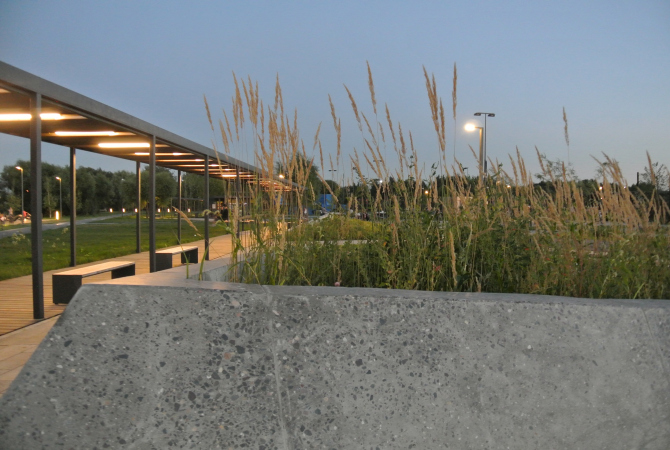

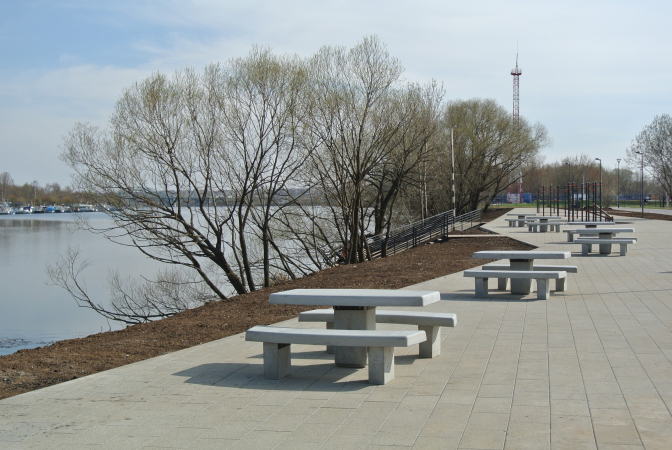

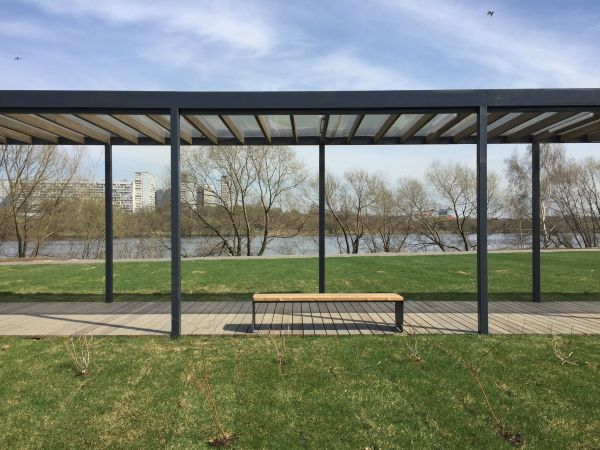

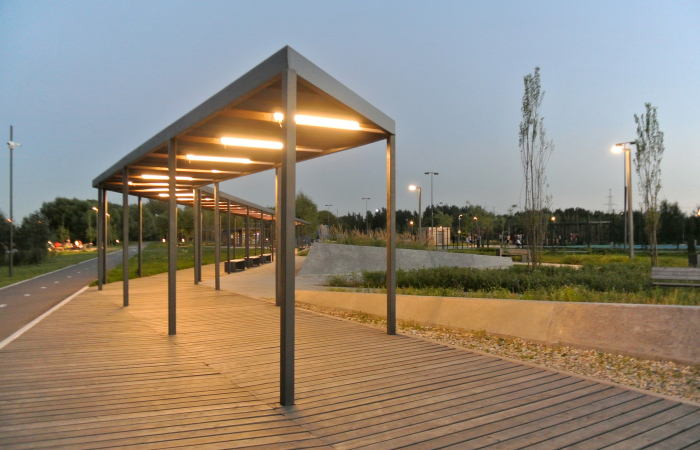

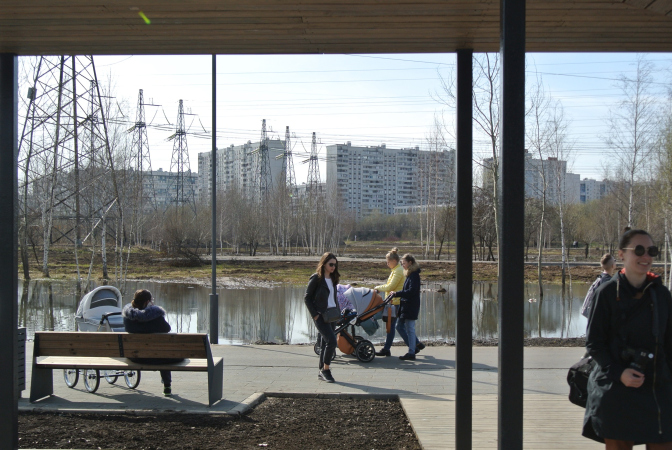

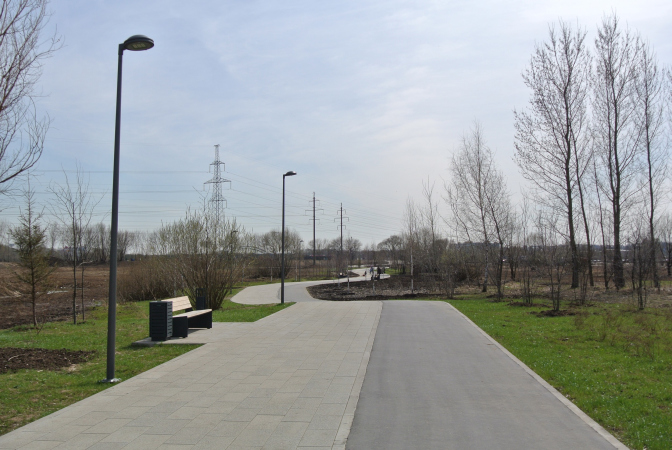

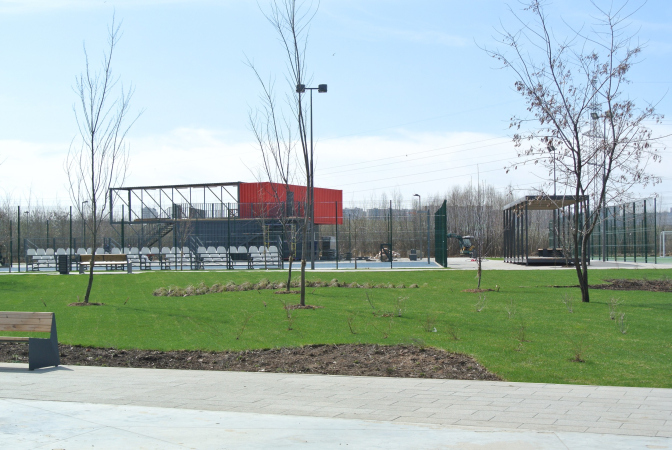

    Парк «Братеевская пойма»
    Фотография © Практика
  • zooming
    2 / 7
    Парк «Братеевская пойма»
    Фотография © Практика
  • zooming
    3 / 7
    Парк «Братеевская пойма»
    Фотография © Практика
  • zooming
    4 / 7
    Парк «Братеевская пойма»
    Фотография © Практика
  • zooming
    5 / 7
    Парк «Братеевская пойма»
    Фотография © Практика
  • zooming
    6 / 7
    Парк «Братеевская пойма»
    Фотография © Практика
  • zooming
    7 / 7
    Парк «Братеевская пойма»
    Фотография © Практика

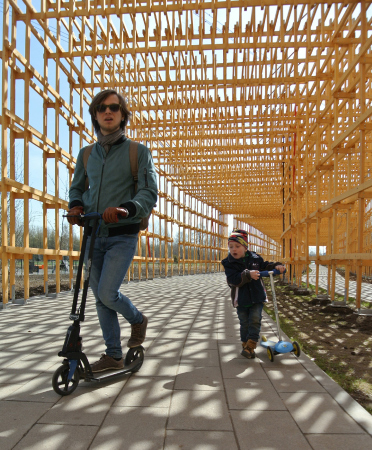

Вход-навес и правда больше всего похож на портал перехода из одного пространства, в данном случае спально-микрорайонного, в другое, зеленое приречное. Дверь в чистом поле, ведущую в какой-то другой мир, визуально освоили и закрепили в культуре сюрреалисты и Рене Магритт, – но наше время она, конечно, интуитивно понятна, будучи хорошо освоена компьютерными играми и литературой. В данном случае мы видим не дверь между мирами, а, скажем так, убранистического типа коридор: чтобы попасть из одного пространства в другое, необходимо пройти пешком некоторое расстояние. Хорошо бы «коридор между мирами» еще и действовал, как у Макса Фрая или Льюиса Кэролла, то есть можно было бы попасть куда угодно по своему выбору. Но признаем, что как бы ни хотелось и впрямь перенестись в иной мир по своему выбору, парк тоже неплохой вариант.
Навесы под ЛЭП в парке «Братеевская пойма»
Фотография © АБ Практика

Между тем мы уточнили, в чем была суть разногласий в судействе АРХИWOODа, приведших к появлению экстра-премии, доставшейся объекту: часть жюри была категорически против объекта, другая часть – категорически «за». Почему против?

«Претензий к архитектурному решению нет, – говорит член жюри, глава компании «Сергей Киселёв и Партнеры» Игорь Шварцман. – Архитекторы выкручиваются в предлагаемых обстоятельствах с должным творческим подходом и профессиональной смекалкой. Вопрос к самим обстоятельствам. Под ЛЭП запрещено размещение запроектированных функций. Но коль скоро они нужны и уместны именно в этом месте, то правильнее убрать кабельные линии под землю с проведением необходимых защитных мероприятий, а не исхитряться с приспособлениями. Просто не хочется продвигать подобные решения и широким жестом дарить ответственным структурам идеи, позволяющие спокойно и беззатратно взирать на происходящее».

Горячим сторонником проекта в жюри оказался архитектурный критик, главред сайта ArchSpeech Александр Змеул, вот как он комментирует свою позицию: «Легко и приятно давать премию проектам, подчёркивающим красоту природного ландшафта или историческую архитектуру. Но гораздо важнее отметить проект, работающий со средой, в которой живет чуть ли не большинство. Спальный район, состоящий из типовых домов, линия электропередач, тянущаяся за горизонт, пустыри и пустоты. Братеевские порталы не просто решают функциональную задачу, но и осуществляют настоящую эстетическую интервенцию».
Навесы под ЛЭП в парке «Братеевская пойма»
Фотография © АБ Практика

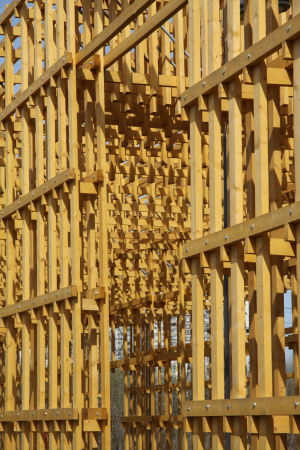

Итак, в технических аргументах есть смысл, который, впрочем, не отменяет эстетической ценности объекта. На границе микрорайонов он смотрится уместно и хорошо, позволяет людям «срезать» вход в парк. Густая двухслойная решетка из тонких деревянных реек дает переплетающуюся ажурную тень, а теплый цвет дерева (интересно, когда он станет серым и станет ли) немного разгоняет тоску панельной застройки.

Дадим же слово архитекторам, публикуем их комментарий к проекту полностью, включая «лирическое отступление»:
  • zooming
    1 / 5
    Навесы под ЛЭП в парке «Братеевская пойма»
    Фотография © АБ Практика
  • zooming
    2 / 5
    Навесы под ЛЭП в парке «Братеевская пойма»
    Фотография © АБ Практика
  • zooming
    3 / 5
    Навесы под ЛЭП в парке «Братеевская пойма»
    Фотография © АБ Практика
  • zooming
    4 / 5
    Навесы под ЛЭП в парке «Братеевская пойма»
    Фотография © АБ Практика
  • zooming
    5 / 5
    Навесы под ЛЭП в парке «Братеевская пойма»
    Фотография © АБ Практика

«Братеевская пойма – место на юго-востоке Москвы, где река покидает город, пересекая МКАД. Раньше это был огромный, местами заболоченный пустырь, исполосованный инженерными коммуникациями. Главный визуальный маркер территории – ЛЭП. Высотные решетчатые мачты маячат в поле зрения задолго до приближения, уходят каскадами к горизонту. Их здесь десятки. Высоковольтные линии пересекают территорию широкими полосами в разных направлениях. Некоторые уходят на другой берег реки. Теперь здесь появился парк «Братеевская пойма».

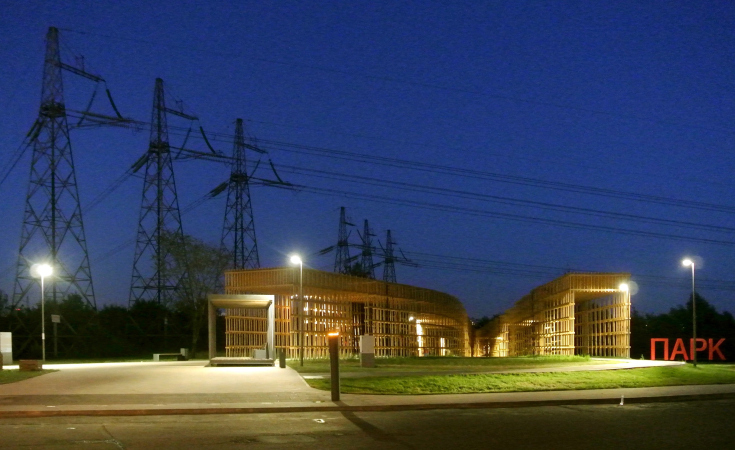

Первое, что встречает у входа в парк – защитные навесы под высоковольтными (500 кВ!) проводами. Другого пути, чтобы добраться до реки, здесь просто нет. По нормативам безопасности ФСК ЕЭС пешеходные дорожки должны быть защищены от возможного обрыва и падения проводов. Это требование именно для 500-киловольтных линий (видимо, падение 150-кВ провода для человека уже не опасно). Защиту надо обеспечить в зоне 25 метров от проекции провода на землю, и, разумеется, из непроводящего материала. Ответом на задачу стала пространственная деревянная конструкция-туннель с решетчатыми стенами и потолком.
  • zooming
    1 / 5

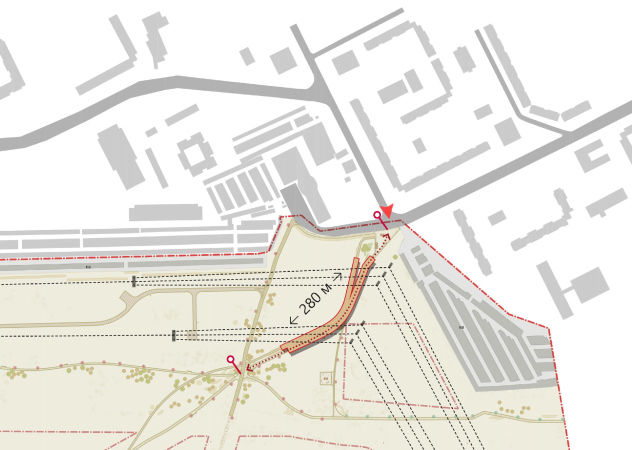

    Навесы под ЛЭП в парке «Братеевская пойма». Проект. Фрагмент генплана
    © АБ Практика
  • zooming
    2 / 5

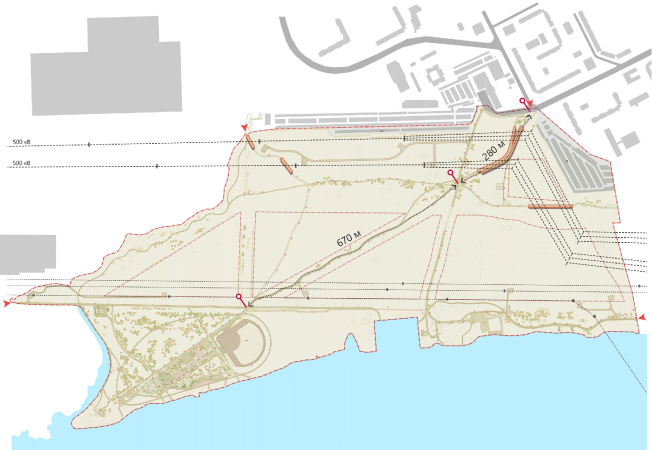

    Навесы под ЛЭП в парке «Братеевская пойма». Проект. Генплан
    © АБ Практика
  • zooming
    3 / 5

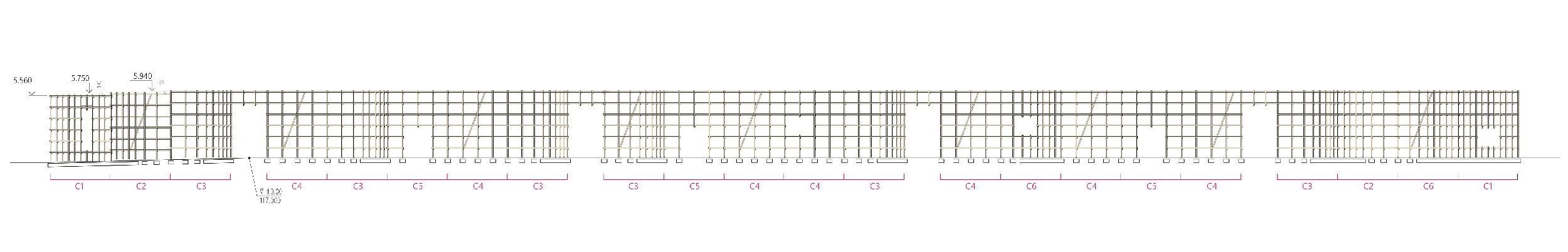

    Навесы под ЛЭП в парке «Братеевская пойма». Проект. Фасад
    © АБ Практика
  • zooming
    4 / 5

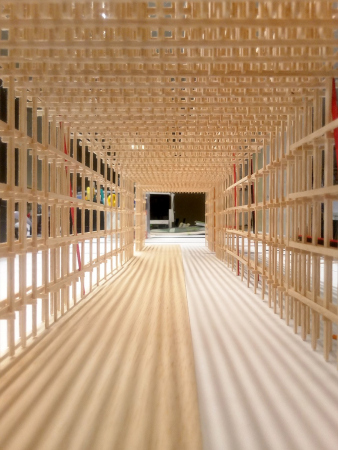

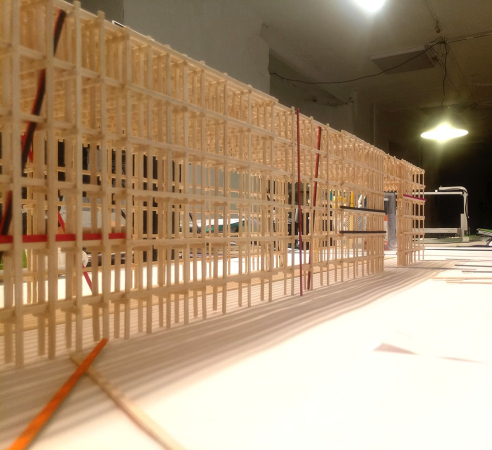

    Навесы под ЛЭП в парке «Братеевская пойма». Проект. Рабочий макет
    © АБ Практика
  • zooming
    5 / 5
    Навесы под ЛЭП в парке «Братеевская пойма»
    Фотография © АБ Практика

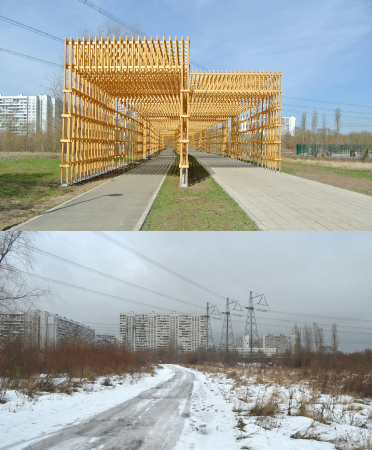

Расстояния – главная сложность территории. От крайних жилых многоэтажек до прибрежной благоустроенной зоны идти больше километра. Навесы помогают преодолеть первый участок пути. Попадая внутрь, движешься как будто в другом измерении времени и пространства. Туннель-телепортер длиной 215 метров переносит вас сразу вглубь парковой территории.

Визуальный код места: сюрреалистичная красота природной территории, подвергшейся необратимому внедрению техногенной инфраструктуры. Решетчатые конструкции высоковольтных мачт живут в нашем дизайне навесов и парковых павильонов. В результате эта абсолютно вынужденная конструкция превратилась в нашу любимую часть проекта. Дружелюбная, наполненная светом, удивительным образом она создает атмосферу места и его идентичность.
  • zooming
    1 / 4
    Навесы под ЛЭП в парке «Братеевская пойма»
    Фотография © АБ Практика
  • zooming
    2 / 4
    Навесы под ЛЭП в парке «Братеевская пойма»
    Фотография © АБ Практика
  • zooming
    3 / 4
    Навесы под ЛЭП в парке «Братеевская пойма»
    Фотография © АБ Практика
  • zooming
    4 / 4
    Навесы под ЛЭП в парке «Братеевская пойма»
    Фотография © АБ Практика


Лирическое отступление
ЛЭП завораживают, инспирируют и провоцируют художественное осмысление. Дело в сюрреалистичном сочетании огромного масштаба, иррациональности (кажется, они идут из ниоткуда в никуда, поверх ландшафта, никогда не совпадая с направлением дорог) с очевидной антропоморфностью причудливых силуэтов. ЛЭП – часть генетического кода русского ландшафта.
zooming
Внутреннее Дегунино
Павел Отдельнов

Поле, лес вдалеке, небо, облака, домики со скатными крышами (опционально – белая церквушка), и ЛЭП. Еще недавно храм на Нерли и мачты ЛЭП дополняли друг друга. Теперь провода убрали под землю: не потерял ли этот иконический пейзаж частичку своей пронзительной идентичности?».
zooming
Церковь Покрова на Нерли
Фотография: Юлия Тарабарина, Архи.ру. 1998


Архитектор:

Григорий Гурьянов
Денис Чистов

Мастерская:

Архитектурное бюро Практика

Проект:

Навесы под ЛЭП в парке «Братеевская пойма»
Россия, Москва, начало перголы -- на повороте, где Братеевская улица переходит в Алма-Атинскую

Авторский коллектив:
Григорий Гурьянов, Денис Чистов, Александрина Левандовская

2018

25 Сентября 2019

Автор текста:

Дарья Горелова
