Целью конкурса стал поиск художественных и архитектурных решений, позволяющих сформировать единую целостную концепцию современного поселения с интеграцией в него мест труда в комплексе ESG-ЦОД. При этом остаточное тепло от работы комплекса ЦОД предполагалось использовать для выращивания теплолюбивых рыб и растений в вертикальных теплицах, а также для организации рекреационной и оздоровительной среды поселка.
Помимо центра обработки данных студентам было необходимо разместить на генеральном плане рекреационную среду для отдыха и небольшой гостиничный комплекс. Для разработки проекта конкурсантам был предложен участок, имеющий богатую природную среду и взаимосвязь с озером. Кроме того, вдоль участка проектирования проходит газопровод, что важно для размещения комплекса ЦОД.
Студенты третьего курса представили работы, выполненные под руководством преподавателей кафедры архитектурного проектирования – Марии Якуненковой, Игоря Иванова и Нины Дрижаполовой в рамках курсового проектирования концепции поселка.
Конкурс был организован СПбГАСУ совместно с АНО «Научно-исследовательский институт устойчивого развития в строительстве» (НИИУРС)
Фотография © Илья Юфа / предоставлена СПбГАСУ
Томака Катрина
1 местоПоселок расположен на участке у озера с ярко выраженным рельефом вдоль набережной, что позволило сохранить природные особенности, включая дренажные канавы, формирующие сердце поселка – общественный центр. Бульвар в современном прочтении стал ключевым элементом поселка, который связывает многофункциональной общественный центр с зеленой зоной у набережной. Немаловажно, что ЦОД находится внутри системы поселка, это делает его неотъемлемой частью инфраструктуры. Благодаря чему, ЦОД становится не только функциональным элементом, но и естественно вписывается в общий план застройки и композицию поселка.
Среда поселка
© Томака Катрина

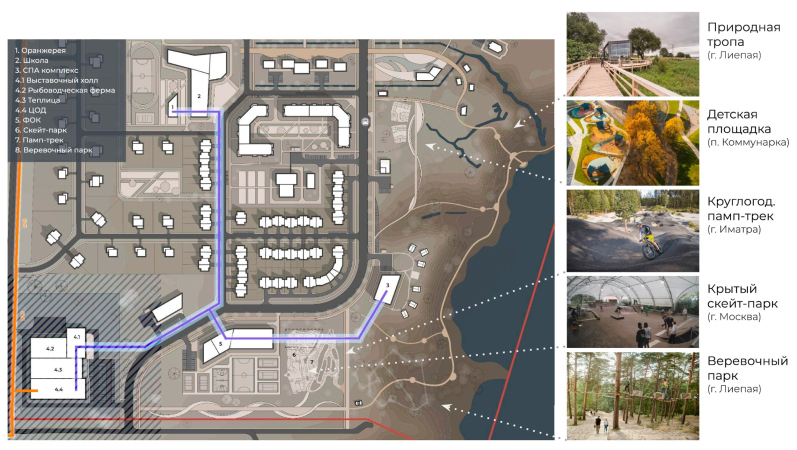

Транспортная система связывает ЦОД со всеми частями поселка. Уникальность поселка дополняется системой инженерных коммуникаций, обеспечивающих энергоэффективность: тепло, поступающее от Центра обработки данных, направляется на обогрев рыбоводческой фермы, теплиц и оранжереи, а также используется в физкультурно-оздоровительном и спа-комплексах, крытом скейт-парке и памп-треке, обеспечивая их круглогодичную работу.
-
![zooming]()
1 / 7Генплан© Томака Катрина
-
![zooming]()
2 / 7Концепция© Томака Катрина
-
![zooming]()
3 / 7Парк© Томака Катрина
-
![zooming]()
4 / 7Генплан© Томака Катрина
-
![zooming]()
5 / 7Центр обработки данных© Томака Катрина
-
![zooming]()
6 / 7Анализ территории© Томака Катрина
-
![zooming]()
7 / 7Концепция© Томака Катрина

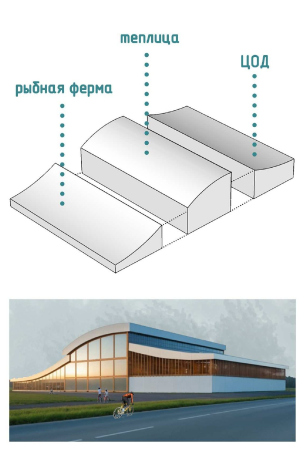

Архитектурный облик ЦОДа сочетает в себе прочность и экологичность, благодаря использованию CLT-панелей и матового стекла.
Центр обработки данных
© Томака Катрина
Козлова Екатерина
2 местоВ основу концепции положена идея формирования пешеходного каркаса из существующего озеленения таким образом, чтобы этот каркас обеспечивал доступность ко всем общественным объектам из любой точки поселка. В рамках формирования каркаса поселения было важно создать максимальное раскрытие на природный ландшафт. Главная ось включает состоящий из школы и детского сада внутренний центр, группу секционных домов и общественный центр с переходом в парковую среду.
ЦОД отделен от жилой застройки рядом общественных объектов – спортивный центр, магазин, парк. Побочное тепло от Центра распространяется по сети трубопровода в двух направлениях. Первое направление – к спортивному комплексу и открытому стадиону. Второе – к парку, спа-центру и общественному центру.

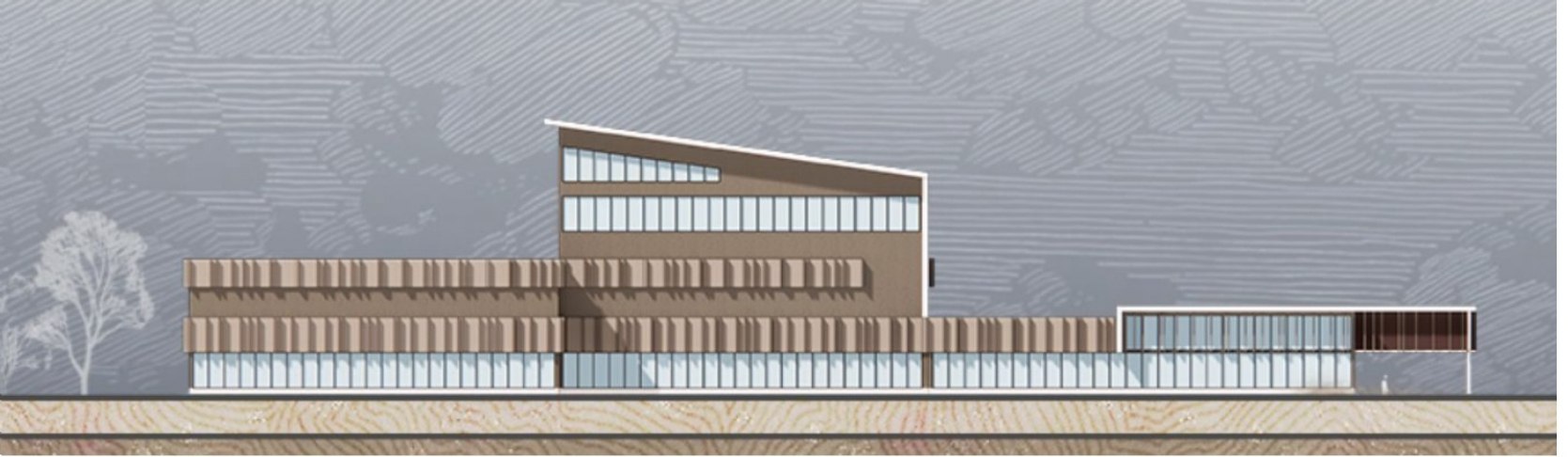

Архитектура ЦОДа сформирована из идеи облегчения его визуального образа. Для этого в качестве основного декоративного элемента используются навесные перфорированные металлические панели.
-
![zooming]()
1 / 8Центр обработки данных© Козлова Екатерина
-
![zooming]()
2 / 8Генплан© Козлова Екатерина
-
![zooming]()
3 / 8Среда застройки и ЦОД© Козлова Екатерина
-
![zooming]()
4 / 8Среда застройки и ЦОД© Козлова Екатерина
-
![zooming]()
5 / 8Спа-центр© Козлова Екатерина
-
![zooming]()
6 / 8Концепция© Козлова Екатерина
-
![zooming]()
7 / 8Анализ территории© Козлова Екатерина
-
![zooming]()
8 / 8Схемы концепции© Козлова Екатерина
Тананыкина Ксения
3 местоТранспортно-пешеходную доступность центра обеспечивает линейный парк с оранжереями и павильонами, которые отапливаются избыточным теплом ЦОД.
Сам комплекс ЦОД расположен на северо-западе от поселения, что позволяет осуществить дальнейшее развитие территории – строительство второго комплекса при перспективном развитии поселка на север и устройство второго линейного парка, который свяжет поселение уже с другим озером.
Центр обработки данных
© Тананыкина Ксения
Запроектированный бульвар служит визуальной связью между общественным центром поселка и комплексом ЦОД, который включает теплицу, акваферму, контрольно-пропускной пункт, административный корпус с выставочным пространством.
-
![zooming]()
1 / 7Общий вид© Тананыкина Ксения
-
![zooming]()
2 / 7Концепция застройки© Тананыкина Ксения
-
![zooming]()
3 / 7Концепция© Тананыкина Ксения
-
![zooming]()
4 / 7Генплан© Тананыкина Ксения
-
![zooming]()
5 / 7Схема инженерных комуникаций© Тананыкина Ксения
-
![zooming]()
6 / 7Центр обработки данных© Тананыкина Ксения
-
![zooming]()
7 / 7Концепция парка© Тананыкина Ксения
Валерия Сивкова
Жюри отметило подход к организации генплана и проработка территории рекреационной среды.Предложенное зонирование сохраняет природные особенности участка, а также создает комфортную среду для жителей, гостей и сотрудников центра. Главная дорога является акцентной осью и ведет к общественному центру, где располагаются продовольственный магазин, спортивный центр, администрация, досуговый центр, часовня и остановка общественного транспорта.
ЦОД запроектирован в южной части поселка, а парк развлечений – восточнее, ближе к озеру на крутом рельефе. В парке продуман большой прогулочный маршрут со всевозможными зонами отдыха и остановками для пикника. Есть площадки для детей разного возраста, скейт-площадка, спортивные площадки с тренажерами, баскетбольное поле, площадка для дрессировки собак, амфитеатр для организации различного рода мероприятий, веревочный парк и пляж.
-
![zooming]()
1 / 8Общий вид© Сивкова Валерия
-
![zooming]()
2 / 8Центр обработки данных© Сивкова Валерия
-
![zooming]()
3 / 8Концепция застройки© Сивкова Валерия
-
![zooming]()
4 / 8Концепция застройки© Сивкова Валерия
-
![zooming]()
5 / 8Анализ территории© Сивкова Валерия
-
![zooming]()
6 / 8Концепция© Сивкова Валерия
-
![zooming]()
7 / 8Генплан© Сивкова Валерия
-
![zooming]()
8 / 8Центр обработки данных© Сивкова Валерия
Кузичкин Петр
Жюри отметило художественное исполнение графических материалов.Концепция поселка основывается на тесной взаимосвязи центра обработки данных со всей структурой поселка. Возникают две функциональные связи: ЦОД – общественный центр поселка и ЦОД – парк – спа-центр. Транспортно-пешеходный каркас связывает общественный центр и обеспечивает удобный маршрут для большинства жителей к месту работы в Центре обработки данных. На всех главных улицах, а также на более крупных местных улицах заложены пешеходные и велосипедные дорожки, что будет стимулировать жителей использовать для передвижения по поселку преимущественно экологичные виды транспорта или передвижение пешком.
Распределение избыточного тепла от ЦОД в структуре посёлка происходит следующим образом: часть тепла используется при самом комплексе ЦОД – в теплице и акваферме. Другая часть идет через парк, имеющий тихие и спортивные зоны для отдыха, отапливает парковую оранжерею и далее бассейн спа-комплекса и гостевые дома. Концепция комплекса ЦОД представляет собой перетекание трех объемов, что символизирует перетекание энергии.
-
![zooming]()
1 / 5Среда поселка© Кузичкин Петр
-
![zooming]()
2 / 5Общий вид© Кузичкин Петр
-
![zooming]()
3 / 5Концепция© Кузичкин Петр
-
![zooming]()
4 / 5Центр обработки данных© Кузичкин Петр
-
![zooming]()
5 / 5Генплан© Кузичкин Петр
