Мокапы: как полноразмерный макет фасада помогает архитектуру снижать риски

24 Мая 2022
Технологии Партнерский материал
mainImg
Компaния:
представительство компании Guardian Glass на Архи.ру
Контакты:
390011, Рязань, район Южный Промузел, 17а
Телефон: +7 4912 95 66 86
Телефон отдела клиентского сервиса: +7 4912 95 66 21
0

Мокап (от англ. mockup ― модель в натуральную величину) – это специально изготовленный полноразмерный образец элемента будущей витражной конструкции, созданный чтобы непосредственно на строительной площадке оценить качество работ, эстетику и композицию различных материалов.

Основная цель использования мокапа – снизить риски при проектировании фасада. Уже на ранних стадиях разработки проекта рабочая группа может получить необходимую информацию, и, если потребуется, ― внести корректировки без значительных затрат. Так, на основе полноразмерного образца можно подобрать тип архитектурного стекла и сделать расчетные схемы применения фасадной системы. Можно протестировать на мокапе сложные элементы и убедиться в том, что конкретные решения могут быть реализованы в реальном масштабе, в соответствии с техническими и эстетическими требованиями.

Предоставлено Guardian Glass

Мокап дает возможность архитектору и производителю стекла усовершенствовать или скорректировать решение перед заказом материала, проверить системную инженерию и протестировать характеристики продукта.

Предоставлено Guardian Glass

«На всех проектах до начала строительства мы стараемся реализовать мокап, ― говорит партнер бюро KAMEN Architects, архитектор Иван Греков. ― Например, на проекте «Береговой-2» был мокап порядка 500 м2. Это макет фасада в масштабе 1*1 с применением реальных, конкретных материалов ― облицовочных, вариантов по стеклам. Таким образом тестируются разные подрядчики, разработчики: мы можем сравнить качество и внешний вид тех или иных материалов, сборку внутри системы, и выбираем в зависимости от экономики проекта и архитектуры. С производителями материалов взаимодействуем на всех этапах: с момента создания концепции проекта до тендера у заказчика. На всех этапах проекта обсуждаем его с разными участниками, ездим на производство».

Предоставлено Guardian Glass

«На мокапе мы вместе с клиентом оцениваем фрагмент фасада, ― говорит менеджер архитектурных проектов Guardian Glass Петр Ивановский. ― По сути это дополнительное поэтапное согласование, которое минимизирует риски на протяжении всего проекта. Умение создавать мокапы и работать с ними ― преимущество для производителя архитектурного стекла».

Типы мокапов

Мокапы с применением стекла варьируются от масштабируемых настольных дисплеев до полноразмерных инсталляций больших секций фасада, которые на протяжении нескольких месяцев оцениваются в реальных условиях.

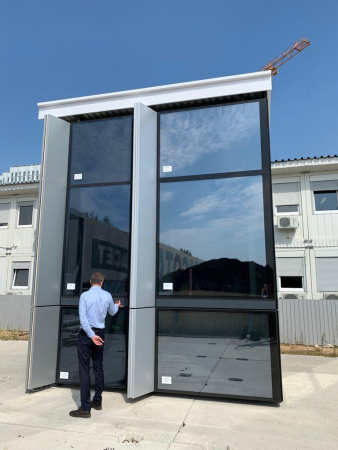

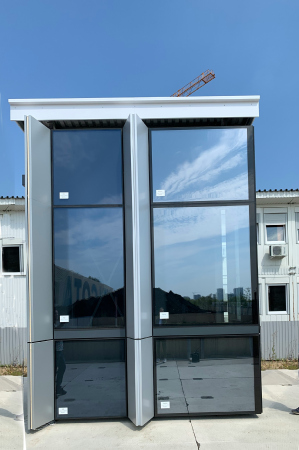

Первый тип мокапа ― лабораторный. Это полноразмерные модели фасада, созданные до завершения проектирования, чтобы изучить предлагаемые конструктивные детали, проверить рабочие характеристики, а также оценить внешний вид фасада. Тестирование проводится в лабораторных условиях, где мокапы подвергаются эксплуатационным испытаниям.

Таким образом можно измерить герметичность, соответствие теплотехнических и других характеристик нормативным, определить важные узлы конструкции, а также установить правила обслуживания системы. Требования к мокапам могут быть описаны в проектных спецификациях крупных либо нестандартных объектов.

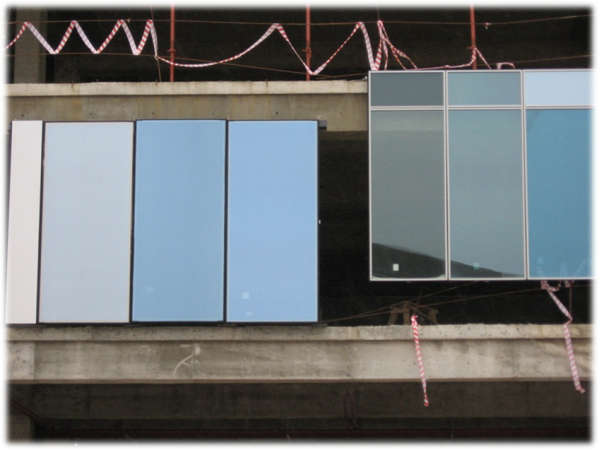

Другой тип мокапа – визуальный. Он может помочь проектной группе определить финальный вариант стекла, цвета и другие конкретные детали.

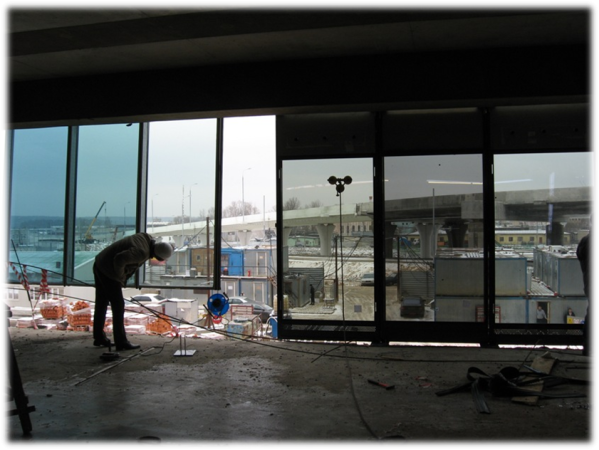

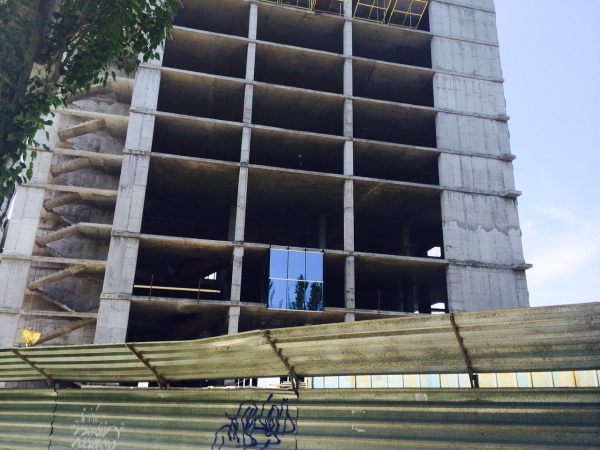

Часто визуальные макеты создаются прямо на объекте. Они могут остаться там на некоторое время, и к ним можно будет обращаться на протяжении всего проекта как к эталонным образцам.

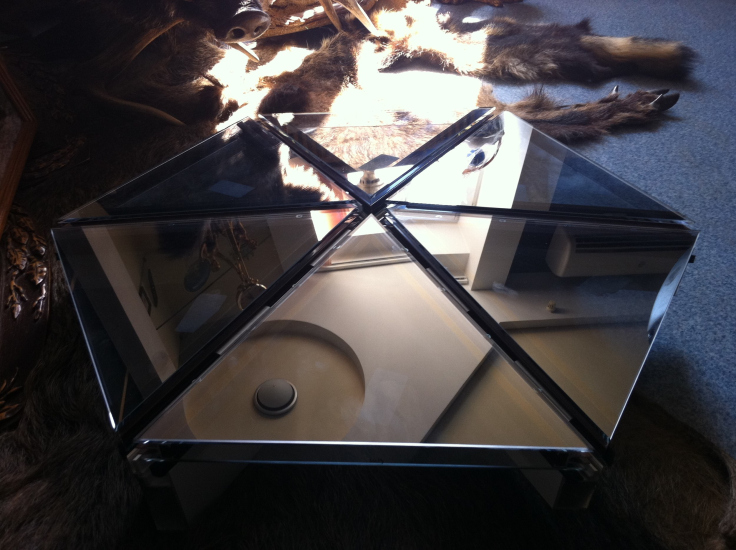

Во время работы над проектом могут использоваться также небольшие настольные макеты или ручные образцы, которые помогают визуализировать окончательные результаты или детали дизайна.


Каким должен быть мокап

Что именно включить в мокап ― решает команда проекта. Бывает, что решение принимает архитектор или застройщик, а иногда – консультант по фасадам. Как правило, в мокап стоит включать:

●        точное представление оформления стен, элементов отделки;

●        элементы крепления и поддержки;

●        самые длинные пролеты;

●        углы, места стыков и системных переходов.



Работа с мокапом может длиться несколько месяцев: проектирование, строительство, монтаж и тестирование. После этого можно приступать к наблюдению на объекте, которое может занять от нескольких дней до нескольких месяцев, в зависимости от того, что именно оценивается.

При оценке внешнего вида стекла, установленного в мокапе, важно обеспечить условия освещения, максимально приближенные к естественным (отсутствие освещения внутри помещения, боковых просветов и т.д.).


  • zooming

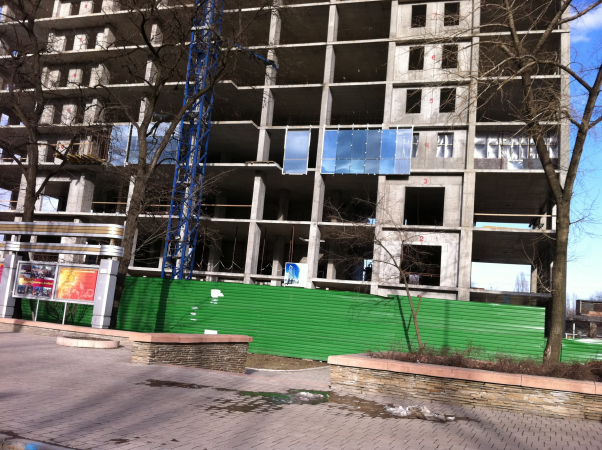

    Предоставлено Guardian Glass
  • zooming

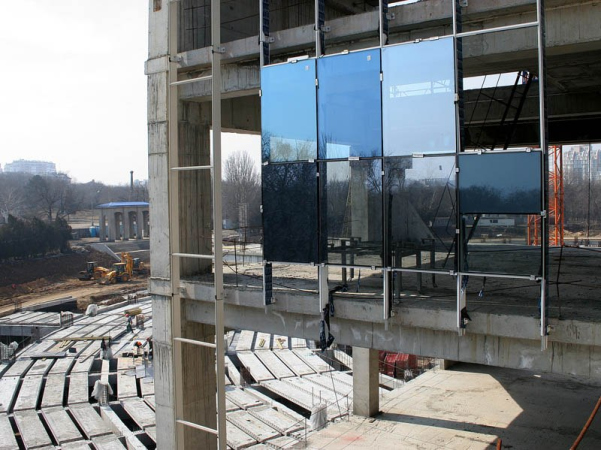

    Предоставлено Guardian Glass
  • zooming
    1 / 4

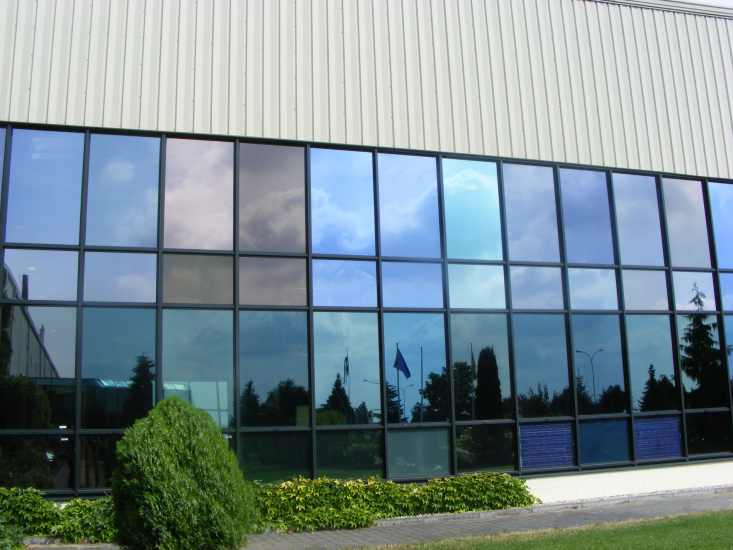

    Предоставлено Guardian Glass
  • zooming
    2 / 4

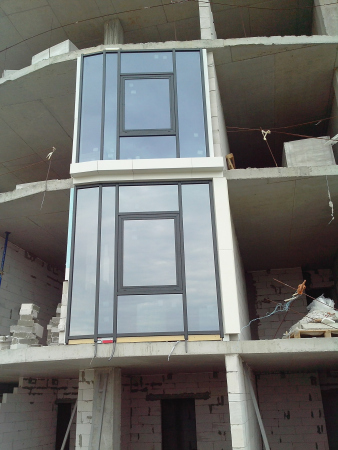

    Предоставлено Guardian Glass
  • zooming
    3 / 4

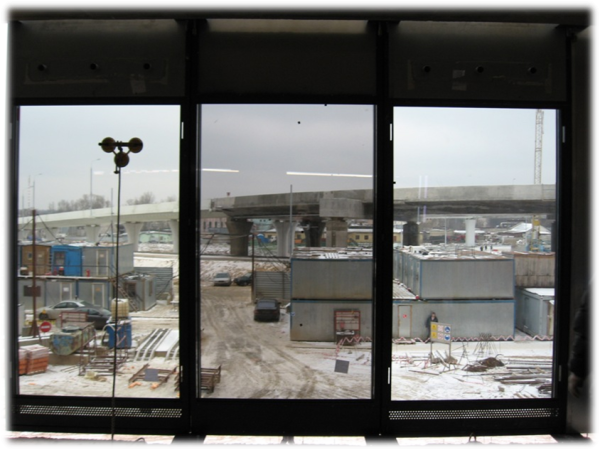

    Предоставлено Guardian Glass
  • zooming
    4 / 4

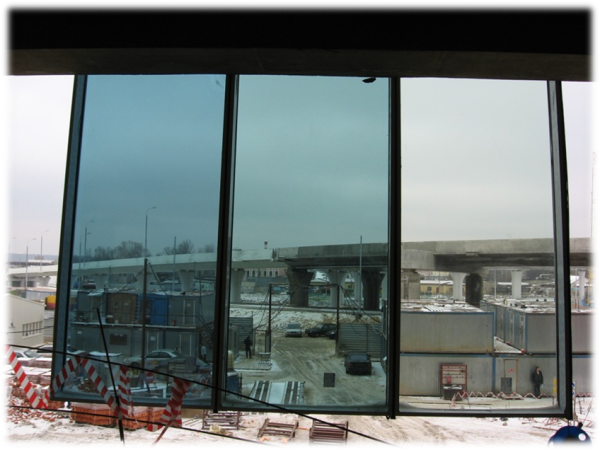

    Предоставлено Guardian Glass
  • zooming
    1 / 8

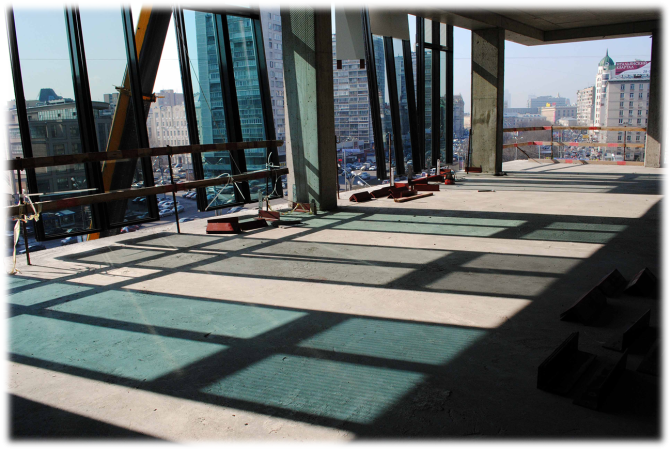

    Предоставлено Guardian Glass
  • zooming
    2 / 8

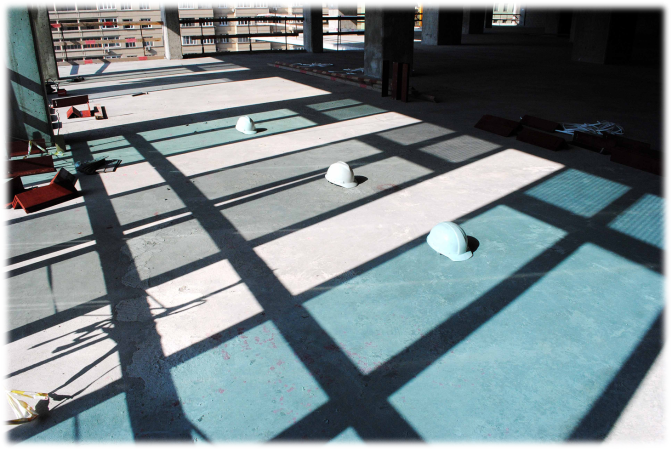

    Предоставлено Guardian Glass
