Опоры Buzon для купола Михайловской дачи

Для возведения купола нового конференц-зала в Михайловке были использованы регулируемые опоры Buzon, позволившие в точности реализовать сложный архитектурный замысел.

mainImg
Архитектор:
Никита Явейн
Мастерская:
Студия 44 http://www.studio44.ru
Проект:
Главный учебный корпус Высшей школы менеджмента Санкт-Петербургского Государственного Университета (ВШМ СПБГУ)
Россия, Санкт-Петербург, г. Петродворец, С.-Петербургское шоссе, д. 109

Авторский коллектив:
Архитекторы: Н. Явейн, П. Соколов, Ж. Разумова, В. Парфёнов
при участии Н. Жукова, А. Скорик, Я. Реут, Е. Алёшиной, М. Спивак
Архитекторы-реставраторы: Т. Андреева, А. Карасева, Ю. Комарова, О. Кузеванов, Е. Лабинова, С. Морозова, О. Рогачёва, Е. Сорокина
Конструкторы: И. Ляшко, Д. Кресов, Н. Просветова, А. Денисов
Авторский надзор: Г. Иванов, Д. Ярошевский, В. Антипин

Генподрядчик: ООО «Сэтл Сити»

2007 — 2014 / 2014 — 2015

Заказчики - Федеральное Агентство по образованию, Санкт-Петербургский Государственный университет


Дворцово-парковый ансамбль Михайловская дача расположен под Санкт-Петербургом, недалеко от знаменитой Петергофской дороги в сторону балтийского берега. Заброшенную в 1990-е усадьбу в начале 2000-х решено было реконструировать под Высшую школу менеджмента. Проект масштабной реконструкции разработала «Студия 44» под руководством Никиты Явейна. Изменения затронули шесть существующих зданий. Главный учебный корпус разместился в самой крупной усадебной постройке – бывшем Конюшенном корпусе, возведенном в 1859–1861 гг. по проекту Гаральда Боссе.

Недостаток площадей, необходимых для полноценного функционирования университета, проектировщики решили компенсировать за счет нового строительства, которое ни в коем случае не должно было конкурировать с исторической застройкой. При этом авторы стремились подчеркнуть современность новых учебных блоков. Так появилась, пожалуй, самая провокационная часть проекта – большой металлический купол перед главным учебным корпусом со стороны Петербургского шоссе.

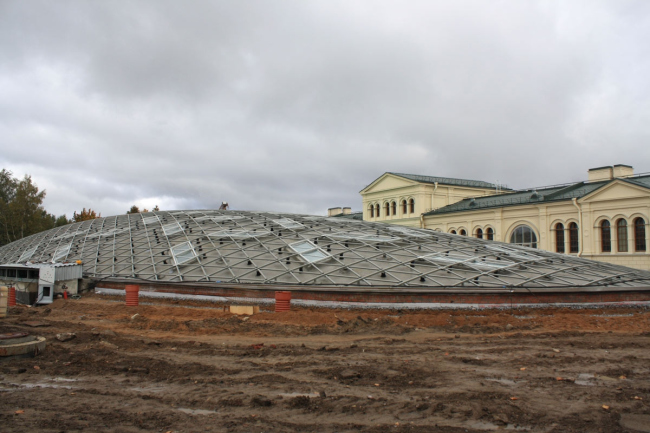

Купольная кровля конференц-зала дворцово-паркового ансамбля «Михайловская дача», Ленинградская область. Фотография предоставлена BUZON

Купол продолговатой овальной формы большей частью спрятан под землю, дабы не загораживать дворцовую панораму. С историческим зданием он связан длинной стеклянной галереей. Внутри купола устроен конференц-зал на 450 мест. По бокам расположились компьютерные классы и учебные аудитории. Наружная оболочка возвышающегося над землей конференц-зала выполнена из декоративных металлических листов треугольной формы и стеклянных вставок.
zooming

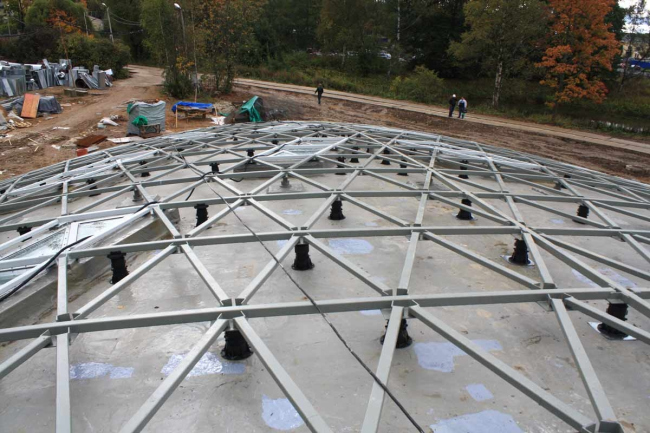

Купольная кровля конференц-зала дворцово-паркового ансамбля «Михайловская дача», Ленинградская область. Фотография предоставлена BUZON

Сложная форма купольной кровли требовала особых, современных технологических решений. Воплотить смелый замысел архитектора позволила конструкция опор Buzon. Бельгийская компания «Buzon Pedestal International SA», основанная в 1987 году, производит регулируемые опоры, отличающиеся высоким качеством и широким ассортиментом моделей и аксессуаров.

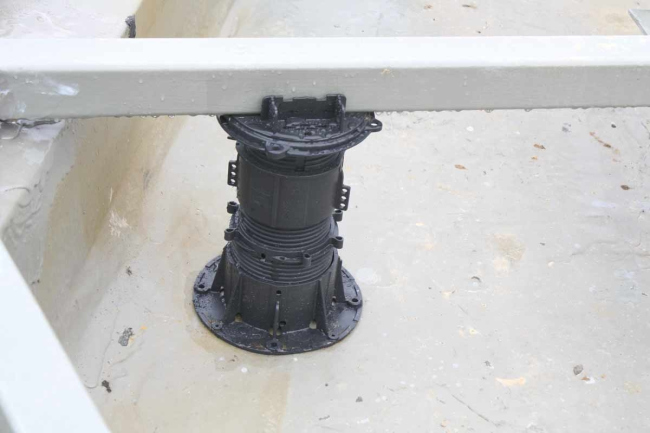

Для возведения изогнутого купола требовалось «посадить» его на бетонное основание несущей поверхности. Для этого на бетонном основании была закреплена металлическая пространственная подконструкция, на которую затем монтировались треугольники металлической облицовки. Процесс монтажа сильно осложнялся из-за криволинейности бетонного основания с конструктивными ребрами жесткости. Однако удобная и функциональная система регулируемых опор Buzon позволила существенно упростить процесс монтажа. В каждой опорной точке соединения подсистемы с бетонным основанием с точностью до 1 мм производилась необходимая регулировка высоты опоры. После установки требуемой высоты, положение опор фиксировалось стопорным ключом, исключающим последующее вращение, вызванное нагрузками или вибрацией. Таким же образом был отрегулирован и уклон опор. В результате удалось смонтировать финишный слой кровли в строгом соответствии с проектными отметками.

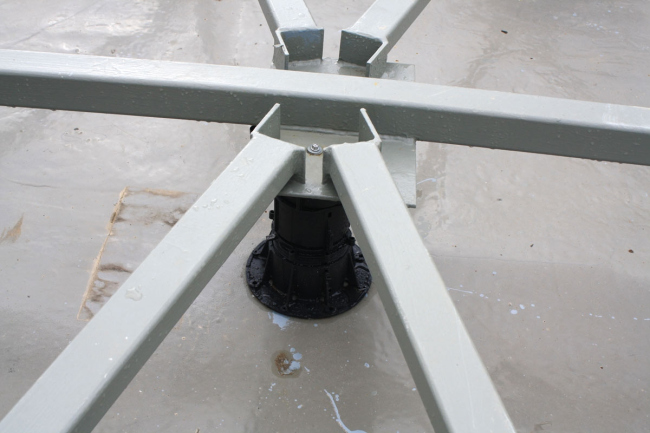

Купольная кровля конференц-зала дворцово-паркового ансамбля «Михайловская дача», Ленинградская область. Фотография предоставлена BUZON

Помимо широких функциональных возможностей конструкции опор Buzon отличаются высокими эксплуатационными характеристиками. Опоры изготавливаются из современного и высокотехнологичного материала – полипропилена. Этот материал успешно прошел испытания на соответствие стандартам безопасности, сжатия, сцепления и бокового смещения. Опоры из полипропилена отличаются высокой влагостойкостью и морозостойкостью, хорошо противостоят агрессивному воздействию окружающей среды, не разрушаются и не гниют.
zooming
Купольная кровля конференц-зала дворцово-паркового ансамбля «Михайловская дача», Ленинградская область. Фотография предоставлена BUZON

Температурный диапазон применения таких опор велик – от -40 до +80°С, что более чем достаточно даже для суровых российских климатических условий. Благодаря особенностям конструкции регулируемые опоры BUZON, созданные по принципу винтового домкрата, обеспечивают эффективное равномерное распределение нагрузки на гидроизоляционный слой кровли. Особую прочность и долговечность обеспечивают скручивающиеся части опоры и система в целом, представляющая собой жесткую конструкцию. Также среди главных достоинств выбранного конструктивного решения следует отметить возможность легко демонтировать покрытие в случае протечки или проведения плановых ремонтных работ.
Купольная кровля конференц-зала дворцово-паркового ансамбля «Михайловская дача», Ленинградская область. Фотография предоставлена BUZON

Металлические листы смонтированы с сохранением зазоров, необходимых для свободного дренажа. Вода, попадая на них, стекает вниз до гидроизоляционного слоя и затем через водосток попадает в общую канализационную систему. Та же особенность монтажа позволяет воздуху свободно циркулировать под поверхностью покрытия, что способствует высыханию поверхности гидроизоляционного слоя. Свободное пространство между гидроизоляцией и террасными плитами дает возможность разместить все необходимые коммуникации и декоративную подсветку. Кроме того, свободное проветривание исключает возможность создания благоприятных условий для развития вредной микрофлоры.
Купольная кровля конференц-зала дворцово-паркового ансамбля «Михайловская дача», Ленинградская область. Фотография предоставлена BUZON

В настоящее время все строительные работы по возведению конференц-зала завершены. Университет уже функционирует и набирает новых студентов.

zooming
Архитектор:
Никита Явейн
Мастерская:
Студия 44 http://www.studio44.ru
Проект:
Главный учебный корпус Высшей школы менеджмента Санкт-Петербургского Государственного Университета (ВШМ СПБГУ)
Россия, Санкт-Петербург, г. Петродворец, С.-Петербургское шоссе, д. 109

Авторский коллектив:
Архитекторы: Н. Явейн, П. Соколов, Ж. Разумова, В. Парфёнов
при участии Н. Жукова, А. Скорик, Я. Реут, Е. Алёшиной, М. Спивак
Архитекторы-реставраторы: Т. Андреева, А. Карасева, Ю. Комарова, О. Кузеванов, Е. Лабинова, С. Морозова, О. Рогачёва, Е. Сорокина
Конструкторы: И. Ляшко, Д. Кресов, Н. Просветова, А. Денисов
Авторский надзор: Г. Иванов, Д. Ярошевский, В. Антипин

Генподрядчик: ООО «Сэтл Сити»

2007 — 2014 / 2014 — 2015

Заказчики - Федеральное Агентство по образованию, Санкт-Петербургский Государственный университет
