описание:
Архитектурный облик зданий и благоустройства проекта реновации «Первой образцовой типографии» продиктован прежде всего историей места и его культурным наследием. Первая образцовая типография – наследница легендарной типографии Ивана Сытина, крупнейшего книгоиздателя России и просветителя конца XIХ – начала ХХ века. Главное здание, расположенное по улице Пятницкой, было построено в 1903 году русским архитектором шведского происхождения, мастером архитектурного модерна Адольфом Эрихсоном (1862-1940) при участии инженера Владимира Шухова, который войдет в историю как автор Шуховской башни.
Архитектурная концепция строится вокруг двух основных задач. Первая – подчеркнуть архитектурные особенности зданий, которые являются объектами культурного значения (корпуса 1, 3, 4). Вторая – проявить характер места и времени исторических зданий в реновируемых и новых корпусах (2, 6) через игру образов и ассоциаций.
Главное здание типографии (1 корпус) – с готическим входом и сложными фигурными аттиками с полукруглыми окнами. Реставрация исторического фасада предполагает вычинку и зачистку кирпича, восстановление исторических оконных и дверных заполнений, замену фасада «советской» надстройки 5 этажа. Предусмотренная мансардная настройка своей формой и строением подчеркивает изысканный исторический силуэт фасад здания. Благодаря этим решениям вся постройка обретает былое величие готического замка, которым славилась Сытинская типография в начале ХХ века на фоне низко-этажной застройки окраин Замоскворечья… А сегодня Главное здание становится доминантой всего комплекса и демонстрирует его премиальный характер.
Разностилевые 3 («Доходный дом») и 4 корпуса («Терем») , которые также являются объектами культурного наследия, помимо реставрации фасадов, прирастают мансардами, что определенным образом приводят эти постройки к единому знаменателю. Классические или современные, с ломаной линией (2 вариант для «Терема»), предложенные мансарды сомасштабны зданиям и окружающему пространству, а своей формой подчеркивают пластику фасадов.
Образ Сытинской типографии как производства со своим оригинальным инструментарием, печатной продукции с книгами, учебниками, картами и пр. проявлен через игру ассоциаций, материальных и смысловых, в фасадных решениях 2 и 6 корпусов. Например, разнообразные формы пилястр, от скругленных до кесонных (варианты решений 2 корпуса по 2-ому Монетчиковскому переулку), которые разбивают фасад, навеяны формой оттисков. Бетонные панели с принтами растений (варианты для 2 и 6 корпусов) – напечатанные картинки из учебного ботанического атласа. Их также можно рассматривать как оригинальную интерпретацию растительных орнаментов эпохи модерна.
Выразительные текстуры кирпича в отделке фасадов (варианты 6 корпуса) отсылают нас к «кирпичной» архитектуре промышленных построек начала ХХ века. Ритм металлических ограждений балконов и террас подражает членению типографской наборной кассы… И наконец, выбранная цветовая гамма фасадных решений: белый, серый, графитовый, сепия – напрямую отсылает к книжной графике и печатному делу.

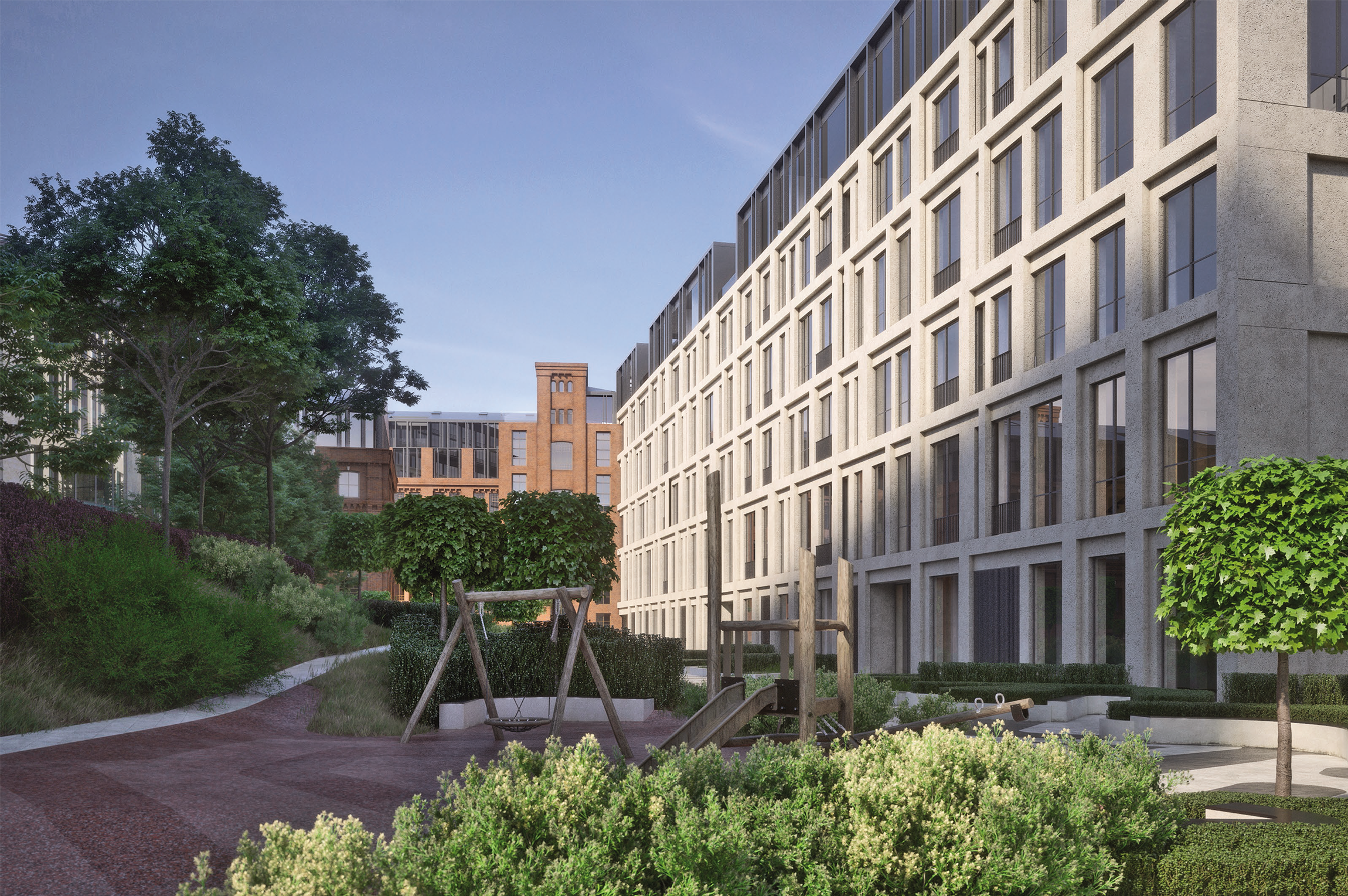

В единое целое комплекс зданий Сытинской типографий связывает благоустройство и озеленение внутренней территории. Мощение клинкерным кирпичом с орнаментом, где угадываются мотивы «типографских» узоров, формирует единую платформу комплекса. Линейные дорожки, чередование высоких и низких посадок, стриженые кусты геометрической формы и деревья с пышной кроной создают настроение барочного сада, где приятно проводить время. А с террас и балконов открываются великолепные виды.
Таким образом, в Замоскворечье, на границе с Садовым кольцом, возрождается историческая архитектурная доминанта – Сытинкая типография. Ее реновация под комплекс квартир и апартаментов соответствует духу времени и наилучшим образом вписывается в концепцию премиального жилья в центре Москвы.
Архитектурная концепция строится вокруг двух основных задач. Первая – подчеркнуть архитектурные особенности зданий, которые являются объектами культурного значения (корпуса 1, 3, 4). Вторая – проявить характер места и времени исторических зданий в реновируемых и новых корпусах (2, 6) через игру образов и ассоциаций.
Главное здание типографии (1 корпус) – с готическим входом и сложными фигурными аттиками с полукруглыми окнами. Реставрация исторического фасада предполагает вычинку и зачистку кирпича, восстановление исторических оконных и дверных заполнений, замену фасада «советской» надстройки 5 этажа. Предусмотренная мансардная настройка своей формой и строением подчеркивает изысканный исторический силуэт фасад здания. Благодаря этим решениям вся постройка обретает былое величие готического замка, которым славилась Сытинская типография в начале ХХ века на фоне низко-этажной застройки окраин Замоскворечья… А сегодня Главное здание становится доминантой всего комплекса и демонстрирует его премиальный характер.
Разностилевые 3 («Доходный дом») и 4 корпуса («Терем») , которые также являются объектами культурного наследия, помимо реставрации фасадов, прирастают мансардами, что определенным образом приводят эти постройки к единому знаменателю. Классические или современные, с ломаной линией (2 вариант для «Терема»), предложенные мансарды сомасштабны зданиям и окружающему пространству, а своей формой подчеркивают пластику фасадов.
Образ Сытинской типографии как производства со своим оригинальным инструментарием, печатной продукции с книгами, учебниками, картами и пр. проявлен через игру ассоциаций, материальных и смысловых, в фасадных решениях 2 и 6 корпусов. Например, разнообразные формы пилястр, от скругленных до кесонных (варианты решений 2 корпуса по 2-ому Монетчиковскому переулку), которые разбивают фасад, навеяны формой оттисков. Бетонные панели с принтами растений (варианты для 2 и 6 корпусов) – напечатанные картинки из учебного ботанического атласа. Их также можно рассматривать как оригинальную интерпретацию растительных орнаментов эпохи модерна.
Выразительные текстуры кирпича в отделке фасадов (варианты 6 корпуса) отсылают нас к «кирпичной» архитектуре промышленных построек начала ХХ века. Ритм металлических ограждений балконов и террас подражает членению типографской наборной кассы… И наконец, выбранная цветовая гамма фасадных решений: белый, серый, графитовый, сепия – напрямую отсылает к книжной графике и печатному делу.
В единое целое комплекс зданий Сытинской типографий связывает благоустройство и озеленение внутренней территории. Мощение клинкерным кирпичом с орнаментом, где угадываются мотивы «типографских» узоров, формирует единую платформу комплекса. Линейные дорожки, чередование высоких и низких посадок, стриженые кусты геометрической формы и деревья с пышной кроной создают настроение барочного сада, где приятно проводить время. А с террас и балконов открываются великолепные виды.
Таким образом, в Замоскворечье, на границе с Садовым кольцом, возрождается историческая архитектурная доминанта – Сытинкая типография. Ее реновация под комплекс квартир и апартаментов соответствует духу времени и наилучшим образом вписывается в концепцию премиального жилья в центре Москвы.
Проект реновации Первой образцовой типографии. Вариант 1 © ДНК аг
Проект реновации Первой образцовой типографии. Вариант 1 © ДНК аг
Проект реновации Первой образцовой типографии. Вариант 1 © ДНК аг
Проект реновации Первой образцовой типографии. Вариант 1 © ДНК аг
Проект реновации Первой образцовой типографии. Генплан. Вариант 1 © ДНК аг

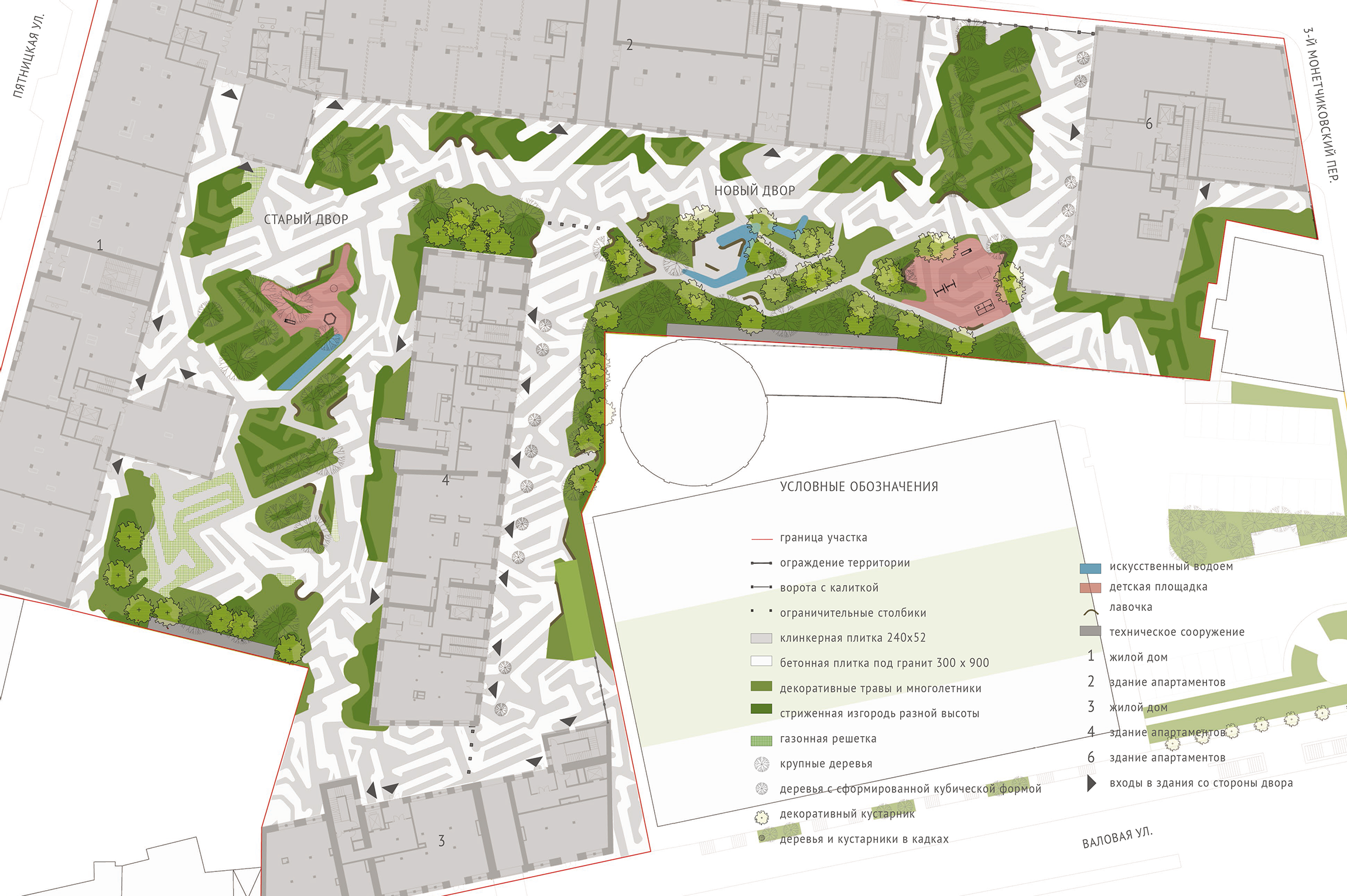

Проект реновации Первой образцовой типографии. Схема благоустройства. Вариант 1 © ДНК аг
Проект реновации Первой образцовой типографии. Вариант 2 © ДНК аг
Проект реновации Первой образцовой типографии. Вариант 2 © ДНК аг
Проект реновации Первой образцовой типографии. Вариант 2 © ДНК аг
Проект реновации Первой образцовой типографии. Вариант 2 © ДНК аг
Проект реновации Первой образцовой типографии. Вариант 2 © ДНК аг
Проект реновации Первой образцовой типографии. Вариант 2 © ДНК аг
Проект реновации Первой образцовой типографии. Генплан. Вариант 2 © ДНК аг
Проект реновации Первой образцовой типографии. Схема благоустройства. Вариант 2 © ДНК аг
Проект реновации Первой образцовой типографии. Разрез по двору © ДНК аг
Проект реновации Первой образцовой типографии. Разрез по двору © ДНК аг

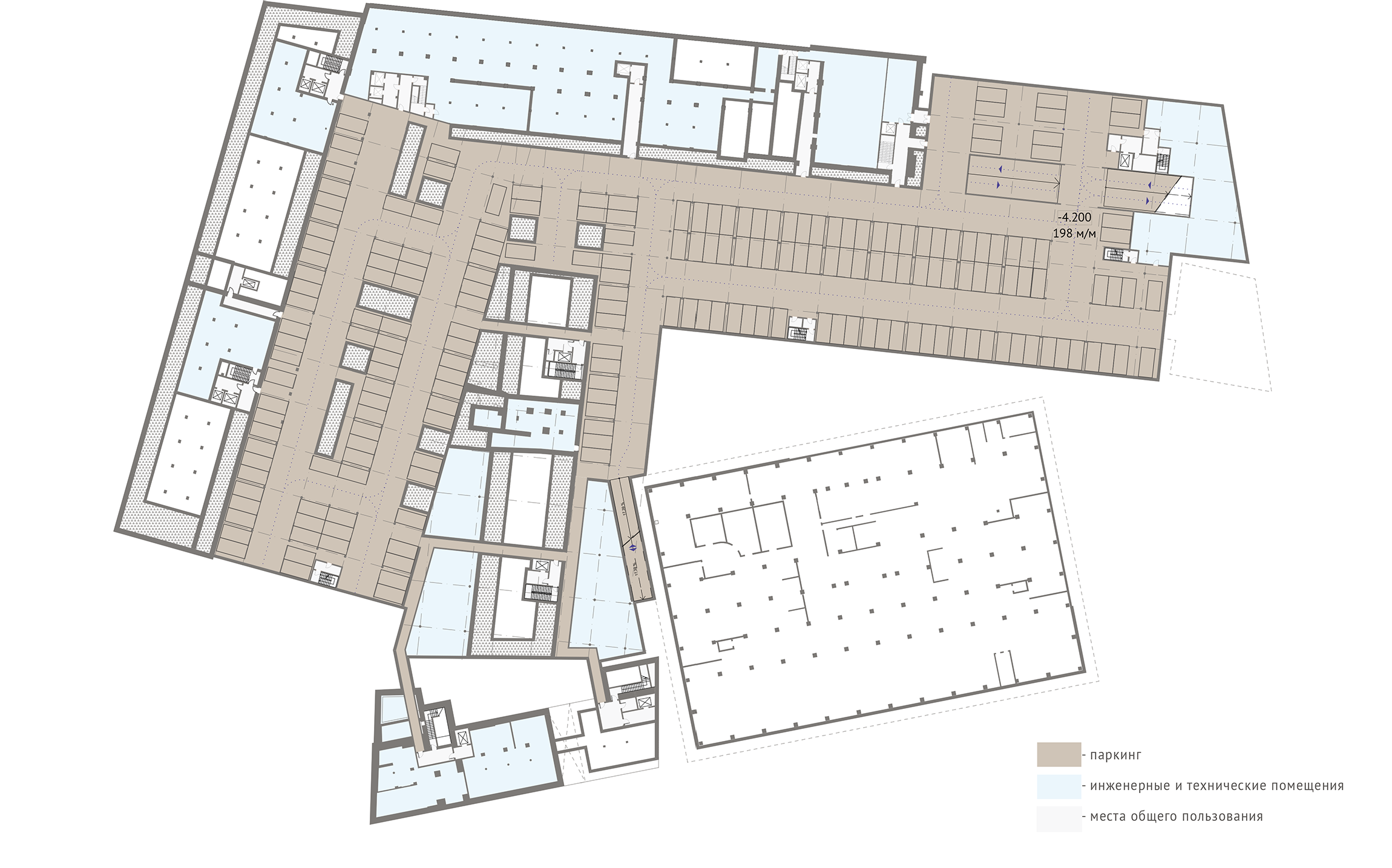

Проект реновации Первой образцовой типографии. План 1 этажа © ДНК аг
Проект реновации Первой образцовой типографии. План 2 этажа © ДНК аг

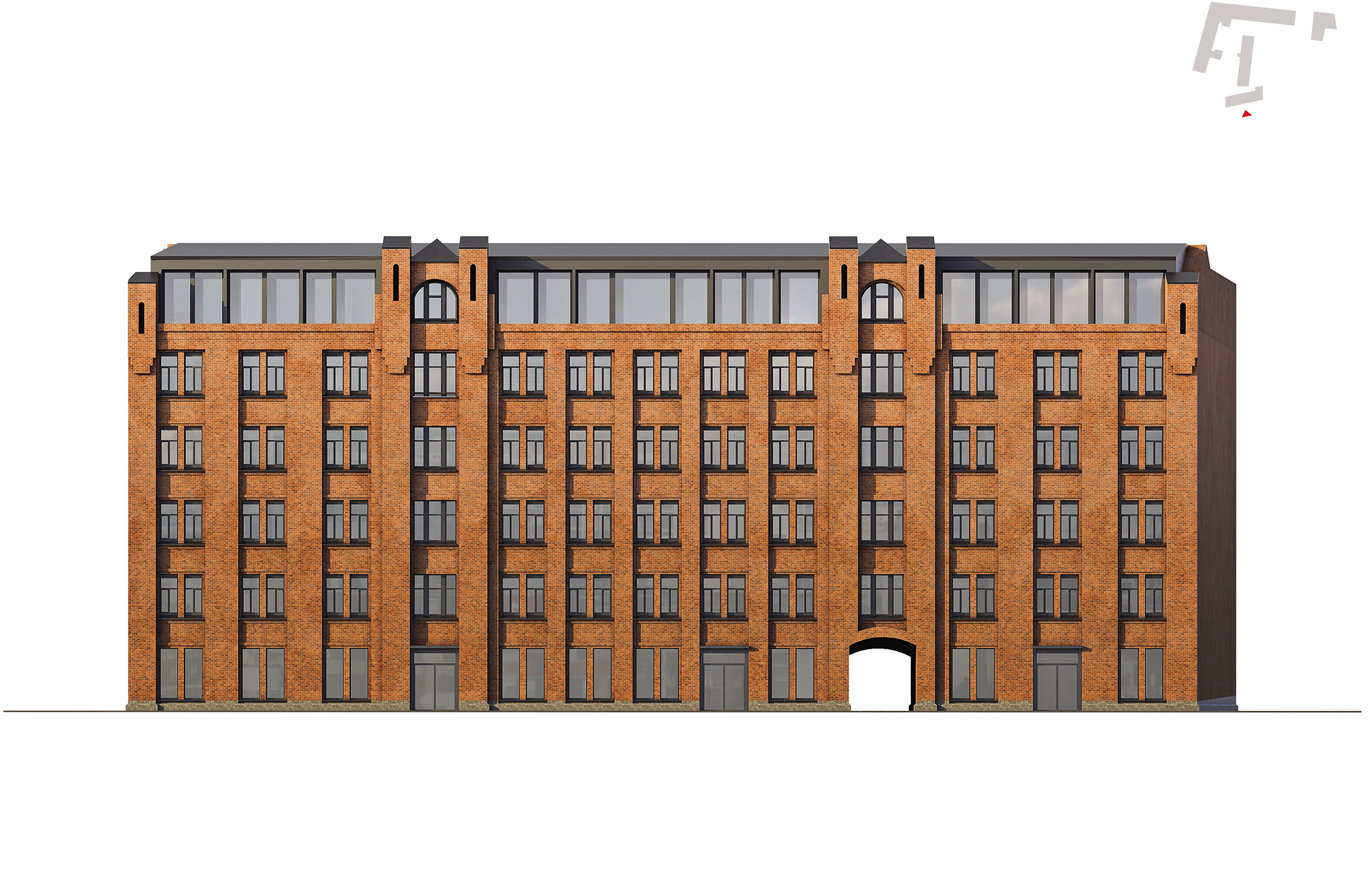

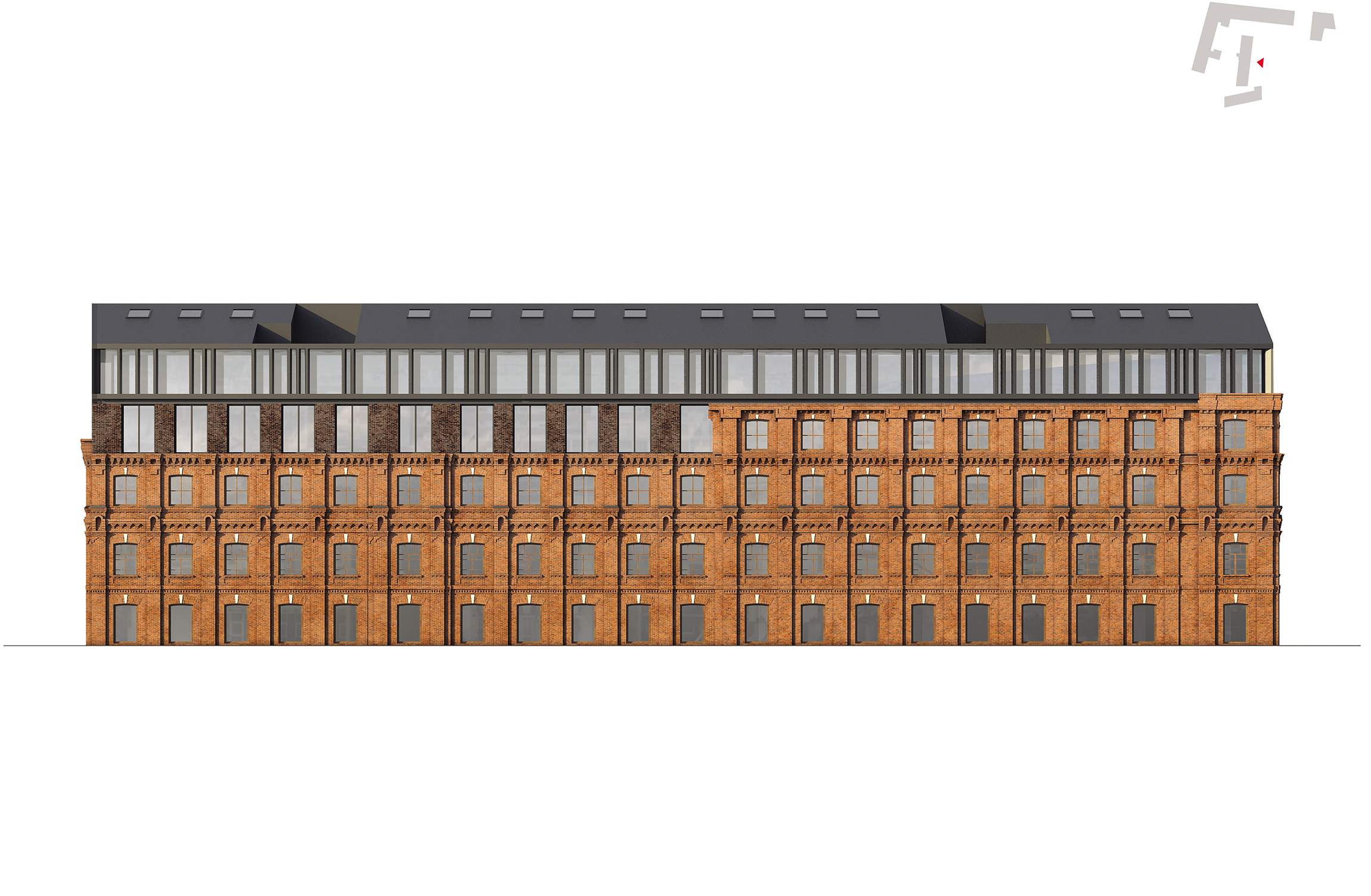

Проект реновации Первой образцовой типографии. Строение 1 – фасад со стороны Пятницкой улицы. Вариант 1 © ДНК аг

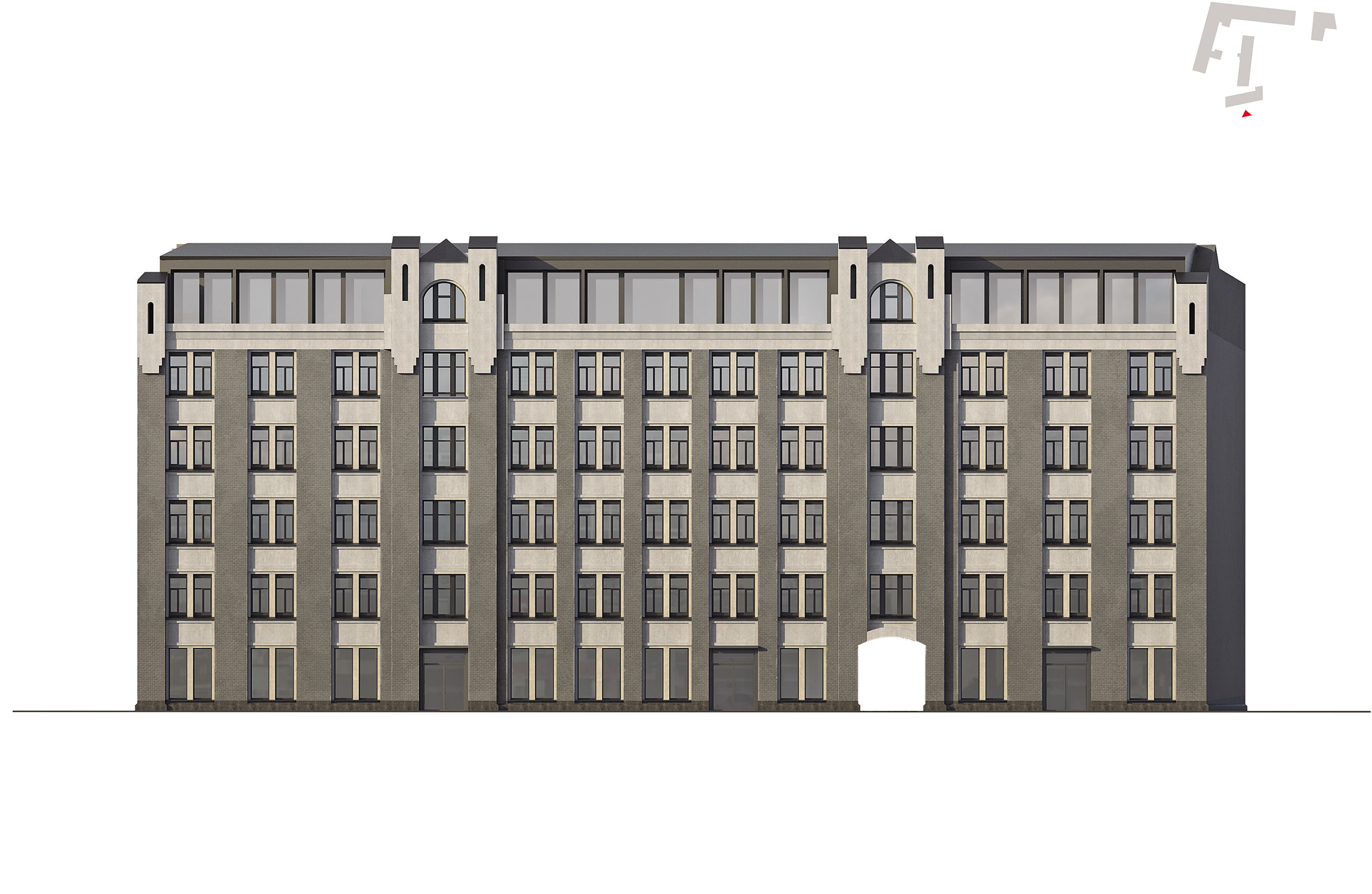

Проект реновации Первой образцовой типографии. Строение 1 – фасад со стороны Пятницкой улицы. Вариант 2 © ДНК аг

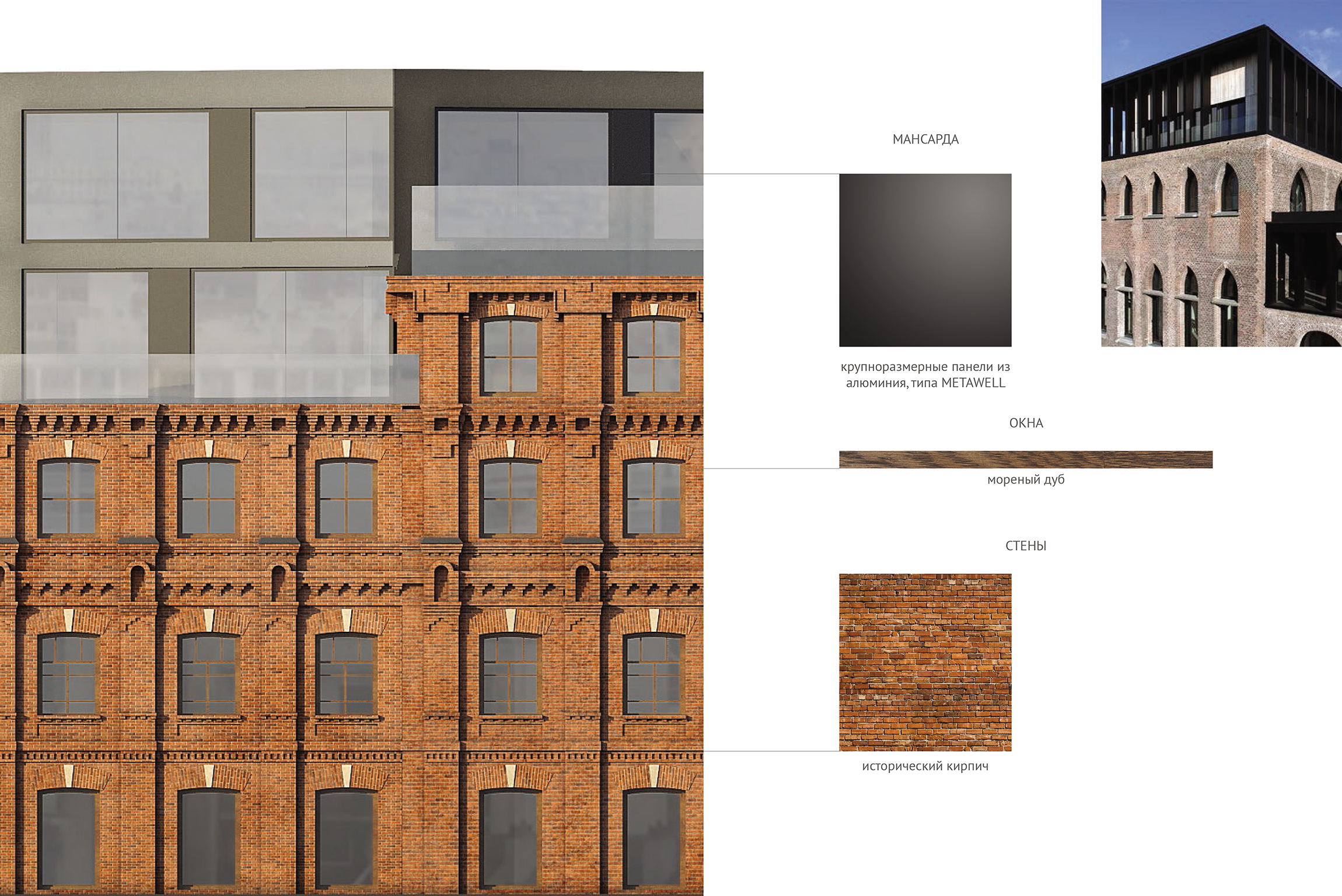

Проект реновации Первой образцовой типографии. Строение 1 – фрагмент фасада © ДНК аг

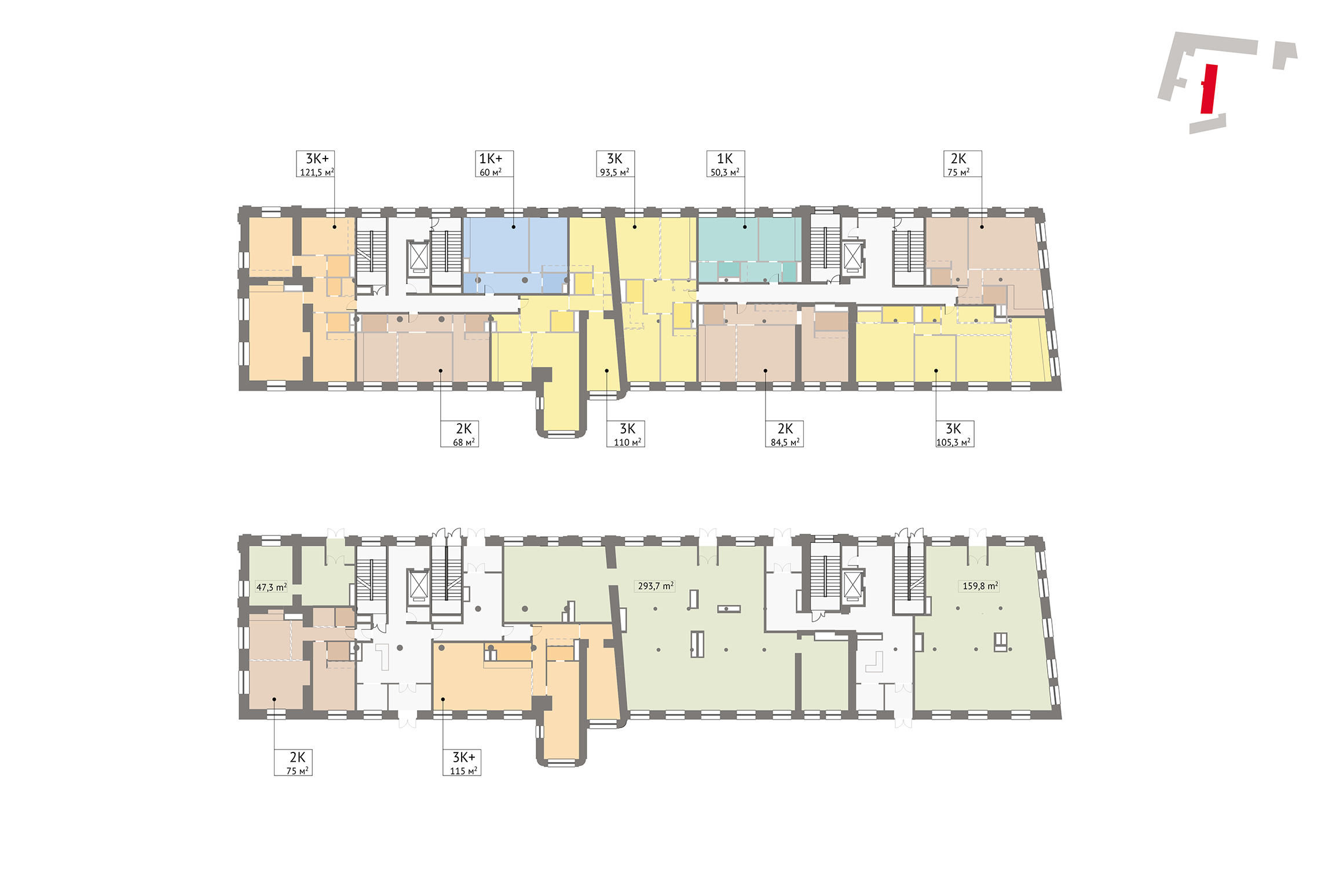

Проект реновации Первой образцовой типографии. Строение 1 – план 1 этажа © ДНК аг
Проект реновации Первой образцовой типографии. Строение 1 – план типового этажа © ДНК аг
Проект реновации Первой образцовой типографии. Строение 1 – план 5 этажа © ДНК аг
Проект реновации Первой образцовой типографии. Строение 1 – план мансарды © ДНК аг
Проект реновации Первой образцовой типографии. Строение 1 – разрез © ДНК аг
Проект реновации Первой образцовой типографии. Строение 2 – фасад. Вариант 1 © ДНК аг
Проект реновации Первой образцовой типографии. Строение 2 – фрагмент фасада. Вариант 1 © ДНК аг
Проект реновации Первой образцовой типографии. Строение 2 – фасад. Вариант 2 © ДНК аг
Проект реновации Первой образцовой типографии. Строение 2 – фрагмент фасада. Вариант 2 © ДНК аг
Проект реновации Первой образцовой типографии. Строение 2 – варианты планировки © ДНК аг
Проект реновации Первой образцовой типографии. Строение 2 – планы 1 и 2 этажей © ДНК аг
Проект реновации Первой образцовой типографии. Строение 2 – планы 3, 4-5 этажей © ДНК аг
Проект реновации Первой образцовой типографии. Строение 2 – план мансарды © ДНК аг

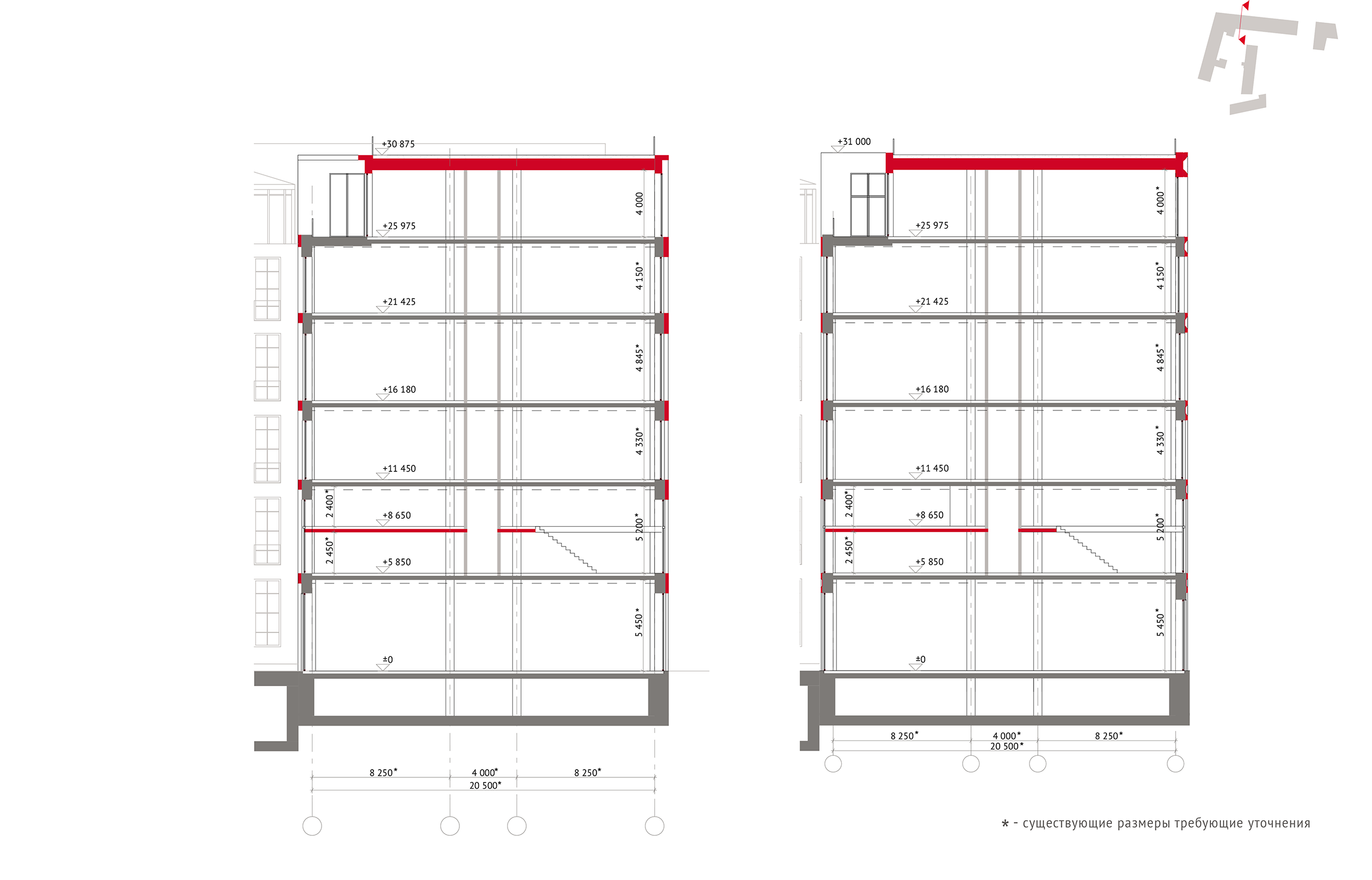

Проект реновации Первой образцовой типографии. Строение 2 – разрез. Вариант 1, вариант 2 © ДНК аг
Проект реновации Первой образцовой типографии. Строение 3 – фасад со стороны Валовой улицы. Вариант 1 © ДНК аг
Проект реновации Первой образцовой типографии. Строение 3 – фасад со стороны Валовой улицы. Вариант 2 © ДНК аг
Проект реновации Первой образцовой типографии. Строение 3 – фрагмент фасада. Вариант 2 © ДНК аг
Проект реновации Первой образцовой типографии. Строение 3 – план 1 этажа, план типового этажа, план мансарды © ДНК аг
Проект реновации Первой образцовой типографии. Строение 3 – разрез © ДНК аг
Проект реновации Первой образцовой типографии. Строение 4 – фасад. Вариант 1 © ДНК аг
Проект реновации Первой образцовой типографии. Строение 4 – фрагмент фасада. Вариант 1 © ДНК аг
Проект реновации Первой образцовой типографии. Строение 4 – фасад. Вариант 2 © ДНК аг
Проект реновации Первой образцовой типографии. Строение 4 – фрагмент фасада. Вариант 2 © ДНК аг
Проект реновации Первой образцовой типографии. Строение 4 – план 1 этажа, план типового этажа © ДНК аг
Проект реновации Первой образцовой типографии. Строение 4 – план мансарды © ДНК аг
Проект реновации Первой образцовой типографии. Строение 4 – разрез. Вариант 1, вариант 2 © ДНК аг

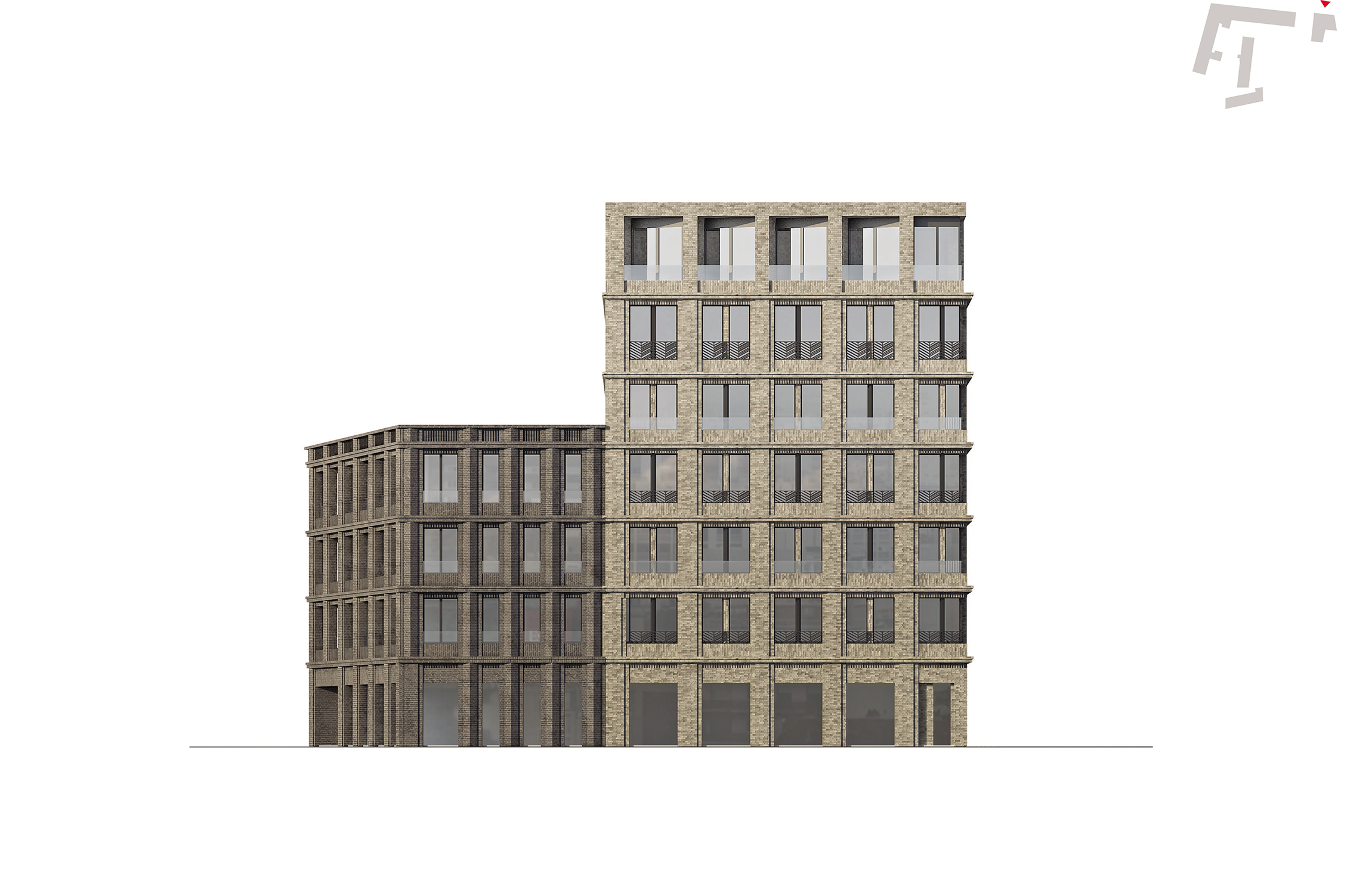

Проект реновации Первой образцовой типографии. Строение 6 – фасад со стороны 2-го Монетчиковского переулка. Вариант 1 © ДНК аг
Проект реновации Первой образцовой типографии. Строение 6 – фрагмент фасада. Вариант 1 © ДНК аг

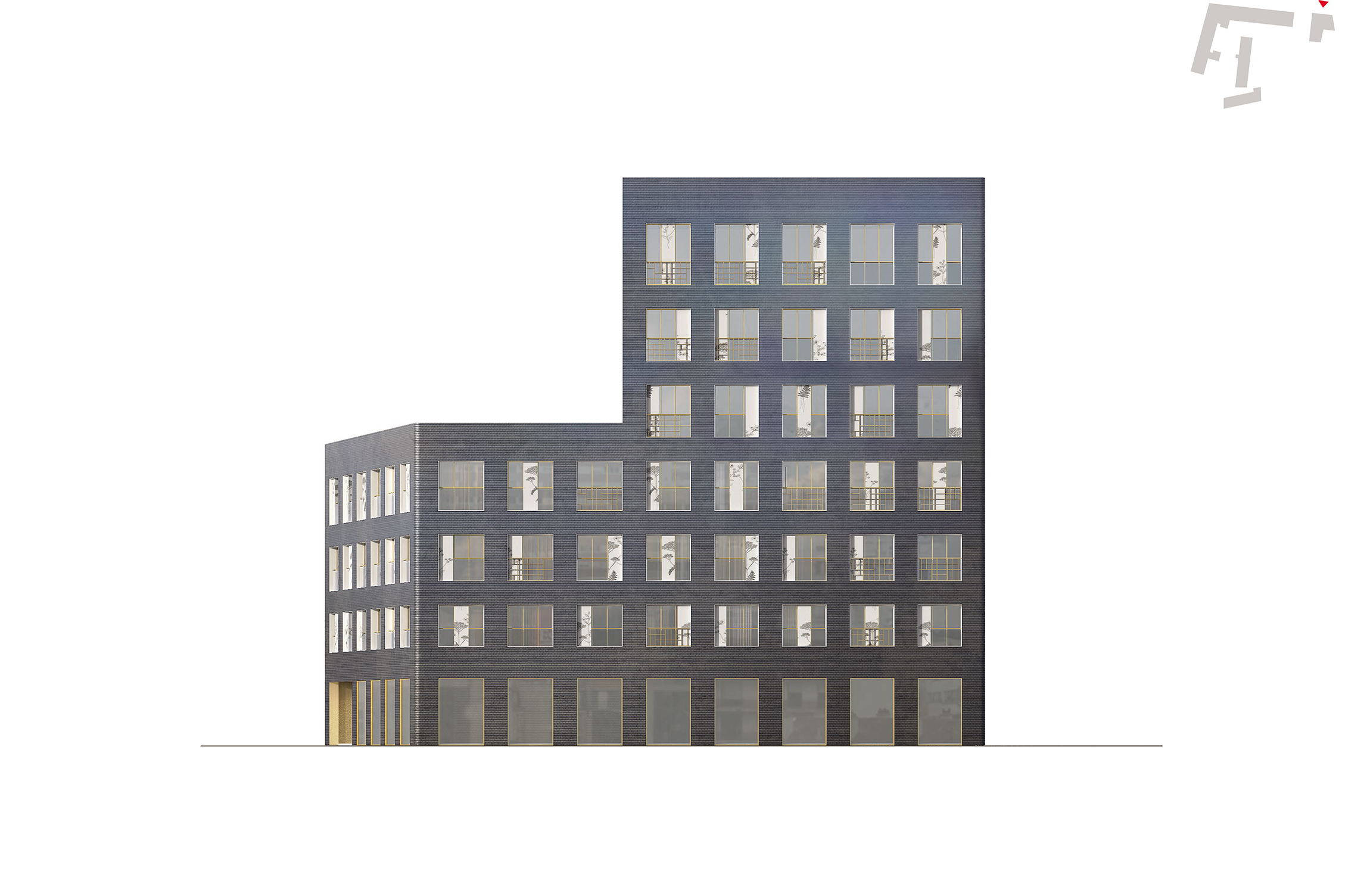

Проект реновации Первой образцовой типографии. Строение 6 – фасад со стороны 2-го Монетчиковского переулка. Вариант 2 © ДНК аг
Проект реновации Первой образцовой типографии. Строение 6 – фрагмент фасада. Вариант 2 © ДНК аг

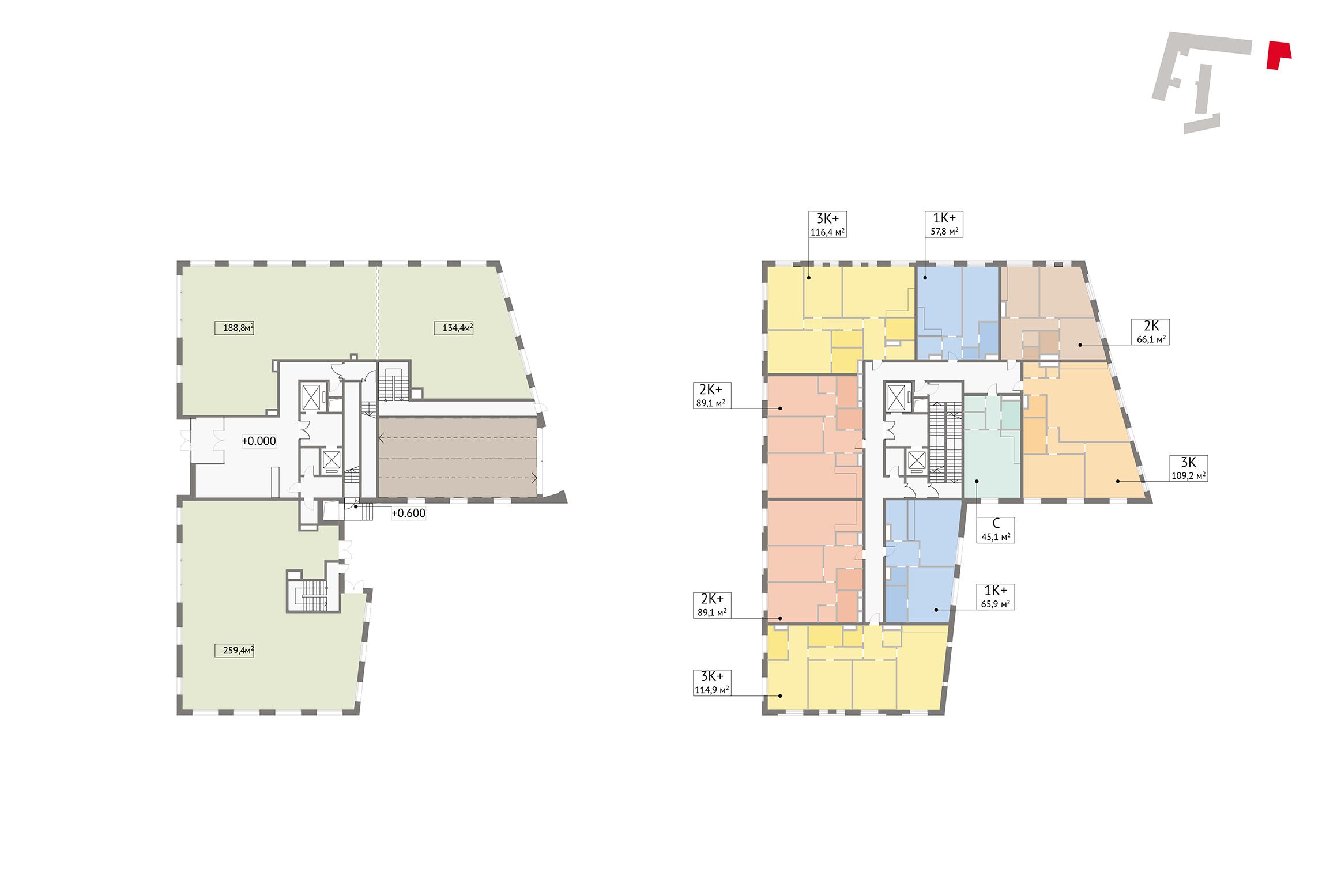

Проект реновации Первой образцовой типографии. Строение 6 – план 1 этажа, планы 2-4 этажей © ДНК аг
Проект реновации Первой образцовой типографии. Строение 6 – планы 5,6 этажей, план 7 этажа © ДНК аг
