Мансардные окна FAKRО: удобство, доступность, энергоэффективность

Мансардные окна FAKRО стали прекрасным проводником света в новом пространстве воронежской школы «Вектор», оборудованном под самой крышей исторического здания на прежде не эксплуатируемом чердаке

mainImg
Компaния:
представительство компании ФАКРО-Россия на Архи.ру
Контакты:
143590, Россия, Московская обл.,
Истринский р-он, дп Снегири,
ул. Станционная, д. 1

Павел Каташев
Руководитель отдела по работе с архитекторами и проектировщиками
8 926 110 01 63

Крыша с историей

На одной из улиц Воронежа, а именно на улице 9 Января, которая до революции 1917 года называлась Большая Девицкая, внимание привлекает нарядный дом с фасадом, напоминающим о барокко. Этот дом, построенный в 1881 году по проекту архитектора А.М. Баранова для воронежского купца Николая Федоровича Харина, является объектом культурного наследия регионального значения. Семейство Хариных более 140 лет до самой революции владело этим участком, а после национализации в главном доме усадьбы разместилась школа для взрослых, которая в дальнейшем несколько раз преобразовывалась, но функционально здание долгое время было школой.
Фотограф Илья Кривцов

Во время Великой отечественной войны дом сильно пострадал: лишившись крыши он стоял так несколько лет, пока  в 1950-х гг. по проекту архитектора Б.Н. Зотова, не был восстановлен. В ходе реконструкции был надстроен третий этаж со стороны дворового фасада и несколько изменены формы уличного – с них исчезли вазоны, венчавшие верхнюю часть здания. С тех пор  воронежцы знали его как аэроклуб ДОСААФ, пока в 2019 году он не перешел к другому собственнику.

После этого началась масштабная реставрация здания, включавшая обновление фасадов в соответствии с историческим обликом и приспособление крыши – единственного «неисторического» элемента, для современного использования. Воронежцы, хорошо знавшие дом, который выделяется среди окружающей застройки, гадали, что же будет размещаться после реставрации – поговаривали и о торговом центре, но новый владелец решил в какой-то мере восстановить историческую справедливость и открыть здесь частную школу. Разработкой проекта реставрации дома Харина занималось бюро «Терра», а интерьерами школы «Вектор», открывшейся здесь, бюро Insight ADB.


Взгляд в небо

Внутренняя структура здания претерпела за свою жизнь множество перестроек, что было использовано при формировании помещений, но все же охранный статус объекта наследия наложил значительные ограничения на планирование помещений в здании. Современные интерьеры школы сочетаются с историческими сохранившимися элементами, которые намеренно раскрыли, чтобы показать связь времен и ценность здания.
бюро Insight ADB

На трех этажах здания разместились 10 учебных классов, просторная комната для родителей, учительская, раздевалки, санузлы, большая рекреация с антресолью и гибридное пространство с функциями столовой и актового зала. Мансардный этаж было необходимо приспособить под нужды школы – здесь решили разместить рекреационные пространства для отдыха. Одной из проблем стало обеспечение этой зоны естественным светом.
бюро Insight ADB

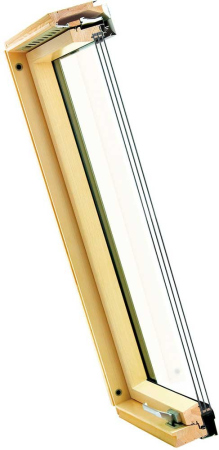

Специалисты компании FAKRO предложили установить окна FAKRO FTS-V U4  – мансардные окна с двухкамерным стеклопакетом двух  размеров 78*160 и 94*160. В качестве изоляционного оклада была применена модель KSV для комбинированного размещения. Не обошлось и без спецзаказа – для одиночных окон изготовили картины из плоского листового материала. Преимущество модели FTS-V U4 – в его энергоэффективности (коэффициент проникновения тепла окна Uw = 1,1 Вт/м2C), которая достигается за счет использования  двухкамерного стеклопакета, энергосберегающего низкоэмиссионного напыления стекла, его толщины и газа в камерах.  Для увеличения параметра воздухопроницаемости и энергоэффективности используются 3 контурных уплотнителя.
Фотограф Илья Кривцов

Учитывая особенность расположения окон – под углом и на крыше  – внешнее стекло закаленное, отличается высокой прочностью, и в то же время безопасностью. Четырехмиллиметровое закаленное стекло прекрасно противостоит, например, падению с высоты 1200 метров мешка массой 45 килограмм, содержащего свинцовую дробь, то есть по степени прочности существенно превосходит его обычный аналог, а снеговые нагрузки для него не страшны  тем более. Закаленное стекло прекрасно работает на изгиб, что важно при циклах суточного и сезонного нагревания – остывания для окон на крыше. Даже несмотря на эти параметры  FAKRO дает пожизненную гарантию на наружное закаленное стекло от разбития градом, как и на все модели мансардных окон компании.
Фотограф Илья Кривцов

Теплая дистанционная рамка из пластика TGI, используемая в двухкамерном стеклопакете, предотвращает появление конденсата внутри окна за счет применения современных адсорбентов и улучшает теплоизоляцию. Рама окна выполнена из высококачественного клееного бруса из сосны без сучков, пропитанная антисептиком в вакуумной камере. Для защиты древесины наносится 2 слоя полиакрилового лака на водной основе. Дерево – экологичный материал, что важно для образовательных учреждений.

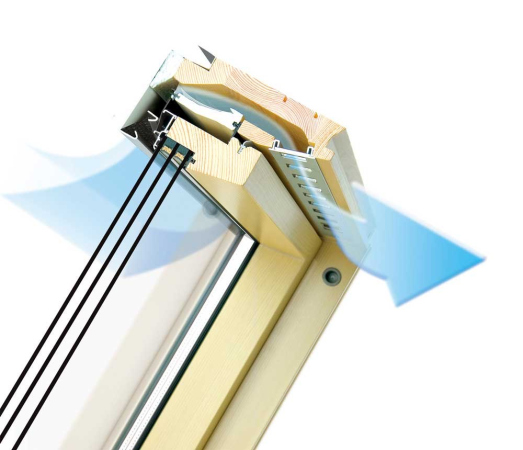

Окна в мансарде школы установлены на большой высоте – при выборе окон было важно, чтобы они обеспечивали не только свет, но и вентиляцию большого по площади помещения даже при закрытых окнах. Модель FTS-V U4 имеет вентклапан V10 с защитой от пыли и насекомых. Для поддержания комфортной температуры в помещении размер вентиляционных отверстий можно регулировать. При необходимости проветривания окно легко открыть – ручка управления окна установлена в нижней его части.  Микроветривание – еще одна удобная функция, заложенная в окне, помогает поддерживать в помещении  комфортный и безопасный микроклимат при минимальном открытии, при этом фиксирующая ручка препятствует проникновению в помещение при открытом окне.
  • zooming
    1 / 5
    © FAKRO
  • zooming
    2 / 5
    © FAKRO
  • zooming
    3 / 5
    © FAKRO
  • zooming
    4 / 5
    © FAKRO
  • zooming
    5 / 5
    © FAKRO

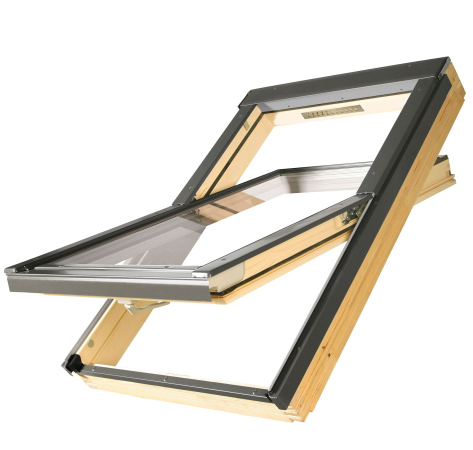

Вопрос эксплуатации – мытья и проветривания – решается благодаря фрикционным петлям, располагающимся в ее центральной части, створку можно оставлять в позиции наклона, а также поворачивать вокруг оси на 180°, что значительно облегчает мытье внешнего стекла.

При установке окон одним из важных моментов является монтаж, от качества которого зависит дальнейшая «жизнь» окна. Система стабилизации оконной рамы отвечает в этой модели за то, чтобы при «усадке» не образовывались перекосы, влияющие на функциональность окна.

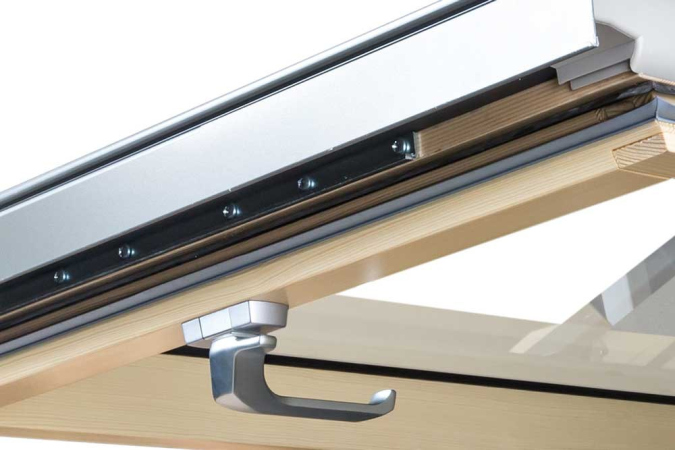

Противовзломная фурнитура topSafe обеспечивает повышенную устойчивость к взламыванию.

Для обеспечения наилучшей освещенности окна сгруппированы по два и три с помощью системы изоляционных окладов «Комби» FAKRО серий KSV1 и  KSV3. Основной функцией окладов является отвод воды, а также защита от снега и ветра, здесь же они также важны с точки зрения эстетики: окна мансарды отлично видны с улицы, и при этом они хорошо вписываются в исторический облик здания.
Особенностью изоляционного оклада KSV является  то, что он подходит для кровельных покрытий толщиной до 10 миллиметров разных типов: это и кровельное железо, и гибкая черепица, и различные непрофилированные кровельные материалы.
©FAKRO

Для школы были изготовлена окна FTS-V U4 нестандартных размеров 78*160 и 94*160 – помимо обычных линеек FAKRО изготавливает на заказ окна практически любых  форм и расцветок, а также панорамные окна высотой до 255 см.

Школа «Вектор» уже открылась, и помещение под мансардой стало одним из самых любимых у учеников школы. Это не удивительно – обширное пространство хорошо освещено, а через окна можно смотреть на небо и наблюдать за движением облаков на переменах и вне уроков.

Компания FAKRО благодарит директора   АНОО «Частная школа «Вектор» Наталью Киреченкову за помощь в подготовке материала
Фотограф Илья Кривцов
©FAKRO
