Мансардные окна FAKRО: удобство, доступность, энергоэффективность |
|
|
Мария Трошина |
|
| Мастерская: | |
| ФАКРО-Россия | |
|

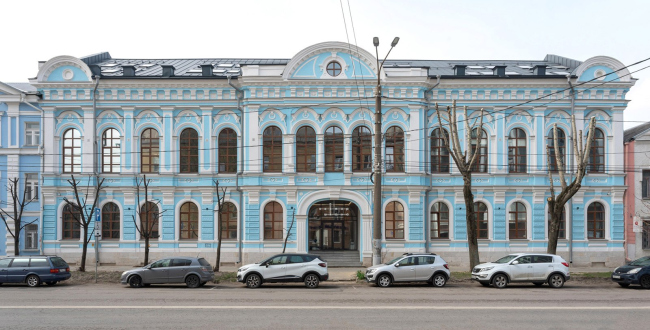

Мансардные окна FAKRО стали прекрасным проводником света в новом пространстве воронежской школы «Вектор», оборудованном под самой крышей исторического здания на прежде не эксплуатируемом чердаке Крыша с историейНа одной из улиц Воронежа, а именно на улице 9 Января, которая до революции 1917 года называлась Большая Девицкая, внимание привлекает нарядный дом с фасадом, напоминающим о барокко. Этот дом, построенный в 1881 году по проекту архитектора А.М. Баранова для воронежского купца Николая Федоровича Харина, является объектом культурного наследия регионального значения. Семейство Хариных более 140 лет до самой революции владело этим участком, а после национализации в главном доме усадьбы разместилась школа для взрослых, которая в дальнейшем несколько раз преобразовывалась, но функционально здание долгое время было школой. Фотограф Илья Кривцов

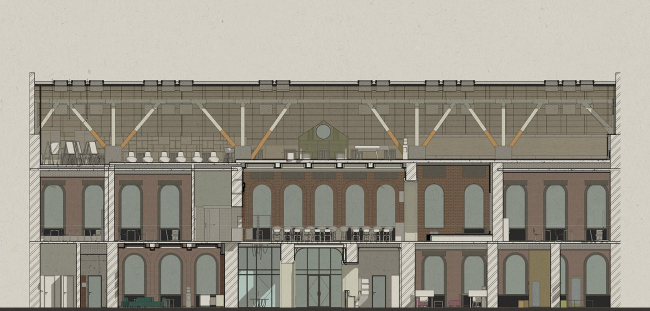

Во время Великой отечественной войны дом сильно пострадал: лишившись крыши он стоял так несколько лет, пока в 1950-х гг. по проекту архитектора Б.Н. Зотова, не был восстановлен. В ходе реконструкции был надстроен третий этаж со стороны дворового фасада и несколько изменены формы уличного – с них исчезли вазоны, венчавшие верхнюю часть здания. С тех пор воронежцы знали его как аэроклуб ДОСААФ, пока в 2019 году он не перешел к другому собственнику. После этого началась масштабная реставрация здания, включавшая обновление фасадов в соответствии с историческим обликом и приспособление крыши – единственного «неисторического» элемента, для современного использования. Воронежцы, хорошо знавшие дом, который выделяется среди окружающей застройки, гадали, что же будет размещаться после реставрации – поговаривали и о торговом центре, но новый владелец решил в какой-то мере восстановить историческую справедливость и открыть здесь частную школу. Разработкой проекта реставрации дома Харина занималось бюро «Терра», а интерьерами школы «Вектор», открывшейся здесь, бюро Insight ADB. Взгляд в небоВнутренняя структура здания претерпела за свою жизнь множество перестроек, что было использовано при формировании помещений, но все же охранный статус объекта наследия наложил значительные ограничения на планирование помещений в здании. Современные интерьеры школы сочетаются с историческими сохранившимися элементами, которые намеренно раскрыли, чтобы показать связь времен и ценность здания. бюро Insight ADB

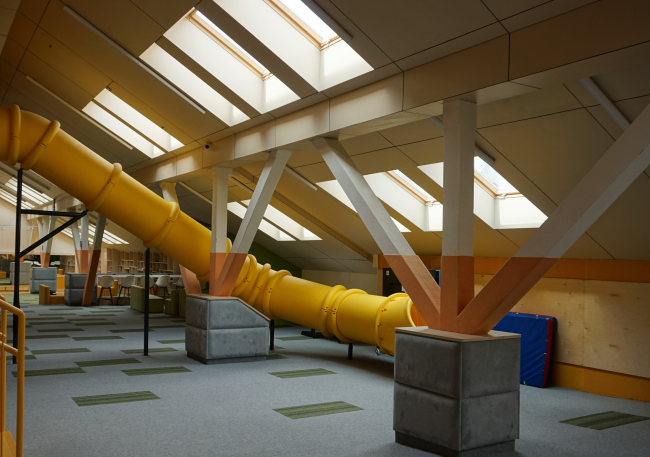

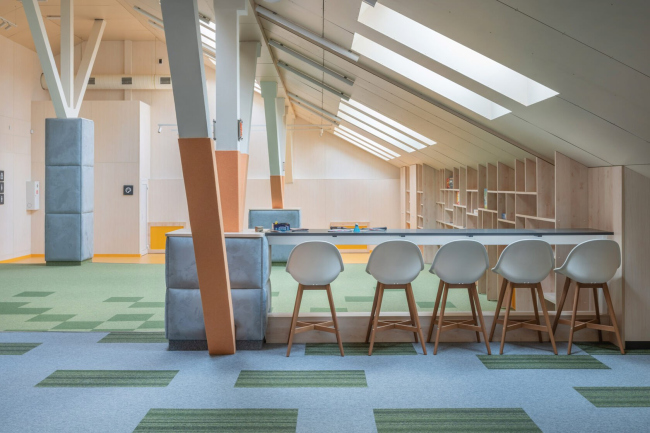

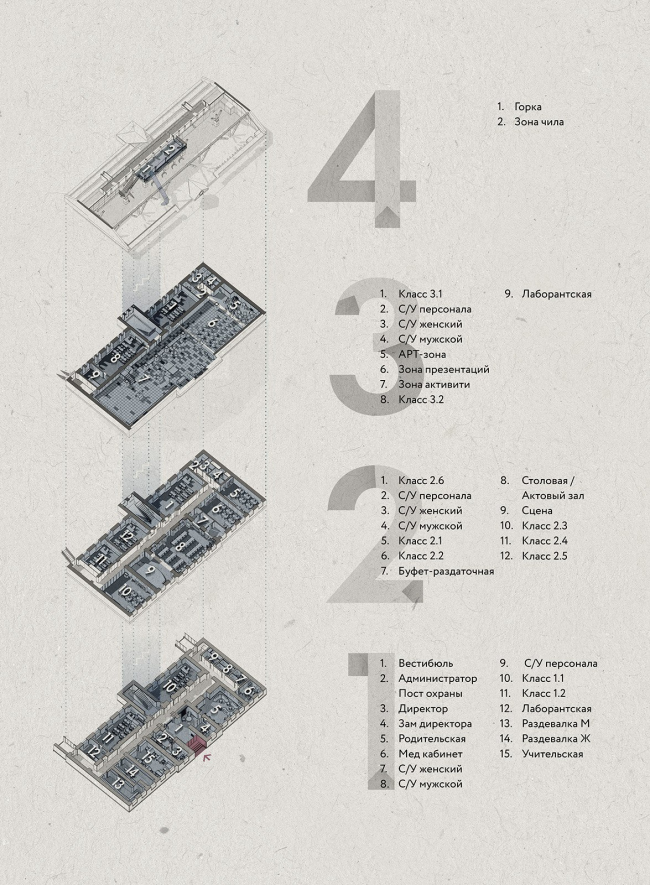

На трех этажах здания разместились 10 учебных классов, просторная комната для родителей, учительская, раздевалки, санузлы, большая рекреация с антресолью и гибридное пространство с функциями столовой и актового зала. Мансардный этаж было необходимо приспособить под нужды школы – здесь решили разместить рекреационные пространства для отдыха. Одной из проблем стало обеспечение этой зоны естественным светом.  бюро Insight ADB

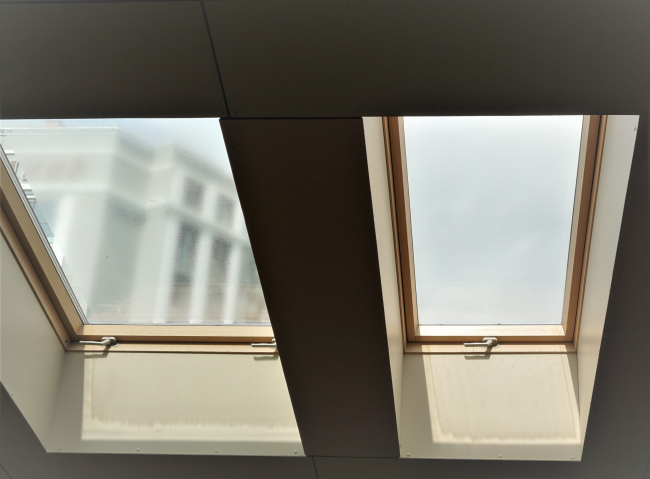

Специалисты компании FAKRO предложили установить окна FAKRO FTS-V U4 – мансардные окна с двухкамерным стеклопакетом двух размеров 78*160 и 94*160. В качестве изоляционного оклада была применена модель KSV для комбинированного размещения. Не обошлось и без спецзаказа – для одиночных окон изготовили картины из плоского листового материала. Преимущество модели FTS-V U4 – в его энергоэффективности (коэффициент проникновения тепла окна Uw = 1,1 Вт/м2C), которая достигается за счет использования двухкамерного стеклопакета, энергосберегающего низкоэмиссионного напыления стекла, его толщины и газа в камерах. Для увеличения параметра воздухопроницаемости и энергоэффективности используются 3 контурных уплотнителя.  Фотограф Илья Кривцов
Учитывая особенность расположения окон – под углом и на крыше – внешнее стекло закаленное, отличается высокой прочностью, и в то же время безопасностью. Четырехмиллиметровое закаленное стекло прекрасно противостоит, например, падению с высоты 1200 метров мешка массой 45 килограмм, содержащего свинцовую дробь, то есть по степени прочности существенно превосходит его обычный аналог, а снеговые нагрузки для него не страшны тем более. Закаленное стекло прекрасно работает на изгиб, что важно при циклах суточного и сезонного нагревания – остывания для окон на крыше. Даже несмотря на эти параметры FAKRO дает пожизненную гарантию на наружное закаленное стекло от разбития градом, как и на все модели мансардных окон компании.  Фотограф Илья Кривцов

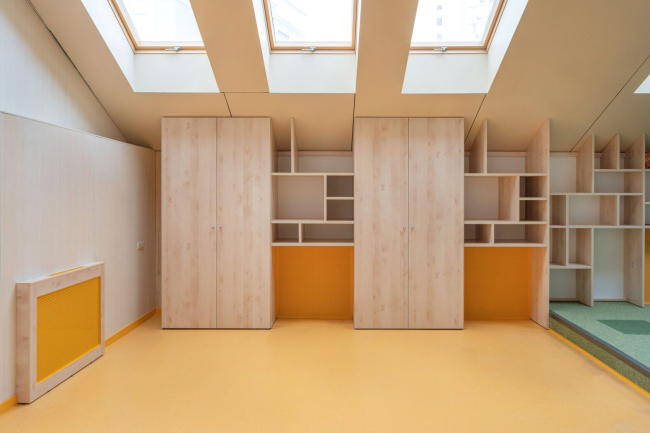

Теплая дистанционная рамка из пластика TGI, используемая в двухкамерном стеклопакете, предотвращает появление конденсата внутри окна за счет применения современных адсорбентов и улучшает теплоизоляцию. Рама окна выполнена из высококачественного клееного бруса из сосны без сучков, пропитанная антисептиком в вакуумной камере. Для защиты древесины наносится 2 слоя полиакрилового лака на водной основе. Дерево – экологичный материал, что важно для образовательных учреждений. Окна в мансарде школы установлены на большой высоте – при выборе окон было важно, чтобы они обеспечивали не только свет, но и вентиляцию большого по площади помещения даже при закрытых окнах. Модель FTS-V U4 имеет вентклапан V10 с защитой от пыли и насекомых. Для поддержания комфортной температуры в помещении размер вентиляционных отверстий можно регулировать. При необходимости проветривания окно легко открыть – ручка управления окна установлена в нижней его части. Микроветривание – еще одна удобная функция, заложенная в окне, помогает поддерживать в помещении комфортный и безопасный микроклимат при минимальном открытии, при этом фиксирующая ручка препятствует проникновению в помещение при открытом окне.  © FAKRO © FAKRO © FAKRO © FAKRO © FAKROВопрос эксплуатации – мытья и проветривания – решается благодаря фрикционным петлям, располагающимся в ее центральной части, створку можно оставлять в позиции наклона, а также поворачивать вокруг оси на 180°, что значительно облегчает мытье внешнего стекла. При установке окон одним из важных моментов является монтаж, от качества которого зависит дальнейшая «жизнь» окна. Система стабилизации оконной рамы отвечает в этой модели за то, чтобы при «усадке» не образовывались перекосы, влияющие на функциональность окна. Противовзломная фурнитура topSafe обеспечивает повышенную устойчивость к взламыванию. Для обеспечения наилучшей освещенности окна сгруппированы по два и три с помощью системы изоляционных окладов «Комби» FAKRО серий KSV1 и KSV3. Основной функцией окладов является отвод воды, а также защита от снега и ветра, здесь же они также важны с точки зрения эстетики: окна мансарды отлично видны с улицы, и при этом они хорошо вписываются в исторический облик здания. Особенностью изоляционного оклада KSV является то, что он подходит для кровельных покрытий толщиной до 10 миллиметров разных типов: это и кровельное железо, и гибкая черепица, и различные непрофилированные кровельные материалы.  ©FAKRO

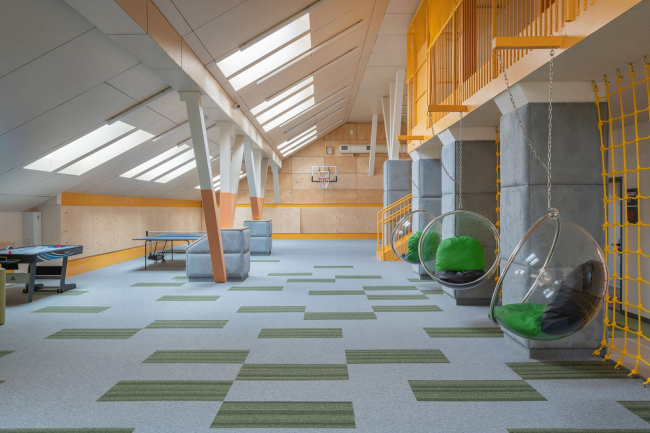

Для школы были изготовлена окна FTS-V U4 нестандартных размеров 78*160 и 94*160 – помимо обычных линеек FAKRО изготавливает на заказ окна практически любых форм и расцветок, а также панорамные окна высотой до 255 см. Школа «Вектор» уже открылась, и помещение под мансардой стало одним из самых любимых у учеников школы. Это не удивительно – обширное пространство хорошо освещено, а через окна можно смотреть на небо и наблюдать за движением облаков на переменах и вне уроков. Компания FAKRО благодарит директора АНОО «Частная школа «Вектор» Наталью Киреченкову за помощь в подготовке материала  Фотограф Илья Кривцов
