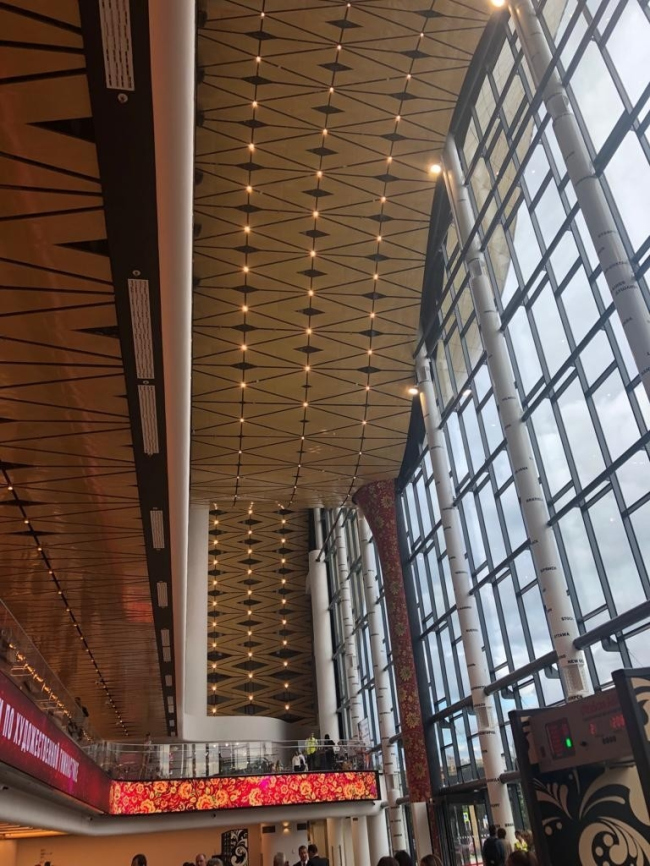

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках

Фотография предоставлена компанией Sevalcon

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках

Фотография предоставлена компанией Sevalcon

здесь использованы материалы и технологии:

Риверклак

Задача, поставленная перед компанией ИСКОМ Спа и её подразделением на российском рынке ООО «Риверклак», была обусловлена двумя факторами: климатическим и техническим. Климатическим, поскольку большая часть монтажных работ в действительности была выполнена зимой, в сезон, когда температуры резко опускаются ниже нулевой отметки вплоть до –15° C. С технической точки зрения было необходимо создать кровельный «пирог», который бы идеально соответствовал оригинальной форме кровли, задуманной проектировщиками.

В качестве основного покрытия кровли общей площадью 15.200 м² с двойным радиусом кривизны были использованы картинные алюминиевые панели Riverclack® 550 толщиной 0,8 мм разнообразной формы (прямые, конусные, радиусные), что явилось наилучшим решением для проектов подобной сложности. Для разработки опорной формообразующей конструкции кровельного «пирога» компания ИСКОМ заручилась сотрудничеством итальянской компании «Политехника», специализирующейся на комплексном проектировании.

На кровле были предусмотрены анкерная линия, система снегозадержания, ходовые мостики, выходы на кровлю, молниезащита. Запатентованная система Riverclalck®550, благодаря уникальной системе замка с дренажным каналом, обеспечит полную водонепроницаемость здания и устоит перед всеми капризами московской погоды. Часть общей поверхности кровли будет покрыта декоративными панелями. Также, учитывая большую длину картинных панелей, этапы их профилирования и вальцовки осуществлялись непосредственно на cтройплощадке.

Общая площадь: 15.200 м²
Система: Панели Riverclack® 550, толщ. 0,8мм, материал: натуральный алюминий.

GRAPHISOFT

Архитекторы ТПО «Прайд» считают, что технологии информационного моделирования зданий (Building Information Modeling – BIM) необходимо активно использовать в современном проектировании и строительстве, и уже четыре года работают с технологиями BIM-проектирования. Однако именно в проекте центра Ирины Винер они впервые решили применить OPEN BIM подход для организации совместной работы со смежными специалистами, работающими с другим ПО.

Выбрать приемлемые варианты архитектурных решений позволили трехмерные модели, создаваемые в ARCHICAD начиная с этапа концепции. В частности, авторы разработали несколько вариантов несущих кровлю конструкций: от деревянных стропил до металлокаркаса. Последний был выбран, удовлетворив как эстетические, так и экономические требования. Проработанную концепцию ТПО «Прайд» представили заказчику в мобильном приложении BIMx® GRAPHISOFT.

Использование BIMx® ощутимо помогло в принятии решения по проекту – уверена его ГАП Елена Мызникова: «На финальной презентации концепции мы предоставили заказчику возможность не только увидеть будущее здание снаружи и внутри, но и «пройтись» по нему с помощью приложения, загруженного на планшеты заказчика. Детально рассмотреть фасады, взаимосвязь помещений, проанализировать материалы. Благодаря тщательно проработанной модели и ее представлению заказчик поверил – все, что было нарисовано, будет построено. Одно из важных преимуществ приложения BIMx® – оно не дает серьезной нагрузки «на железо» и может быть загружено на любой смартфон и планшет. Приложение стало серьезным подспорьем в общении с заказчиком и позднее, в работе над стадией «П», тем более что оно позволяет осуществлять одновременную навигацию по 2D-документации и 3D-моделям зданий».

ГРАДАС

Компания GRADAS разработала, изготовила и поставила на объект кассеты из анодированного алюминия.

AluWALL® system

Декоративные  панели  системы AluWALL  изготовила и смонтировала по объекту компания "Металл Фасад".

Компании СМК и Металл Фасад в тесном контакте с научно-исследовательскими институтами, экспертными и сертификационными центрами продолжают работу по разработке и развитию AluWALL под современные  архитектурные тенденции и растущие требования к качеству и безопасности зданий и сооружений различного назначения.

Dulux

На объекте были использованы Dulux Diamond Extra Matt глубокоматовая краска для стен и потолков. Водно-дисперсионная краска повышенной износостойкости для высококачественной отделки стен и потолков, максимально укрывистая, с нейтральным запахом. Создает безупречное покрытие без бликов, визуально маскирует несовершенства поверхности.

Dulux Bindo 7 матовая краска для стен и потолков. Экстрапрочная, особо стойкая к мытью. Идеальна для помещений с повышенной нагрузкой.

Dulux Ultra Resist ультрастойкая краска для стен и потолков. Создаёт «Эффект лотоса» на поверхности покрытие отталкивает влагу и защищает от пятен, образования плесени и грибка. Обладает повышенной очищаемостью от бытовых загрязнений. Устойчива к воздействию влаги и пара.

Dulux Acryl Matt глубокоматовая краска для стен и потолков. Скрывает небольшие дефекты поверхности, образует эластичное покрытие, не изменяет цвет с течением времени. Устойчива к мытью без применения моющих средств.

Sikkens Alpha Metallic декоративная краска с металлическим эффектом для стен. Колеруется в 55 оттенков с металлическим эффектом. Окрашенные зоны можно использовать сразу после покраски. Используется для создания декоративных эффектов Устойчива к мытью.

SFS

На объекте применены продукты компании SFS

Cladding Solutions

На объекте применены потолочные объемные 3d-панели из алюминия Sevalcon коллекции LUX в цвете "WINNER GOLD". А также стеновые панели, потолочные рейки и оформление дверных полотен и наличников из алюминия коллекции GOLD  в цвете "TEMPLE GOLD".

Группа компаний АСП

Дворец гимнастики имени Ирины Винер-Усмановой является уникальным объектом.
В ходе реализации проекта удалось воплотить все задумки, включая дизайнерские по использованию элементов русского неродного творчества.

Для данного проекта «ГК АСП» произвела и поставила уникальную фасадную облицовку кровли АКФ 1000, панели из анодированного алюминия в цвет золота, имитирующие гимнастическую ленту.

Продукт: Стандартная кассета АКФ 1000

пресса:

30.12.2019

Ольга Мамаева. Изобретение истории: что построили и что снесли в Москве в 2019 году // РБК , 30.12.2019

12.07.2019

Дворец гимнастики Ирины Винер-Усмановой в «Лужниках» // Портал Архсовета Москвы , 12.07.2019

18.06.2019

Собянин открыл Дворец гимнастики в "Лужниках" // Москва 24 , 18.06.2019

18.06.2018

Наталия Крол. Как взмах атласной ленты // Московская перспектива , №21

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Декоративные потолочные панели из алюминия Sevalcon, коллекция LUX цвет WINNER GOLD

Фотография предоставлена компанией Sevalcon

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Декоративные потолочные панели из алюминия Sevalcon, коллекция LUX цвет WINNER GOLD

Фотография предоставлена компанией Sevalcon

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках

Фотография предоставлена компанией Sevalcon

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Декоративные потолочные панели из алюминия Sevalcon, коллекция LUX цвет WINNER GOLD

Фотография предоставлена компанией Sevalcon

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках

Фотография предоставлена компанией Sevalcon

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Декоративные потолочные панели из алюминия Sevalcon, коллекция LUX цвет WINNER GOLD, и реечные потолки из алюминия Sevalcon, коллекция GOLD цвет TEMPLE GOLD

Фотография предоставлена компанией Sevalcon

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Реечный потолок, дверь и наличники из алюминия Sevalcon, коллекция GOLD цвет TEMPLE GOLD

Фотография предоставлена компанией Sevalcon

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Реечный потолок из алюминия Sevalcon, коллекция GOLD цвет TEMPLE GOLD

Фотография предоставлена компанией Sevalcon

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках

Фотография предоставлена компанией Sevalcon

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Декоративные стеновые панели из алюминия Sevalcon, коллекция GOLD цвет TEMPLE GOLD

Фотография предоставлена компанией Sevalcon

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Стеновые панели из алюминия Sevalcon, коллекция GOLD цвет TEMPLE GOLD

Фотография предоставлена компанией Sevalcon

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Облицовка стойки информации из алюминия Sevalcon, коллекция LUX цвет WINNER GOLD

Фотография предоставлена компанией Sevalcon

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Дверное полотно и наличники из алюминия Sevalcon, коллекция GOLD цвет TEMPLE GOLD

Фотография предоставлена компанией Sevalcon

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Декоративные потолочные панели из алюминия Sevalcon, коллекция LUX цвет WINNER GOLD

Фотография предоставлена компанией Sevalcon

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Поиск идей

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Модель кровли в Rhino и фрагмент скрипта Grasshopper

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. 3D разрезы

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Конструктивная модель здания из Tekla

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Конструктивные элементы

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Разрез 1-1 (продольный)

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Разрез 2-2 (поперечный)

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Фасад 1-10 (главный)

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Фасад 10-1 (дворовый)

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. Главная схема BIM

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. В процессе строительства

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. В процессе строительства

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. План 1 этажа

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. План 2 этажа

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. План 3 этажа

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. План 4 этажа

© ООО «ТПО Прайд»

Центр художественной гимнастики имени Ирины Винер-Усмановой в Лужниках. План 5 этажа

© ООО «ТПО Прайд»
