Специалисты компании Славдом делятся опытом реализации радиальной кирпичной кладки на фасадах ЖК «Беринг» в Новосибирске, где для воплощения нестандартного фасада применялась НФС Baut.
Жилой комплекс «Беринг» в Новосибирске, спроектированный бюро Portner Architects – один из заметных проектов современной жилой архитектуры города. Проект был разработан в 2020 году и реализуется поэтапно в четыре очереди; в настоящее время ведется строительство третьей. Комплекс стал первым жилым объектом в городе, построенным на набережной реки Обь.
Проект стал своеобразным вызовом для архитекторов: ранее набережная практически не была освоена, и застройка прибрежной территории требовала особого подхода. Одним из ключевых решений архитектурного облика стала разноэтажная композиция корпусов. Каждый из них состоит из трех секций различной высотности, что позволило визуально «разбить» объем и придать жилому комплексу динамику.
Особое внимание уделено углам зданий – они выполнены с плавными радиусными закруглениями. Планировочно здесь расположены гостиные – благодаря закругленным фасадам удалось расширить угол обзора, увеличить площадь остекления и открыть панорамные виды на реку.
От концепции к реализации
Первый этаж комплекса выполнен с использованием прочных, долговечных и антивандальных материалов, рассчитанных на высокие эксплуатационные нагрузки. В качестве облицовки выбран , отличающийся устойчивостью к механическим воздействиям, снеговым нагрузкам и перепадам температур. Материал стал оптимальным решением для цокольных и первых этажей. При этом архитектурная идея радиальной кладки была сохранена и здесь, что позволило выдержать единую стилистику всего комплекса.
Сложная геометрия фасадов, в частности скругленные участки, потребовала нетривиальных инженерных решений. Одной из ключевых задач стало устройство радиальных кирпичных перемычек – стандартные технологии здесь оказались неприменимы, а заказчик ожидал эффективного решения без увеличения бюджета.
После анализа существующих систем архитекторы остановили выбор на , предложенной компанией Славдом. Конструкция сочетает гибкость монтажа, совместимость с различными форматами кладки и низкие теплотехнические потери.
Система Baut позволяет реализовать сложные архитектурные формы: радиальную кладку, 3D-кладку, угловые окна, эркеры и подвесные потолки без существенного увеличения стоимости проекта.
Радиальные перемычки и нестандартные узлы

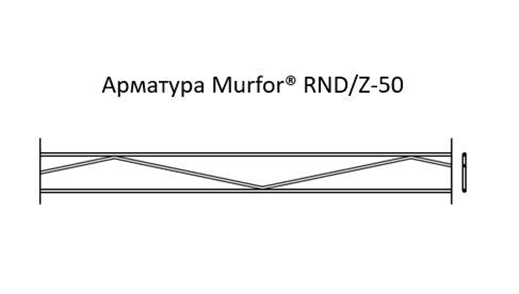

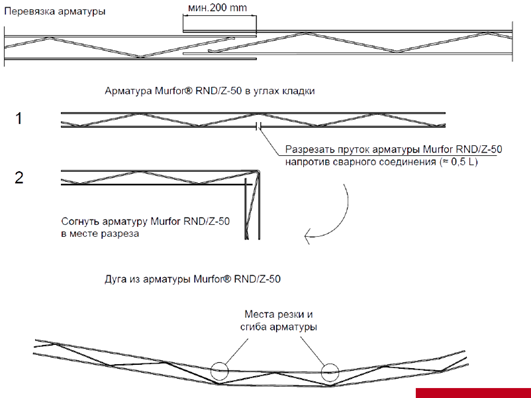

При устройстве прямых перемычек традиционно используется арматура Murfor (длиной до 2 м), на которую подвешиваются монтажные хомуты, формирующие кирпичную перемычку.
В случае радиальной кладки стандартная схема требует доработки. Для изогнутых участков применяются следующие решения:
●усиленная арматура Murfor, частично подрезаемая в зоне сварных соединений;
●кронштейны GSP, устанавливаемые с шагом, обеспечивающим требуемую несущую способность (опирание не менее 250 мм с каждой стороны проема);
●изогнутые монтажные хомуты, фиксируемые между нижней пластиной кронштейна и верхним зажимным элементом, к которым крепится кирпичная кладка.
Такой подход позволяет выкладывать кирпич вертикально с точным повторением радиуса изгиба. Визуально перемычка смотрится цельной и аккуратной, подчеркивая архитектурную геометрию фасада.
Дополнительные узлы и рекомендации
В проекте перемычка состояла из двух рядов кирпича: целый кирпич на ребро внутрь и половинка кирпича. Для надежного крепления в таких случаях применяются дополнительные элементы: хомуты типа SKK, которые чередуются между собой и фиксируются к подсистеме через монтажную пластину AP-2.
Монтаж перемычек на верхней границе первого этажа выполняется по аналогичной схеме, с использованием пластин AP-2 и тех же хомутов, закрепленных на кронштейнах GSP.
Важно: под каждую кирпичную перемычку требуется установка временной опалубки сроком не менее 14 суток. Это условие критично для формирования прочной самонесущей конструкции. Методика зарекомендовала себя в Европе с 1970-х годов и успешно применялась в России – в частности, при строительстве жилых комплексов на Крылатских холмах и на улице Краснопролетарской в Москве в 1990-х годах.
Современные фасадные системы позволяют воплощать сложные архитектурные решения без существенного увеличения бюджета. Технологии Baut и продуманное инженерное сопровождение обеспечивают архитекторам свободу проектирования, а застройщикам – долговечность и качество готового объекта.
Изображение предоставлено компанией Славдом

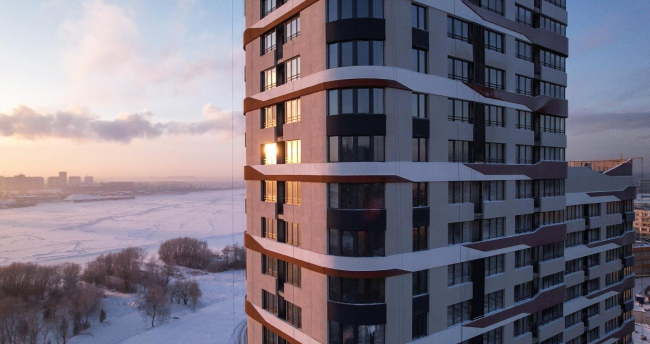

Жилой комплекс «Беринг»
Изображение предоставлено компанией Славдом

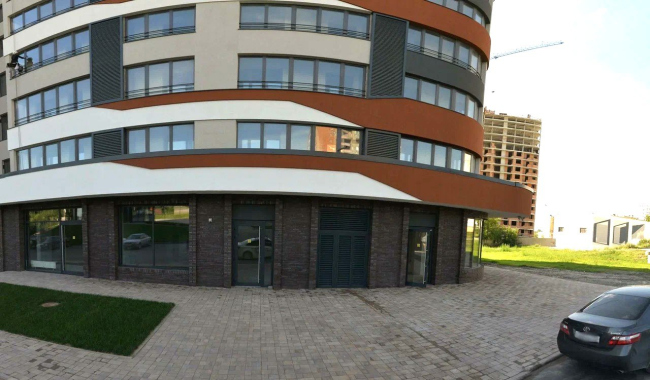

Жилой комплекс «Беринг»
Жилой комплекс «Беринг»
Изображение предоставлено компанией Славдом
Жилой комплекс «Беринг»
Изображение предоставлено компанией Славдом
Жилой комплекс «Беринг»
Изображение предоставлено компанией Славдом

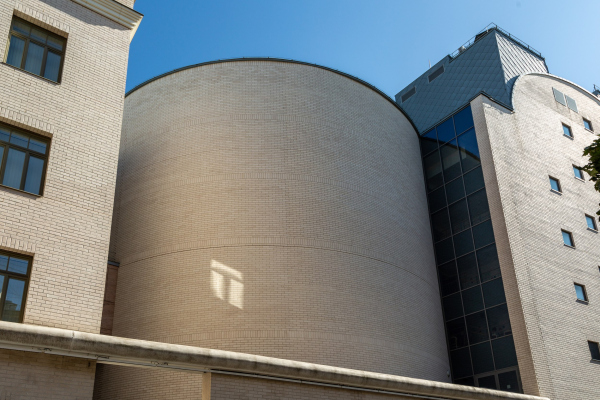

Пример решения сложных архитектурных форм с НФС Baut – радиальная кладка. Академия танца Бориса Эйфмана
Изображение предоставлено компанией Славдом

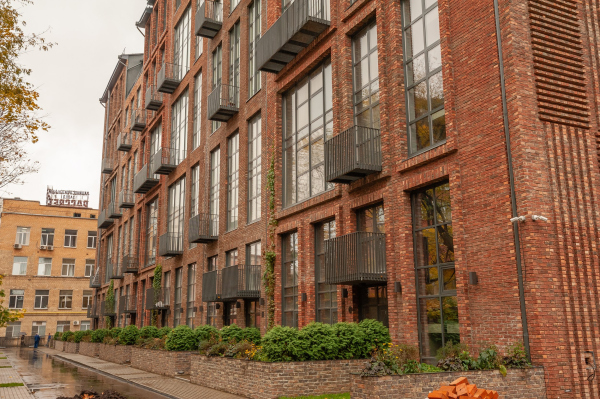

Пример решения сложных архитектурных форм с НФС – 3D-кладка во всю высоту здания и кирпичные перемычки длиной более 2-х метров. ЖК Рассвет
Изображение предоставлено компанией Славдом

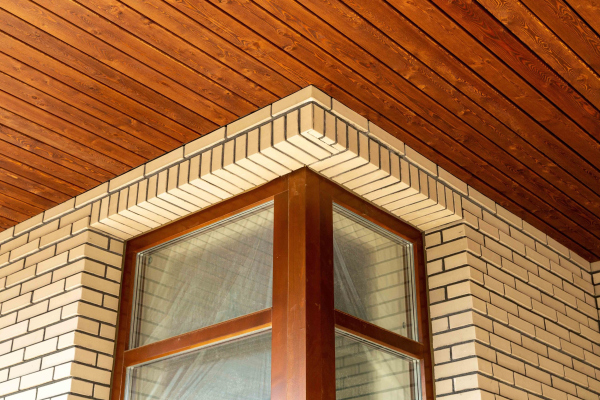

Пример решения сложных архитектурных форм с НФС – эркеры. Частный дом
Изображение предоставлено компанией Славдом

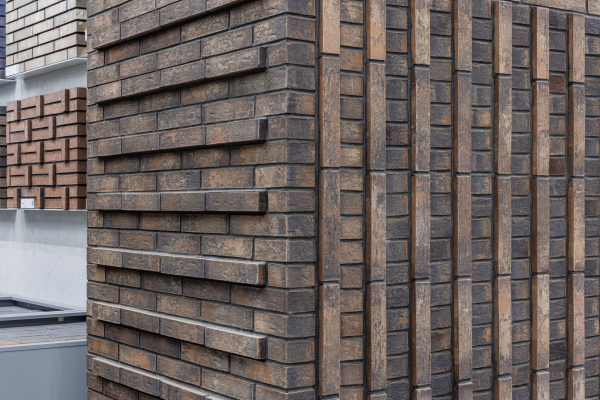

Пример решения сложных архитектурных форм с НФС – 3D-кладка. Шоурум Славдом Бутырский Вал
