Чаша Олимпийского огня

информация:

авторский коллектив
Концепция Чаши Олимпийского огня разработана компанией «Архитектурное бюро «Ардепо» под руководством главного архитектора Абрамова П. Б.
Разработка стадий «Проектная документация» и «Рабочая документация», сопровождение строительства – ООО «Кубань Универсал Проект». Главный архитектор проекта А.Д.Тарарин.
Генеральный подрядчик – компания «Строй Интернейшнл» (Краснодар).

партнеры, заказчики, смежники

Компания «БауМеталл» – изготовление металлических кассет и строительно-монтажные работы (СМР) по обшивке каркаса чаши
Компания Kalzip


Sochi Olympik fire. Фото предоставлено компании Kalzip.
Sochi Olympik fire. Фото предоставлено компании Kalzip. открыть большое изображение
Sochi Olympik fire. Фото – Шемякин Максим, генеральный директор компании Бауметалл.
Sochi Olympik fire. Фото – Шемякин Максим, генеральный директор компании Бауметалл. открыть большое изображение

описание:

Во время Олимпийских игр центральное место на площади Олимпийского парка заняла Чаша Олимпийского огня, прообразом которой стала Жар-птица: она увенчана огненным гребнем, а крыльями образует круг диаметром около 100 метров с водоёмом и цветомузыкальным фонтаном. Сочинский факел стал самым большим за всю историю Олимпийских игр: общая высота сооружения составила около 50 метров, а высота пламени достигала 7,5 метров.

Чаша Олимпийского огня расположена на центральной оси главного стадиона «Фишт» и крытого конькобежного центра «Адлер-Арена» и является доминантой центральной площади Медаль-Плаза. Площадь и Чаша Олимпийского огня стали связующими элементами для всех объектов Олимпийского парка с их различной пластикой фасадов. Они были соединены в единый архитектурный ансамбль, цвета и фактуры которого позволили создать выразительный и запоминающийся образ зимних Игр-2014 в Сочи.

Вес несущего стального каркаса составил 250 тонн, проект и аэродинамические испытания выполнила фирма «Уникон» (г. Кемерово). Каркас обшили алюминиевыми листами разной формы: кассетами материала-системы Kalzip, которые вырезали прямо на строительной площадке. Монтаж подконструкции, изготовление и монтаж кассет производила компания БауМеталл.

В процессе строительства обнаружилось, что стела «Чаши Олимпийского огня» может быть подвержена сильным колебаниям из-за ветровых нагрузок. Для решения этой проблемы был приглашен доктор-инженер Франк Кемпер (Германия). Для компенсации ветровых нагрузок были установлены демпферы (настраиваемые инерционные гасители колебаний).

В «голове птицы» на высоте почти 50 метров установили газовую горелку диаметром около 3,5 м. и весом 4,5 тонны, которая способна создавать огненный гребень 6-метровой высоты и удерживать его в вертикальном положении, направляя его к небу. Эту конструкцию сделали в Самаре на заводе «Кузнецов». Его мастера производят и ремонтируют авиационные и ракетные двигатели. Внутри газопровода смонтированы основная, дублирующая и резервная ветки подачи газа. В Сочи в период проведения Олимпийских игр работали 16 специалистов из Самары и Нижнего Новгорода, которые контролировали работу всех систем, параметров топлива, цвета и высоты пламени.

За спиной «птицы» – двери в мир сложных механизмов, спрятанных под землей. Больше 20 помещений с оборудованием образуют подземное кольцо диаметром 100 метров. Этот невидимый и неслышный комплекс работал под ногами у спортсменов и болельщиков 24 часа в сутки.

В постолимпийский период сооружение «Чаша Олимпийского огня» будет использовано в качестве декоративного бассейна со светомузыкальным фонтаном.
с использованием материалов с сайта http://arch-sochi.ru/2014/03/sochinskaya-chasha-olimpiyskogo-ognya/

Фото – Шемякин Максим, генеральный директор компании Бауметалл.
Фото – Шемякин Максим, генеральный директор компании Бауметалл. открыть большое изображение
здесь использованы материалы и технологии:

БауМеталл

Обшивка Чаша Олимпийского огня составляет 5600 м2 и состоит из трубной подконструкции, профилированных  листов  Kalzip и листов композита Reynobond с покрытием  Eco Clean (имеющим самоочищающий эффект) в цвете RAL 9016. EcoClean – это покрытие на основе фотокаталитического диоксида титана TiO2, нанесенное на окрашенную композитную панель.

Трубы для подконструкции гнулись непосредственно на строительной площадке, по чертежам выполненным конструкторомским бюро компании Kalzip. На фальц Kalzip впоследствии ставились крепёжные скобы и на них уже листы композита Reynobond.

Вся нарезка и гибка металла/панелей Kalzip для обшивки Чаши Олимпийского огня производилась по месту на строительной площадке специалистами компании «БауМеталл» , а так же строительно-монтажные работы производились компанией «БауМеталл».



Фото – Шемякин Максим, генеральный директор компании Бауметалл.
Фото – Шемякин Максим, генеральный директор компании Бауметалл. открыть большое изображение
Фото – Шемякин Максим, генеральный директор компании Бауметалл.
Фото – Шемякин Максим, генеральный директор компании Бауметалл. открыть большое изображение
Фото – Шемякин Максим, генеральный директор компании Бауметалл.
Фото – Шемякин Максим, генеральный директор компании Бауметалл. открыть большое изображение
Фото – Шемякин Максим, генеральный директор компании Бауметалл.
Фото – Шемякин Максим, генеральный директор компании Бауметалл. открыть большое изображение
Фото – Шемякин Максим, генеральный директор компании Бауметалл.
Фото – Шемякин Максим, генеральный директор компании Бауметалл. открыть большое изображение
Фото – Шемякин Максим, генеральный директор компании Бауметалл.
Фото – Шемякин Максим, генеральный директор компании Бауметалл. открыть большое изображение
Фото – Шемякин Максим, генеральный директор компании Бауметалл.
Фото – Шемякин Максим, генеральный директор компании Бауметалл. открыть большое изображение
Фото – Шемякин Максим, генеральный директор компании Бауметалл.
Фото – Шемякин Максим, генеральный директор компании Бауметалл. открыть большое изображение
Фото – Шемякин Максим, генеральный директор компании Бауметалл.
Фото – Шемякин Максим, генеральный директор компании Бауметалл. открыть большое изображение
Фото – Шемякин Максим, генеральный директор компании Бауметалл.
Фото – Шемякин Максим, генеральный директор компании Бауметалл. открыть большое изображение
Фото – Шемякин Максим, генеральный директор компании Бауметалл.
Фото – Шемякин Максим, генеральный директор компании Бауметалл. открыть большое изображение
Фото – Шемякин Максим, генеральный директор компании Бауметалл.
Фото – Шемякин Максим, генеральный директор компании Бауметалл. открыть большое изображение
Фото – Шемякин Максим, генеральный директор компании Бауметалл.
Фото – Шемякин Максим, генеральный директор компании Бауметалл. открыть большое изображение
Sochi Olympik fire. Фото предоставлено компании Kalzip.
Sochi Olympik fire. Фото предоставлено компании Kalzip. открыть большое изображение
Sochi Olympik fire. Фото – Шемякин Максим, генеральный директор компании Бауметалл.
Sochi Olympik fire. Фото – Шемякин Максим, генеральный директор компании Бауметалл. открыть большое изображение

Архитекторы – партнеры Архи.ру:

  • Андрей Романов
  • Илья Машков
  • Сергей Скуратов
  • Алексей Иванов
  • Константин Ходнев
  • Тотан Кузембаев
  • Юлий Борисов
  • Карен Сапричян
  • Станислав Белых
  • Арсений Леонович
  • Сергей Чобан
  • Дмитрий Ликин
  • Всеволод Медведев
  • Зураб Басария
  • Илья Уткин
  • Валерий Лукомский
  • Александр Бровкин
  • Вера Бутко
  • Левон Айрапетов
  • Анатолий Столярчук
  • Никита Явейн
  • Сергей  Орешкин
  • Шимон Матковски
  • Павел Андреев
  • Татьяна Зульхарнеева
  • Дмитрий Васильев
  • Владимир Биндеман
  • Юлия Тряскина
  • Александр Асадов
  • Сергей Кузнецов
  • Сергей Переслегин
  • Олег Мединский
  • Антон Лукомский
  • Олег Карлсон
  • Сергей Труханов
  • Николай Переслегин
  • Игорь Шварцман
  • Даниил Лоренц
  • Георгий Трофимов
  • Магда Кмита
  • Екатерина Кузнецова
  • Александр Скокан
  • Валерия Преображенская
  • Антон Надточий
  • Никита Бирюков
  • Олег Шапиро
  • Никита Токарев
  • Александр Попов
  • Александра Кузьмина
  • Наталья Сидорова
  • Евгений Герасимов
  • Андрей Асадов
  • Роман Леонидов
  • Полина Воеводина
  • Алексей Гинзбург
  • Владимир Плоткин
  • Лукаш Качмарчик
  • Владимир Ковалёв
  • Екатерина Грень
  • Магда Чихонь
  • Петр Фонфара
  • Наталия Шилова
  • Николай Миловидов
  • Михаил Канунников
  • Андрей Гнездилов

Проект из каталога (случайный выбор)

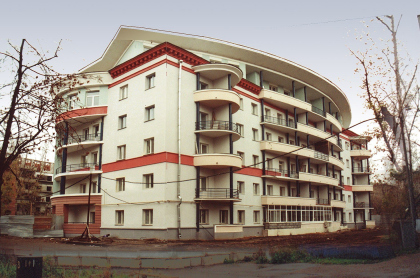

Реконструкция жилого дома во 2-ом Обыденском переулке
