С 8 по 11 октября компания Риверклак приняла участие в выставке АРХ Москва 2020 «Архитектура – искусство», в рамках которой было представлено эксклюзивное кровельное покрытие Riverclack ® , не имеющее аналогов на российском рынке. Благодаря своим уникальны характеристикам: непревзойденной гибкости, высокой прочности, простоте в установке, абсолютной водонепроницаемости и долговечности, Riverclack ® уже более 30-ти лет воплощает самые невероятные замыслы архитекторов по всему миру. Системе Riverclack ® подвластны любые формы и объемы.
-

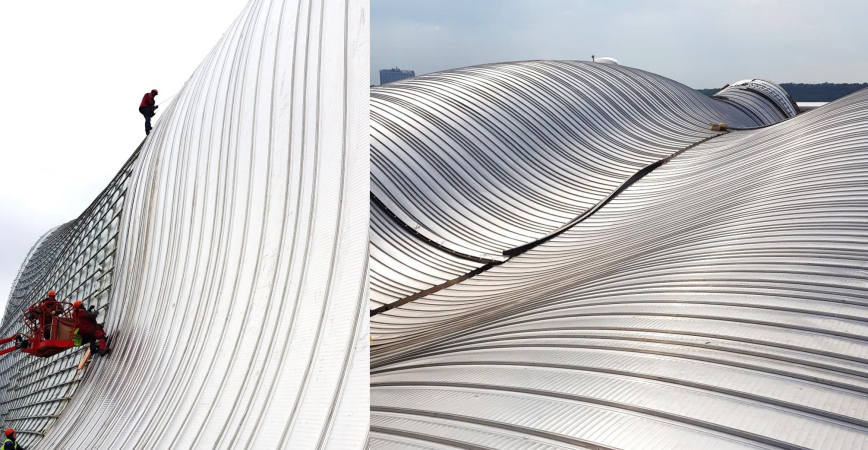

Центр художественной гимнастики Ирины Винер-Усмановой
Предоставлено компанией Riverclaсk
-
Центр художественной гимнастики Ирины Винер-Усмановой
Предоставлено компанией Riverclaсk
-
Центр художественной гимнастики Ирины Винер-Усмановой
Предоставлено компанией Riverclaсk
-

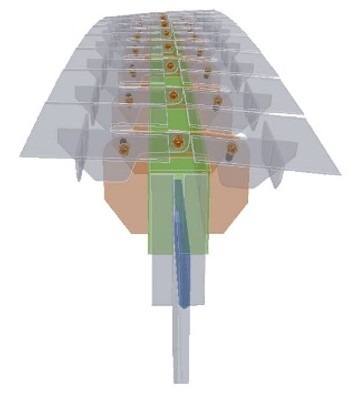

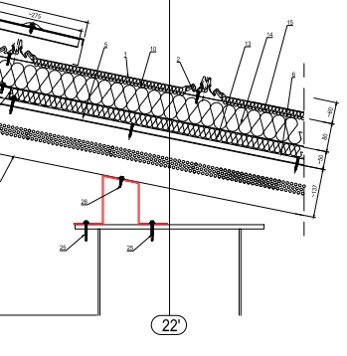

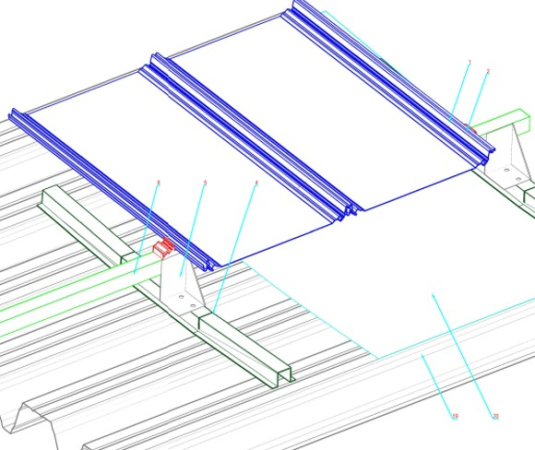

Система формообразующих кронштейнов
Предоставлено компанией Riverclaсk
-
Система формообразующих кронштейнов
Предоставлено компанией Riverclaсk
-
Система формообразующих кронштейнов
Предоставлено компанией Riverclaсk
-
Система формообразующих кронштейнов
Предоставлено компанией Riverclaсk
В рамках деловой программы выставки 8 октября, в 11.00 состоялся круглый стол: «Инновационные материалы и инструменты в проектировании и архитектуре», на котором директором по развитию ООО «Риверклак» Константином Косаревым совместно с ведущим архитектором компании Марчелло Андриани был представлен доклад «Формообразование в оболочках: инновационная технология Riverclaсk на примере Центра художественной гимнастики Ирины Винер-Усмановой».
В рамках доклада Константином Косаревым на разных примерах были представлены мировые тенденции к усложнению архитектурных форм, подробно рассмотрены основные технические решения систем формообразования, а также возможности кровельного покрытия Riverclack для сложных архитектурных форм крыш.
Константин Косарев: «Один из наиболее сложных и важных аспектов проектирования кровли – это создание системы опорных конструкций, что в пределах доступного пространства на крыше позволило бы обеспечить переход от большой дискретности (прерывности) основных структур к непрерывной плавной плоскости заданной проектом формы кровли. Задача заключается в подборе решений, которые могли бы свести к минимуму возможность возникновения ошибок и обеспечить систему способностью компенсировать общие структурные отклонения и «погасить» часть неизбежных дефектов монтажа».
-

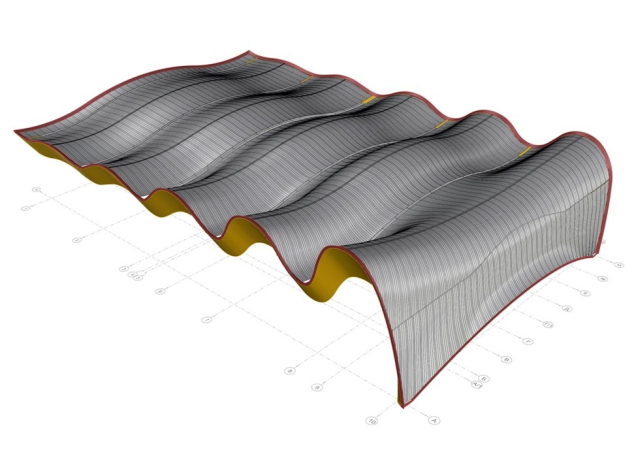

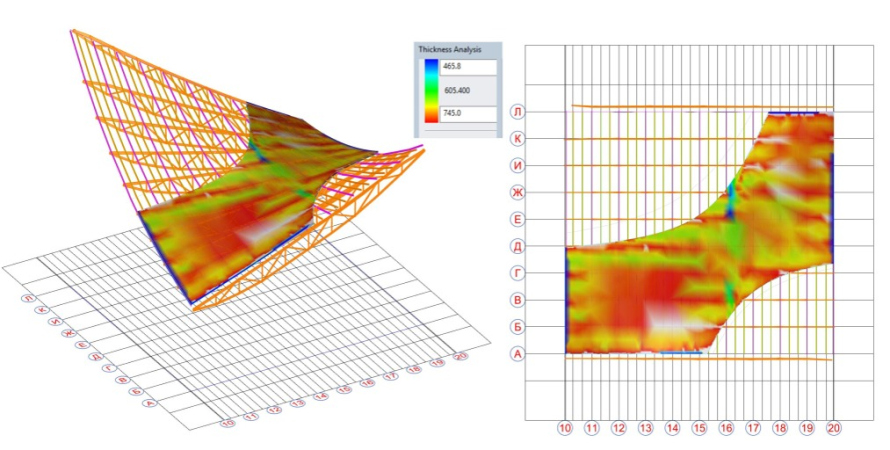

Анализ целевой поверхности
Предоставлено компанией Riverclaсk
-
Анализ целевой поверхности
Предоставлено компанией Riverclaсk
-

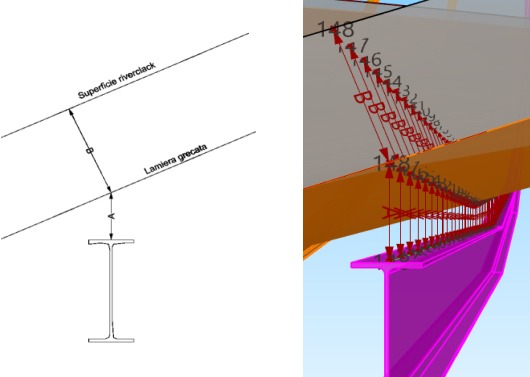

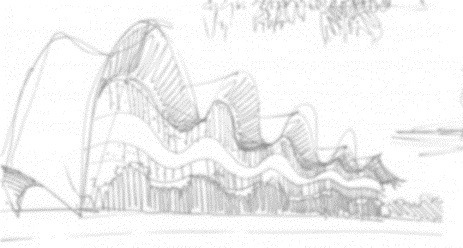

Решения для сложных архитектурных форм
Предоставлено компанией Riverclaсk
-
Решения для сложных архитектурных форм
Предоставлено компанией Riverclaсk
-
Решения для сложных архитектурных форм
Предоставлено компанией Riverclaсk
Главный архитектор компании Марчелло Андриани наглядно продемонстрировал в видео-формате, как происходит моделирование формообразующих конструкций для сложных архитектурных форм оболочек.
Марчелло Андриани: «Разработка проекта кровли центра художественной гимнастики Ирины Винер-Усмановой осуществлялась посредством полного трехмерного моделирования, включая разработку производственной документации в 3D для предоставления строителям на объекте».
-

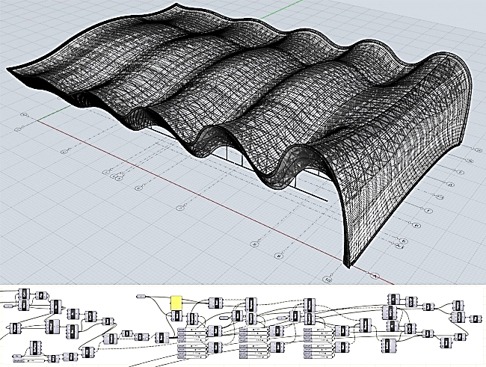

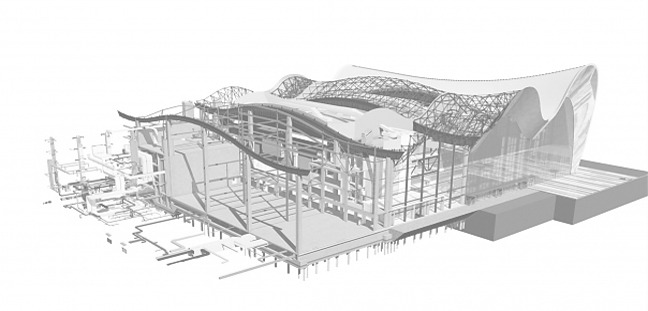

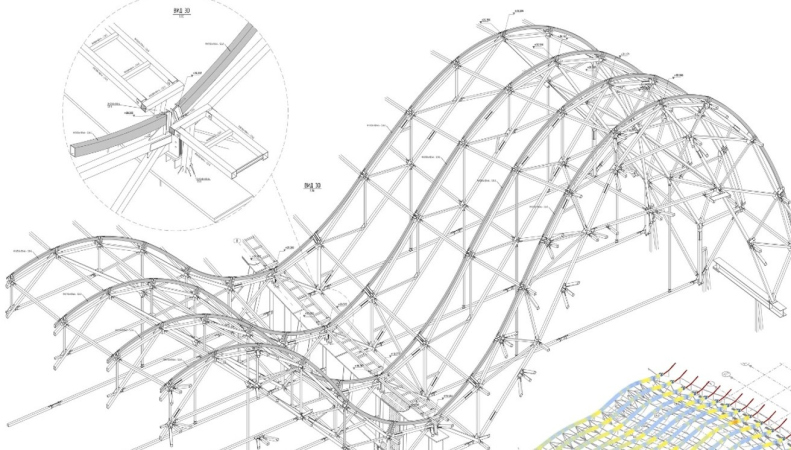

3D – моделирование
Предоставлено компанией Riverclaсk
-
3D – моделирование
Предоставлено компанией Riverclaсk
-
3D – моделирование
Предоставлено компанией Riverclaсk
-
3D – моделирование
Предоставлено компанией Riverclaсk
Обеспечение правильной исходной поверхности для устройства кровельного покрытия достигалось посредством системы из балок c постоянным изгибом для каждого элемента поверхности, где кривизна каждого элемента была предопределена его расположением в модели кровли, а также системы кронштейнов с переменным наклоном, регулируемым на месте, непосредственно при монтаже.
-

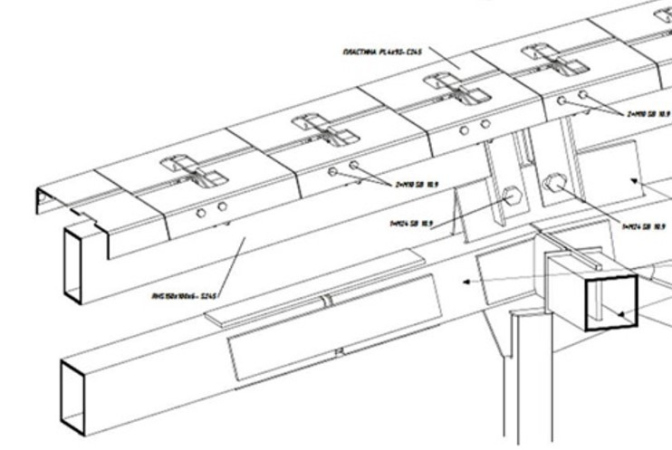

Система опорных трубных конструкций
Предоставлено компанией Riverclaсk
-
Система опорных трубных конструкций
Предоставлено компанией Riverclaсk
-

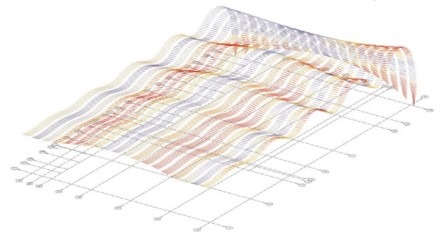

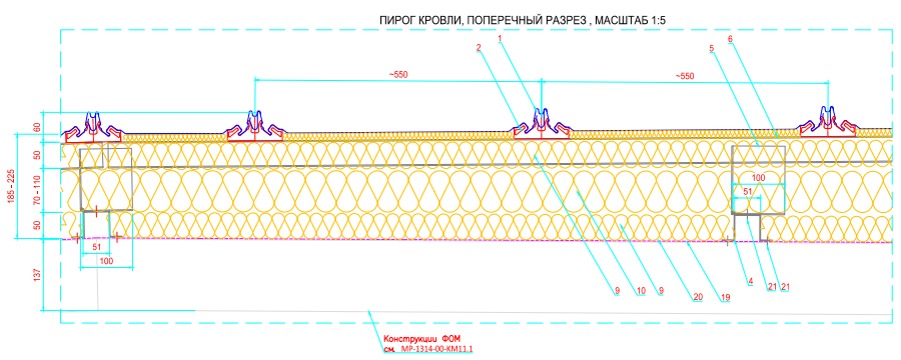

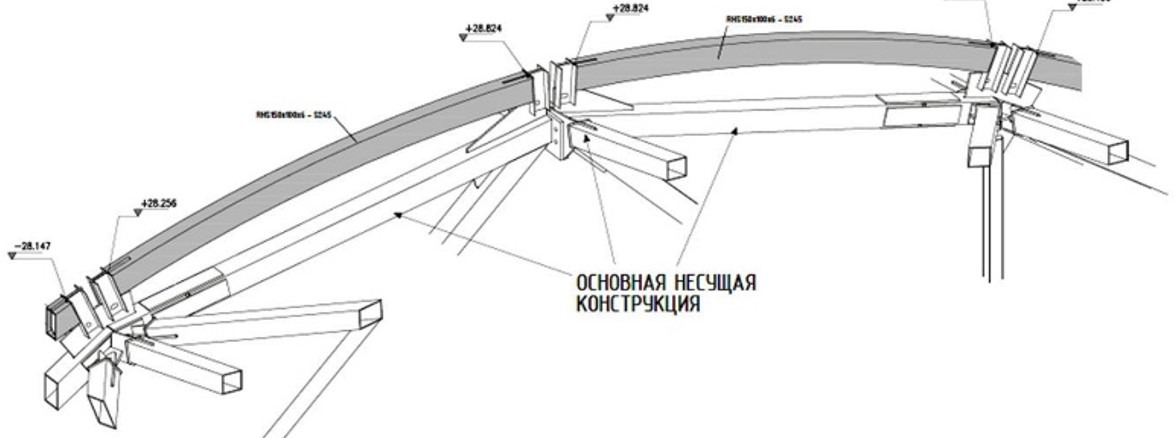

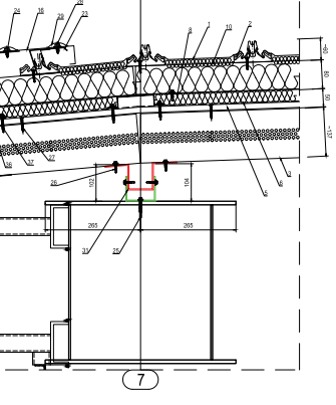

Формообразование в подконструкции кровли
Предоставлено компанией Riverclaсk
-
Формообразование в подконструкции кровли
Предоставлено компанией Riverclaсk
-
Формообразование в подконструкции кровли
Предоставлено компанией Riverclaсk
Проект конструкции крыши с особенностью геометрической формы поверхности кровли всегда учитывает различные постоянные и переменные нагрузки (снеговые и ветровые). Специальные математические алгоритмы позволили провести анализ изгибов опорных формообразующих конструкций и одновременно выполнить контроль за их соответствием построению конечной поверхности кровли центра художественной гимнастики Ирины Винер-Усмановой.
Последовательность расположения профлиста и кровельных панелей изучалось с помощью геометрических процессов взаимовлияния различной последовательности монтажа, что позволило контролировать изгибы, кручения и, следовательно, отклонения в зависимости от конкретной стартовой точки укладки панели.
Презентация Константина Косарева и Андриано Марчелло еще раз продемонстрировала инновационные возможности кровельной системы Riverclack, благодаря которым реализуются такие грандиозные проекты как центр художественной гимнастики Ирины Винер-Усмановой в Лужниках (Победитель MIPIM Awards 2020 в номинации «Лучший спортивный и культурный объект»), транспортно-пересадочной узел «Рязанская», торгово-развлекательный центр «Грозный молл» и другие, и, когда сама кровля становится архитектурной ценностью. А стенд Риверклак стал одним из самых посещаемых локаций выставки, который удостоили своей честью такие уважаемые гости и партнеры как главный архитектор Москвы Сергей Кузнецов, заместитель мэра Москвы по вопросам градостроительной политики и строительства Андрей Бочкарёв, архитектор столицы 2020 года Тимур Башкаев (архитектурное бюро Тимура Башкаева), архитектор Андрей Асадов (архитектурное бюро Асадова), архитекторы Николай Гордюшин и Елена Мызникова (ТПО «Прайд») и другие. Гости поблагодари компанию за ценный вклад в развитие архитектуры, плодотворное сотрудничество и отличную реализацию кровли.
-
Выставка АРХ Москва 2020 «Архитектура-искусство»
Фото предоставлено компанией Riverclaсk
-
Выставка АРХ Москва 2020 «Архитектура-искусство»
Фото предоставлено компанией Riverclaсk
-
Выставка АРХ Москва 2020 «Архитектура-искусство»
Фото предоставлено компанией Riverclaсk
-
Выставка АРХ Москва 2020 «Архитектура-искусство»
Фото предоставлено компанией Riverclaсk
-
Выставка АРХ Москва 2020 «Архитектура-искусство»
Фото предоставлено компанией Riverclaсk
-
Выставка АРХ Москва 2020 «Архитектура-искусство»
Фото предоставлено компанией Riverclaсk
-
Выставка АРХ Москва 2020 «Архитектура-искусство»
Фото предоставлено компанией Riverclaсk
-
Выставка АРХ Москва 2020 «Архитектура-искусство»
Фото предоставлено компанией Riverclaсk
