Административное здание на Мясницкой
информация:
-
статус
проект -
даты
09.2004 -
место
Россия, Москва
улица Мясницкая дом 9/4 стр. 1 -
функция
Административно-офисный / административно-офисное здание -
площадь застройки
482,0 м2 -
площадь подземная
296,3 м2 -
общая площадь
2474,7 м2 -
высота
16,5 м -
этажность
1 подземный этаж + 5 -
строительный объем
7930,0 м3
Николай Лызлов /
Nikolas Lyzlov / РоссияАрхитектурная мастерская Лызлова («АМЛ») /
Architectural workshop Lyzlov («AML») / Россияавторский коллектив
партнеры, заказчики, смежники
Конструктор: Шабалин Е.А.
Инженеры: ООО «СТРОЙСТИЛЬ XXI ВЕК» ГИП Чернова Т.Ю.
Фото макета
Фото-макета
архитектурно-планировочные решения:
Проектируемое здание с запада примыкает к красной линии застройки Милютинского переулка, северная стена здания – брандмауэрная – смежная с другим административным зданием, южный и восточный фасад выходят в дворовую территорию.
Функциональное назначение проектируемого объекта – административное.
Проектом предлагается надстроить историческое здание одним этажом и мансардой, а на дворовой территории возвести 5 – этажный объём. На подземном уровне предусмотрена автостоянка для автомашин служащих, запроектированная с использованием автоматических паркинговых систем. Загрузка подземной парковки осуществляется посредством автоматического подъёмника. Въезд на подъёмник – со стороны двора. Автопаркинговая система представляет из себя 7 подъёмно-опускных установок, каждая из которых вмещает в себя до 3-х автомобилей. Причём система предполагает последовательную загрузку каждого из подъёмников. В связи с вышесказанным в пространстве гаража одновременно может пребывать не более 7 человек-водителей. Пассажиры из автомобилей высаживаются на улице и в гараж не попадают.
Здание предлагается оборудовать двумя эвакуационными лестницами и грузопассажирским лифтом.
решения генерального плана:
Характеристики и значение территории в структуре города
Рассматриваемый земельный участок многоугольной формы площадью 0,048 га, расположен в Центральном Административном округе г. Москвы по адресу: улица Мясницкая дом 9/4 строение 1 расположен в границах заповедной зоны территории «Большая Лубянка – Сретенка», охранной зоны ПИК №49, археологически ценного культурного слоя. Рельеф участка – неровный с уклоном в юго-западном направлении. С запада участок ограничен красной линией застройки Милютинского переулка, с севера – стенами существующих зданий. Южная сторона и восточная стороны ограниченны собственной границей участка. На территории в данный момент находится двухэтажное историческое здание, которое проектом предлагается реконструировать. На противоположной стороне Милютинского переулка – административные здания. Ближайшая станция метро – «Тургеневская».
Характер рельефа и почвенного покрова
Рельеф участка – неровный с уклоном в юго-западном направлении. Перепад рельефа на участке в проектируемых отметках составляет от -0,700 до +0,600.
Благоустройство территории
Проектом предусматривается высокий уровень благоустройства территории с использованием высокопрочных материалов для покрытия проездов. На территории участка предполагается устройство пешеходных дорожек, площадок с плиточным мощением.
Проектом предусмотрено озеленение территории и плоской кровли здания при помощи выносных клумб с цветами из однолетних цветов и кадок с растениями (юкка, туя, самшит).
Ситуационный план
Генплан
Развертка
Фасад южный
Фасад западный
План 1-го-этажа
План-1-го-этажа

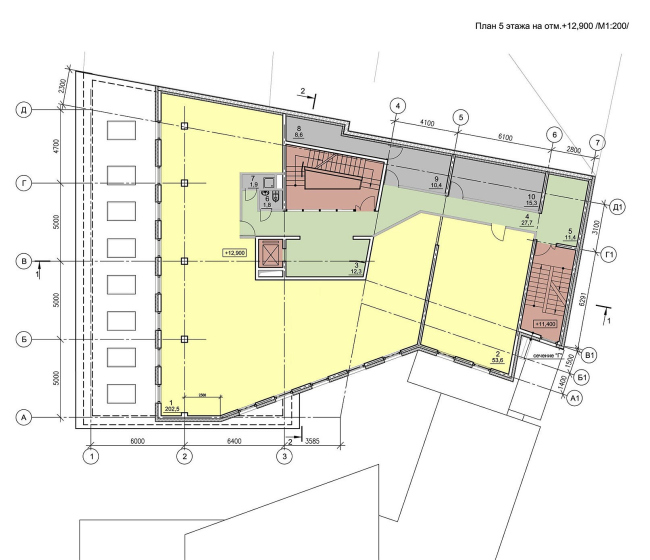

План 5-го-этажа
Разрез 1-1
