19.12.2017

Энергоэффективное решение от компании Schöck над входом в Филармонию в парке «Зарядье»

информация:

В октябре 2015 года от специалистов ТПО «Резерв» – проектировщиков концертного зала Филармонии в парке «Зарядье» – поступил запрос в компанию «Schöck»: предложить решение по термической изоляции открытой консольной галереи на главном фасаде. Решение рассматривалось как альтернатива перфорации несущих конструкций в зоне сопряжения с тепловым контуром здания, традиционно применяемой при проектировании.

Перед компанией «Schöck» стояла задача – разработать вариант термической изоляции узла крепления монолитной железобетонной консоли с вылетом 3,8 метра и толщиной в опорном сечении 540 мм относительно несущего каркаса. Дополнительно задачу усложняли высокие требования по допустимым прогибам конструкции открытой галереи.

Открытая галерея представляет собой консольную железобетонную плиту переменного сечения серповидного очертания в плане. Галерея обеспечивает вход в фойе концертного зала на уровне второго этажа и пешеходную связь с пространством парка «Зарядье».

Филармония в парке «Зарядье». Стрелкой обозначена консоль © Schöck
Филармония в парке «Зарядье». Стрелкой обозначена консоль © Schöckоткрыть большое изображение

Инженеры компании «Schöck» предложили несколько вариантов решения этой задачи, из них проектировщиками ТПО «Резерв» был выбран наиболее энергоэффективный вариант – несущий теплоизоляционный элемент (НТЭ) Schöck Isokorb® тип SXT-Special.

Schöck Isokorb® тип SXT © Schöck
Schöck Isokorb® тип SXT © Schöckоткрыть большое изображение

Schöck Isokorb® Тип SXT предназначен для устранения «мостиков холода» в железобетонных конструкциях, выходящих за тепловой контур здания. На базе стандартного изделия был создан специальный вариант, идеально подходящий именно для проекта в «Зарядье».

Для обоснования проектного решения с применением НТЭ Schöck Isokorb® специалистами компании «Schöck» проведены сравнительные теплотехнические расчеты этого узла с применением программного комплекса «AnTherm». Расчеты показали, что при традиционном решении опорного узла с перфорацией минимальная температура на внутренней поверхности несущих конструкций в зоне примыкания консоли составит 8,5°С, что приведет к образованию внутри здания конденсата и появлению плесени. Использование НТЭ Schöck Isokorb® в составе узла опирания консоли повышает эту температуру до 12,8°С, что исключает возникновение этих неблагоприятных факторов и позволяет поддержать в помещении комфортный климат. А значит, никаких негативных последствий появления «мостиков холода» не будет. При этом инженерными расчетами подтверждено выполнение нормативных требований по несущей способности и прогибам конструкций галереи.

Как отмечает главный конструктор ТПО «Резерв» Игорь Барабаш, расчетные обоснования применения НТЭ Schöck Isokorb® позволили проектировщикам принять взвешенное и рациональное конструктивное решение в локальном, но критически важном узле несущих конструкций здания. Это решение было поддержано генпроектировщиком «Мосинжпроект», дополнительно рассматривалось в рамках экспертизы проектной документации экспертами ГАУ города Москвы «Московская государственная экспертиза» и получило их положительное заключение.

«Мы уверены, что наши изделия, в которые вложено столько труда, будут долго и эффективно выполнять свою незаметную работу. Мы знаем, что посетители концертного зала Филармонии в парке «Зарядье» не заметят результат нашего труда – а это значит, что мы делаем его хорошо», – сказал Николай Павлов, руководитель подразделения компании Schöck в России.

Теплотехнический расчет узла с перфорацией © Schöck
Теплотехнический расчет узла с перфорацией © Schöck открыть большое изображение

Теплотехнический расчет узла с Schöck Isokorb® © Schöck
Теплотехнический расчет узла с Schöck Isokorb® © Schöckоткрыть большое изображение

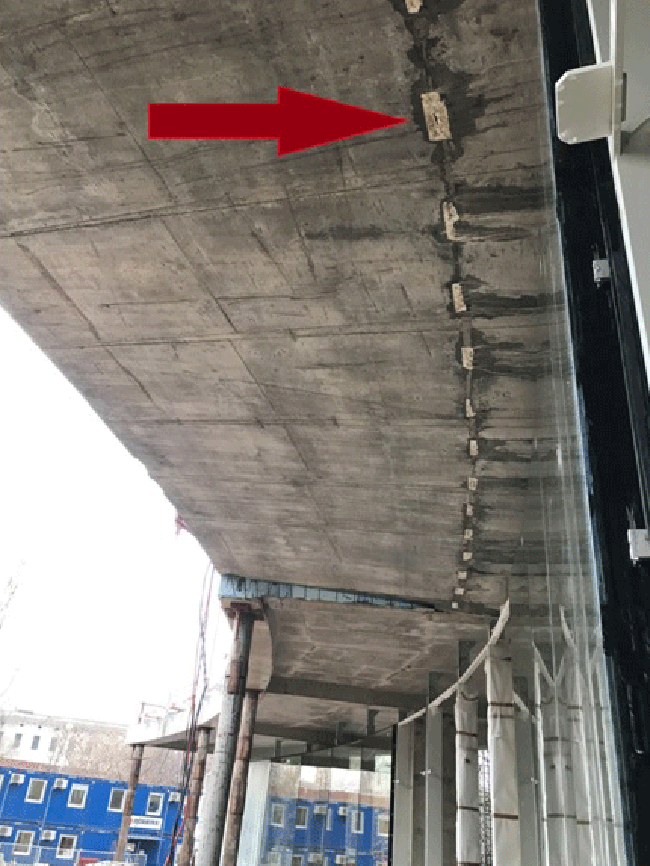

Филармония на стадии строительства. Стрелкой указаны НТЭ Schöck Isokorb® © Schöck
Филармония на стадии строительства. Стрелкой указаны НТЭ Schöck Isokorb® © Schöck открыть большое изображение
