Энергоэффективное решение от компании Schöck над входом в Филармонию в парке «Зарядье» |
|
| Мастерская: | |
| ООО «Шёкк» | |
|

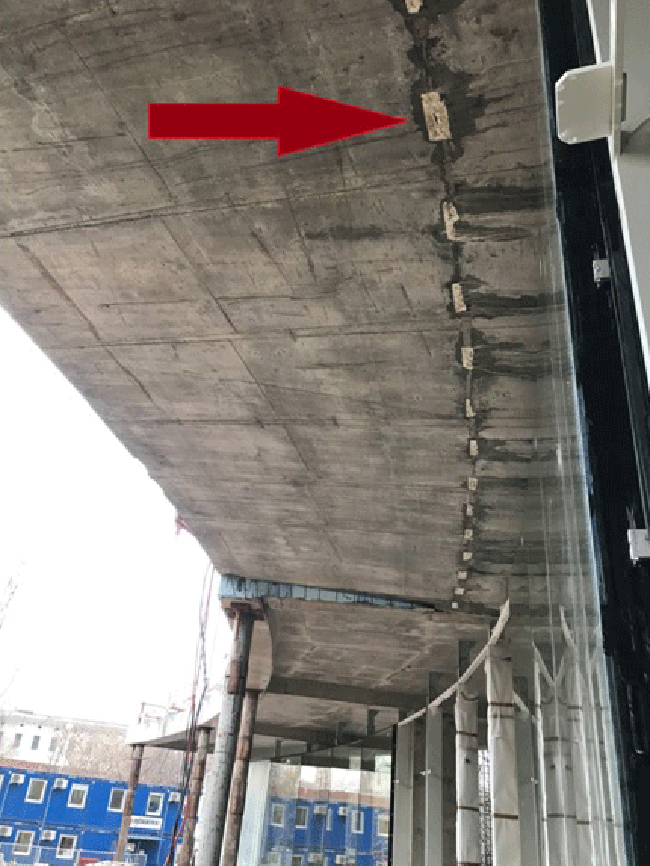

В октябре 2015 года от специалистов ТПО «Резерв» – проектировщиков концертного зала Филармонии в парке «Зарядье» – поступил запрос в компанию : предложить решение по термической изоляции открытой консольной галереи на главном фасаде. Решение рассматривалось как альтернатива перфорации несущих конструкций в зоне сопряжения с тепловым контуром здания, традиционно применяемой при проектировании.  Филармония в парке «Зарядье». Стрелкой обозначена консоль © SchöckИнженеры компании «Schöck» предложили несколько вариантов решения этой задачи, из них проектировщиками ТПО «Резерв» был выбран наиболее энергоэффективный вариант – несущий теплоизоляционный элемент (НТЭ) Schöck Isokorb® тип SXT-Special.  Schöck Isokorb® тип SXT © SchöckSchöck Isokorb® Тип SXT предназначен для устранения «мостиков холода» в железобетонных конструкциях, выходящих за тепловой контур здания. На базе стандартного изделия был создан специальный вариант, идеально подходящий именно для проекта в «Зарядье». Для обоснования проектного решения с применением НТЭ Schöck Isokorb® специалистами компании «Schöck» проведены сравнительные теплотехнические расчеты этого узла с применением программного комплекса «AnTherm». Расчеты показали, что при традиционном решении опорного узла с перфорацией минимальная температура на внутренней поверхности несущих конструкций в зоне примыкания консоли составит 8,5°С, что приведет к образованию внутри здания конденсата и появлению плесени. Использование НТЭ Schöck Isokorb® в составе узла опирания консоли повышает эту температуру до 12,8°С, что исключает возникновение этих неблагоприятных факторов и позволяет поддержать в помещении комфортный климат. А значит, никаких негативных последствий появления «мостиков холода» не будет. При этом инженерными расчетами подтверждено выполнение нормативных требований по несущей способности и прогибам конструкций галереи. Как отмечает главный конструктор ТПО «Резерв» Игорь Барабаш, расчетные обоснования применения НТЭ Schöck Isokorb® позволили проектировщикам принять взвешенное и рациональное конструктивное решение в локальном, но критически важном узле несущих конструкций здания. Это решение было поддержано генпроектировщиком «Мосинжпроект», дополнительно рассматривалось в рамках экспертизы проектной документации экспертами ГАУ города Москвы «Московская государственная экспертиза» и получило их положительное заключение. «Мы уверены, что наши изделия, в которые вложено столько труда, будут долго и эффективно выполнять свою незаметную работу. Мы знаем, что посетители концертного зала Филармонии в парке «Зарядье» не заметят результат нашего труда – а это значит, что мы делаем его хорошо», – сказал Николай Павлов, руководитель подразделения компании Schöck в России.  Теплотехнический расчет узла с перфорацией © Schöck Теплотехнический расчет узла с Schöck Isokorb® © Schöck Филармония на стадии строительства. Стрелкой указаны НТЭ Schöck Isokorb® © Schöck |
|
