Композитный материал на основе мицелия MyCera
Фото предоставлено CarbiCrete
В эксперименте команды Shape Lab участвовала вешенка обыкновенная (Pleurotus ostreatus): этот вид выбрали из-за устойчивости и высокой скорости роста; доля мицелия в общей массе составила 10%. Субстратом для организма стали древесные опилки, при этом были задействованы только компоненты размером менее 2 мм, чтобы не засорить сопло 3D-принтера.
В ходе исследования было напечатано несколько тестовых образцов, часть из которых подверглась термической обработке, часть осталась сырой, и надо сказать, что в этих двух итоговых вариантах мицелий работает по-разному. В необожженной конструкции гриб, постепенно прорастая и закрывая собой пустоты, на микроскопическом уровне обеспечивает интеллектуальное распределение волокна, повышая тем самым прочность на разрыв на 66%. Максимальный результат был зафиксирован на 14 день роста: значение максимального напряжения увеличилось с 122,60 Н до 204,28 Н.
Композитный материал на основе мицелия MyCera
Фото предоставлено CarbiCrete
При обжиге армирующие свойства мицелия пропадают, однако материалом все еще можно скрепить между собой полученные в результате обжига блоки; ученые назвали этот процесс «биосваркой». Значение максимального напряжения после применения органического вяжущего компонента составило 110,90 Н.
-
![zooming]()

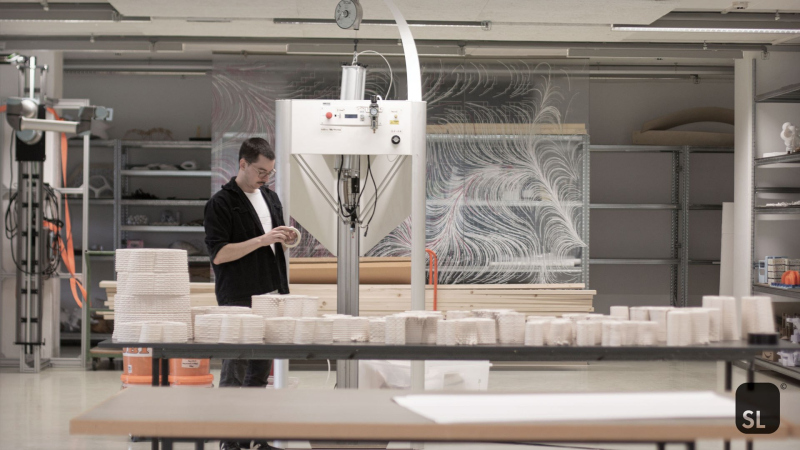

1 / 3Композитный материал на основе мицелия MyCeraФото предоставлено CarbiCrete
-
![zooming]()

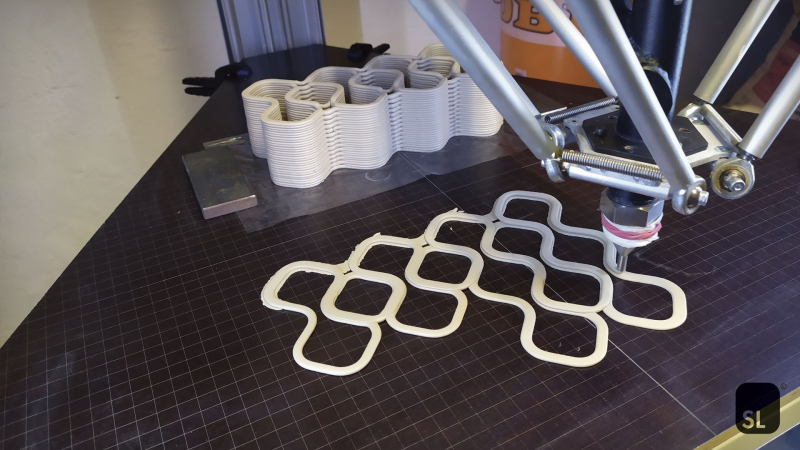

2 / 3Композитный материал на основе мицелия MyCeraФото предоставлено CarbiCrete
-
![zooming]()

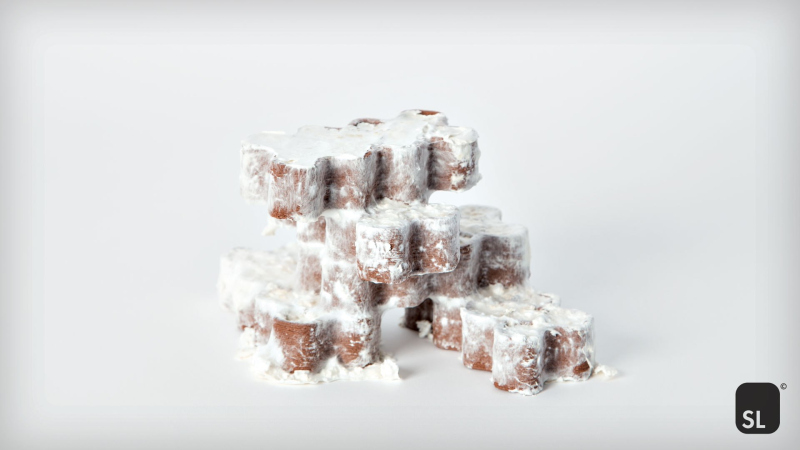

3 / 3Композитный материал на основе мицелия MyCeraФото предоставлено CarbiCrete
