Временно постоянное

Американское бюро Ennead Architects завершило реставрацию купола собора Иоанна Богослова в Нью-Йорке. Уникальная конструкция получила защитную оболочку из меди.

mainImg
Кафедральный собор епископальной церкви США расположен на Манхеттене, по соседству с парком Морнингсайд. Гигантский объем (входит в пятерку самых больших церквей мира) начали строить еще в 1892 году, выбрав византинирующую храмовую архитектуру в качестве образца. Но, по примеру великих соборов, строительство затянулось и в 1911 году, под руководством архитектора Ральфа Адамса Крама, решено было обратиться уже к готическим прототипам. Реализации проекта мешали сначала Первая мировая война, затем Великая депрессия, а затем и Вторая мировая война, превратив его в масштабный долгострой, продолжающийся и сегодня.
Собор Иоанна Богослова в Нью-Йорке – реставрация купола
Фотография © Demian Neufeld / предоставлено Ennead Architects
Собор Иоанна Богослова в Нью-Йорке – реставрация купола
Фотография © Demian Neufeld / предоставлено Ennead Architects

Изначально над собором планировалось возвести огромную башню, но выяснилось, что грунт в этом месте просто не выдержит ее веса. В ожидании подходящего решения в 1909 году над средокрестием был устроен особый купол из тонкой терракотовой плитки. Его легкую самонесущую конструкцию на основе средневековых каталонских сводов, разработал и запатентовал выходец из Испании Рафаэль Гуастовино, он и стал автором проекта. Это самый большой купол подобного типа, его диаметр составляет 40,5 метров, а под ним, как всегда рассказывают туристам местные гиды, легко поместится статуя Свободы.
Собор Иоанна Богослова в Нью-Йорке – реставрация купола
Фотография © Demian Neufeld / предоставлено Ennead Architects
Собор Иоанна Богослова в Нью-Йорке – реставрация купола
Фотография © Demian Neufeld / предоставлено Ennead Architects
Собор Иоанна Богослова в Нью-Йорке – реставрация купола
Фотография © Demian Neufeld / предоставлено Ennead Architects

Как часто бывает, временное решение оказалось постоянным и служит уже более 100 лет. Но конструкция оказалась очень чувствительной к погодным условиям и являлась источником постоянных проблем. Уже в 1916 году купол стал проседать и потребовалось его укрепить, затем пришлось установить специальную сетку, чтобы предотвратить падение кусочков шуткатурки и раствора. Конструкция сильно пострадала и просто от времени, и от проникающей сквозь ненадежные швы воды, и от двух серьезных пожаров, произошедших в соборе в 2001 и в 2019 годах. Так что, как только отступила пандемия, начались работы по реставрации и защите уникального объекта. Проект разработало известное американское бюро Ennead Architects, которое уже более 30 лет помогает администрации собора следить за памятником, территорией и постройками на ней. Консультантами выступили фирмы Silman, Building Conservation Associates, James R. Gainfort AIA Consulting Architects PC и Hypsometric.
Собор Иоанна Богослова в Нью-Йорке – реставрация купола
Фотография © Demian Neufeld / предоставлено Ennead Architects
Собор Иоанна Богослова в Нью-Йорке – реставрация купола
Фотография © Demian Neufeld / предоставлено Ennead Architects

Для начала удалили слой старой, промокшей и полностью утратившей свои рабочие качества изоляции. Плитку на некоторое время оставили открытой, накрыв лишь брезентом и дав ей полностью просохнуть. Затем внимательно исследовали состояние свода и поврежденные керамические элементы заменили новыми, специально произведенными для этого проекта фирмой Sandkuhl Clay Works. Сверху на плитку распылили специальную пену, сформировавшую надежный изоляционный слой, одновременно сдерживающий возможное сжатие и расширение купола при изменении температуры и влажности.
Собор Иоанна Богослова в Нью-Йорке – реставрация купола
Фотография © Demian Neufeld / предоставлено Ennead Architects
Собор Иоанна Богослова в Нью-Йорке – реставрация купола
Фотография © Demian Neufeld / предоставлено Ennead Architects
  • zooming
    1 / 3
    Собор Иоанна Богослова в Нью-Йорке – реставрация купола
    Фотография © Demian Neufeld / предоставлено Ennead Architects
  • zooming
    2 / 3
    Собор Иоанна Богослова в Нью-Йорке – реставрация купола
    Фотография © Demian Neufeld / предоставлено Ennead Architects
  • zooming
    3 / 3
    Собор Иоанна Богослова в Нью-Йорке – реставрация купола
    Фотография © Demian Neufeld / предоставлено Ennead Architects

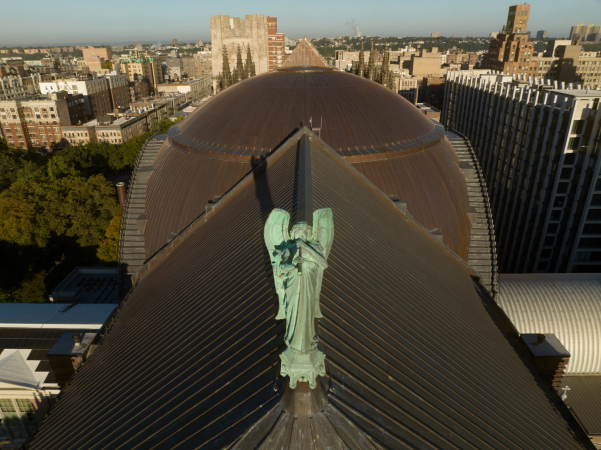

Наконец, всю конструкцию накрыли фальцевой медной кровлей с характерными ребрами, которая позволяет некоторое движение конструкции. Решение перекликается с кровельным покрытием других ранних частей собора, в частности, апсиды с венчающей ее статуей архангела Гавриила, и вполне уместно в историческом контексте. В последнюю очередь расчистили от сажи и копоти внутреннюю поверхность потемневшего свода: теперь заметно, что красивый оттенок плитки становится светлее по мере приближения к центру. По сообщениям New York Times стоимость работ составила 17 млн долл, но архитекторы уверяют, что теперь купол прослужит как минимум 100 лет, а может быть и дольше. Решатся ли все же когда-нибудь возводить задуманный шпиль? Вопрос остается открытым.
Собор Иоанна Богослова в Нью-Йорке – реставрация купола
Фотография © Demian Neufeld / предоставлено Ennead Architects
Собор Иоанна Богослова в Нью-Йорке – реставрация купола
Фотография © Demian Neufeld / предоставлено Ennead Architects
Собор Иоанна Богослова в Нью-Йорке – реставрация купола
Фотография © Demian Neufeld / предоставлено Ennead Architects
Собор Иоанна Богослова в Нью-Йорке – реставрация купола
© Ennead Architects
Собор Иоанна Богослова в Нью-Йорке – реставрация купола
© Ennead Architects
Собор Иоанна Богослова в Нью-Йорке – реставрация купола
© Ennead Architects
