В зданиях большого объема – от спортивных комплексов до производственных корпусов – формирование комфортного микроклимата связано с особыми инженерными задачами. Одной из ключевых становится организация циркуляции воздуха, позволяющая устранить температурное расслоение и обеспечить равномерные условия по всей высоте пространства.

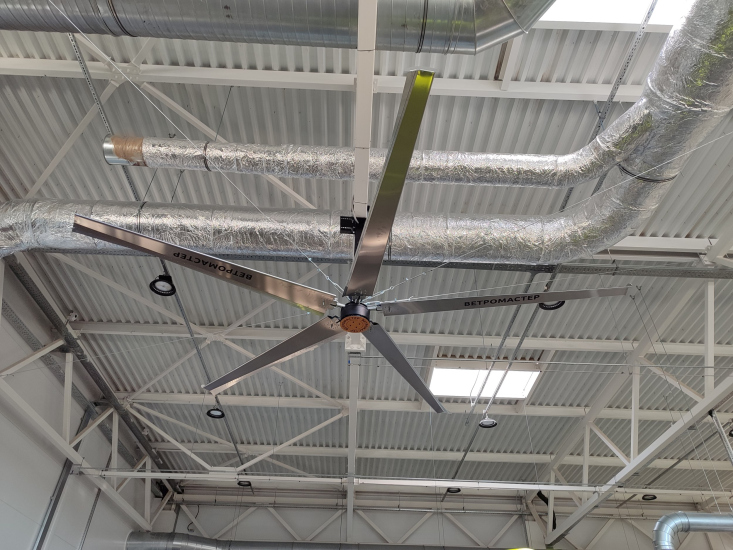

В зданиях большого объема – чем выше помещение, тем сложнее обеспечить равномерное распределение температуры по всему его объему. При высоте потолков от 6–8 метров и выше в таких пространствах возникает температурная стратификация. Теплый воздух поднимается вверх и постепенно накапливается под кровлей, тогда как в рабочей зоне температура может оставаться заметно ниже. В результате внутри одного помещения создаются участки с различными температурными зонами, а системы отопления и охлаждения работают с повышенной нагрузкой.
Фотография предоставлена ООО «Технодор»
Для архитекторов и инженеров задача циркуляции воздуха становится важной частью проектирования подобных объектов. Речь идет не только о воздухообмене, который обеспечивают системы вентиляции, но и о перемешивании воздуха внутри помещения – процессе, позволяющем выровнять температуру по всей высоте.
Высокие потолки – сложный микроклимат
Особенности микроклимата в зданиях большого объема напрямую связаны с их геометрией. Чем выше пространство, тем заметнее становится разделение воздушных слоев по температуре.

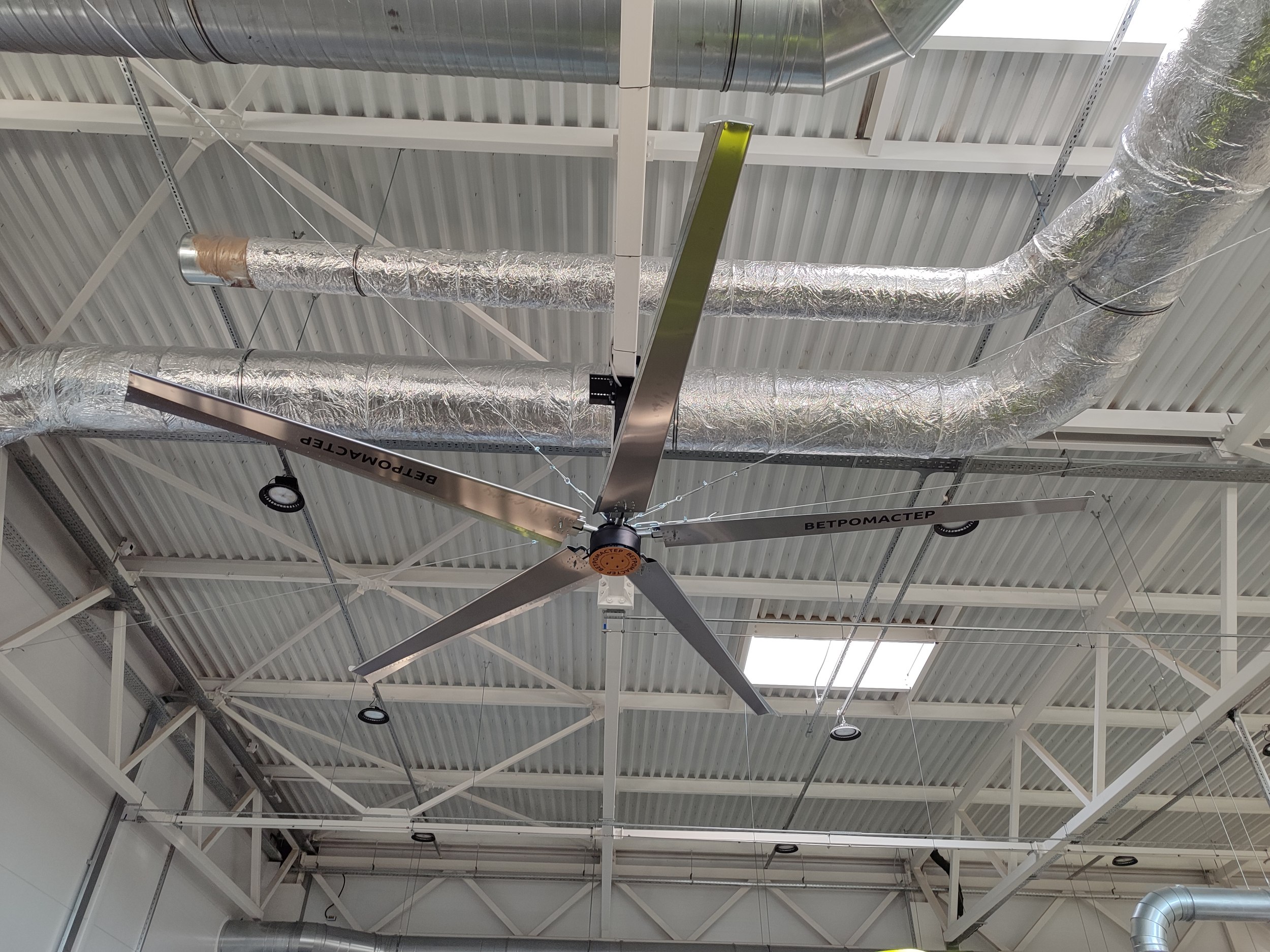

В холодный период теплый воздух, поднимаясь вверх, концентрируется под кровлей. При этом в нижней части помещения, где находятся люди или рабочие зоны, температура может быть ниже расчетной. Летом ситуация может выглядеть иначе: охлажденный воздух остается внизу, а верхняя часть помещения перегревается.
Фотография предоставлена ООО «Технодор»
Разница температур между верхней и нижней зонами иногда достигает 5-8 градусов. Это приводит к дополнительным энергозатратам и снижает комфорт пользователей здания.
«В помещениях большого объема основной задачей становится не только воздухообмен, но и перемешивание воздуха. Без этого сложно добиться равномерной температуры по всей высоте пространства»
– отмечают специалисты, занимающиеся проектированием систем микроклимата для крупных объектов.
Когда теплый воздух остается под кровлей
Даже современные системы вентиляции не всегда способны устранить температурное расслоение. Основная задача вентиляции – обеспечить воздухообмен: подачу свежего воздуха и удаление отработанного. Однако перемешивание воздуха внутри большого объема помещения при этом может оставаться недостаточным.
В результате теплый воздух продолжает скапливаться в верхней части помещений. В результате формируются зоны перегрева или недостаточного прогрева и это приводит к увеличению нагрузки на системы отопления и охлаждения.
Поэтому в зданиях с высокими потолками все чаще применяются дополнительные решения, направленные именно на циркуляцию и перемешивание воздуха.
Фотография предоставлена ООО «Технодор»
Какие решения применяются для перемешивания воздуха
На практике для формирования стабильного микроклимата используется несколько инженерных подходов.
Приточно-вытяжная вентиляция остается основой любой системы. Она обеспечивает воздухообмен и поддерживает санитарные параметры воздуха. При проектировании учитываются кратность воздухообмена, расположение воздухораспределителей и взаимодействие системы с отоплением и охлаждением.
Дополнительно могут применяться дестратификационные решения, направленные на перемешивание воздуха и устранение температурных слоев. Это могут быть направленные струи воздуха, специальные воздухораспределители или системы рециркуляции.

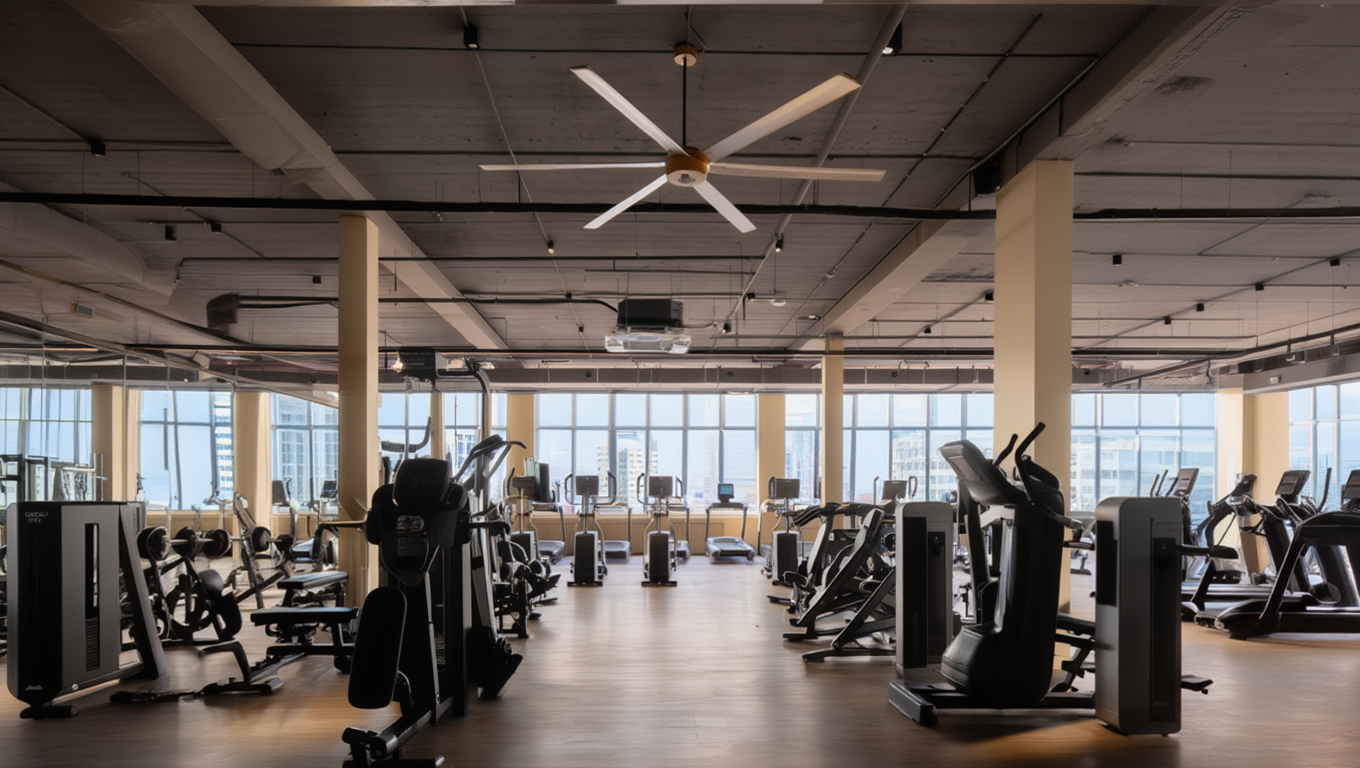

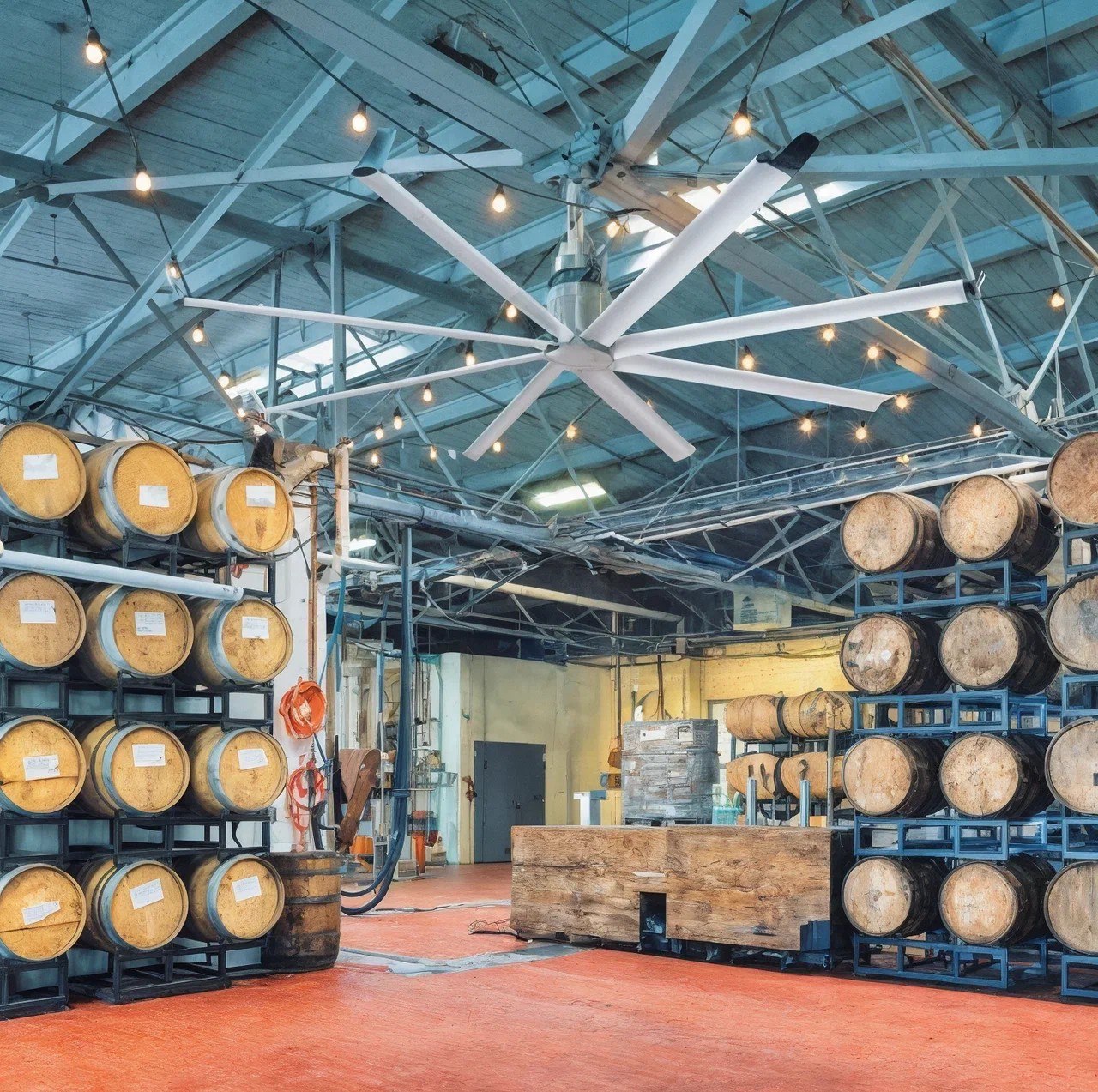

Еще один подход – использование потолочных вентиляторов большого диаметра, которые создают медленное перемещение значительных объемов воздуха. Работая на низких оборотах, они перемешивают воздух по всему объему помещения, снижая температурную стратификацию.
Фотография предоставлена ООО «Технодор»
Фотография предоставлена ООО «Технодор»
В отдельных зонах применяются и решения для локальной циркуляции воздуха – настенные или мобильные вентиляторы, которые позволяют усилить движение воздуха там, где это необходимо.
Комплексный подход: инженерное решение на объекте
В зданиях большого объема чаще всего используется сочетание нескольких решений. Приточно-вытяжная вентиляция обеспечивает воздухообмен, а системы циркуляции воздуха помогают выровнять температуру по всей высоте пространства.
Пример реализации
Одним из типичных примеров может служить спортивное или производственное помещение большого объема.
Исходные параметры объекта:
●площадь помещения – около 3000 м²
●высота потолков – 10–12 м
●постоянное пребывание людей в рабочей зоне.
Основной проблемой была неравномерная температура в помещении: теплый воздух скапливается под кровлей, а в рабочей зоне ощущалась разница температур.
Принятое решение:
В проекте была сохранена приточно-вытяжная вентиляция, обеспечивающая воздухообмен. Дополнительно в верхней зоне помещения были установлены потолочные вентиляторы большого диаметра, равномерно распределенные по площади здания.

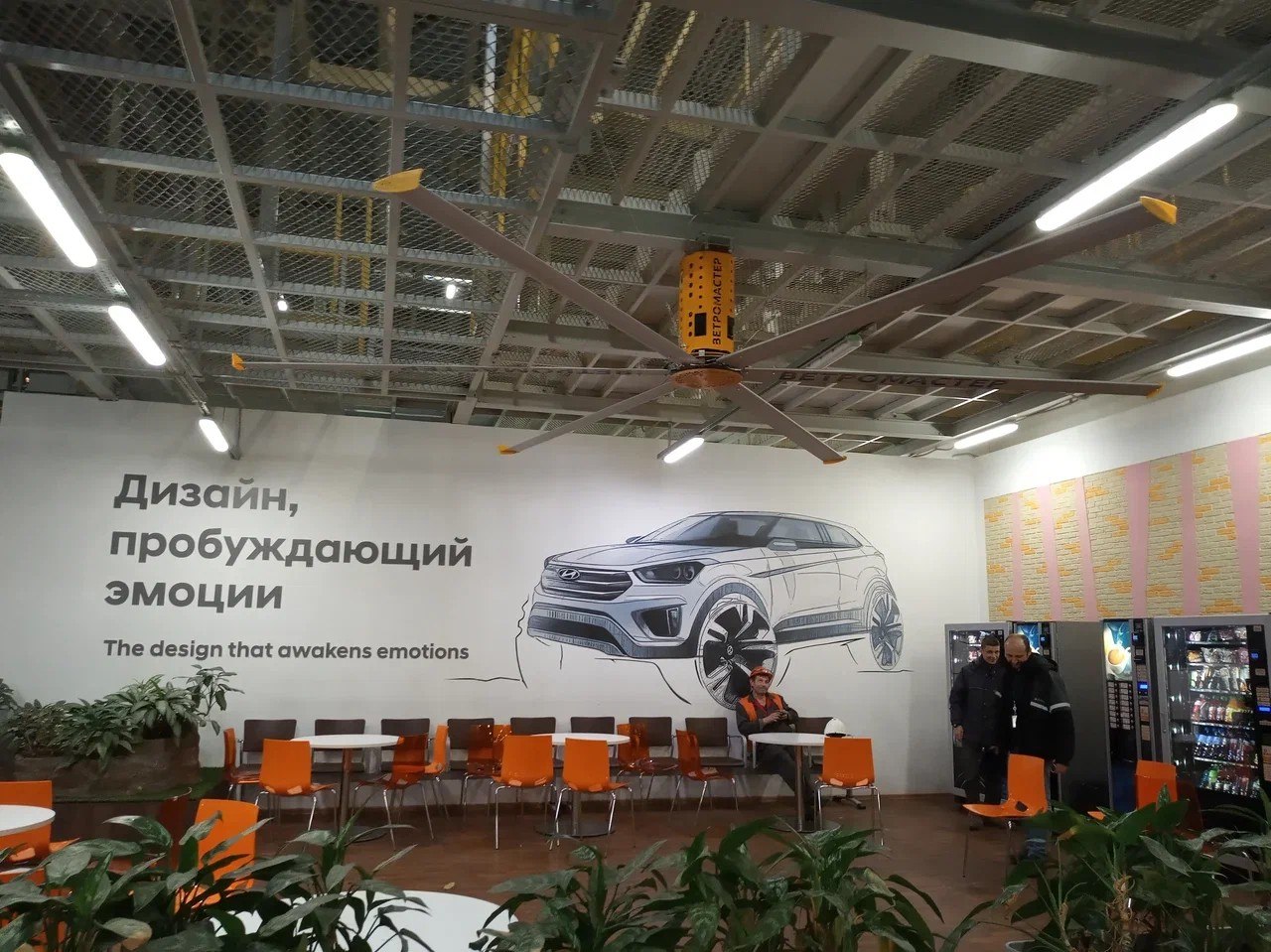

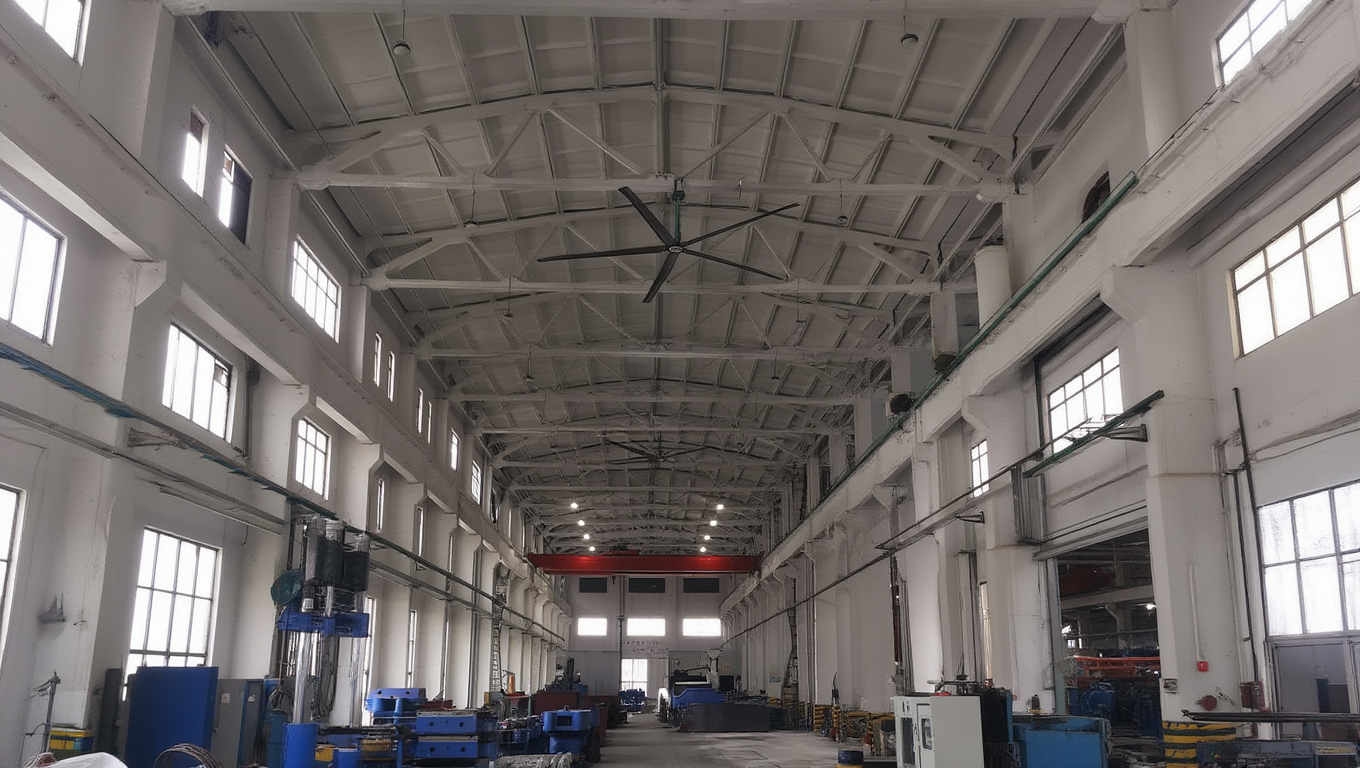

Hyundai Motor Manufacturing Rus –российский завод компании Hyundai Motor, г. Санкт-Петербург. Установлены два вентилятора ВМ 724в зоне сборки, один вентилятор ВМ 718в зоне отдыха
Фотография предоставлена ООО «Технодор»

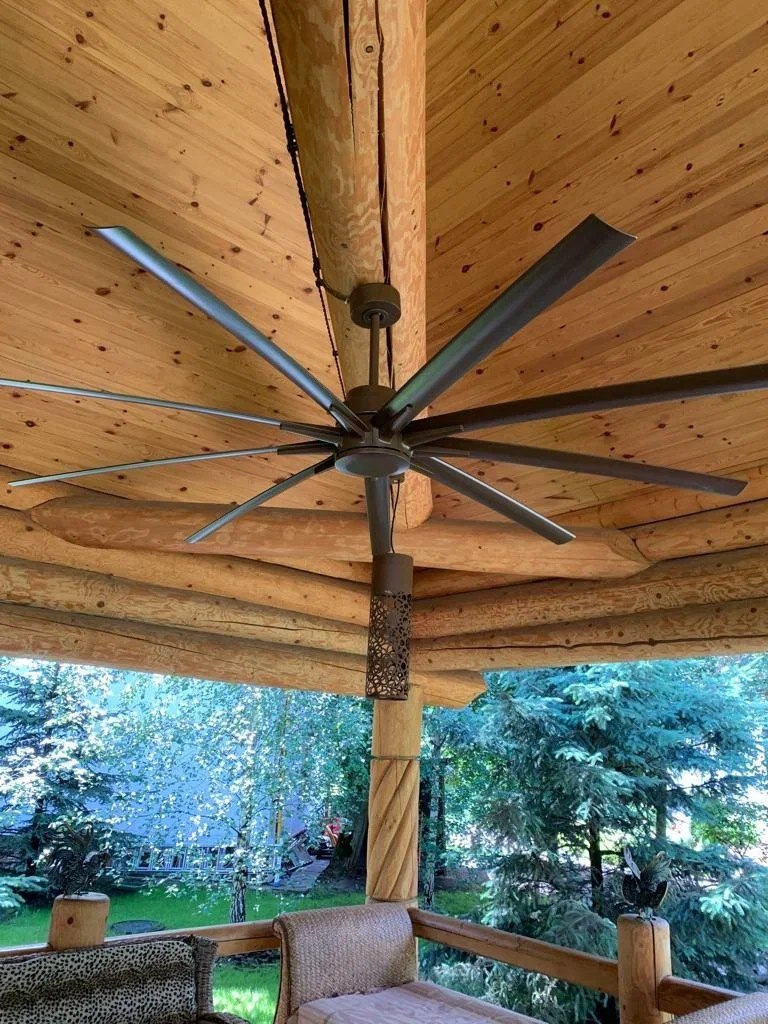

Для пространств среднего масштаба применяются вентиляторы диаметром около трех метров – например, модели Ветромастер M325 и M330. Они позволяют перемещать значительные объемы воздуха на низких оборотах, формируя плавный вертикальный поток и обеспечивая перемешивание воздуха по всей высоте помещения.
Фотография предоставлена ООО «Технодор»

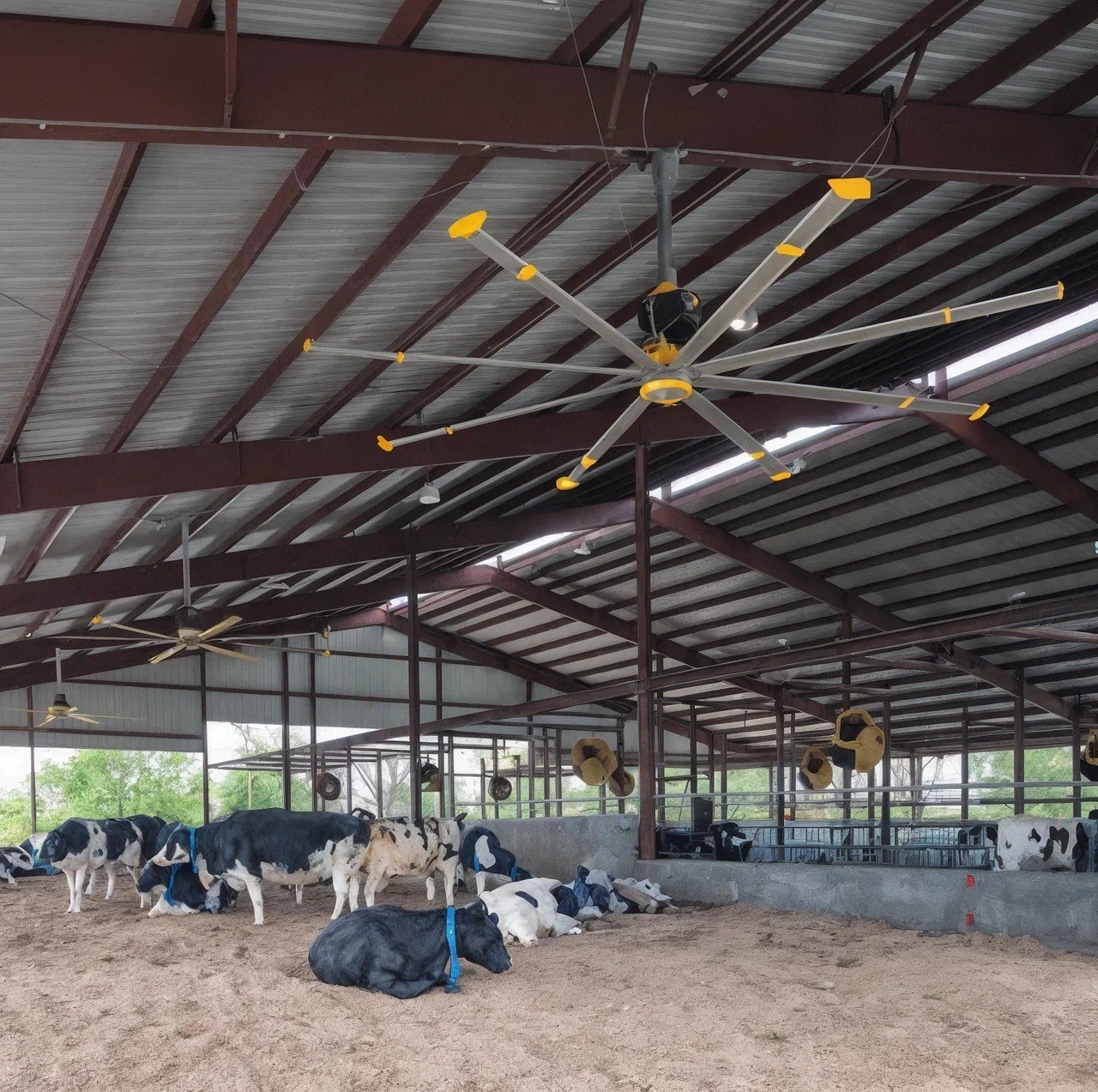

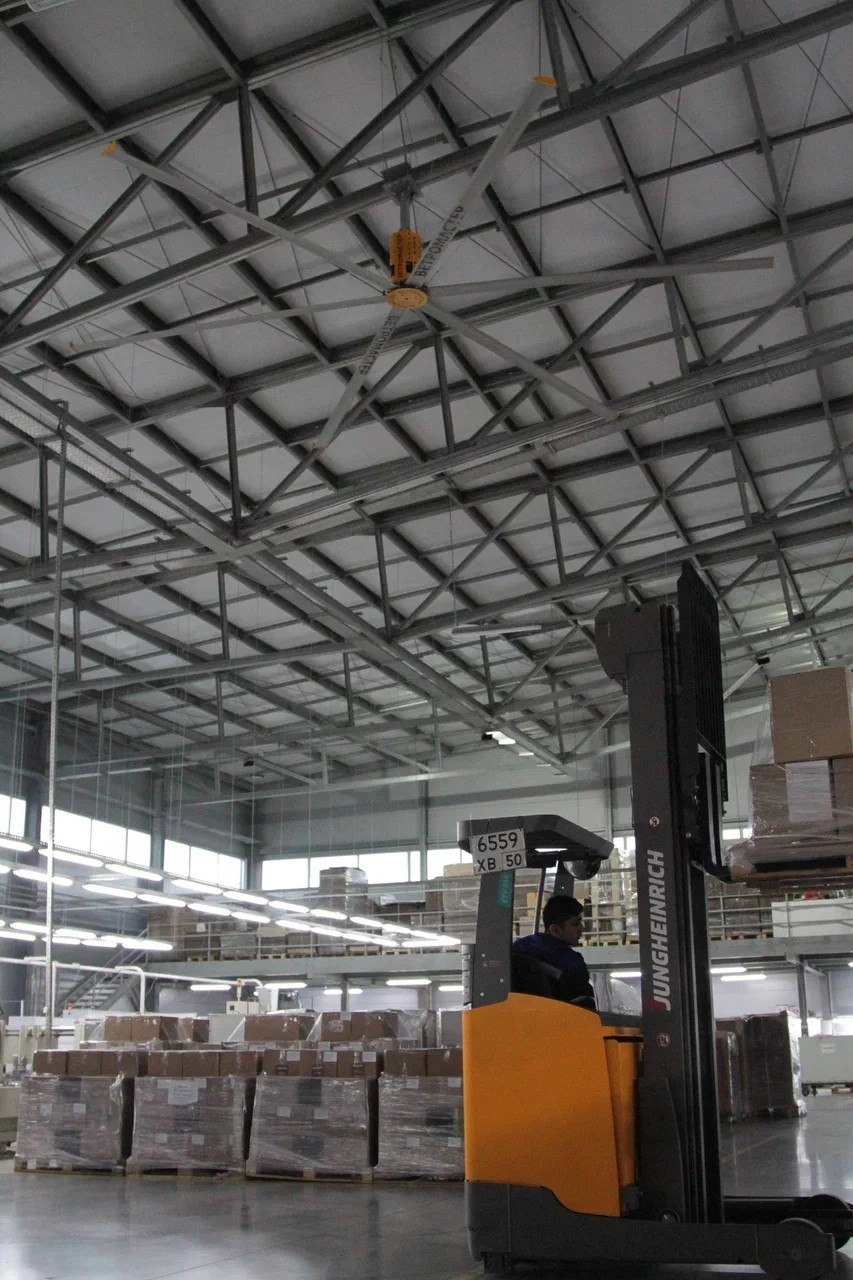

В более крупных помещениях – производственных корпусах, логистических центрах или сельском хозяйстве используются вентиляторы большего диаметра, такие как Ветромастер M750 и M770. Они рассчитаны на работу в помещениях с большой высотой и площадью и способны охватывать значительные зоны, обеспечивая равномерную циркуляцию воздуха в большом объеме.
«Такие системы работают на низких оборотах и создают медленное перемещение воздуха по всему объему помещения. Это позволяет уменьшить температурное расслоение и обеспечить более стабильный микроклимат в рабочей зоне»
– отмечают инженеры, работающие с подобными решениями. В результате температура в помещении распределяется более равномерно по высоте, а нагрузка на системы отопления и охлаждения снижается.
Фотография предоставлена ООО «Технодор»
Что важно учитывать на стадии проектирования
При выборе решений для циркуляции воздуха необходимо учитывать несколько факторов. В первую очередь – высоту помещения и его площадь, поскольку именно эти параметры определяют возможные способы перемешивания воздуха и размещения оборудования.
Также значение имеют планировочная структура здания, расположение конструктивных элементов и других инженерных систем. Например, фермы перекрытия, светильники или воздуховоды могут влиять на формирование воздушных потоков.
Фотография предоставлена ООО «Технодор»

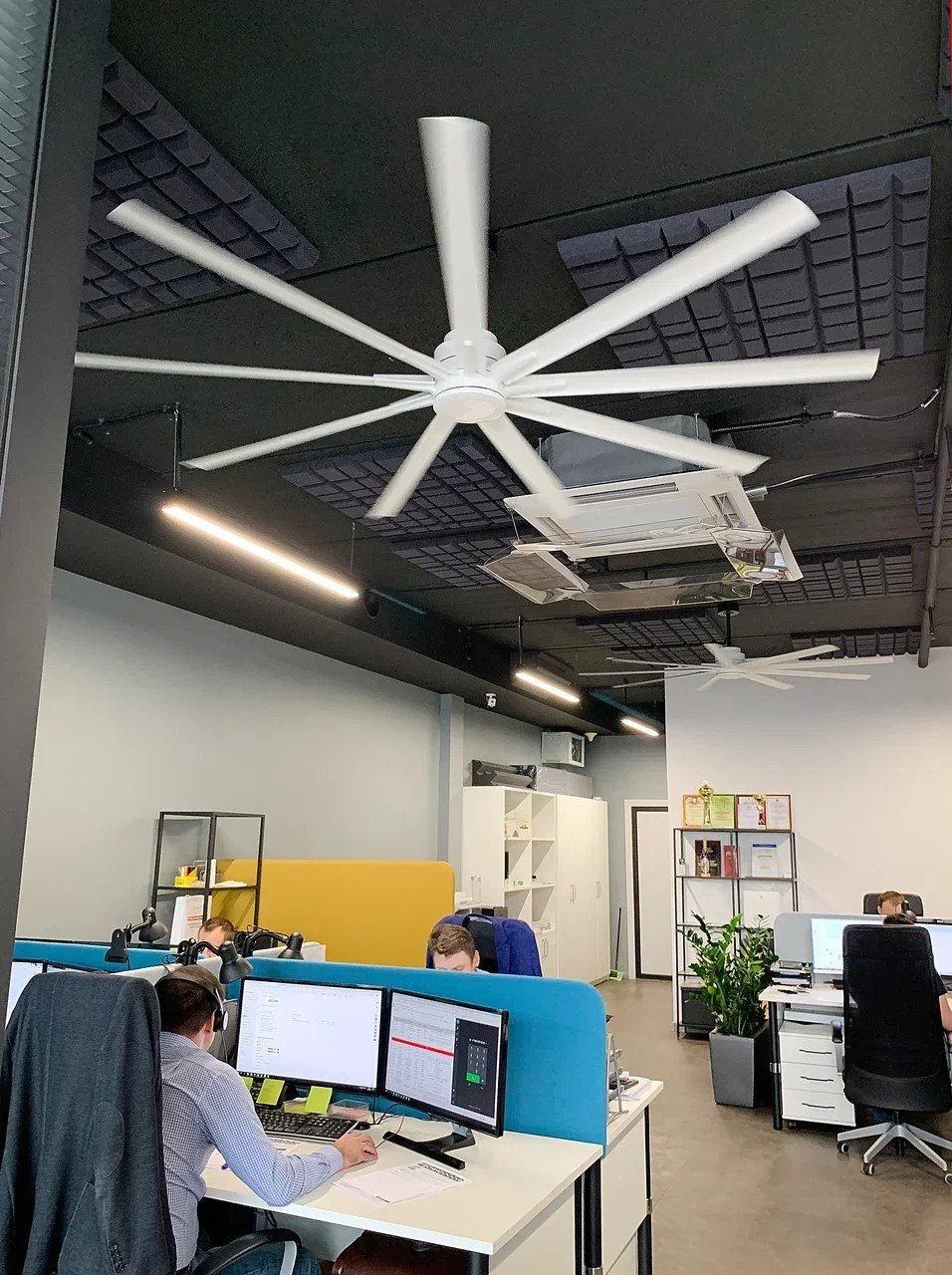

Отдельное внимание уделяется зонам постоянного пребывания людей. Именно здесь необходимо обеспечить наиболее стабильные параметры температуры и движения воздуха.
***
В зданиях большого объема формирование комфортного микроклимата требует комплексного подхода. Помимо вентиляции, важную роль играет организация циркуляции воздуха внутри помещения.
Использование систем перемешивания воздуха позволяет уменьшить температурную стратификацию, повысить комфорт в рабочей зоне и оптимизировать работу систем отопления и охлаждения. Поэтому такие решения все чаще рассматриваются как важный элемент инженерного проектирования современных зданий с высокими потолками.
