Основными материалами облицовки фасадов стали стекло и металл, при этом архитекторы смогли раскрыть максимум возможностей каждого из них.
Одним из акцентов в композиции комплекса выступает трехэтажное здание спорткомплекса, полностью выполненное из стеклоблоков. Эта необычная трактовка фасадов очень созвучна модернистской эстетике, которой привержены Kleinewelt Architekten, имеет интересные исторические аллюзии и эффектно смотрится при вечернем освещении.

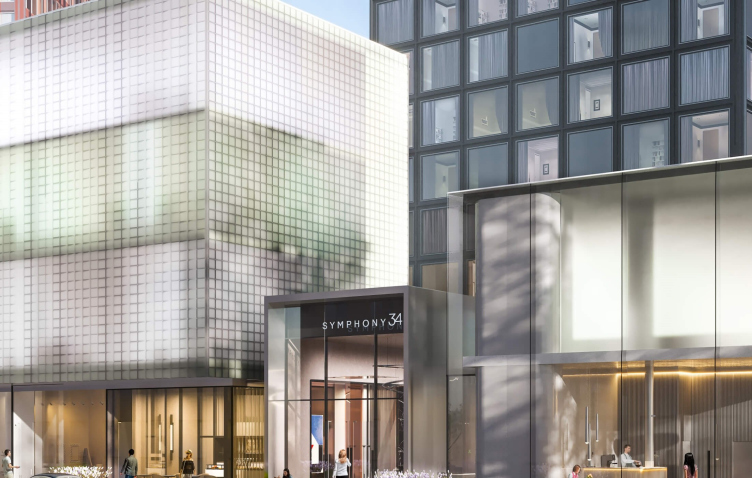

ЖК Symphony 34
Изображение предоставлено ГК «ДИАТ»
Впервые стеклоблоки в архитектуре начали применяться еще в начале 20 века. Но это были скорее смелые эксперименты великих зодчих, таких как Гауди и Эйфель. В советской России стеклоблоки использовались, в основном, для внутренней отделки спортивных и медицинских зданий, а также для украшения входных групп и декорирования фасадов госучреждений.
С тех пор прошло немало времени: изменились тенденции в архитектуре, усовершенствовался по своим эстетическим и физическим свойствам сам материал. Современные стеклоблоки характеризуются высокой прочностью, хорошими звуко- и теплоизоляционными свойствами. Но, главное, они великолепно пропускают свет и отличаются богатой цветовой гаммой.
«Мне очень нравятся стеклоблоки, они вызывают теплые чувства, создают отсылку к детству, к прошлому наших родителей. При этом это невероятно технологичный и современный материал. С его помощью архитекторы переосмысляют уже существующий опыт, придавая ему новое прочтение, – говорит коммерческий директор группы компаний ДИАТ Валерия Ефимова. – По моему мнению, именно маленькая коробочка из стеклянных блоков в Symphony 34, благодаря своему необычному фасаду, является визуальным центром всего комплекса. Когда мы рассказываем на обучающих семинарах и встречах с архитекторами о наших технологиях, именно стеклоблоки привлекают наибольшее внимание. То же самое мы видим в реакции профессионального сообщества в наших социальных сетях. Мы откликаемся на интерес коллег и помогаем не только с техническими решениями, но и формируем нормативную базу, чтобы архитекторы могли работать без лишних ограничений».

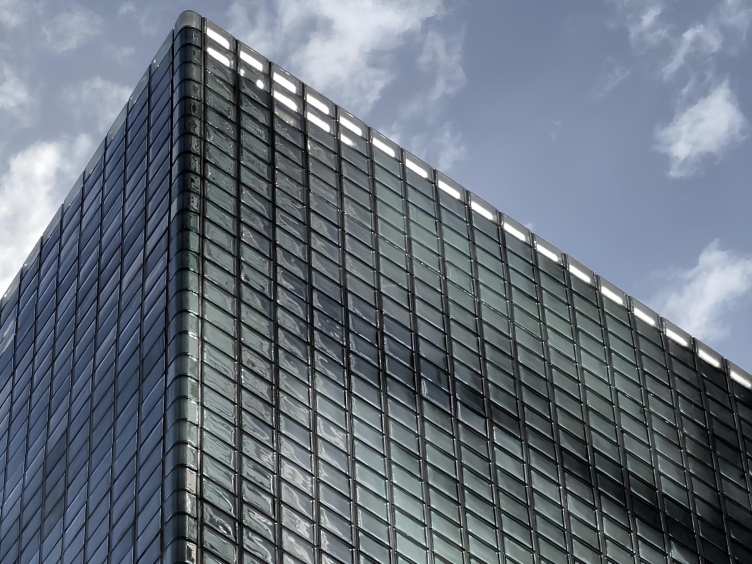

Здание спорткомплекса в ЖК Symphony 34
Изображение предоставлено ГК «ДИАТ»
Использование стеклоблоков в качестве несущих и ограждающих конструкций всего здания – новое слово в российской архитектуре и практике фасадостроения, и оно потребовало не только эксклюзивных конструктивных решений, но и большой предварительной работы. Техническое воплощение смелой задумки архитекторов было доверено специалистам компании ДИАТ.
Из-за нестандартного конструктива фасадов здание было отнесено к повышенному I-му уровню ответственности. До ДИАТ серьезными исследованиями возможностей стеновых конструкций из стеклянных блоков никто не занимался. Опираясь на зарубежный опыт использования в облицовке зданий подобных материалов, инженеры компании совместно со специалистами из национального исследовательского университета МГСУ инициировали проведение научных исследований и всесторонних практических экспериментов. Были проведены пожарные тесты, исследования фрагментов стен с использованием модели балки-стенки с четырехточечной конфигурацией нагружения экспериментальных образцов, установлены характеристики прочности при различных видах напряженного состояния кладки, рассчитано сопротивление металлических анкерных креплений на вырыв из кладки стен.

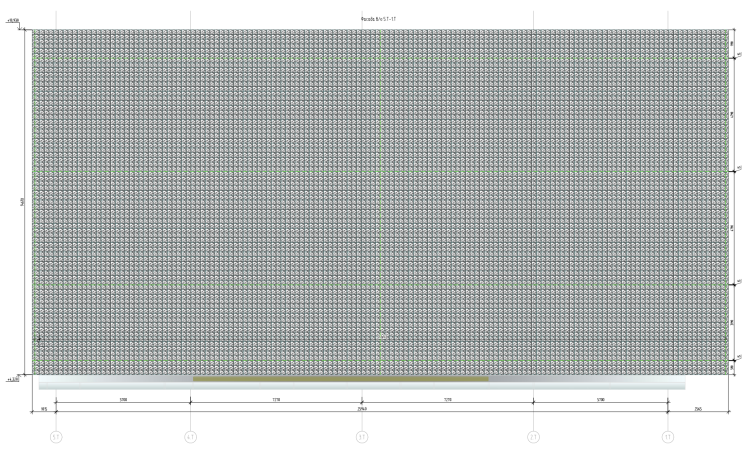

Изображение предоставлено ГК ДИАТ
Всего потребовалось большое количество экспериментов и исследований, которые проводились в три этапа на протяжении 3 месяцев. Результаты не только определили расчетные характеристики прочности и несущую способность кладки нового здания, но и легли в основу одной из первых в России научной работы о технологических особенностях и перспективах использования стеклоблоков в НФС.

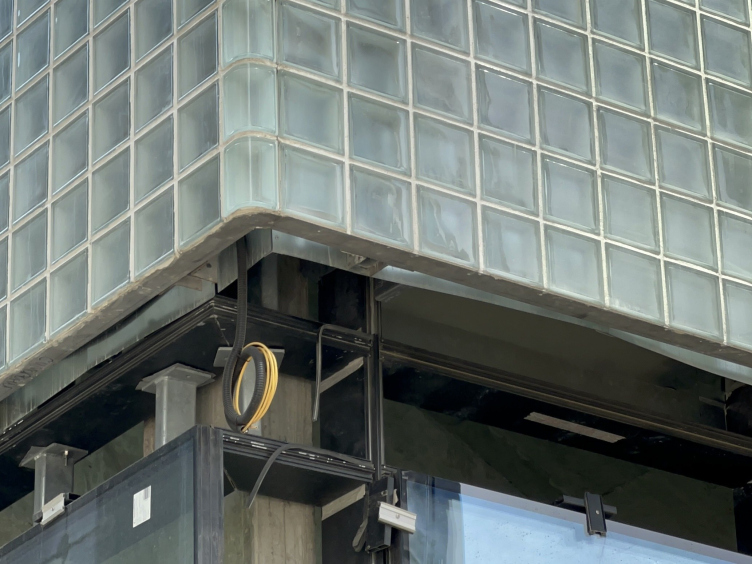

Здание спорткомплекса в ЖК Symphony 34
Изображение предоставлено ГК ДИАТ
«На самом деле, крайне приятно расширять спектр инструментов, которыми могут пользоваться архитекторы. При этом безопасно применяя новые материалы, новые технологии и обеспечивая возможность реализации самых нелегких решений», – отметил генеральный директор «ДИАТ-ПРОЕКТ», к.т.н., Почетный строитель РФ Евгений Цыкановский.
Принятые по итогам исследований конструктивные решения позволили инженерам компании ДИАТ создать надежную, и при этом скрытую от глаз подсистему НФС, обеспечившую максимальный визуальный акцент на уникальном полупрозрачном материале облицовки.

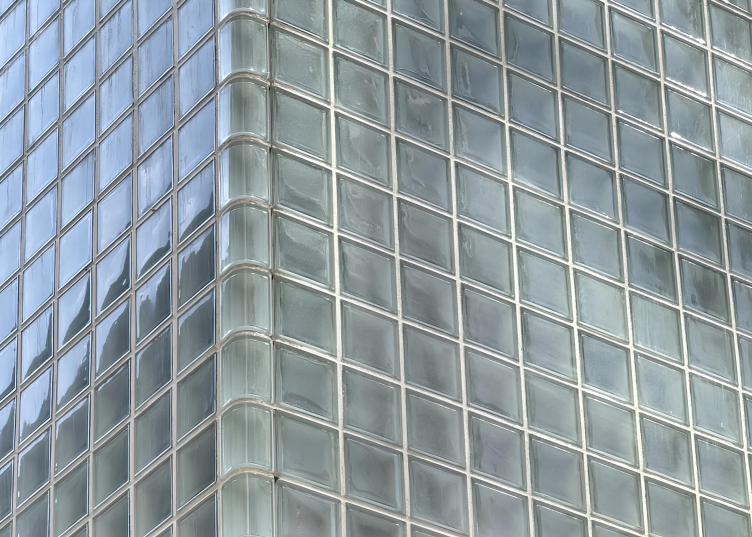

Здание спорткомплекса в ЖК Symphony 34
Изображение предоставлено ГК ДИАТ
Для несущих горизонтальных направляющих была выбрана особо прочная легированная сталь AISI 304, а кронштейны закреплены при помощи клиновых анкеров, которые обычно используются для ответственного монтажа тяжелых конструкций сквозным методом к бетону, камню или кирпичу. При этом вертикальные профили были установлены с максимально широким шагом 1420 мм, что сохранило их функциональную нагрузку, но сделало их практически незаметными.
Сами блоки представляют собой небольшие стеклянные монолиты 190х190х80. Для обеспечения максимальной прочности наружной кладки в ходе строительства они бережно выкладывались только по четыре ряда в день.
В результате небольшое инфраструктурное здание из стеклянных блоков стало одним из значимых световых акцентов премиального жилого комплекса Symphony 34 и концептуальной основой для дальнейшего использования стеклоблоков в архитектурных решениях.
