Компания «Северсталь» запустила производство атмосферостойкой стали под брендом Forcera. Рассказываем о российском аналоге кортена и расспрашиваем архитекторов: Сергея Скуратова, Сергея Чобана и других – о востребованности и возможностях окисленного металла как такового. Приводим примеры: с ним и сложно, и интересно.
производит сталь и металлопрокат более 60 лет, в портфолио компании – объекты такого уровня как Западный скоростной диаметр, «Лахта Центр», стадионы Чемпионата мира по футболу 2018, «Сколково», Русский мост. В этом году компания, отвечая на запросы рынка, запустила производство атмосферостойкой стали под брендом . Покрытые слоем искусственно контролируемой «ржавчины», эти поверхности устойчивы к внешним воздействиям – и обладают живой естественной фактурой и цветом, который со временем набирает глубину.
Физкультурно-оздоровительный комплекс в Стрельне. Атмосферостойкая сталь Forcera, концерн «Северсталь»
Один из недавних объектов, на фасадах которого использована атмосферостойкая сталь Forcera – физкультурный комплекс в Стрельне, на территории ЖК Veren Village, недавно отмеченном общероссийской архитектурной премией «Хрустальный Дедал».
Первоначальный проект предполагал облицовку из композитных панелей, имитирующих цвет и фактуру дерева, однако заказчик остановился на атмосферостойкой стали. Для 545 м2 фасадов была использована Forcera, а ламели обшиты листами из стали Cor-Ten – такое совмещение продуктов сделало объект еще более интересным с точки зрения архитектуры. Скульптурный и яркий объем ФОК выделяется на фоне домов с кирпичными фасадами и кровлей из фальцевого металла, играя роль локальной доминанты, не подавляющей свое окружение.
Раис Баишев, Елена Копытова, АБ «Остоженка»:
«Да, первоначально мы планировали фасады из композитного материала с фактурой дерева. Но считаем решение, принятое заказчиком Veren Village, неожиданным и приятным подарком. Нам, авторам проекта, понравился результат – атмосферостойкая сталь обладает привлекательной фактурной, живой и яркой поверхностью. Разнообразная «бархатная» облицовка акцентировала форму, объем стал более цельным, лучше проявилось его отличие от жилых домов комплекса. Здание привлекает взгляды, создает удачный контраст и повышает визуальное качество среды в целом.
Надо сказать, это один из редких случаев, когда решение о смене материала, принятое в процессе реализации проекта, оказало позитивное влияние на результат. Как известно, нередко процесс идет по пути экономии, причем баланс стоимости и ущерба оказывается негативным: сэкономили чуть-чуть, а испортили много. В данном случае получилось наоборот – это радует».
Физкультурно-оздоровительный комплекс в Стрельне. Атмосферостойкая сталь Forcera, концерн «Северсталь»
Отличие российской атмосферостойкой стали компании «Северсталь» от зарубежных аналогов, прежде всего, в сырье. Производитель использует местную железную руду, кокс собственного производства, известняк и легирующие элементы, технология же соответствует российским и международным стандартам. «Северсталь» предлагает различные марки атмосферостойкой стали, среди которых:
горячекатаный прокат 14ХГНДЦ, произведен по стандарту ГОСТ: толщина 2,0-50,0 мм, крупная текстура патины, подходит для инфраструктурных объектов;
горячекатаный травленый прокат А606, произведен по американскому стандарту ASTM: толщина 2,0-5,2 мм, мелкая текстура патины, используется в архитектурных и художественных проектах;
холоднокатаный прокат А606 марка стали 45, произведен по стандарту СТО: толщина 0,5-3,0 мм, мелкая текстура патины, наилучшим образом подходит для внешней и внутренней отделки зданий.
Патинированная сталь в России: микроистория
В нашей стране атмосферостойкую сталь начали применять в 2000-е годы, и одним из первых авторов, открывших для себя и горожан возможности этого материала, был Сергей Скуратов.
Дом Art House (2006–2012) в Тессинском переулке непротиворечиво сочетает рельефный и многотоновый кирпич ручной работы – на нем так живописно лежит снег зимой – и кортеновую поверхность въезда в парковку, вентвыхода подземного пространства и подпорной стенки со стороны Тессинского переулка. Архитектор подчеркивает, что выбор такого сочетания был нацелен на максимальную брутальность, «лофтовость» дома в ответ на его артхаусное название. Требовалось создать живую, сложную и в то же время не-гламурную поверхность.
Затем, что, если говорить о работах Сергея Скуратова, среди них встречаются как вкрапления «ржавчины» в малых формах – к примеру в ЖК «Садовые кварталы» в Хамовниках: здесь, в частности, на кортеновой стеле при входе на внутреннюю площадь разместилась редкая для московской архитектуры вещь – подпись архитектора. Это справедливо, она там должна быть, поскольку комплекс – едва ли не первый из московских ЖК со сложным, многоуровневым общественным пространством, в котором приватные зоны сочетаются с городскими в рамках достаточно сложной, но продуманной многоуровневой режиссуры. Кортеновые стелы здесь поддерживают «дорогу в школу» – легкий навесной переход, связывающий в верхнем уровне все дворы. Кортен предполагался в нижнем ярусе здания школы Садовых кварталов – в последнем конкурсном варианте 2020 года.

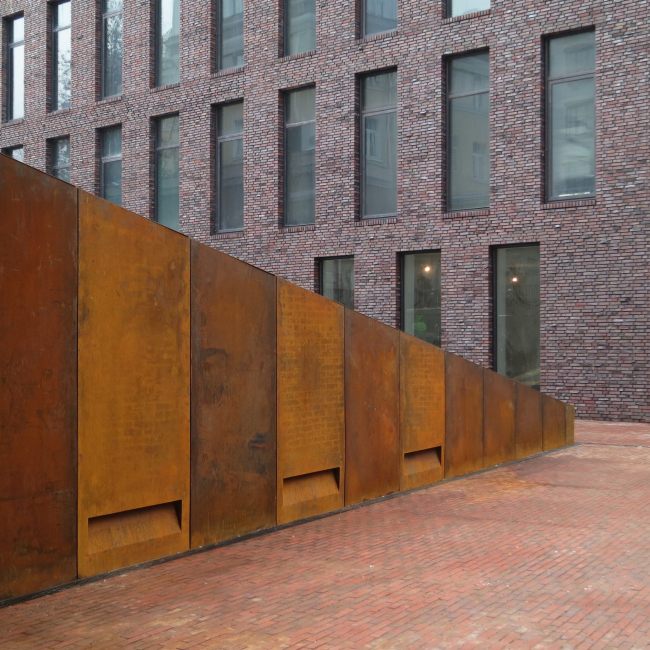

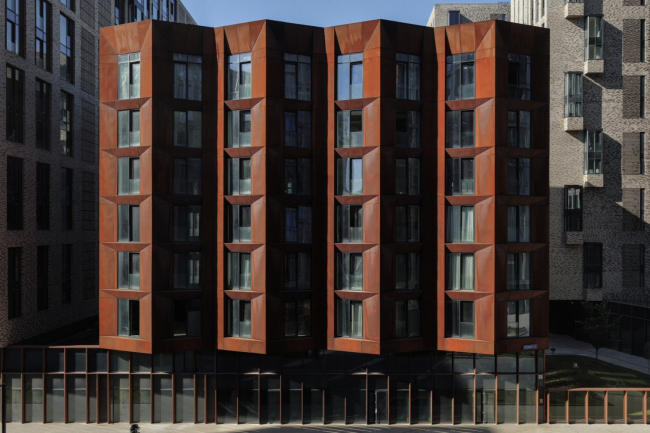

ЖК «Садовые кварталы»
Фотография: предоставлена АБ Сергей Скуратов architects
ЖК «Садовые кварталы»
Фотография: предоставлена АБ Сергей Скуратов architects
Очень много кортена предполагал проект ГМИИ имени А.С. Пушкина, предложенный Сергеем Скуратовым на конкурсе 2014 года. В 2015–2016 появляется проект «самого кортенового» дома в лоте №2 на бульваре ЗИЛАРТа: фасад одного из корпусов полностью кортеновый, и снаружи, и со двора.
В лоте №1 из кортена – «хвост кометы», часть восточного фасада: поначалу она была совершенно оранжевой. Там же из «заржавленного железа» исполнен очень любопытный козырек над въездом в парковку, с крупными конусными фонарями, верхнюю часть которых можно увидеть по дворе. Под этим козырьком нередко проводят фотосессии, настолько оригинальным получилось пространство.
Безусловно, кортен – очень выигрышный материал. Я полюбил его давно – когда увидел скульптуры Ричарда Серра в музее Гуггенхайма и его же гигантские объекты в Париже. И работы с металлом Ансельма Кифера. Материал выразительный, глубокий, цвет и фактура меняются на протяжении жизни и в то же время сохраняют, в определенных рамках, заданный первоначально тон.
С моей точки зрения кортен – прежде всего материал современного искусства, абстрактной скульптуры, живописи и объектов. Можно, вероятно, сказать, что он приближает архитектуру к современному искусству, усложняет ракурс, позволяет уйти от прямолинейного высказывания. Поверхность меняется, живет, эта жизнь оставляет следы, как-то «документируется». Один цвет смешивается с другим, возникают случайные линии, пятна. Есть художники, которые выстраивают свои объекты на таком смешении оттенков. Иногда это бывает очень интересно.
Мне не нравится глянец и не нравится полированная сталь. Мне ближе живые поверхности, способные развиваться, добавлять живописные оттенки, лессировки. В которых, скажем так, содержится будущая жизнь и потенциал – пусть нюансированных – но трансформаций. Вспоминается из детства: чуть наклонная ржавая поверхность, покрытая снегом или льдом. Она похожа на кору старого дерева; это сильное тактильное переживание – когда проводишь рукой по холодной поверхности и пальцы цепляются, под снегом, за шершавую ржавчину. Или вытаскиваешь, с некоторым усилием, некую ржавую железяку из-под снега. В нем есть ностальгия – не зря на протяжении второй половины XX века ржавчину связывали не только со старением, но и с воспоминанием как таковым, и с вечностью... Этот, образно говоря, «траченый временем» материал осмысленно появляется там, где автору хочется сказать и сделать нечто большее, нежели просто предъявить миру полезность и уместность.
С другой стороны, атмосферостойкая сталь материал сложный, капризный, для архитектора – подчас непредсказуемый. Он требует ответственности, культуры и опыта работы: как от автора проекта, так и от исполнителя. Необходимо много внимания и усилий при авторском надзоре. Образец, который производитель показывает при выборе материала, не всегда точно соответствует тому, что мы получаем в итоге. Нужно прогнозировать, оценивать вероятности, наблюдать и контролировать, не забывать о том, что ты отвечаешь за то, что получится в результате. Иными словами, если работаешь с этим материалом, важно приложить максимум сил, знаний и опыта для того, чтобы объект, в конечном счете, ответил ожиданиям автора.
Однако есть и практические плюсы: лист толщиной 2 см может служить одновременно финишным элементом фасада и его конструктивной основой, он не требует дополнительного каркаса, в отличие от тонкой полированной стали или алюминия.
В целом процесс изготовления атмосферостойкой стали такой же, как и обычной: сначала производится чугун – железная руда, кокс, известняк нагреваются в доменной печи до температуры 2000°C. Затем в конвертерной печи варится сталь, разливается в слябы, раскатывается в лист. Свои особенные свойства материал приобретает благодаря химическому составу и виду термической и механической обработки.
При упоминании атмосферостойкой стали зачастую на ум приходит всем известная нержавейка, которая используется для производства пищевого оборудования, бытовой техники, столовых приборов, хирургических инструментов. Но она значительно отличается по химическому составу. Привычная нержавеющая сталь содержит до 25% «не железных» компонентов – хрома, никеля, титана. Атмосферостойкие стали – низколегированные. Они содержат менее 0,2% углерода и в общей сложности менее 5% легирующих элементов – меди, хрома, никеля, фосфора, кремния и марганца. Как и обычные углеродистые стали, атмосферостойкие окисляются, но благодаря химическому составу это процесс происходит гораздо медленнее и в какой-то момент останавливается.
Арт-объект «Котенок с мячом», художник и скульптор Дмитрий Нечепуренко. Сталь Forcera
И все же самое распространенное применение кортена – в малых формах и даже интерьерах. Самым свежим примером может служить общественное пространство в первом ярусе Центра «Зотов», ранее хлебозавода №5, а теперь центра исследования конструктивизма. Его интерьер реставрирован по руководством Сергея Чобана, который поставил перед собой задачу максимально сохранить все внутри на дату начала работы – 2018 год, добавив лишь необходимое. В хлебозаводе перфорированная кортеновая стена скрывает ядро, в котором расположено инженерное, в том числе вентиляционное, оборудование – техника, необходимая для работы музейного пространства. Кроме того бархатистая кортеновая фактура оттеняет натурально-исторические, во множестве заплаток, кирпич и бетон стен и полотка: будучи в основе своей брутальным материалом, он между тем парадоксально актуален, по-современному гламурен и хорошо подходит для центра, связанного с исследованием истории искусства модернизма.

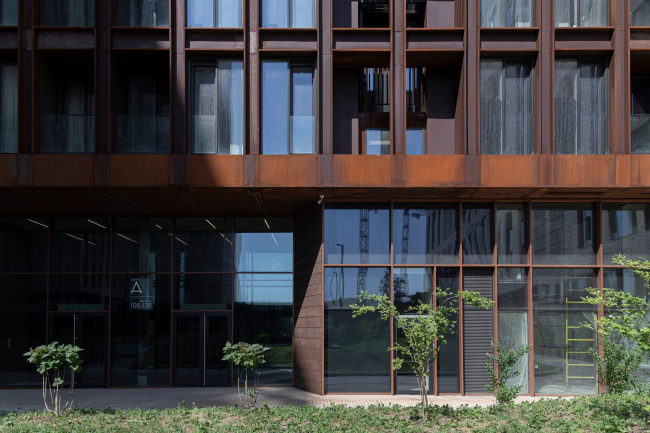

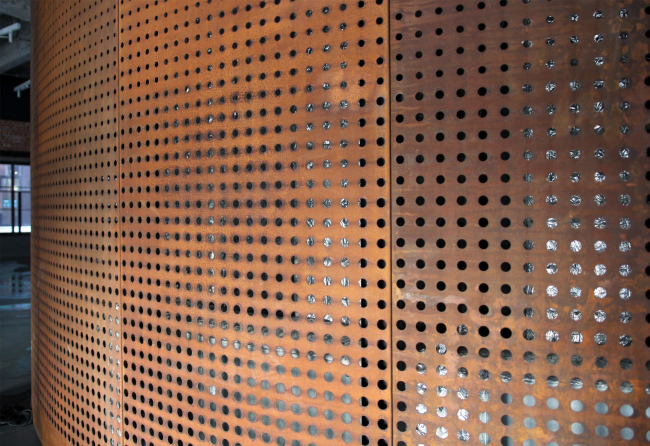

Центр изучения конструктивизма «Зотов»
Фотография: Архи.ру

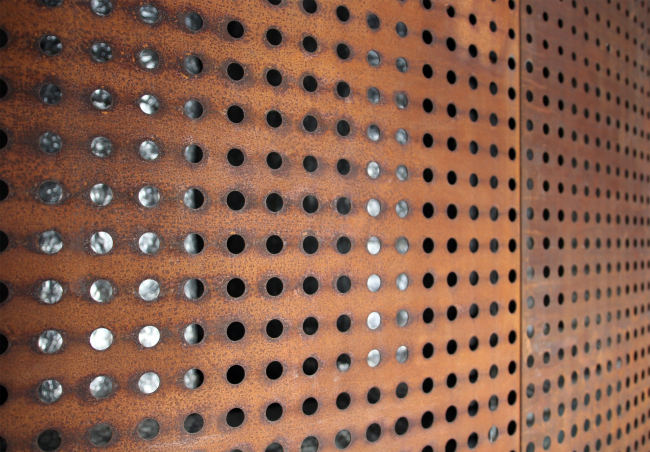

Центр изучения конструктивизма «Зотов»
Фотография: Архи.ру

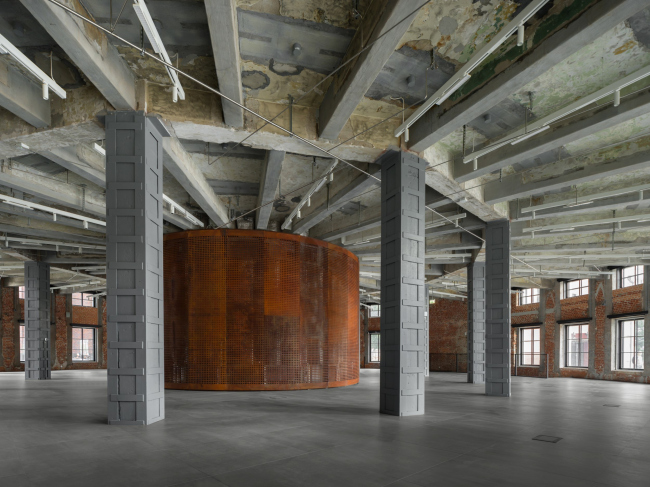

Центр изучения конструктивизма «Зотов» (хлебозавод №5)
Сергей Чобан, между тем, как мы помним, автор второго во времени и самого крупного по размерам здания с кортеновыми фасадами – БК «Феррум» в Петербурге. Он состоит из двух корпусов, выстроенных неподалеку от БЦ «Бенуа», который когда-то прославил Сергея Чобана в России, здания с фасадами из стекла, на которое методом шелкографии были нанесены эскизы театральных костюмов Александра Бенуа.
БЦ «Феррум», завершенный в 2021 году, не менее оригинален, но еще и экспрессивно брутален: два его корпуса 4500 м2 и 11 000 м2, оплетены рельефной сеткой объемных, крупных кортеновых полос. Пройти мимо такого здания, на заинтересовавшись, невозможно: оно активнейшим образом работает с пространством вокруг себя, оно скульптурно.
«Управляемая ржавчина» хорошо оттеняет многоцветье ближайших построек (их автор тоже Сергей Чобан) – в то время как золотистая поверхность входных лоджий, в свою очередь, уравновешивает кортен. Снаружи он, получается, заводской – ржавый, но на срезе-то золотой.
Сергей Чобан, СПИЧ, Tchoban Voss Architekten, ЧАРТ
Одно из основных преимуществ кортена для меня как для архитектора заключается в том, что он изначально обладает живой неоднородной поверхностью, которую другие материалы приобретают только с течением длительного времени. Бархатность, мягкость тональных переходов хорошо сочетаются с любой формой объекта.
Использование кортена уместно везде, в интерьере и ландшафте, на фасадах зданий. Но, безусловно, применение этого материала необходимо каждый раз обосновывать – например, скульптурной формой поверхности или определенными смысловыми параллелями. Этот материал – сильное и иногда даже слишком плакатное средство, и при поспешном и чересчур повсеместном употреблении его применение может казаться данью моде.
Химия: патина в оттенках дождя
Атмосферостойкая сталь поставляется в виде рулона, ленты или листа – и на строительной площадке ее сложно отличить от обычной стали. Трансформация происходит позже: под естественным воздействием осадков, влажности, примесей в воздухе.
Под влиянием различных факторов на поверхности стали образуется слой гидрата окиси железа, то есть ржавчины. У обычной стали этот слой пористый, а скорость окисления со временем увеличивается и приводит к полному разрушению металла.
У атмосферостойкой стали все наоборот: скорость коррозии в определенный момент замедляется до нанопоказателей, а слой ржавчины превращается в барьер, который надежно защищает «сердцевину» от кислорода, влаги и грязи. Это происходит за счет обогащения оксида железа сульфатами тех самых легирующих элементов: меди никеля или хрома.
Ирина Ванхонен, эксперт компании «Северсталь»
У каждого элемента своя роль. Медь повышает адгезию, прочность и эластичность патины. Фосфор действует как катализатор для меди и повышает начальную реакционную способность атмосферостойких сталей, что приводит к равномерному распределению коррозии без пятен, придает патине однородный вид, а также ускоряет «заживление» при случайном повреждении оксидного слоя. Хром и никель способствуют образованию нерастворимых основных сульфатов, которые снижают пористость оксидного слоя, обеспечивая защиту базовой поверхности металла от воды и кислорода. Хром, никель и кремний также улучшают механические характеристики стальной основы.
Для формирования патины требуется чередование влажной и сухой погоды. Влага способствует созданию оксидного слоя, а в результате его высыхания образуется стойкий слой с низкой проницаемостью – защитная патина. Ее внешний вид зависит от времени, температуры, влажности, концентрации в воздухе диоксида серы и хлоридов. В городских условиях, например, патина приобретает более темный цвет, а поверхности, подверженные воздействию непогоды, будут иметь более мелкое зерно, чем защищенные. Промышленные выбросы и выхлопы увеличивают скорость развития патины, поскольку, оседая на поверхности металла, они удерживают влагу и соли. Также ускорить процесс патинирования можно с помощью химической обработки.
Как показывают исследования, проведенные в различных научных институтах, в первые три года эксплуатации толщина листа атмосферостойкой стали теряет с внешней стороны не более 18 микрон, далее потеря снижается до 2 микрон в год. Для досконального изучения свойств материала «Северсталь» проводит совместные испытания с Московским институтом стали и сплавов, Санкт-Петербургским политехническим университетом, ЦНИИПСК имени Мельникова.
Узнать больше о производстве, свойствах атмосферостойкой стали и нюансах ее эксплуатации можно из и презентации, подготовленных компанией «Северсталь».
Детали в пространстве
Одна из самых благодарных сфер применения кортена – ландшафт. Он естественен по определению, следы потоков дождя в окружении растений выглядят правильно. Одним из первых в России кортен использовал Юрий Григорян – к примеру, в Гончаровском парке-сквере, где из атмосферостойкой стали сделан все входы и тонкий лепесток техпомещения; в корке зимнего льда он удивительно устойчив. Работа того же автора – амфитеатр в начале набережной ЗИЛАРТа.

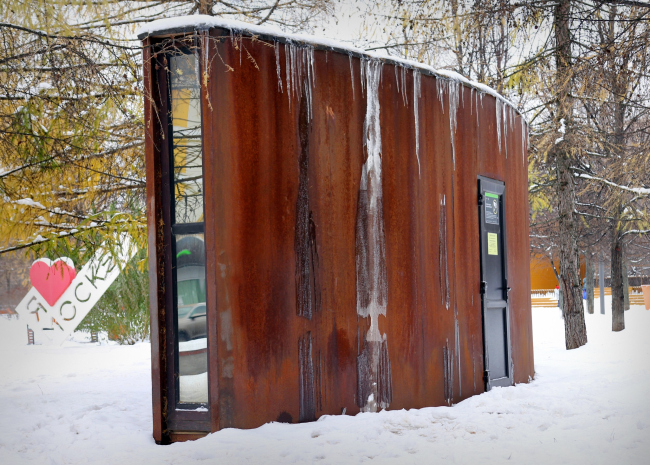

Техпомещение в Гончаровском парке. Авторы проекта благоустройства – АБ Меганом
Фотография: Юлия Тарабарина, Архи.ру

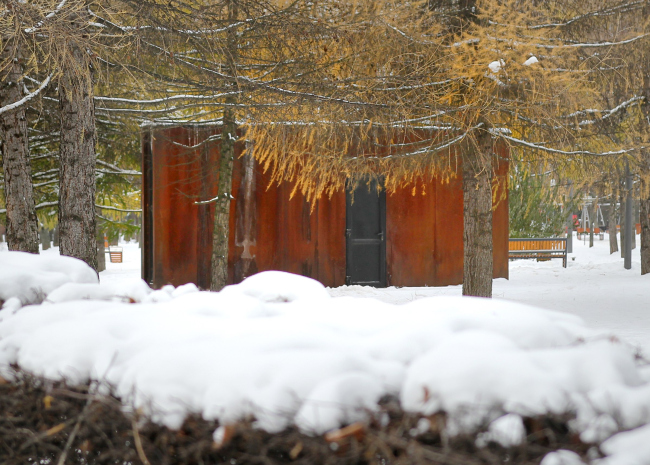

Техпомещение в Гончаровском парке. В корке зимнего льда особенно эффектно. Авторы проекта благоустройства – АБ Меганом
Фотография: Юлия Тарабарина, Архи.ру
Другой пример, чуть более поздний – парк Тюфелева роща в ЗИЛАРТе, предложенный Джери ван Эйком. Его по периметру опоясывает брутальная, с острыми носами по краям, структура из кортена – не навес и на большем протяжении даже не дорожка для прогулок, а просто «ржавый скелет», объединяющий, тем не менее, парк своим парадоксальным хребтом.

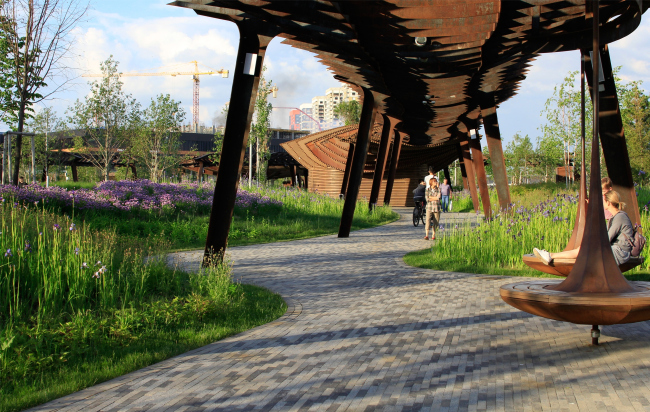

Парк Тюфелева роща, 2019. i!melk; Джери ван Эйк
Фотография: Архи.ру
Атмосферостойкая сталь все чаще используют и при создании малых форм: пространство «Брусницын» в Петербурге украшает фигура «рыжего» слона, вход в соседний Севкабель порт отмечает портал из кортена, скульптуры «Шишка» можно заметить в Иннополисе и многих других городах. Эффектно смотрятся плоские или ландшафтные перфорированные фигуры, а также поверхности, обработанные лазерной резкой.

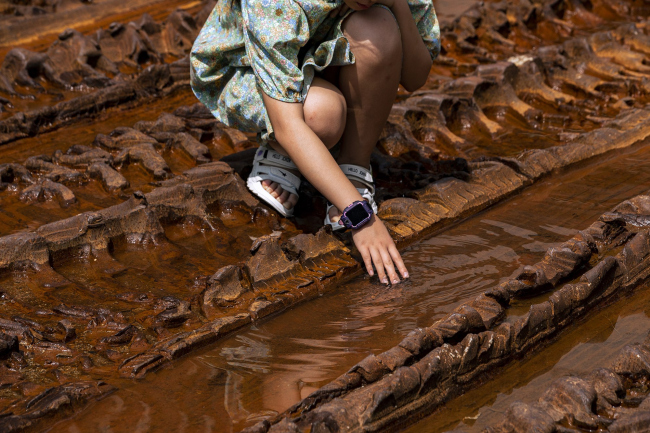

А чего стоит недавняя инсталляция в городе Сянъян, изображающая с помощью заржавленной поверхности стали следы от протекторов на дороге, полной грязи, который в Сянъяне уже, видимо, мало.
Атмосферостойкую сталь благодаря ее фактуре используют в качестве акцента в интерьерных проектах. В ресторане Cho, спроектированном бюро KIDZ, внимание притягивают объемные панели с тремя цветами оксидирования: желтоватым, коричневым и насыщенно-темным. В кафе «Слой», расположенном в БЦ Ferrum, лента из стали дает парадоксальное сочетание легкости и брутальности. По словам архитекторов, фактура атмосферостойкой стали не надоедает, поскольку меняется с каждым сезоном и в зависимости от освещения.
Карта из стали Forcera и стабилизированного мха, изготовленная компанией Steelmasters
Далее мы бы хотели дать слово еще нескольким архитекторам, которые в своих проектах используют атмосферостойкую сталь.
Петр Советников и Вера Степанская, Katarsis Architects
У нас в стране ржавое всегда смотрится органично, и мы бы хотели использовать сталь Forcera в своих проектах как можно чаще. Правда пока, к сожалению, у нас был только один случай, когда довелось столкнуться с этим замечательным материалом на практике.
Проект смотровой площадки в виде креста, расположенной в Мурманске, на сопке с панорамным видом на порт, должен стать не только знаковым местом для этого фантастического города, но и мостом между небом и землей, средством общения со Вселенной и символом надежды. Проект пока не реализован, но мы уверены в его воплощении в будущем.
Опыт проектирования с использованием атмосферостойкой стали сам по себе увлекателен. Тонкостей много – это и несовместимость с черным металлом (сварку с каркасом, при его наличии, стоит делать через нержавейку), и специфика хранения и монтажа, и специальные сварочные присадки, и сертифицированный крепеж. В общем, при проектировании, стоит особенно тщательно продумывать все узлы. Это вещь не так проста, как может показаться.
Но результат однозначно стоит потраченных усилий, потому что в конечном итоге материал может жить очень долго, красиво старея.
Сталь как рабочий материал очень интересна. На мой взгляд, архитекторы будут сохранять дружественный настрой по отношению к ней долгое время – за возможность реализовывать объемные композиции не только прямых, но и плавных форм, а также за эстетическую ценность.
Внешний виду стойкого, подлинного материала вызывает у архитекторов искреннюю любовь, сравнимую разве что с чувствами по отношению к бетону. В первую очередь интересно использовать большое количество открытого материала, который сам по себе очень выразителен. Но и способы обработки стыков могут работать на образ, меняясь от заводской аккуратности до продуманной небрежности, которой можно добиться ручной обработкой в мастерской. Несмотря на то, что сталь – материал довольно грубый, при определенном подходе и подаче она производит впечатление чего-то живого и настоящего.

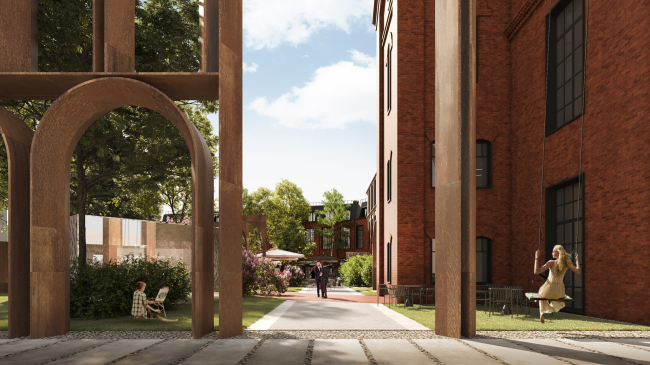

Приземление. Конкурсный проект на разработку концепции ренновации территории домостроительного
комбината ДСК – 500 в Тюмени, 2022
Бюро KLAUZURA использовало кортен в одном из проектов по реновации. Очень увлекательно следить за старением этого живого и неоднородного материала, который обогащает архитектурные элементы. При этом кортен очень устойчив к различным погодным условиям и долговечен, что тоже важно при реализации проектов. Он может использоваться без дополнительной защиты в условиях атмосферного воздействия. Благодаря образованию на поверхности патины такая сталь даже без дополнительного покрытия обладает исключительными антикоррозионными свойствами.
