Параметрические волны

Наталья Коряковская
Объект:
Сидней Сити. Центральный квартал
Адрес:
Россия, Москва. ул. Шеногина, земельный участок 2/17
Архитектор:
Евгений Зеленов
Энди Сноу
Мастерская:
Генпро
Авторский коллектив:
Руководитель проектной организации: Д.Л. Катриченко
Руководитель авторского коллектива: Энди Сноу
Архитектурно-градостроительное решение капитального строительства: Е.В. Зеленов
ГАП: А.Н. Шаталова
ГИП: О.А. Грачев

В жилом комплексе Sydney City, который ГК «ФСК» возводит в районе Шелепихинской набережной, Genpro спроектировали центральный квартал, соединив в архитектуре параметрические фасады с модульной технологией.

Sydney City – это развитие ареала Большого Сити в сторону Шелепихи, соседствующее с территорией жилого комплекса «Сердце столицы» по другую сторону улицы Шеногина. Здесь запланирована квартальная застройка, выходящая премиум-классом к набережной Москвы-реки. Дома «бизнес+» и «бизнес» расположены в глубине территории. Она хорошо проницаема в плане пространственных связей с рекой, поскольку в обозримом будущем берег здесь будет подсыпан и превращен в пешеходной променад, который продолжит набережную «Сердца столицы».

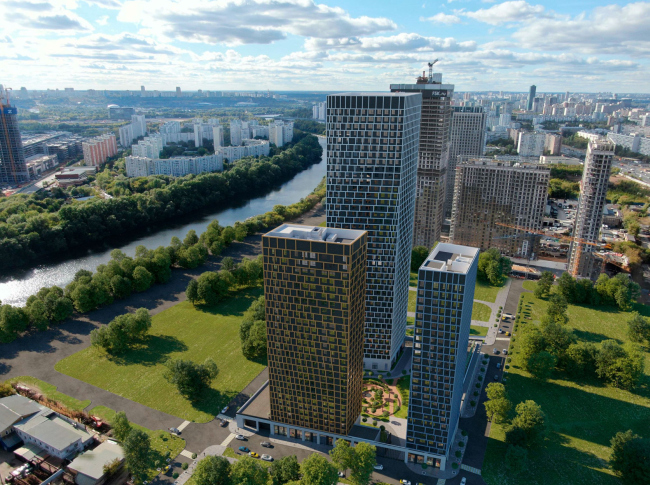

Сидней Сити. Центральный квартал. Фотофиксация. Вид 2 © Генпро
Сидней Сити. Центральный квартал. Фотофиксация. Вид 2
© Генпро
Сидней Сити. Центральный квартал. Развертки фасада © Генпро
Сидней Сити. Центральный квартал. Развертки фасада
© Генпро

В рамках мастер-плана – разработанного АБ «Остоженка» и вдохновленного стилистикой современного Сиднея, одного из самых комфортных городов мира, – архитектура отдельных кварталов была разделена между разными архитектурными бюро.

Компании Genpro достался центральный квартал. Рядом с ним должна пройти структурная зеленая ось всего Sydney City – внутренний бульвар, проектированием которого, как и всем ландшафтом комплекса, занимались Wowhaus. И если архитектура высоток сдержанно лаконична и подчинена функциональной стилистике большинства современных, в том числе и австралийских, небоскребов, то бульвар – своего рода пластический противовес, своей нелинейностью он призван придать пространству некоторую живописность. На этой дихотомии архитекторы Genpro и построили свое архитектурное решение.
Сидней Сити. Центральный квартал. Планировочная и транспортная схема участка © Генпро
Сидней Сити. Центральный квартал. Планировочная и транспортная схема участка
© Генпро
Сидней Сити. Центральный квартал. Ситуационный план © Генпро
Сидней Сити. Центральный квартал. Ситуационный план
© Генпро

Их жилой комплекс образует практически замкнутый квартал с акцентом в виде 157-метровой башни (42 этажа): она смещена в юго-западный угол участка и акцентирует направление к набережной. Две другие башни ниже, 27 и 25 этажей, располагаются на южном и северо-восточном углах. Внутри квартала находится поднятый над уровнем улицы благоустроенный двор.
Сидней Сити. Центральный квартал. Схема фотомонтажа. Вид 2
Сидней Сити. Центральный квартал. Схема фотомонтажа. Вид 2
© Генпро

Не изменяя общему архитектурному вектору всего Sydney City, Genpro работают с призматическими объемами, но корректируют их визуальное восприятие «через оптику». Сетка фасадов – светлая, тонкая и рельефная, выступает из плоскости стен, выделяется на их фоне и управляет нашим вниманием. Утопленные поверхности, окружающие оконные проемы – темнее, они отступают на второй план. За основу – это видно на схемах – авторы взяли простую ортогональную сетку, а затем «потянули» ее за углы, так что по фасадам прошла крупная волна, одни ячейки стали шире, другие уже. Прием легче всего сравнить с растягиванием ткани с неплотной текстурой. Но этого достаточно, чтобы объемы, на самом деле очень простые, хотя и ромбовидные в плане, при беглом взгляде казались скульптурными, наделенными изгибами, уступами и выступами, которых на самом деле нет.
Схема построения фасадных компонентов © Генпро
Схема построения фасадных компонентов
© Генпро
Схема построения фасадных компонентов © Генпро
Схема построения фасадных компонентов
© Генпро
Схема построения фасадных компонентов © Генпро
Схема построения фасадных компонентов
© Генпро
Предварительный подбор материалов © Генпро
Предварительный подбор материалов
© Генпро
Конфигурация оконных проемов с фасадными элементами © Генпро
Конфигурация оконных проемов с фасадными элементами
© Генпро

Но еще более необычна сама фасадная технология. Genpro предложили использовать в проекте модульную фасадную систему отечественного производства. В отличие от типовых вентилируемых фасадов, где на объект поставляют отдельные элементы в разобранном виде, модульный фасад собирают на заводе: он поступает на стройку уже полностью готовый, в виде крупноформатных фасадных модулей, включающих пеноблоки и облицовку из композитных панелей. Ширина модуля – 3.5 метра.

Метод дает скорость монтажа и уменьшает как логистические затраты, так и вывоз мусора, и количество монтажников на объекте, – в целом существенно влияет на углеродный след всей стройки, что, конечно, улучшает качества проекта с точки зрения «устойчивости».
Сидней Сити. Центральный квартал © Генпро
Сидней Сити. Центральный квартал
© Генпро
Сидней Сити. Центральный квартал © Генпро
Сидней Сити. Центральный квартал
© Генпро

При этом, как видим, префабрикация не мешает производить визуально сложную архитектуру. Модули были адаптированы к пяти форматам с помощью программы Grasshopper, – варьируя расположение элементов, архитекторы получили цельный рисунок параметрической природы: гибкий, сродни природным линиям ландшафта, но наложенный на плоскость.
Сидней Сити. Центральный квартал. Схема фотомонтажа. Вид 1 © Генпро
Сидней Сити. Центральный квартал. Схема фотомонтажа. Вид 1
© Генпро
Сидней Сити. Центральный квартал © Генпро
Сидней Сити. Центральный квартал
© Генпро

Планировочные решения по квартирам здесь подразделяются на несколько типов по группам этажей  – с 2-16 этаж, 17-20 и так далее. Наверху расположены двухэтажные квартиры. Поскольку опоры каркаса на всех этажах расположены одинаково, а типы квартир меняются, от архитекторов потребовалось достаточно много изобретательности, чтобы увязать одно с другим. Кроме того, по заданию девелопера квартиры должны были соответствовать формату openspace, чтобы покупатель по своему желанию мог объединить несколько квартир или сделать нужную ему планировку.
План 1 этажа © Генпро
План 1 этажа
© Генпро
Корпус К3. План типового этажа 2-16 © Генпро
Корпус К3. План типового этажа 2-16
© Генпро
Разрез корпуса К1 © Генпро
Разрез корпуса К1
© Генпро
Разрез корпуса К3 © Генпро
Разрез корпуса К3
© Генпро
Корпус К1. План типового этажа 2-20 © Генпро
Корпус К1. План типового этажа 2-20
© Генпро

Согласно первоначальному мастер-плану, в центральной части планировался торговый центр. Затем его функция трансформировалась, ТЦ заменили на детский развлекательный центр – его разместили в стилобате центрального квартала, в его южной, одноярусной, но с антресолью, благодаря перепаду рельефа, части. Во внешнем, одноэтажном, контуре также запланирован ритейл, кафе и магазины, поскольку квартал расположен в месте пересечения пешеходных потоков.

Таким образом центральный квартал Сидней Сити объединяет высотность, общественную функцию стилобата и визуальный акцент параметрических сеток. Он откликается одновременно на ортогональную логику кварталов мастер-плана и гибкость приречной природы, которая всё еще имеет право голоса в этих местах.

Сидней Сити. Центральный квартал. Фрагмент фасада  © Генпро
Сидней Сити. Центральный квартал. Фрагмент фасада
© Генпро
Сидней Сити. Центральный квартал. Фрагмент фасада  © Генпро
Сидней Сити. Центральный квартал. Фрагмент фасада
© Генпро
Сидней Сити. Центральный квартал. Фрагмент фасада  © Генпро
Сидней Сити. Центральный квартал. Фрагмент фасада
© Генпро
Сидней Сити. Центральный квартал. Фрагмент фасада  © Генпро
Сидней Сити. Центральный квартал. Фрагмент фасада
