Стекло для СБЕРа:
свобода взгляда

Мария Трошина
Объект:
Входная группа штаб-квартиры Сбера, межбашенное пространство
Адрес:
Россия, Москва. Кутузовский проспект, 32
Мастерская:
AGC Glass Russia
Evolution design
АТП ТЛП архитекторы и инженеры
Инфорспроект
Мост
Авторский коллектив:
АБ Evolution Design
Partner, Creative Director: Tanya Ruegg

Генеральный проектировщик – АТП ТЛП:
ГИП: Л.И. Белоусов

Мост:
ГИП: Дмитрий Анатольевич Роскошный
Главный конструктор: Алексей Владимирович Мартюшин
Руководитель группы отдела ПГС: Иван Сергеевич Никулин
Главный специалист отдела ПГС: Людмила Юрьевна Малышева

Инфорспроект:
Генеральный директор: Андрей Николаевич Иващенко
Главные специалисты: Александр Владимирович Тимофеевич, Михаил Александрович Десяткин, ​Юрий Николаевич Цырульников, Семён Сергеевич Варфоломеев, Михаил Александрович Сафронов

Конструктив:
ГИП: Алексей Андреевич Бечков
Технический директор: Сергей Васильевич Третьяков
Директор проекта: Сергей Анатольевич Шатилович

Консорциум Struktura/Макрофабрика:
Партнеры: Сергей Чуканов, Артем Деревянов, Андрей Четвериков
Технический директор: Станислав Остроухов
ГИП: Илья Заостровных
Руководитель направления «Параметрика»: Владимир Васильев
Руководитель проекта: Андрей Степаненко
Директор производства: Кирилл Крайнов
Инженеры-параметристы: Андрей Астахов, Светлана Василенко, Сергей Дмитриев
Инженер-конструктор: Денис Соснин
Менеджеры проекта: Екатерина Августинова, Олег Чуканов


Компания AGC представляет широкую линейку архитектурных стекол, которые удовлетворяют современным требованиям к энергоэффективности, и при этом обладают превосходными визуальными качествами. О продуктах AGC, которые бывают и эксклюзивными, на примере нового здания Сбербанк-Сити, где были применены несколько видов премиального стекла, в том числе разработанного специально для этого объекта

История проектирования и строительства  многофункционального комплекса Сбербанк-Сити, возводимого на пересечении Третьего транспортного кольца, улицы Кульнева и Кутузовского проспекта, началась еще в декабре 2006 года. Тогда, во второй половине 2000х , проект, разрабатывавшийся архитектурным бюро Сергея Киселева, носил название Миракс-плаза.

За прошедшие годы – а это более 15 лет- комплекс менял собственников и название, строительство то начиналось, то затухало, то возобновлялось, но неизменным оставалось его  объемно-пространственное решение: проектом бюро Сергея Киселева основный акцент делался на двух треугольных высотных башнях, в 47 и 41 этаж, возвышающимися над распластанным объемом более низких корпусов.

Административно-торговый комплекс на ул. Кульнева
Административно-торговый комплекс на ул. Кульнева
© АМ Сергей Киселев и Партнеры

После передачи в 2016 году здания Сбербанку, строительство возобновилось, для корректировки и изменения проекта были приглашены архитекторы швейцарского  архитектурного бюро Evolution Design и московская  компания Т+Т Architects.

Высокие объемы башен к этому моменту уже высились над улицей Кульнева и, более того, на  одной из высоток было частично смонтировано фасадное остекление. При достаточно внушительных площадях фасадов демонтаж старых –  дело дорогостоящее. Но фасад здания – это его лицо, поэтому возобновление строительства потребовало единообразия элементов новых и уже возведенных конструкций.

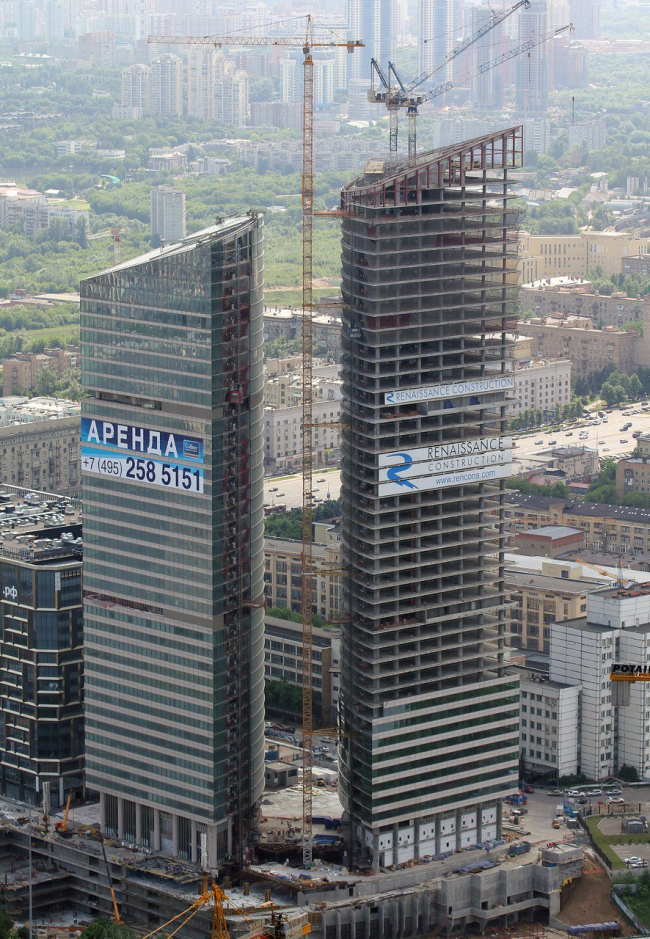

Административно-торговый комплекс на ул. Кульнева. Две башни 2014 год
Административно-торговый комплекс на ул. Кульнева. Две башни 2014 год
Фотография © Mikulinskiy CC BY-SA 4.0



Coating on Demand от AGC INTERPANE:
к единству старого и нового

Особенностью светопрозрачных фасадов является то, что они способны создать целостный, и в то же время легкий образ здания. Выбор стеклянной одежды всегда непрост, особенно для небоскребов, определяющих вид целого района: большую роль играет оттенок стекла, его светоотражающая способность. Наряду с этим большая площадь ограждающих конструкций предъявляет высокие требования к их теплопроводимости, энергоэффективности  и светопрозрачности, которые влияют на эксплуатацию здания и комфорт тех, кто там работает и живет.

В случае со Сберсити проблемой стало продолжение работ над фасадами, которые уже были частично остеклены. Прежние владельцы использовали определенное стекло в стеклопакетах, но к моменту возобновления строительства было невозможно установить его производителя, а, следовательно, встала задача найти аналогичное по своим параметрам решение. Компания AGC, предложила воспользоваться уникальной услугой Coating on Demand – «покрытие на заказ», которая открывает возможность разработки эксклюзивного остекления для крупных проектов. Сервис был представлен в 2016 году и уже успел зарекомендовать себя на архитектурном рынке.

Как один из ведущих производителей компания AGC всегда стремится удовлетворить самые требовательные запросы, и услуга по разработке стекла с покрытием на заказ стала ответом на них, т.к. не всегда есть возможность найти подходящий проекту продукт в стандартных линейках. Именно для таких взыскательных клиентов, которым необходимы стекла с особыми параметрами – оттенком, определенным уровнем прозрачности, зеркальности и энергоэффективности – обращаются в компанию AGC, с тем, чтобы изготовить стекла оптимально подходящие под концепцию здания. Причем смоделировать уникальное стекло можно (и именно это привлекает архитекторов) на ранней стадии разработки проекта. Для этого была разработана программа, с помощью которой определяются технические характеристики (степень тепло- и звукоизоляции, защита от солнечных лучей, безопасность и т.д.) и эстетический вид стекла под конкретный объект. Компьютерное моделирование показывает, как будет выглядеть здание с таким покрытием в разное время года, в разную погоду и в разное время суток. Согласно выбранным параметрам на производстве AGC изготавливается образец, который позволяет оценить внешний вид будущего фасада.
Задача, поставленная перед специалистами компании, к которым обратились с проблемой подбора фасадного остекления для Сберсити, была несколько иной, так как было необходимо изготовить стекло, в точности повторяющее внешний вид уже установленного стекла. Специалисты компании AGC выполнили поставленную задачу, подобрав оптимальную формулу напыления: оттенок нового стекла, его отражающая способность полностью совпадают с образцами, смонтированными более 10 лет назад.  Сегодня, после окончания установки светопрозрачных конструкций обеих башен, невозможно определить какие из них были установлены раньше – остекление смотрится единым целым. Сберсити стал первым в России комплексом со стеклом, разработанным специально для проекта с помощью услуги AGC Coating on Demand.
Для остекления башен на уровне межэтажных перекрытий было выбрано стекло Stopsol Phoenix Clear со специальным магнетронным напылением. Оно обладает превосходными солнцезащитными свойствами и рефлективностью, которая создает визуальный эффект и дополняет архитектурный облик в сочетании с другими материалами фасада.
Необычное завершение обоих небоскребов – вместо привычной кровли стеклянные «склоны», образованные подрезкой башен в сторону Кутузовского проспекта, -  также получило оболочку от AGC. Здесь были использованы стекла Energy NT и Planibel G в составе стеклопакета с обогревом.  Данное сочетание позволяет создать оптимально комфортные условия в помещении.



«Коронный» выход: специальное решение для межбашенного пространства


Помимо решения спецзадачи на «долгоиграющем» проекте башен, специалисты AGC приняли участие и в новом строительстве: межбашенное пространство было переосмыслено архитекторами  Evolution Design и Т+Т Architects. Сдержанный фасад этого объема, объединяющего два небоскреба, предложенный бюро Сергея Киселева в 2000х, был развит ими в яркую корону золотистой параболической арки входа, которая стала сильным архитектурным акцентом всего комплекса.

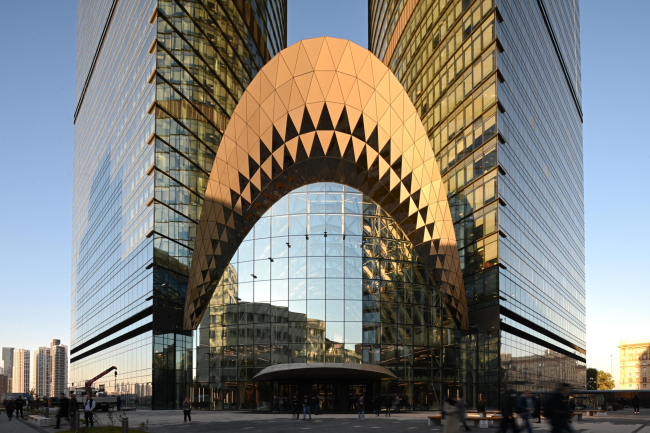

Высокотехнологичная входная группа штаб-квартиры Сбера, межбашенное пространство Фотография © Илья Иванов / предоставлена консорциумом Struktura / Макрофабрика
Высокотехнологичная входная группа штаб-квартиры Сбера, межбашенное пространство
Фотография © Илья Иванов / предоставлена консорциумом Struktura / Макрофабрика
Административно-торговый комплекс на ул. Кульнева © АМ Сергей Киселев и Партнеры, проект, 2007
Административно-торговый комплекс на ул. Кульнева
© АМ Сергей Киселев и Партнеры, проект, 2007

Благодаря этому решению комплекс приобрел большую целостность, мощный портал объединил разрозненные башни. Архитекторы не только выдвинули его ближе  к углам здания, но и усилили эффект его присутствия, повысив объем и придав ему более выразительную форму. Сама идея атриума, заложенная в первоначальном проекте, была развита в полноценное пространство, в котором нашлось место и для ресторанов, и для кафе, и для конференц-центр и просторного амфитеатра.

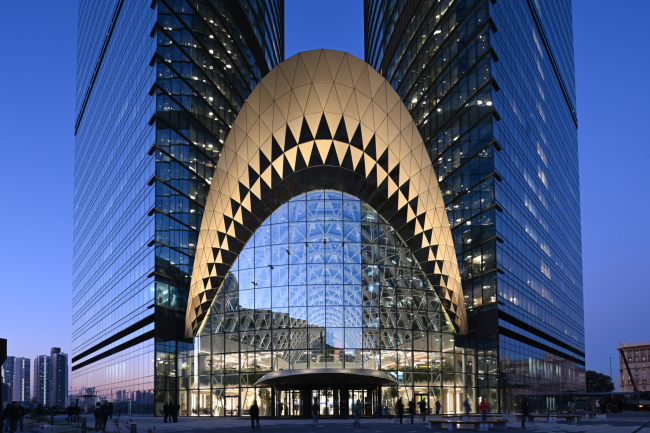

Высокотехнологичная входная группа штаб-квартиры Сбера, межбашенное пространство
Высокотехнологичная входная группа штаб-квартиры Сбера, межбашенное пространство
Фотография © Илья Иванов / предоставлена консорциумом Struktura / Макрофабрика

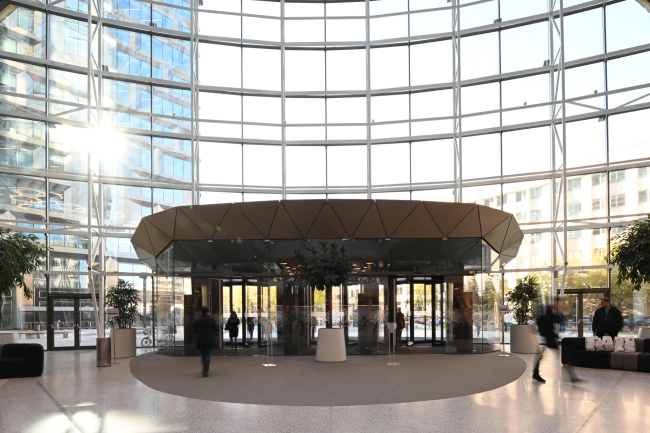

При создании фасадов главного входа, обращенного к Третьему транспортному кольцу, стояла задача создания предельно нейтральных зеркальных фасадов с соблюдением высоких характеристик теплотехники и пожаростойкости.  Выбор солнцезащитного рефлективного стекла Stopsol Phoenix Clear был связан с возможностью обеспечить высокие показатели отражающей способности, защиты от солнца и реализовать на фасаде здания эффект максимальной однородности. Вариация Clear из линейки Stopsol Phoenix с эффектной серебристой поверхностью позволила сосредоточить внимание на золотой короне козырька входа и при этом подчеркнуть архитектурные достоинства входа.

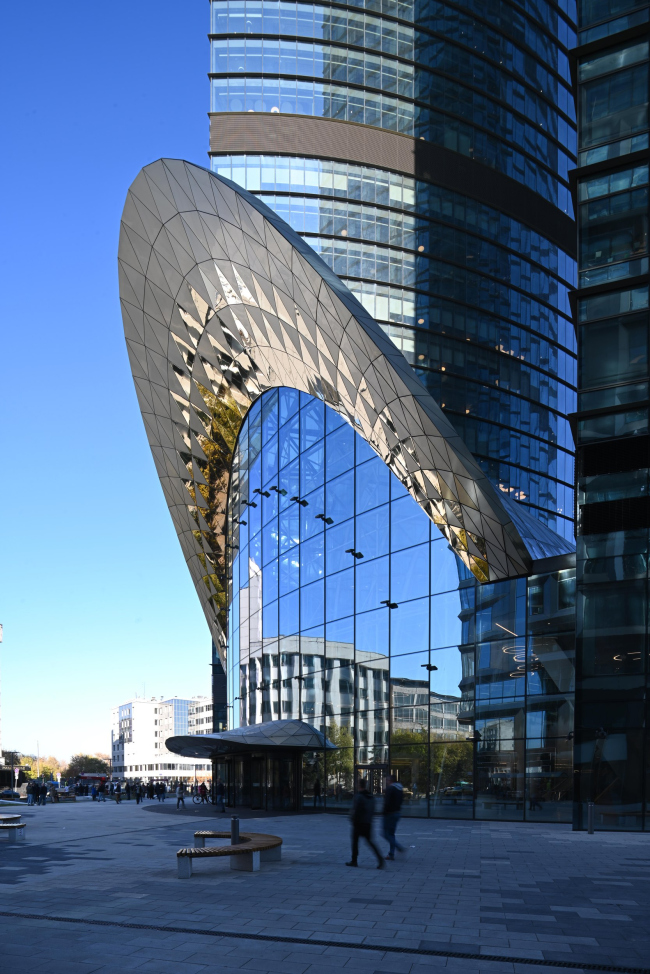

Высокотехнологичная входная группа штаб-квартиры Сбера, межбашенное пространство
Высокотехнологичная входная группа штаб-квартиры Сбера, межбашенное пространство
Фотография © Илья Иванов / предоставлена консорциумом Struktura / Макрофабрика

Особое внимание при создании фасадов было уделено вопросу противопожарной безопасности. Из линейки огнестойких стекол AGC наиболее подходящим решением стало монолитное стекло Pyropane Multi, которое обычно используется на светопрозрачных огнестойких фасадах. В случае возникновения пожара стекло Pyropane препятствует вертикальному распространению огня по внешним конструкциям и в соседние блоки здания, что важно при высотном строительстве. Секрет стекла заключается в технологии производства, которая повышает безопасность и стойкость покрытия, минимизируя различные риски.
Огнестойкое стекло Pyropane в случае пожара сохраняет целостность до 90 минут (E90), необходимых для предотвращения или замедления распространения огня в помещении, и дает дополнительное время для проведения необходимых мероприятий по эвакуации людей и имущества, и также непосредственно тушения пожара.
На фасадах входной группы было использовано стекло с индексом Е30, что соответствует российским требованиям пожаростойкости такого рода конструкций. Вариация Multi обеспечивает не только надежную огнестойкость, но и обладает хорошими солнцезащитными свойствами и повышенной теплоизоляцией. Именно эти характеристики стали решающими при выборе стекла для большой площади остекления фасада. Стекло помимо перечисленных практических свойств, обеспечивает также превосходный обзор, благодаря тому, что оно выпускается на основе просветленного стекла Planibel Crystalvision, обладающего абсолютной нейтральностью и 100% цветопередачей.
Высокотехнологичная входная группа штаб-квартиры Сбера, межбашенное пространство
Высокотехнологичная входная группа штаб-квартиры Сбера, межбашенное пространство
Фотография © Илья Иванов / предоставлена консорциумом Struktura / Макрофабрика

Благодаря тщательно подобранной комбинации специальных продуктов Stopsol Phoenix Clear и Pyropane Multi был создан безопасный, привлекательный фасад, соответствующий всем современным требованиям, предъявляемым к архитектурным объектам общественного назначения.

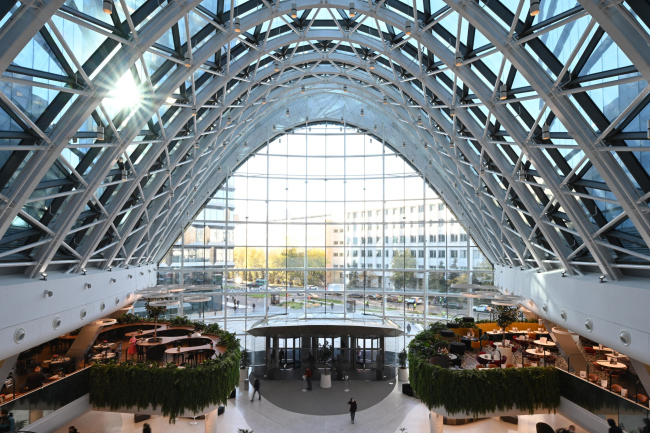

Взгляд на небо сквозь стеклянный свод: защита от солнца


Стеклянная кровля внушительного объема межбашенного пространства, благодаря которой в нем обеспечивается естественное дневное освещение, должна была в первую очередь защищать от солнечных лучей. Ее арочная форма значительно выгнулась при разработке нового проекта: приподнятый свод имеет двойную кривизну от 20 метров в центре конструкции до 28 метров к входным группам атриума с обеих сторон.

Параметрическое моделирование позволило разработать сегменты стеклянного криволинейного свода: ячейки для светопрозрачных конструкций представляют собой треугольники различного размера – полигоны, которые в свою очередь образуют  полигональную сетку, обеспечивающаю общую кривизну сложной стеклянной кровли. Для крыши межбашенного пространства были выбраны стекла Stopray Vision 50T
Высокотехнологичная входная группа штаб-квартиры Сбера, межбашенное пространство
Высокотехнологичная входная группа штаб-квартиры Сбера, межбашенное пространство
Фотография © Илья Иванов / предоставлена консорциумом Struktura / Макрофабрика

Это стекло обладает избирательной способностью в отношении спектрального состава солнечного излучения, пропускаемого в помещение. При том, что стекло нейтрально, то есть практически полностью пропускает ту часть спектра, которую принято называть видимым светом, оно отражает невидимое инфракрасное излучение, снижая, таким образом, тепловую нагрузку на внутренние помещения и обеспечивая комфортную температуру внутри здания, что позволяет экономить на кондиционировании здания в летнее время года.  Мультифункциональное
стекло Stopray Vision
«работает» и с ультрафиолетовым излучением, отсекая его значительную часть.

Широкий ассортимент архитектурных решений AGC дает возможность выбора того или иного стекла в каждом конкретном случае. Уникальные продуктовые решения от AGC, примененные в Сберсити, демонстрируют возможности компании и ее готовность решать самые сложные задачи, связанные с остеклением. Стекло в современной архитектуре стало надежной альтернативой традиционным материалам и способно обеспечить высокий уровень комфорта. Энергосберегающие и теплоизолирующие свойства в сочетании с высоким уровнем безопасности, пожаростойкости и солнцезащиты, а также превосходные визуальные характеристики, связанные с цветом, рефлективностью, прозрачностью являются ответом на новые вызовы.
Высокотехнологичная входная группа штаб-квартиры Сбера, межбашенное пространство
Высокотехнологичная входная группа штаб-квартиры Сбера, межбашенное пространство
Фотография © Илья Иванов / предоставлена консорциумом Struktura / Макрофабрика

Чуткое реагирование компании AGC на запросы рынка, работа напрямую с клиентом, а также оптимизация логистических процессов, связанных с поставкой сырья и готовой продукции, способствует  расширению сферы применения специальных безопасных решений, спрос на которые продолжает расти.
