ETH Zürich представила финальный модуль для экспериментальной площадки NEST в швейцарском Дюбендорфе
Алина Измайлова

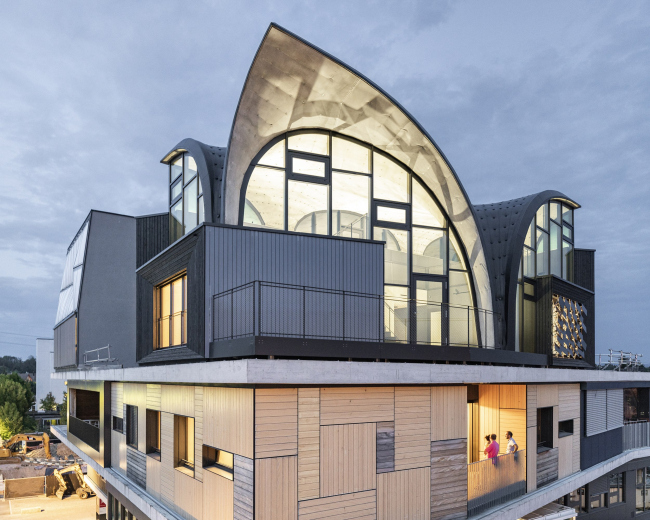

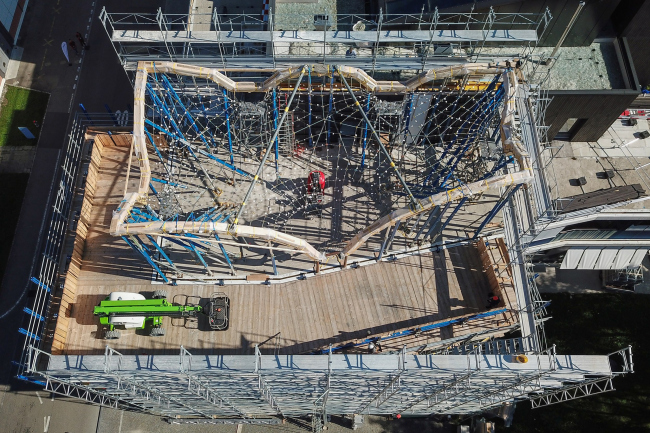

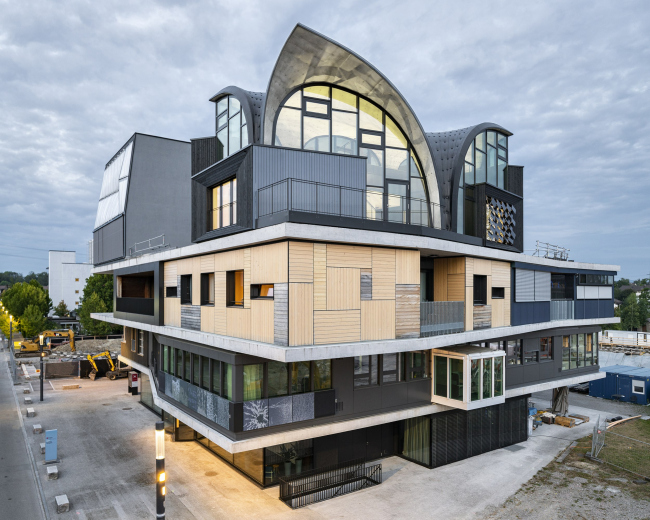

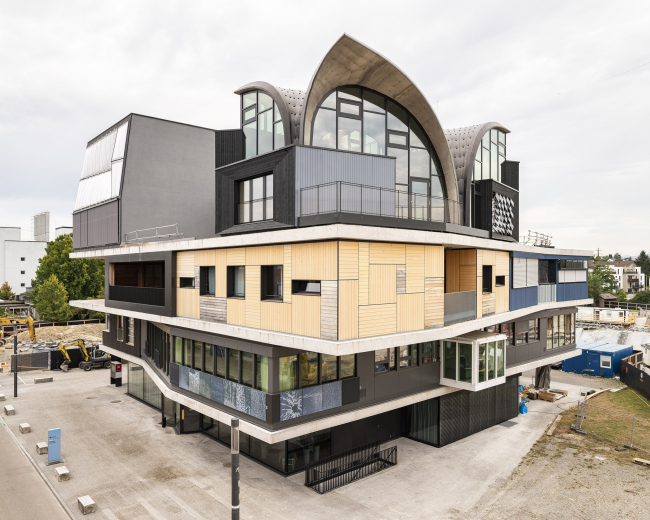

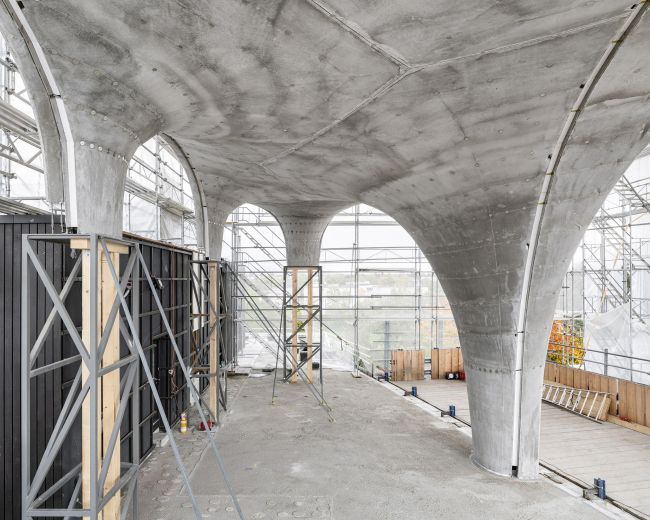

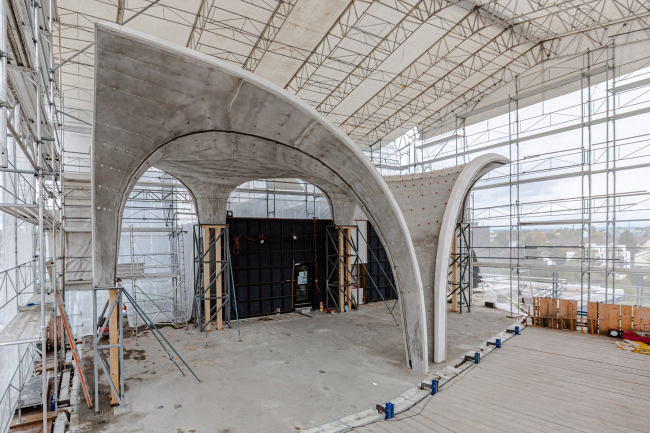

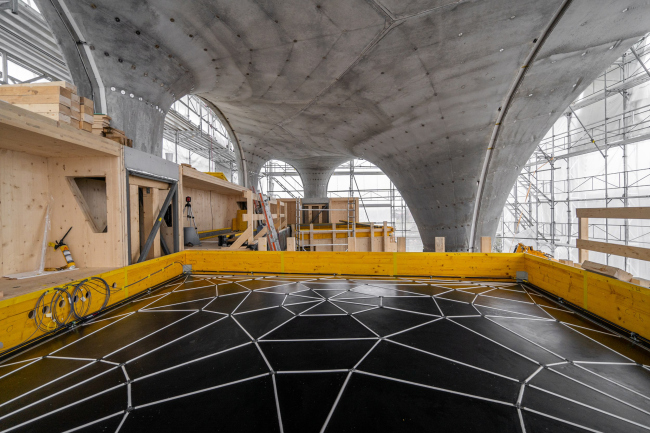

Не так давно площадка NEST («Гнездо»), расположенная в швейцарском Дюбендорфе – город находится в 6 км от Цюриха – пополнилась восьмым экспериментальным модулем. Финальную постройку для «многосерийного» исследовательского проекта, инициированного институтом Eawag и лабораториями Empa* пять лет назад, разработала Швейцарская высшая техническая школа Цюриха (ETH Zürich). Блок, получивший имя HiLo, призван продемонстрировать «насколько привлекательной может быть архитектурная [форма], если [при ее создании] использовать ресурсо- и энергоэффективные [методы строительства]». Познакомиться поближе с творением швейцарских инженеров можно в рамках виртуального тура. Дом-модуль HiLo в проекте NEST Фото © Roman Keller «Гнездо» представляет собой бетонное ядро и три открытые платформы, котоорые с 2016 постепенно заполнялись домами-модулями, выполнявшими ту или иную исследовательскую задачу в области экоустойчивой архитектуры и технологий. Так, в 2018 появилась ячейка, целиком сделанная из вторсырья и компонентов, взятых напрокат, а год спустя «Гнездо» дополнили жилым блоком, спроектированным и построенным при помощи цифровых технологий. Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller При создании крыши инженеры ETH Zürich вдохновлялись работами средневековых зодчих, умевших создавать прочные самонесущие арки и своды. Несущая способность конструкции, опирающейся на пять колонн и перекрывающей пространство площадью 120 м², обусловлена ее сложной геометрией и небольшим весом. Оболочка состоит из двух тонких «листов» железобетона (3 и 5 см), связанных между собой ребрами жесткости и металлическими стержнями. Между слоями бетона проложены теплоизолирующие блоки. Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller Ради экономии материала и снижения издержек на изготовление «сложносочиненной» опалубки при возведении крыши строители использовали форму, состоящую из натянутой кабельной сетки, покрытой тонкой тканевой мембраной – на нее и напылялся строительный раствор. Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller Межэтажные перекрытия сделаны по типу «каталонского свода» – с ребрами жесткости, переплетающимися в продуманном узоре и расположенными только там, где это структурно необходимо. Метод «компьютерного» распределения материала позволил сэкономить 70% бетона и 90% стали по сравнению со стандартной железобетонной плитой перекрытия. В тело относительно полой конструкции интегрированы системы вентиляции, охлаждения и отопления. Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © ETH Zurich, Architecture and Building Systems Дом-модуль HiLo в проекте NEST Фото © ETH Zurich, Architecture and Building Systems Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller Фасад HiLo оснащен 30-ю солнечными панелями, способными поворачиваться вслед за движением солнца. Помимо генерации «зеленого» электричества они выполняют терморегулирующую функцию. Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller *Empa – Федеральные лаборатории материаловедения и технологии, Eawag – Федеральный институт науки и технологий. Оба входят в состав Швейцарских федеральных технологических институтов (наряду с ETH Zürich). текст: Алина Измайлова Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © ETH Zurich, Architecture and Building Systems Дом-модуль HiLo в проекте NEST Фото © ETH Zurich, Block Research Group / Juney Lee Дом-модуль HiLo в проекте NEST Фото © ETH Zurich, Block Research Group / Juney Lee Дом-модуль HiLo в проекте NEST Фото © ETH Zurich, Block Research Group / Juney Lee Дом-модуль HiLo в проекте NEST Фото © ETH Zurich, Block Research Group / Juney Lee Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © Roman Keller Дом-модуль HiLo в проекте NEST Фото © ETH Zurich, Block Research Group / Stefan Liniger Дом-модуль HiLo в проекте NEST Фото © ETH Zurich, Block Research Group / Juney Lee Дом-модуль HiLo в проекте NEST Фото © ETH Zurich, Architecture and Building Systems / Gearoid Lydon Дом-модуль HiLo в проекте NEST Фото © ETH Zurich, Block Research Group / Juney Lee Дом-модуль HiLo в проекте NEST Фото © ETH Zurich, Digital Building Technologies / Georgia Chousou Дом-модуль HiLo в проекте NEST Фото © ETH Zurich, Digital Building Technologies / Andrei Jipa Дом-модуль HiLo в проекте NEST Фото © ETH Zurich, Digital Building Technologies / Andrei Jipa Дом-модуль HiLo в проекте NEST Фото © ETH Zurich, Architecture and Building Systems
