1. Конкурсная концепция развития 3-5 очередей московского городского технопарка «Нагатино-ЗИЛ» как комплексной жилой застройки. 2014 г.
Гинзбург Архитектс (Москва); All Design, (Alsop Architects,London); McAdam Architects (London)
2. Конкурсная концепция развития территории западной части Нагатинской поймы. 2016 г.
А. В. Гинзбург – Главный архитектор проекта; А. Ф. Орлов – Главный архитектор проекта; Т. С. Архипова – Ведущий архитектор
3. Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. 2017 г.
Гинзбург Архитектс:
А. В. Гинзбург – Главный архитектор проекта; А. Ф. Орлов – Главный архитектор проекта;
К. И. Федорова – Ведущий архитектор; Т. С. Архипова – Ведущий архитектор
Лаборатория виртуальной архитектуры:
С. В. Кулиш; В. В. Липатов; М. А. Казаринова
Попов и архитекторы:
О. В. Попов; К. Скороход; И. Свирин; А. Казуров
СЕНАБ ПРОЕКТ:
Д. В. Прокофьев
4. Концепция и проект первой очереди квартальной застройки территории западной части Нагатинской поймы. 2018 г.
А. В. Гинзбург – Главный архитектор проекта; А. Ф. Орлов – Главный архитектор проекта; М. А. Дудин – Главный архитектор проекта; А. В. Пучков – Главный архитектор проекта; М. Е. Александрова – Ведущий архитектор; В. Э. Галимов – Архитектор
Проект застройки западной части Нагатинского полуострова бюро «Гинзбург Архитектс» начинало разрабатывать четыре раза, послойно накладывая на территорию одну концепцию за другой и формируя уникальный городской кейс. Рассматриваем все четыре, начиная с сотрудничества с Уильямом Олсопом.
Конкурсная концепция развития 3-5 очередей московского городского технопарка «Нагатино-ЗИЛ» как комплексной жилой застройки. 2014 г.

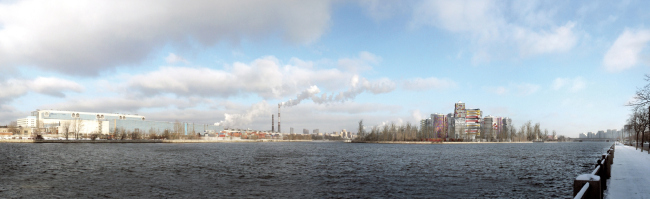

Участок, о котором пойдет речь, представляет собой продолжение промышленной застройки полуострова ЗИЛ, но отделенное от него остатками старого русла Москвы-реки. Из-за этого композиционно он кажется самостоятельным. Прямо по центру этот малый полуостров прорезает проспект Андропова – в восточной его части располагается парк развлечений «Остров мечты», а западная часть вот уже много лет остается предметом градостроительных проработок, начиная с конца 1980-х, когда концептуальным проектированием здесь занималась мастерская Владимира Гинзбурга в «Моспроекте». Место для проектирования очень перспективное – участок имеет живописную «стрелку» на стыке старого и основного русла реки, большой рекреационный потенциал вблизи набережной и при этом абсолютно свободен от контекста, можно дать волю фантазии. Существующая промышленная застройка рыхлая и малоценная, единственное, к чему стоило бы привязаться – это дома «» архитектора Риммы Алдониной 1970-х гг., которые формируют набережную с другой стороны реки.
***
2014 / конкурс
Примерно тогда же, когда оформилась идея редевелопмента ЗИЛа, появились и мысли по поводу реорганизации западной его части и возведения здесь жилого квартала. В 2014 году застройщиком был проведен первый из череды конкурсов на этот участок с участием «Гинзбург Архитектс». Для Алексея Гинзбурга это был первый опыт работы с территорией. В первом конкурсе он выступил в консорциуме с мировыми звездами – Ульямом Олсопом и бюро McAdam Architects.
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Вид со стороны Нагатинского моста Конкурсный проект, 2014
Гинзбург Архитектс (Москва); All Design, (Alsop Architects,London); McAdam Architects (London)
Проект был очень ярким, если не сказать эпатажным. Но авторы изначально планировали сделать что-то концептуальное. «В том первом конкурсе я предложил принять участие своему знакомому Уильяму Олсопу – великолепному, свободному мыслящему архитектору-концептуалисту, я бы даже сказал, с задатками хулигана, – вспоминает Алексей Гинзбург. – Мы предложили достаточно бескомпромиссную идею, которая, по нашему мнению, была скорее всего обречена на проигрыш, но нам хотелось высказаться».
Конкурсная концепция развития 3-5 очередей московского городского технопарка «Нагатино-ЗИЛ» как комплексной жилой застройки. 2014 г.
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Панорама 2 с южной стороны Нагатинской набережной. Конкурсный проект, 2014
Гинзбург Архитектс (Москва); All Design, (Alsop Architects,London); McAdam Architects (London)
Конкурсная концепция развития 3-5 очередей московского городского технопарка «Нагатино-ЗИЛ» как комплексной жилой застройки. 2014 г.
Гинзбург Архитектс (Москва); All Design, (Alsop Architects,London); McAdam Architects (London)

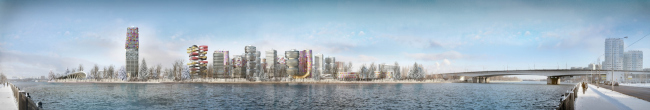

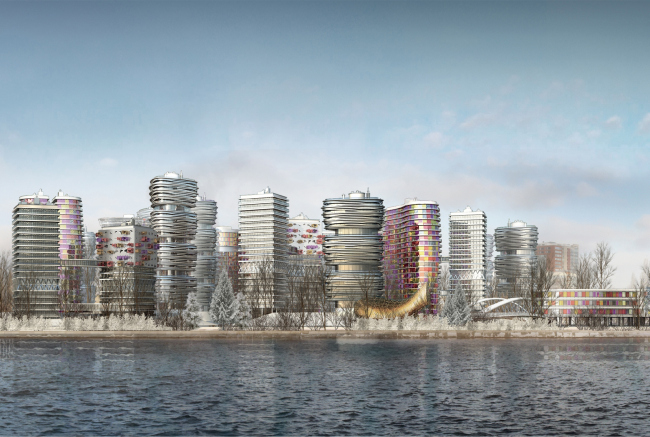

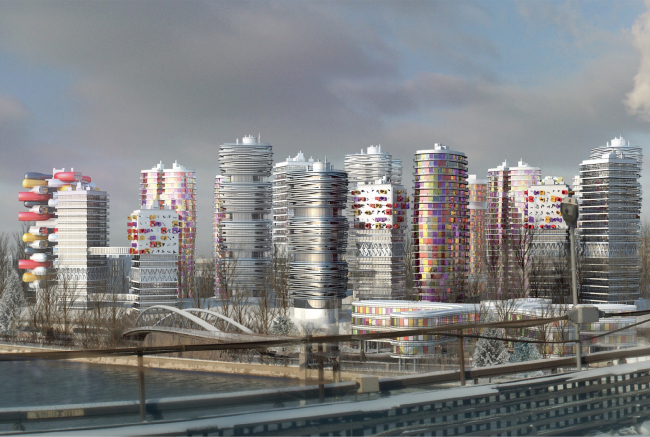

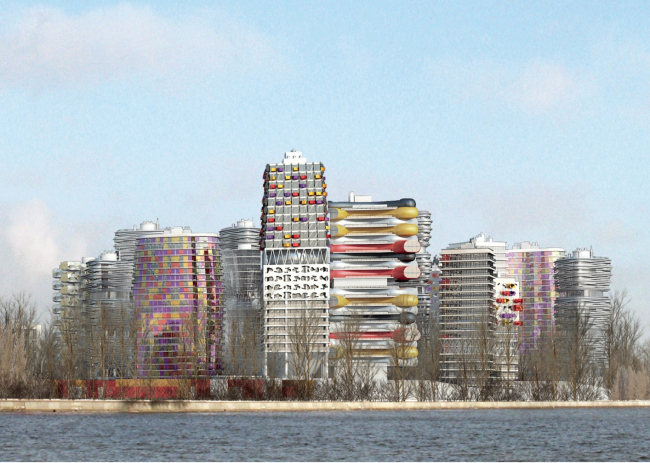

В первом конкурсном проекте на стрелке полуострова возникала высоко урбанизированная жилая застройка – «хор» экстравагантных башен, каждая из которых могла бы занять свое место в музее современного искусства. Эта бескомпромиссность вполне имела право на существование как новый градостроительный акцент. Придумано было мощно, изящно, с точки зрения визуального образа – очень в духе Уилла Олсопа. Генплан – в форме цветка, причем у комплекса появлялась стилобатная часть, образованная «обвалованными», то есть превращенными в зеленые холмы парковками. Из-за высоких грунтовых вод их нельзя было делать под землей. Пространство пересекал двор-парк, который потом перекочует в последующие итерации градостроительных проработок этой территории.
Схема генплана территории. Конкурсная концепция развития 3-5 очередей московского городского технопарка «Нагатино-ЗИЛ» как комплексной жилой застройки. 2014 г.
Схема благоустройства. Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Конкурсный проект, 2014
Гинзбург Архитектс (Москва); All Design, (Alsop Architects,London); McAdam Architects (London)
Эскизы генплана. Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Конкурсный проект, 2014
Гинзбург Архитектс (Москва); All Design, (Alsop Architects,London); McAdam Architects (London)
Схема разреза и типовое планировочное решение жилых башен. Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Конкурсный проект, 2014
Гинзбург Архитектс (Москва); All Design, (Alsop Architects,London); McAdam Architects (London)
***
2016 / конкурс
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Конкурсный проект, 2016
А.В. Гинзбург – ГАП. А.Ф. Орлов – ГАП. Т.С. Архипова – Ведущий архитектор
Первая конкурсная концепция не получила развития, но осталась в памяти как яркий творческий старт к освоению участка. Следующая родилась в 2016 году, когда Алексея Гинзбурга снова позвали на конкурс – проектировать все тот же участок, на который тем временем был разработан проект планировки территории. Его-то и предоставили конкурсантам в качестве ТЗ. У ППТ, по мнению архитекторов, был ряд недостатков – на полемике с ними авторы и выстроили идею своей новой концепции.
Конкурсная концепция развития территории западной части Нагатинской поймы. 2016 г.
А.В. Гинзбург – ГАП. А.Ф. Орлов – ГАП. Т.С. Архипова – Ведущий архитектор

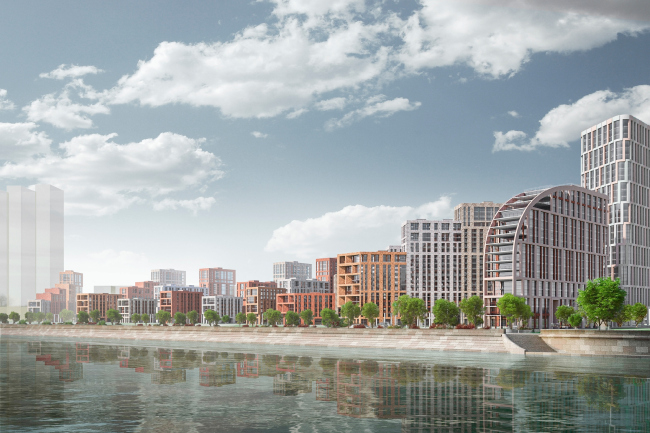

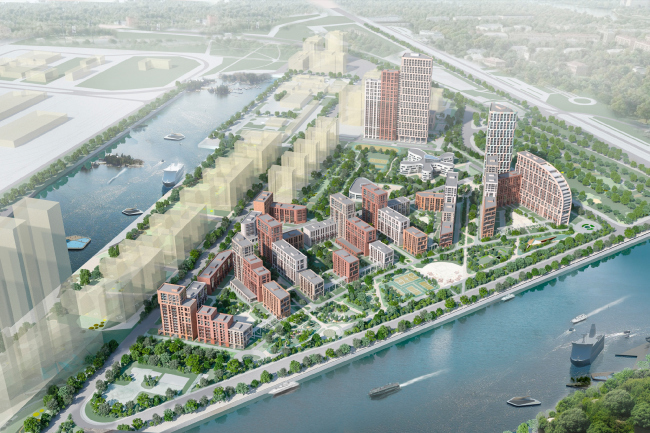

Многофункциональная застройка, к которой, помимо жилья, прибавились уже и общественно-деловые функции, в этом ППТ представлялась в виде периметрально расставленных урбанблоков. «В ППТ дома стояли практически на транспортной артерии набережной, – рассказывает архитектор. – Нам пришлось растянуть застройку полукругом, чтобы отступить домами от проезжей части и создать буфер в виде зеленой рекреационной зоны».
Конкурсная концепция развития территории западной части Нагатинской поймы. 2016 г.
А.В. Гинзбург – ГАП. А.Ф. Орлов – ГАП. Т.С. Архипова – Ведущий архитектор
Архитекторы постарались максимально раскрыть жилые дворы в южную сторону – к реке и солнцу, и в то же время из торцов домов, выходящих к воде, сформировать фронт набережной. Идею с зеленым буфером Алексею Гинзбургу, по его словам подсказали детские ассоциации: «Я провел все детство в доме архитекторов на Ростовской набережной у Киевского вокзала, и помню, что у нас там был такой сквер, который за счет перепада рельефа экранировал автомобильную набережную от жилых домов. Застройка задумывалась еще Алексеем Щусевым как фронт набережной на этом участке Москвы-реки. Мне казалось, что в Нагатинской пойме логика требовала тех же решений».
Конкурсная концепция развития территории западной части Нагатинской поймы. 2016 г.
А.В. Гинзбург – ГАП. А.Ф. Орлов – ГАП. Т.С. Архипова – Ведущий архитектор
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Схема благоустройства территории. Конкурсный проект, 2016
А.В. Гинзбург – ГАП. А.Ф. Орлов – ГАП. Т.С. Архипова – Ведущий архитектор
Конкурсная концепция развития территории западной части Нагатинской поймы. 2016 г.
А.В. Гинзбург – ГАП. А.Ф. Орлов – ГАП. Т.С. Архипова – Ведущий архитектор
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Эскиз. Конкурсный проект, 2016
А.В. Гинзбург – ГАП. А.Ф. Орлов – ГАП. Т.С. Архипова – Ведущий архитектор
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Эскиз. Конкурсный проект, 2016
А.В. Гинзбург – ГАП. А.Ф. Орлов – ГАП. Т.С. Архипова – Ведущий архитектор
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Эскиз. Конкурсный проект, 2016
А.В. Гинзбург – ГАП. А.Ф. Орлов – ГАП. Т.С. Архипова – Ведущий архитектор
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Конкурсный проект, 2016
А.В. Гинзбург – ГАП. А.Ф. Орлов – ГАП. Т.С. Архипова – Ведущий архитектор
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Конкурсный проект, 2016
А.В. Гинзбург – ГАП. А.Ф. Орлов – ГАП. Т.С. Архипова – Ведущий архитектор
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Конкурсный проект, 2016
А.В. Гинзбург – ГАП. А.Ф. Орлов – ГАП. Т.С. Архипова – Ведущий архитектор
Автомобильную артерию, важный участок транспортной схемы ЗИЛа, убрать было нельзя, так что зеленый буфер мог бы выгодно отделить дорогу от жилья и превратиться в мини-парк. Так, заложенный в ППТ пешеходный бульвар, прорезавший жилые дворы насквозь, был буквально перенесен к набережной: здесь возникала достаточно обширная рекреационная зона.
***
2017 / проработка конкурсной концепции

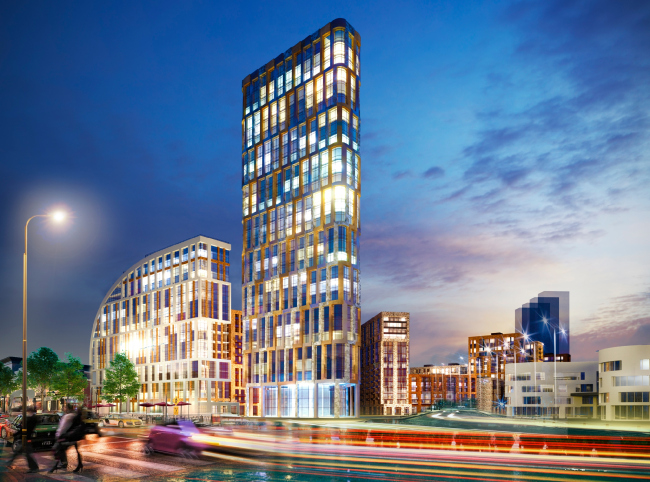

Неожиданно для себя «Гинзбург Архитектс» выиграли конкурс, – Алексей Гинзбург считает, что, вероятно, это произошло благодаря тщательно продуманному в проекте общественному пространству, в которое была включена проработанная схема циркуляции людей и автомобилей. На этапе детальной проработки для будущего согласования с городом, Алексей Гинзбург решил подключить к проекту еще несколько бюро – объем застройки был внушительный, порядка 400 000 м2. В работу включились «Лаборатория виртуальной архитектуры» Станислава Кулиша и Вадима Липатова, «Попов и архитекторы» и «СЕНАБ ПРОЕКТ».
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. 2017 г.
Гинзбург Архитектс, Лаборатория виртуальной архитектуры, Попов и архитекторы, Сенаб проект
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. 2017 г.
Гинзбург Архитектс, Лаборатория виртуальной архитектуры, Попов и архитекторы, Сенаб проект
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Вид на благоустройства парка набережной. Архсовет, 2017
Гинзбург Архитектс, Лаборатория виртуальной архитектуры, Попов и архитекторы, Сенаб проект
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Вид со стороны бульвара ведущего в парк. Архсовет, 2017
Гинзбург Архитектс, Лаборатория виртуальной архитектуры, Попов и архитекторы, Сенаб проект
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Вид с реки на комплекс. Вариант 1. Архсовет, 2017
Гинзбург Архитектс, Лаборатория виртуальной архитектуры, Попов и архитекторы, Сенаб проект
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Вид с реки на комплекс. Архсовет, 2017
Гинзбург Архитектс, Лаборатория виртуальной архитектуры, Попов и архитекторы, Сенаб проект
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Схема генплана. Архсовет, 2017
Гинзбург Архитектс, Лаборатория виртуальной архитектуры, Попов и архитекторы, Сенаб проект
Поскольку планировки были достаточно жестко определены техническим заданием заказчика, архитекторы сосредоточились на внешнем облике зданий. Дома внутри квартала разделили на несколько типов, и все четыре бюро разработали свои фасады для каждого из них. Стремясь при разнообразии индивидуальных решений сохранить визуальную целостность, Алексей Гинзбург предложил объединить все фасадные решения обязательным применением кирпича.
«Оттенки кирпича, способы и приемы его использования мы оставили на усмотрение каждого из участников, – рассказывает архитектор. – В итоге мы получили четыре паттерна, в каждом их которых был проявлен свой авторский прием. Например, в варианте нашего бюро фасадная идея выражалась в крупных членениях, у Кулиша с Липатовым фасады представляли собой пиксельную живопись. Потом мы провели серию воркшопов, чтобы определить, как лучше компоновать варинаты, и в итоге разработали систему факторов, чтобы делать это внутри урбанблока на основе композиционного анализа».
Работа над фасадами. Архитектурно-градостроительная строительства МФК на территории западной части Нагатинской поймы. Вид с моста на комплекс. Архсовет, концепция 2017
Гинзбург Архитектс, Лаборатория виртуальной архитектуры, Попов и архитекторы, Сенаб проект
Работа над фасадами. Архитектурно-градостроительная строительства МФК на территории западной части Нагатинской поймы. Вид с моста на комплекс. Архсовет, концепция 2017
Гинзбург Архитектс, Лаборатория виртуальной архитектуры, Попов и архитекторы, Сенаб проект
Работа над фасадами. Архитектурно-градостроительная строительства МФК на территории западной части Нагатинской поймы. Вид с моста на комплекс. Архсовет, концепция 2017
Гинзбург Архитектс, Лаборатория виртуальной архитектуры, Попов и архитекторы, Сенаб проект
Работа над фасадами. Архитектурно-градостроительная строительства МФК на территории западной части Нагатинской поймы. Вид с моста на комплекс. Архсовет, концепция 2017
Гинзбург Архитектс, Лаборатория виртуальной архитектуры, Попов и архитекторы, Сенаб проект
Работа над фасадами. Архитектурно-градостроительная строительства МФК на территории западной части Нагатинской поймы. Вид с моста на комплекс. Архсовет, концепция 2017
Гинзбург Архитектс, Лаборатория виртуальной архитектуры, Попов и архитекторы, Сенаб проект
Параллельно разрабатывался уже четвертый слой этого участка – концепция общественных пространств. Она развивала конкурсную идею с зеленой буферной территорией, экранирующей автомобильную набережную от жилой застройки, добавляя в нее новый уровень – приподнятую над землей систему пешеходных променадов, мостиков и пандусов, объединяющую ландшафтный парк над заложенными в ППТ проездами. Этот слой в плане напоминал крупноячеистую сетку, которая соединяла парк через проезжую часть с уровнем дворов, приподнятых из-за устройства обвалованных парковок.
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Схема организации транспортно-пешеходных связей. Архсовет, 2017
Гинзбург Архитектс, Лаборатория виртуальной архитектуры, Попов и архитекторы, Сенаб проект
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Схема сечений пешеходного пространства. Архсовет, 2017
Гинзбург Архитектс, Лаборатория виртуальной архитектуры, Попов и архитекторы, Сенаб проект
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. 2017 г.
Гинзбург Архитектс: А.В. Гинзбург – ГАП, А.Ф. Орлов – ГАП, К.И. Федорова – Ведущий архитектор, Т.С. Архипова – Ведущий архитектор. Лаборатория виртуальной архитектуры: С.В. Кулиш, В.В. Липатов, М.А. Казаринова. Попов и архитекторы: О.В. Попов, К. Скорохо
Пока делалась эта работа, Юрий Григорян разработал для города концепцию развития прибрежных территорий Москвы-реки, на которой появлялись своеобразные точки роста – или «порты», мультифункциональные общественные пространства. Алексей Гинзбург решил «включиться в эту историю», и имевшуюся на проектируемом участке остановку речного трамвайчика сделал одним из таких «портов», добавив к нему полукруглый пешеходный мост. Будущий парк должен был назваться «НАГА» – от Нагатино. Впрочем, он так и остался на уровне концептуальных проработок.
***
2018 / конкурс
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Конкурсный проект, 2018
А.В. Гинзбург – Главный архитектор проекта; А.Ф. Орлов – Главный архитектор проекта; М.А. Дудин – Главный архитектор проекта; А.В. Пучков – Главный архитектор проекта; М.Е. Александрова – Ведущий архитектор; В.Э. Галимов – Архитектор
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Конкурсный проект, 2018
А.В. Гинзбург – Главный архитектор проекта; А.Ф. Орлов – Главный архитектор проекта; М.А. Дудин – Главный архитектор проекта; А.В. Пучков – Главный архитектор проекта; М.Е. Александрова – Ведущий архитектор; В.Э. Галимов – Архитектор
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Конкурсный проект, 2018
А.В. Гинзбург – Главный архитектор проекта; А.Ф. Орлов – Главный архитектор проекта; М.А. Дудин – Главный архитектор проекта; А.В. Пучков – Главный архитектор проекта; М.Е. Александрова – Ведущий архитектор; В.Э. Галимов – Архитектор
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Конкурсный проект, 2018
А.В. Гинзбург – Главный архитектор проекта; А.Ф. Орлов – Главный архитектор проекта; М.А. Дудин – Главный архитектор проекта; А.В. Пучков – Главный архитектор проекта; М.Е. Александрова – Ведущий архитектор; В.Э. Галимов – Архитектор
Очередное поколение менеджеров, вставших у руля затянувшегося проекта, в 2018 году провело еще один конкурс, пригласив к участию западных звезд. В этом состязании Алексей Гинзбург принимал участие по праву «старожила». И хотя у новых заказчиков возникло желание уйти от кирпича как основного материала жилой застройки к более бюджетным панелям, проект многое унаследовал от предыдущих итераций. Немного изменилась компоновка кварталов, но идея с зеленым буферным пространством у реки, приподнятых обвалованных парковок и игры уровней сохранилась. Здесь снова был сделан акцент на набережную – авторы сформировали из торцов жилых домов единый фронт, чтобы они представляли собой «как бы фрезой срезанную единую плоскость» – объясняет архитектор. Так они объединили бы по небольшой дуге все четыре жилых квартала со стороны реки. Еще одним акцентом стала деловая часть – квартал рассматривался застройщиком как многофункциональный.
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Конкурсный проект, 2018
А.В. Гинзбург – Главный архитектор проекта; А.Ф. Орлов – Главный архитектор проекта; М.А. Дудин – Главный архитектор проекта; А.В. Пучков – Главный архитектор проекта; М.Е. Александрова – Ведущий архитектор; В.Э. Галимов – Архитектор
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Схема благоустройства территории. Конкурсный проект, 2018
А.В. Гинзбург – Главный архитектор проекта; А.Ф. Орлов – Главный архитектор проекта; М.А. Дудин – Главный архитектор проекта; А.В. Пучков – Главный архитектор проекта; М.Е. Александрова – Ведущий архитектор; В.Э. Галимов – Архитектор
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Схема благоустройства участка. Конкурсный проект, 2018
А.В. Гинзбург – Главный архитектор проекта; А.Ф. Орлов – Главный архитектор проекта; М.А. Дудин – Главный архитектор проекта; А.В. Пучков – Главный архитектор проекта; М.Е. Александрова – Ведущий архитектор; В.Э. Галимов – Архитектор
Архитектурно-градостроительная концепция строительства МФК на территории западной части Нагатинской поймы. Генплан. Конкурсный проект, 2018
А.В. Гинзбург – Главный архитектор проекта; А.Ф. Орлов – Главный архитектор проекта; М.А. Дудин – Главный архитектор проекта; А.В. Пучков – Главный архитектор проекта; М.Е. Александрова – Ведущий архитектор; В.Э. Галимов – Архитектор
Проект 2018 года, впрочем, тоже не был реализован. Концепцию территории снова переформатировали, и вплоть до сегодняшнего дня нет четкого понимания, будет ли разрабатываться новый проект или реализуют ранее найденные решения. «В этот большой градостроительный проект мы несколько раз пытались закладывать прогрессивные идеи, соблюдая принципы того коммерческого подхода, который сейчас диктует рынок, – говорит Алексей Гинзбург. – Перекомпоновывая, переупаковывая эти кварталы, мы ни разу не нарушили правил, которые, к сожалению, очень ограничивают диапазон архитектурных решений. И все-таки, я считаю, нам удавалось решать две главные задачи, внутреннюю – создавать более гуманное пространство для жизни людей, и внешнюю – формировать фрагмент городской ткани, который бы имел композиционную и эстетическую связь с московской средой».
