Текучие фасады, прозрачные оболочки весом в сотни раз меньше стекла, «пассивные дома» – сегодня все это стало возможным благодаря активному применению полимеров. Этим обзором мы открываем спецпроект «От молекулы до здания», где разбираемся, как полимерные композиты, светопрозрачные конструкции и теплоизоляционные системы расширяют возможности проектирования и становятся самостоятельным языком архитектуры.

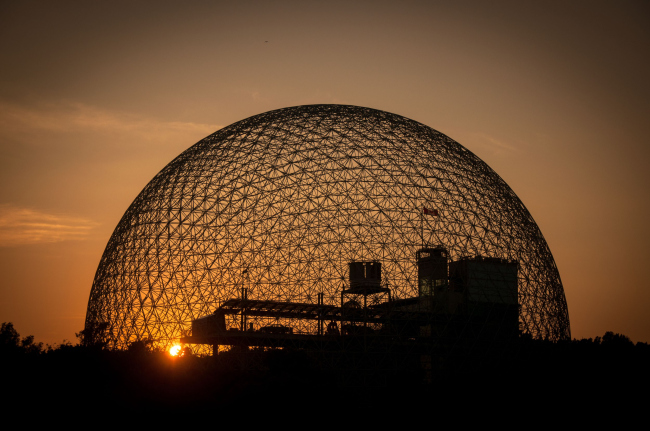

Впервые потенциал полимеров в архитектуре мир оценил, когда на Экспо-67 появился гигантский геодезический купол павильона США из акрила и стали (архитектор Бакминстер Фуллер). Те акриловые панели оказались не слишком долговечными, что на десятилетия создало скептическое отношение к полимерам в большой архитектуре.
Сегодня ситуация изменилась кардинально: полимеры в строительстве – это целое семейство высокотехнологичных материалов, при помощи которых можно реализовывать формы, невозможные в традиционном исполнении из камня, металла или стекла. В наше время они вышли из сферы экспериментальных и временных построек, став полноправным инструментом архитектуры. Оболочка, способная менять прозрачность в зависимости от освещения, фасадная панель толщиной в несколько миллиметров, выдерживающая ураганные ветра, жилая башня, потребляющая энергии в десять раз меньше обычной – все это реальность сегодняшнего проектирования.
Почему архитекторы выбирают полимеры? Ответ лежит не только в плоскости технических характеристик – сочетании легкости, прочности и долговечности – но и в свободе формообразования. Там, где бетон требует сложной опалубки, а металл – дорогостоящей штамповки, материалы на основе полимеров позволяют создавать криволинейные поверхности с минимальными ограничениями. Параметрическая архитектура последних двух десятилетий была бы невозможна без этих технологий.
За этими архитектурными новациями стоит сложная технологическая цепочка. Путь от полимерных гранул – базового сырья, которое производят такие компании, как СИБУР, – до готового архитектурного элемента включает десятки этапов переработки, компаундирования, формования. Архитектору не обязательно знать тонкости химии полимеризации, но важно понимать поведение материала и его характеристики: как он реагирует на температурные перепады, ультрафиолет, механические нагрузки, как монтируется и стареет. Потому что в эпоху, когда материал становится активным соавтором архитектора, понимать его природу означает владеть более широким инструментарием проектирования.
Композитные панели
Тридцать лет назад задача сделать криволинейный фасад требовала сложнейших инженерных решений и очень больших бюджетов. Сегодня армированные стеклопластики и полимерные композиты сделали свободную форму доступной для проектов самого разного масштаба.
Один из самых известных примеров – Центр Гейдара Алиева в Баку, где бюро Zaha Hadid Architects создало непрерывную текучую оболочку, «игнорирующую» традиционное деление на стены, кровлю и цоколь. Технически это стало возможным благодаря использованию стеклопластиковых панелей: материал позволил реализовать сложную трехмерную геометрию без видимых швов и с минимальным весом конструкции. Каждая панель изготавливалась индивидуально по цифровой модели. При аналогичной работе с металлом это было бы экономически нецелесообразно.
Стеклопластик, он же GRP (Glass-Reinforced Polymer) представляет собой композит из полимерной матрицы, армированной стекловолокном. Для архитектора важны несколько его особенностей. Во-первых, высокая прочность при малом весе – панель может быть в несколько раз легче алюминиевой при сопоставимой жесткости. Во-вторых, технология формования позволяет получать детали практически любой кривизны без дополнительной обработки. В-третьих, материал не корродирует и сохраняет стабильность геометрии в широком диапазоне температур. Главным преимуществом перед окрашенным металлом является гелькоут (gel coat), специальное покрытие, которое позволяет получать любой цвет по каталогу RAL, интеграцию пигментов в массу, поверхности под металлик, камень и пр.
Однако есть и нюансы, которые нужно учитывать на стадии проектирования. Полимерная матрица имеет заметный коэффициент температурного расширения – больше, чем у металла или бетона. Это требует продуманных компенсационных швов. УФ-излучение со временем может влиять на внешний слой, поэтому качественные фасадные композиты всегда имеют защитное покрытие или специальные УФ-стабилизаторы. При проектировании узлов крепления важно учитывать направление армирования и помнить, что композит анизотропен – его прочность зависит от направления армирующих волокон.
Другая большая группа фасадных материалов – алюминиевые композитные панели (ACP), где два тонких листа алюминия склеены с полимерным сердечником. В проекте Музея Фонда искусств Броуд в Лос-Анджелесе архитекторы Diller Scofidio + Renfro используют перфорированные панели для создания светофильтрующей оболочки – «вуали», которая рассеивает дневной свет внутри галереи. Здесь композитная структура дала одновременно жесткость для больших размеров панелей, небольшой вес и возможность точной перфорации по параметрическому рисунку (перфорация имеет разный размер отверстий).
Важный момент: композитные панели требуют особого подхода к монтажу. Точки крепления должны учитывать деформации материала, а сам монтаж часто идет по принципу сборки конструктора – каждый элемент имеет свой номер в цифровой модели. Ошибка в последовательности установки может обернуться несовпадением стыков.
Поликарбонат
Там, где нужна большая жесткость при сохранении прозрачности, работает поликарбонат. Многослойные сотовые панели толщиной от 4 мм дают хорошую теплоизоляцию при светопропускании до 92%. Ренцо Пиано использовал поликарбонатные элементы в кровле Калифорнийской академии наук – материал обеспечил равномерное рассеянное освещение экспозиционных пространств без перегрева и бликов.
Современный поликарбонат – это целое семейство материалов, и выбор между ними определяет возможности проекта. Монолитный поликарбонат – это сплошные листы, внешне похожие на силикатное стекло, но в 250 раз прочнее. Его ключевое применение – антивандальные конструкции в местах с высокой нагрузкой и риском повреждений: барьеры на станциях, прозрачные ограждения балконов и лестниц, защитные экраны на спортивных объектах. Он также идеален для гнутых элементов, создания световых куполов сложной формы и даже для пулестойких конструкций.
Сотовый (ячеистый, структурированный) поликарбонат – самый распространенный в архитектуре вид. Лист состоит из двух (или более) тонких пластин, соединенных продольными ребрами жесткости, образующими воздушные камеры. Именно эти камеры обеспечивают высокую теплоизоляцию при малом весе. Это материал №1 для светопрозрачных кровель атриумов, переходов, навесов, зенитных фонарей и световых коробов в торговых центрах и офисах, ограждающих конструкций зимних садов, террас и балконов, а также вертикального заполнения проемов (например, в производственных цехах или спортивных залах). Он рассеивает свет, создавая мягкое освещение без резких теней. Для фасадов он применяется реже из-за менее презентабельного вида торцов и требований к отводу конденсата из камер. Интересное применение сотового поликарбоната – прозрачные ограждения и шумозащитные экраны вдоль автомагистралей, где сочетание легкости, прочности и светопропускания отлично работает в городской среде.
Профилированный поликарбонат – это листы с трапециевидным сечением, напоминающие классический металлопрофиль. Его главная ниша – светопрозрачные элементы кровель, выполненные из профилированных металлических листов (например, навесов над рынками, автостоянками, сельскохозяйственными объектами), где важна совместимость с профилем основной кровли, высокая прочность на изгиб и способность выдерживать снеговые нагрузки.
Поликарбонат требует учета температурного расширения – до 3 мм на метр, поэтому для всех типов, особенно сотового, критически важна правильная система профилей, которая обеспечивает герметичность и компенсацию расширения. Также поликарбонат обязательно нуждается в УФ-защите, иначе через несколько лет помутнеет и станет хрупким. Современные архитектурные марки имеют коэкструдированный защитный слой, который продлевает срок службы.
Переосмысление оконных конструкций
Миф о том, что полимерные оконные системы – это компромисс между стоимостью и качеством, сегодня уже не актуален. Возможно, он был справедлив для первого поколения ПВХ-окон 1980-х годов, но современные поливинилхлоридные системы достигли такого уровня технологичности, что их выбирают для проектов, сертифицированных по стандарту Passive House.
Возьмем для примера 26-этажную жилую башню The House at Cornell Tech в Нью-Йорке, на 2017 год ставшую самым высоким в мире зданием по стандарту Passive House. Ключевыми элементами ее энергоэффективности стали сборные фасадные панели с уже встроенными тройными стеклопакетами, где герметичность достигается на уровне, во много раз превышающем требования строительного кодекса Нью-Йорка.
Современные многокамерные ПВХ-профили позволяют создавать оконные блоки с коэффициентом теплопередачи Uw ≤ 0.8 Вт/(м²·К), что делает их ключевым элементом энергетического баланса «пассивного дома». Для сравнения: типичные деревянные окна 1970-х годов имели показатель около U=2,8-3,0 Вт/(м²·К). Эта разница принципиальна, особенно для современной архитектуры с площадью остекления 40-50% фасада. Высокотехнологичные ПВХ-системы делают возможным использование панорамного остекления без катастрофических теплопотерь. Второй аспект – акустика. В плотной городской застройке окна с многокамерными профилями и специальными стеклопакетами снижают уровень шума на 35-40 дБ. Третий момент – гибкость дизайна. Современные ПВХ-системы давно вышли за рамки «белых пластиковых рам». Технология ламинации позволяет получать любые цвета и фактуры, включая убедительную имитацию дерева или металла.
Экологический аспект ПВХ часто вызывает вопросы, однако современные системы демонстрируют значительный прогресс в этой сфере. ПВХ является технически пригодным для переработки материалом. В Европе, где развита инфраструктура сбора строительных отходов, профили старых окон могут быть измельчены, очищены и использованы для производства новых строительных изделий, таких как напольные покрытия или даже новые профили.
Ключевой вызов – не технология, а логистика. Эффективный ресайклинг требует налаженной системы сбора, разборки и сортировки, что пока является нормой не во всех регионах. Важным преимуществом самих ПВХ-окон является их исключительная долговечность (срок службы 40-60 лет), что само по себе выступает лучшей стратегией устойчивости, сокращая частоту замен и объем отходов. Для сравнения: производство первичного алюминия крайне энергоемко, однако алюминий допускает почти бесконечную переработку без потери качества. Таким образом, экологические преимущества того или иного материала сильно зависят от локальных условий и полноты жизненного цикла.
От толстых стен к умной оболочке
В 2014 году Passive House Institute опубликовал любопытное исследование: проанализировав сотни сертифицированных проектов, они выяснили, что толщина теплоизоляции стен в успешных “пассивных домах” варьируется от 25 до 50 см в зависимости от климатической зоны и используемого материала. Для многих архитекторов это звучит как приговор: утеплиться до Passive House – значит потерять жилую площадь и создать неповоротливую конструкцию. Но в реальности все сложнее.
Снова обратимся к The House at Cornell: жилая башня обернута в «термическое одеяло» толщиной 280 мм из каменной ваты. Это кажется много, но, если посчитать, потеря составляет менее 2% площади. В обмен на это здание получает энергопотребление на несколько порядков ниже обычного и практически полную акустическую изоляцию.
Ключевой момент, который часто упускают: современная теплоизоляция – это не просто «толще = лучше». В этой системе критически важна однородность. Так называемые «мостики холода» могут свести на нет всю работу утеплителя. Металлический каркас, пронизывающий изоляцию, «выкачивает» тепло из здания. Именно поэтому в том же Cornell Tech использовались сборные панели, где утеплитель, воздушная прослойка и тройные стеклопакеты интегрированы в единую систему еще на заводе – это минимизировало количество стыков и потенциальных “мостиков холода” на стройплощадке.
Но вернемся к материалам. Экструзионный пенополистирол (ЭППС) с коэффициентом теплопроводности λ=0,029 Вт/(м·К) – один из самых эффективных ТИМ на рынке. Для сравнения: у обычного бетона этот показатель около 1,75 Вт/(м·К), то есть в 60 раз хуже. ЭППС особенно ценен там, где материал контактирует с влагой или грунтом. Водопоглощение 0,2% означает, что даже при прямом контакте с водой материал практически не меняет своих свойств. Это критично для цоколей, фундаментов, подвалов, плоских инверсионных кровель – мест, где традиционная минеральная вата быстро теряет эффективность, набирая влагу. Высокая прочность на сжатие позволяет укладывать ЭППС под бетонную стяжку пола или использовать в нагружаемых конструкциях без риска деформации.
Вспененный пенополистирол (ППС) – более экономичная альтернатива с коэффициентом теплопроводности около 0,036 Вт/(м·К). Плотность ППС варьируется от 10 до 35 кг/м³, что позволяет подобрать решение под конкретную задачу: легкие плиты для скатных кровель и мансард, более плотные для фасадных систем. Важное преимущество ППС – он на 98% состоит из воздуха (как и ЭППС, ПИР и другие современные утеплители, состоящие преимущественно из воздуха), а значит, имеет минимальный вес, что снижает нагрузку на несущие конструкции.
Пенополиизоцианурат (ПИР) – это премиальное решение с коэффициентом теплопроводности еще ниже и классом горючести Г1 (слабогорючий материал). ПИР-панели, облицованные фольгой или крафт-бумагой, часто используют там, где важна не только теплоизоляция, но и пожарная безопасность – в многоэтажном строительстве, на объектах с массовым пребыванием людей. Материал работает в диапазоне от -50°C до +80°C без потери свойств, устойчив к биологическим воздействиям (грызуны его не едят, плесень не растет) и служит до 50 лет.
Все эти материалы начинаются с базовых полимерных гранул, качество которых определяет стабильность свойств конечного продукта. Это невидимая цепочка, но она критична: от чистоты полимера зависит, насколько предсказуемо поведет себя теплоизоляция через 20-30 лет эксплуатации.
В современном проекте ТИМы – это не просто технический слой, который «добавят строители». Это элемент, который влияет на геометрию здания, детали узлов, последовательность монтажа, возможность реализации определенных архитектурных решений. Например, проектируя консольный балкон в «пассивном доме», нельзя просто вывести плиту перекрытия наружу – это создаст мощнейший «мостик холода». Нужны специальные термические разрывы, изолирующие кронштейны, переосмысление самой конструкции балкона.
Новый архитектурный язык
Работа с полимерами требует от архитектора иного мышления, чем проектирование в камне или металле. Здесь нет многовековых традиций, устоявшихся приемов, интуитивно понятного поведения материала. Полимер нужно изучать: знать его температурный диапазон работы, понимать, как он реагирует на внешние условия, как стареет, как соединяется с другими материалами. Важно помнить про ограничения: долговечность зависит от множества факторов, которые не всегда очевидны на этапе проектирования.
Впрочем, научившись работать с этими ограничениями, архитектор получает инструмент, предлагающий новые решения привычных задач. Именно эта новизна дает свободу. Там, где традиционные материалы диктуют форму, полимер позволяет форме диктовать материал. Требуется фасадная панель сложной кривизны, которая будет изготовлена в единственном экземпляре – выбирается стеклопластик. Необходимо создать «пассивный дом» – на помощь приходят ЭППС, ППС и ПИР в сочетании с высокотехнологичными многокамерными оконными системами.
Современная архитектура все больше опирается на цифровые технологии проектирования – параметрическое моделирование, генеративный дизайн. Полимеры и композиты на их основе – это материалы, которые позволяют переводить цифровые модели в физическую реальность с минимальными компромиссами. Сложность формы перестает быть синонимом дороговизны изготовления. И что еще важнее – понимание работы этих материалов становится частью архитектурного образования нового поколения.
При этом, за технологической революцией стоят системные вызовы, требующие переосмысления подходов на всех этапах – от проектирования до утилизации. Полимеры, будучи продуктом нефтехимии, ставят вопрос об углеродном следе своего производства и конечной экологичности в рамках полного жизненного цикла. Использование полимерных утеплителей (ППС, ЭППС, ПИР) является пожаробезопасным при правильном проектировании конструкций. Наконец, сама логика «одноразовой» формы, которую поощряет простота изготовления уникальных полимерных элементов, может вступать в противоречие с принципами «зеленой» экономики. Таким образом, свобода, дарованная полимерами, требует и новой культуры проектирования – где инновационная форма уравновешивается глубоким анализом жизненного цикла, пожарной безопасности и будущей судьбы материала после демонтажа.Биосфера, павильон США на выставке Expo 67 в парке Жан-Драпо, МонреальDennis Jarvis from Halifax, Canada, CC BY-SA 4.0 , via Wikimedia Commons

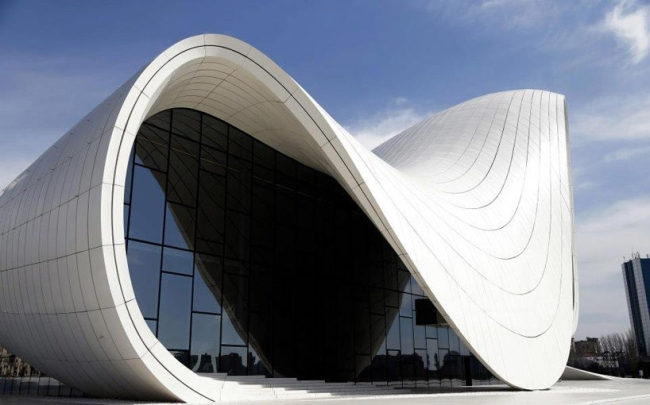

Культурный центр Гейдара АлиеваИзображение предоставлено Культурным центром Гейдара Алиева

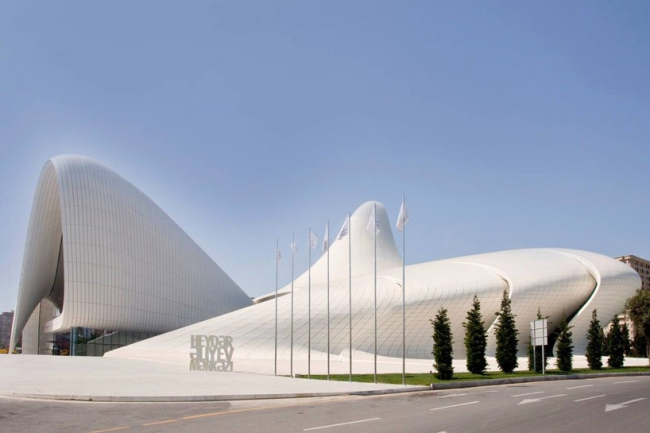

Культурный центр Гейдара АлиеваИзображение предоставлено Культурным центром Гейдара Алиева

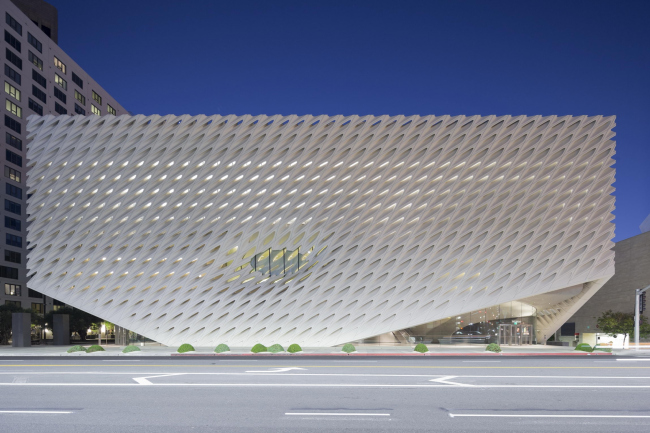

Музей Фонда искусств Броуд The Broad© Iwan Baan. Предоставлено The Broad и Diller Scofidio + Renfro
Стадион «Альянц Арена»Diego Delso, delso.photo, License CC BY-S
Национальный центр водных видов спорта в ПекинеBingar1234, CC BY-SA 4.0 , via Wikimedia Commons
Национальный центр водных видов спорта в ПекинеMorio, CC BY-SA 4.0 , via Wikimedia Commons

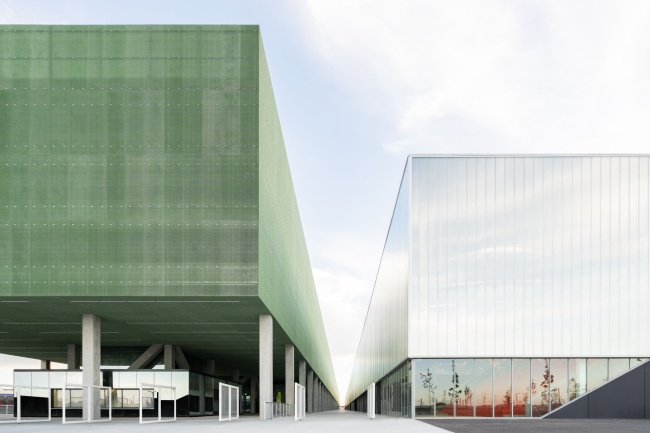

Калифорнийская Академия наук. Фото: Maya Visvanathan via Wikimedia Commons. Лицензия CC-BY-SA-3.0Калифорнийская Академия наук © Tim GriffithКалифорнийская Академия наук. Фото: BrokenSphere via Wikimedia Commons. Лицензия GNU Free Documentation License, Version 1.2Центр выставок и конгрессов MEETTФото © Marco Cappelletti, предоставлено OMA
Офис компании Granstudio в Турине Cecilia Rinaldo, CC BY-SA 4.0 , via Wikimedia Commons

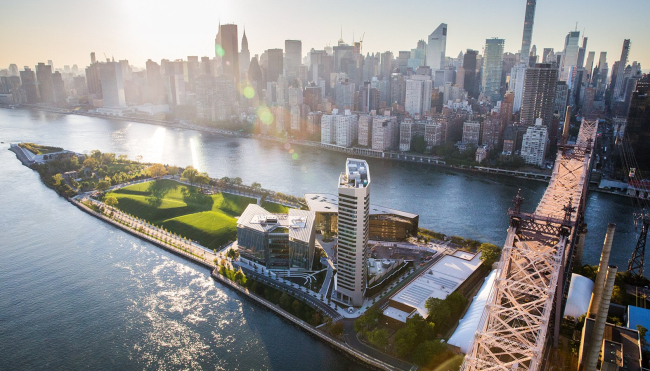

«Пассивное здание» The House at Cornell TechSOM, CC BY-SA 4.0 , via Wikimedia Commons

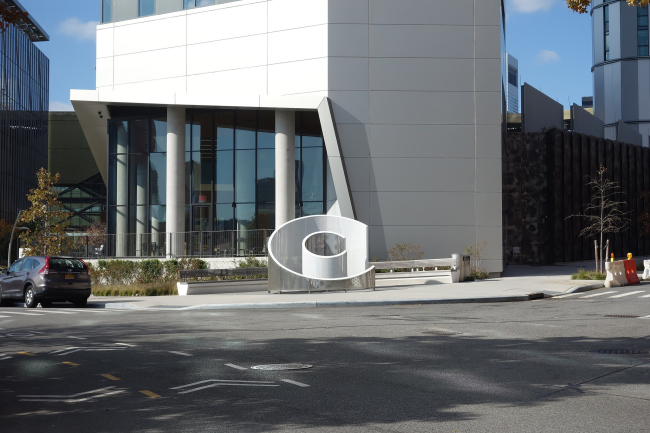

«Пассивное здание» The House at Cornell TechTdorante10, CC BY-SA 4.0 , via Wikimedia Commons
CC0 1.0 Universal

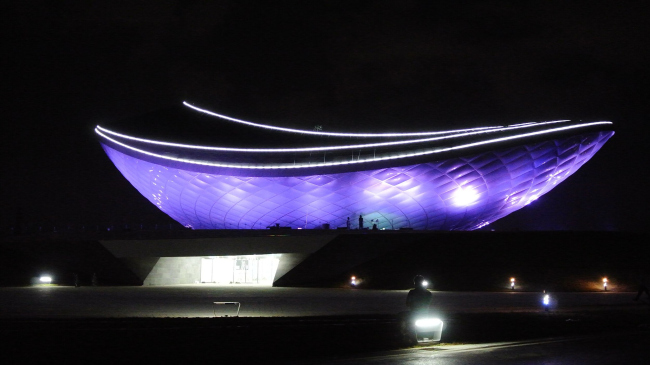

Павильон речной культуры (The ARC) в Тэгу с ETFE фасадом, Южная Корея, арх. AsymptoteFrank Vincentz, CC BY-SA 3.0 , via Wikimedia Commons
|
