Гид архитектора по нормам пожаростойкого остекления |
|
|
Наталья Коряковская |
|
| Мастерская: | |
| RGC – Российская стекольная компания | |
|

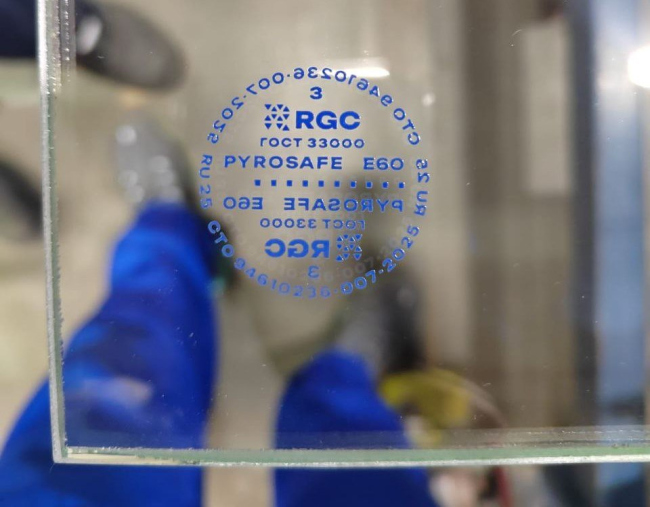

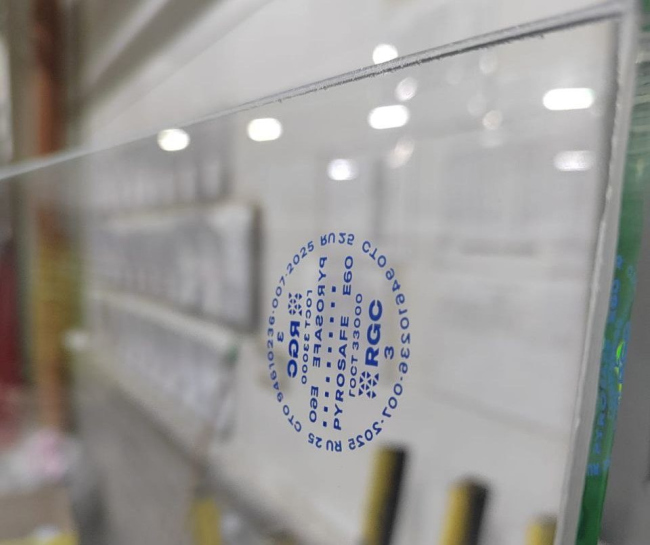

Проектировщики регулярно сталкиваются с замечаниями при согласовании светопрозрачных противопожарных конструкций и затянутыми в связи с этим сроками. RGC предлагает решение этой проблемы – закаленное противопожарное стекло PyroSafe с пределом огнестойкости E60, прошедшее полный цикл испытаний. Нормативные требованияПрежде чем говорить о конкретных решениях, важно разобраться в нормативной базе. Требования к огнестойкости светопрозрачных конструкций регламентируются двумя ключевыми документами. Федеральный закон № 123 в таблице 24 устанавливает пределы огнестойкости для заполнения проемов в противопожарных преградах. Для окон нормируется показатель от E15 до E60 в зависимости от типа противопожарной преграды и класса конструктивной пожарной опасности здания. ГОСТ 53308 в пункте 5.5 конкретизирует: при нормировании пределов огнестойкости светопрозрачных ограждающих конструкций и заполнений проемов для ненесущих наружных (фасадных) стен и окон используется показатель потери целостности – E. Здесь важно понимать разницу между двумя показателями огнестойкости: E (целостность) – способность конструкции препятствовать проникновению продуктов горения и пламени через трещины, отверстия и другие повреждения в течение заданного времени. I (теплоизоляция) – способность конструкции ограничивать повышение температуры на необогреваемой поверхности до определенных значений. Для наружных стен и окон достаточно показателя E, поскольку они не являются преградой между помещениями внутри здания. Показатель I критичен для внутренних противопожарных преград, где необходимо предотвратить распространение высокой температуры. Что представляет собой противопожарное стеклоПротивопожарное стекло PyroSafe – это закаленное стекло, прошедшее специальную обработку и испытания на огнестойкость. Важно отметить, что PyroSafe – стекло, которое компания RGC самостоятельно обрабатывает и предлагает рынку, обеспечивая полный контроль над качеством на всех этапах. Оно обладает пределом огнестойкости E60, то есть способно сохранять целостность в течение 60 минут при воздействии стандартного температурного режима пожара. Ключевое отличие от обычного закаленного стекла – наличие протоколов испытаний и сертификата соответствия, подтверждающих огнестойкость. По всем остальным физическим характеристикам – теплопроводности, светопропусканию, звукоизоляции – противопожарное стекло идентично обычному стеклу марки М1.  Основные причины замечаний при согласовании светопрозрачных противопожарных конструкций – это отсутствие полного пакета протоколов испытаний и несоответствие заявленным параметрам огнестойкости. PyroSafe эту проблему решает. При этом, важно понимать: противопожарное стекло является компонентом конечной конструкции, а не готовым решением. Сертификат на всю конструкцию (стекло + профильная система + узлы примыкания) оформляется отдельно. Однако наличие сертифицированного стекла с готовыми протоколами испытаний значительно упрощает и ускоряет процесс сертификации конечной конструкции. Технические характеристикиПри проектировании важно учитывать геометрические ограничения. Противопожарное стекло PyroSafe производится в следующих габаритах: – Минимальный размер: 200×300 мм – Максимальный размер для стекла толщиной 6 и 8 мм: 2000×3000 мм – Максимальный размер для стекла толщиной 10 мм: 3200×6000 мм Вес стекла рассчитывается по стандартной формуле для листового стекла: Вес = (площадь в м²) × (толщина в мм) × 2,5 кг. Например, один квадратный метр стекла толщиной 8 мм будет весить 20 кг. Противопожарное стекло можно использовать в составе стеклопакета точно так же, как обычное закаленное. Это открывает возможность создания энергоэффективных конструкций: добавив в стеклопакет низкоэмиссионное стекло, можно получить хороший коэффициент сопротивления теплопередаче при сохранении огнестойкости конструкции. Коэффициент светопропускания зависит от базового стекла, из которого изготовлен PyroSafe. Варианты с тонировкой или солнцезащитными покрытиями находятся на стадии испытаний.
Области примененияСогласно нормативным документам, противопожарное стекло с показателем E применяется в ненесущих наружных (фасадных) стенах и окнах. Конкретные требования к пределу огнестойкости зависят от класса функциональной пожарной опасности здания и типа противопожарной преграды. Противопожарное стекло с пределом огнестойкости E60 может применяться в зданиях различного назначения – от офисных и торговых центров до детских учреждений и медицинских стационаров – везде, где нормативы требуют обеспечить показатель E (потеря целостности). При проектировании важно учитывать, что требования могут различаться в зависимости от: – Этажности здания – Класса функциональной пожарной опасности – Расположения конструкции (наружная стена, окно, витраж) – Типа противопожарной преграды В каждом конкретном случае необходимо проверять требования по таблице 24 ФЗ-123 и соответствующим СП. Особенности сертификации конструкцийОдин из главных вопросов проектировщиков: гарантирует ли использование сертифицированного стекла и сертифицированного профиля автоматическое соответствие всей конструкции заявленному пределу огнестойкости? Ответ – нет. Противопожарное стекло – это один из элементов конструкции. Финальный результат зависит от множества факторов: типа профильной системы, способа крепления стекла, узлов примыкания к стенам и перекрытиям, используемых уплотнителей и герметиков. Каждый новый «пирог» стены и узел примыкания теоретически требуют отдельной проверки. На практике рекомендуется проводить испытания типовых конструкций с противопожарным стеклом. Это позволяет:
Производители профильных систем часто имеют собственные альбомы узлов и технические заключения для работы с противопожарным остеклением. При выборе профильной системы стоит уточнить наличие таких документов – это может существенно упростить согласование проекта. Практические рекомендацииНа этапе проектирования: 1. Определите требуемый предел огнестойкости согласно ФЗ-123 и соответствующим СП для вашего объекта. 2. Запросите у поставщика стекла полный пакет документов: сертификат соответствия и протоколы испытаний. Убедитесь, что в сертификате указан нужный предел огнестойкости. 3. Свяжитесь с производителем профильной системы, уточните наличие испытаний и технических решений для работы с противопожарным стеклом. 4. Проработайте узлы примыкания. Если используется нетиповое решение, может потребоваться проведение испытаний конструкции в сборе. Для ускорения согласования: Включайте в проектную документацию не только характеристики стекла, но и ссылки на протоколы испытаний. Если используется типовая профильная система с готовыми альбомами технических решений, ссылайтесь на них. При планировании нестандартных узлов закладывайте время на проведение испытаний. Производители противопожарного стекла, как RGC, готовы к сотрудничеству и могут помочь организовать испытания под конкретный проект. Особенности работы с материалом: Противопожарное стекло поставляется как обычное закаленное – в готовом виде со всеми необходимыми вырезами, отверстиями и обработкой кромок. Дополнительная механическая обработка после изготовления не рекомендуется, так как это может повлиять на характеристики огнестойкости. Выводы Противопожарное остекление – это не просто замена обычного стекла на специальное. Это комплексное решение, требующее понимания нормативной базы, правильного выбора компонентов и грамотной проработки узлов. Использование сертифицированного противопожарного стекла с готовыми протоколами испытаний решает значительную часть проблем на этапе согласования. Однако важно помнить: финальная конструкция должна быть спроектирована с учетом всех требований, а в ряде случаев – пройти собственные испытания. При выборе продукта ключевое значение имеет контроль над цепочкой производства. PyroSafe – это собственный продукт RGC, что гарантирует его соответствие всем заявленным противопожарным характеристикам и упрощает взаимодействие по проекту. Тщательная проработка технических решений на ранних этапах проектирования, запрос полного пакета документов у поставщиков и сотрудничество с производителями профильных систем позволяют избежать замечаний при согласовании и реализовать проект в запланированные сроки.  Фирменный деколь пожаростойкого стекла от RGCФотография предоставлена компанией RGC Фирменный деколь пожаростойкого стекла от RGCФотография предоставлена компанией RGC |
|
