BIM-модели конвекторов Techno для ArchiCAD
Мастерская:
Techno

Специалисты Techno разработали линейки моделей конвекторов в версии ArchiCAD 2020, которые подойдут для работы архитекторам, дизайнерам и проектировщикам.

Модели Techno имеют модульный формат и учитывают опции завода-изготовителя. Они разработаны с учетом функций, которые упрощают работу над проектом в программе: выбор параметров и материала корпуса, цвет решетки и профиля, расположение теплообменника, скорость вентилятора и пр.

В настоящий момент представлены следующие линейки моделей конвекторов:

1. Techno Power KVZ и Techno Usual KVZ. Замкнутые внутрипольные конвекторы с естественной конвекцией, то есть без вентилятора.
Techno Power KVZ (рис. 1)
Techno Power KVZ (рис. 1)
Изображение предоставлено компанией Techno

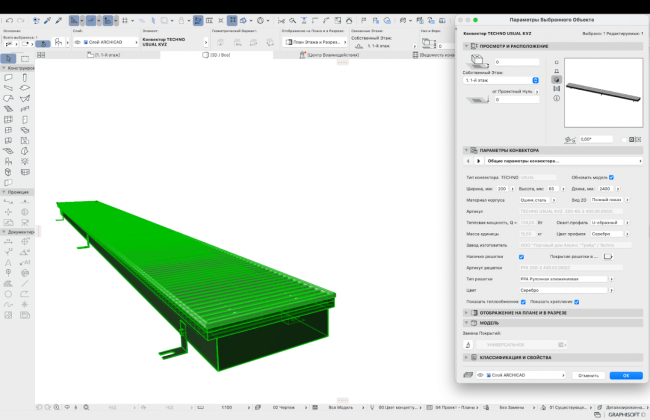

Techno Usual KVZ (рис. 2)
Techno Usual KVZ (рис. 2)
Изображение предоставлено компанией Techno

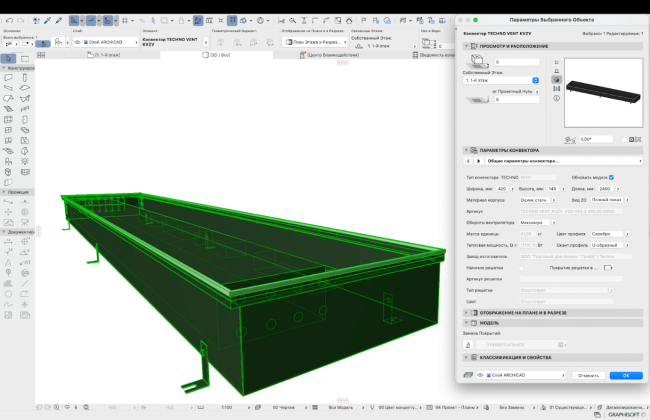

2. Techno Vent KVZV. Конвекторы с принудительной конвекцией, то есть с вентилятором.
Techno Vent KVZV (рис. 3)
Techno Vent KVZV (рис. 3)
Изображение предоставлено компанией Techno

3. Techno VITA KPZ . Линейка со свободной конвекцией без вентилятора.
Techno VITA KPZ (рис. 4)
Techno VITA KPZ (рис. 4)
Изображение предоставлено компанией Techno

Особенность конвекторов Techno VITA KPZ заключается в том, что они не монтируются в пол, а крепятся с помощью напольного или настенного крепления.

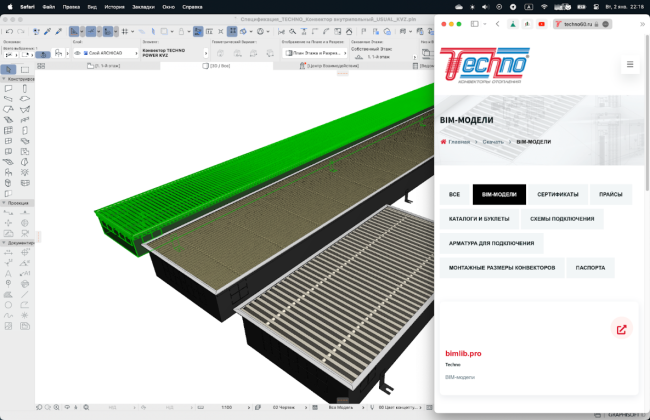

Работа в программе с бим-моделями

Рассмотрим функционал моделей Techno на примере замкнутого внутрипольного конвектора с естественной конвекцией Techno Power KVZ.

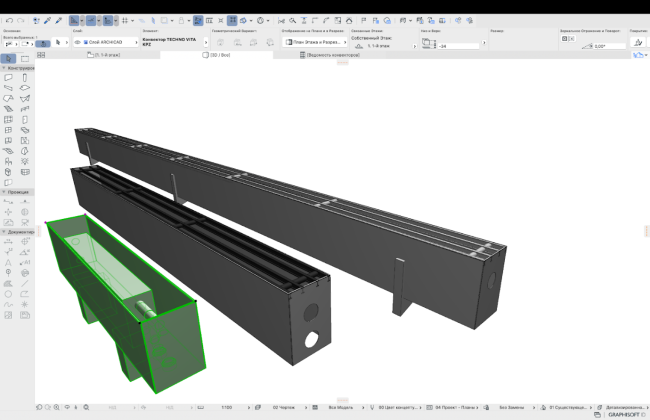

Рис. 5
Рис. 5
Изображение предоставлено компанией Techno

Для того, чтобы отредактировать параметры объекта, нужно выбрать на плане модель и открыть окно параметров.

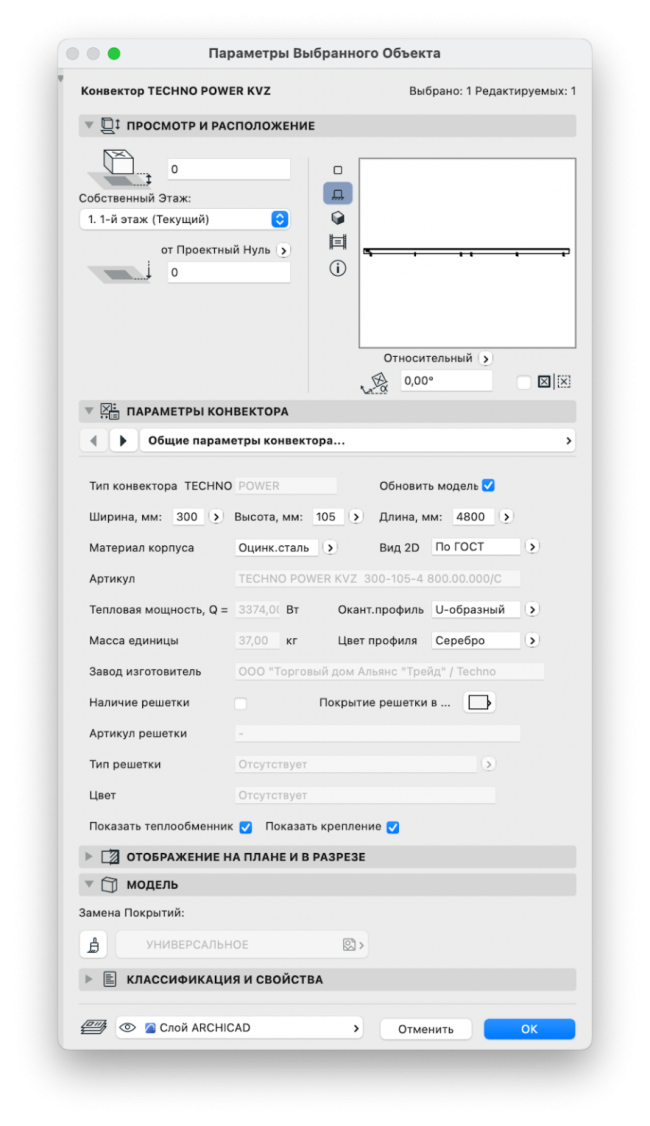

Рис. 6
Рис. 6
Изображение предоставлено компанией Techno

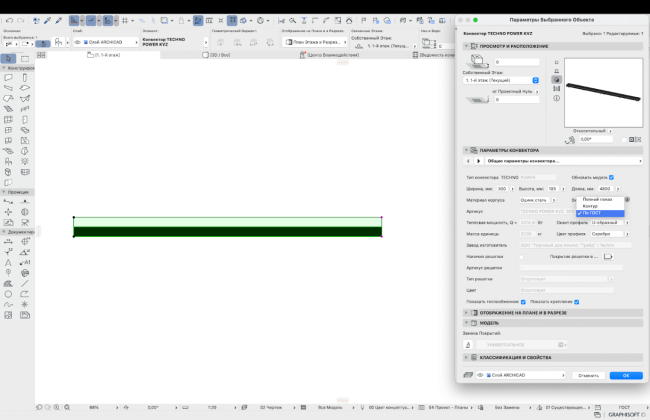

В первой вкладке можно изменить отображение модели на плане:
– вид в 3D, чтобы настроить нужный угол обзора модели;
– вид спереди;
– контур и отображение конвектора по ГОСТу (УГО).

Изменение параметров

Во второй вкладке указаны параметры конвектора, которые можно изменить. Рассмотрим, как их изменения отображаются на модели и артикуле на примере конвектора Techno Power KVZ.

Название линейки конвекторов (“Power”) редактировать не нужно. Оно необходимо для формирования артикула и его вывода в спецификацию.

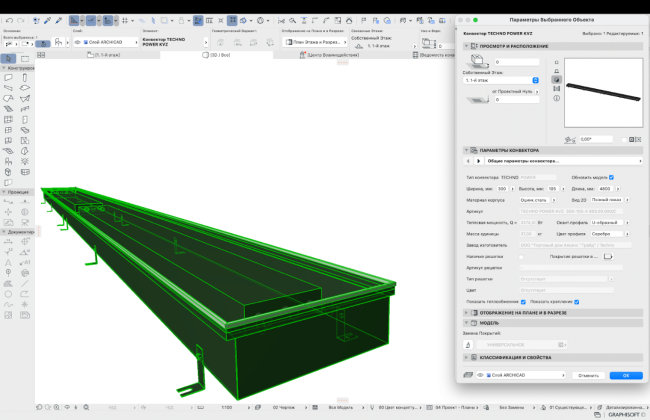

Рис. 7
Рис. 7
Изображение предоставлено компанией Techno

Для изменения габаритных размеров укажите необходимую ширину, высоту и длину. В соответствии с указанными параметрами модель конвектора автоматически изменится на плане и в 3D.
Рис. 8
Рис. 8
Изображение предоставлено компанией Techno

Формирование артикулов

Чтобы исключить ошибку при заказе оборудования, в программе автоматически формируются артикулы конвекторов и решеток Techno. Например, при изменении ширины конвектора, корректируется сама BIM-модель, меняются габариты конвектора и теплообменника, пересчитывается масса конвектора и тепловая мощность.
Рис. 9
Рис. 9
Изображение предоставлено компанией Techno

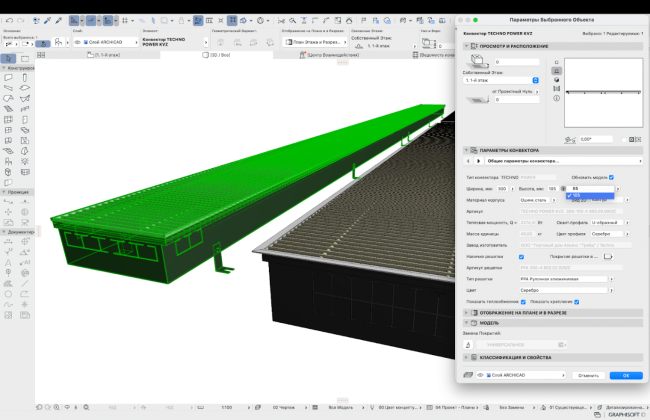

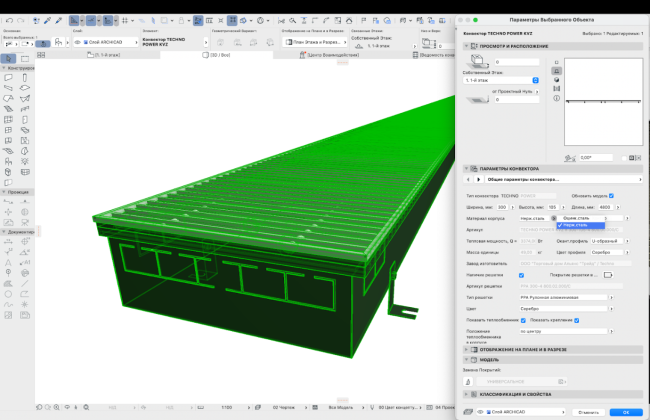

Выбор материала корпуса конвектора

При выборе нержавеющей стали материал корпуса меняется с оцинкованной на нержавеющую, и в артикуле добавляется “n”. При выборе оцинкованной стали параметр “n” пропадет из артикула.
Рис. 10
Рис. 10
Изображение предоставлено компанией Techno

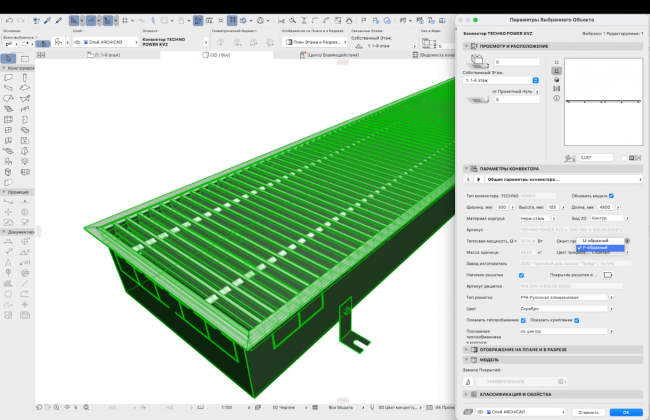

Виды и цвет профиля

Обратите внимание на тип профиля конвектора. Их два вида: U-образный и F-образный. U-образный профиль предназначен для монтажа конвектора в уровень с полом. Не отображается в артикуле, так как идет по умолчанию.

F-образный профиль идет внахлест с полом и помогает скрыть неровности покрытия, например, сколы плитки. При выборе F-образного профиля в артикул добавляется буква «F».

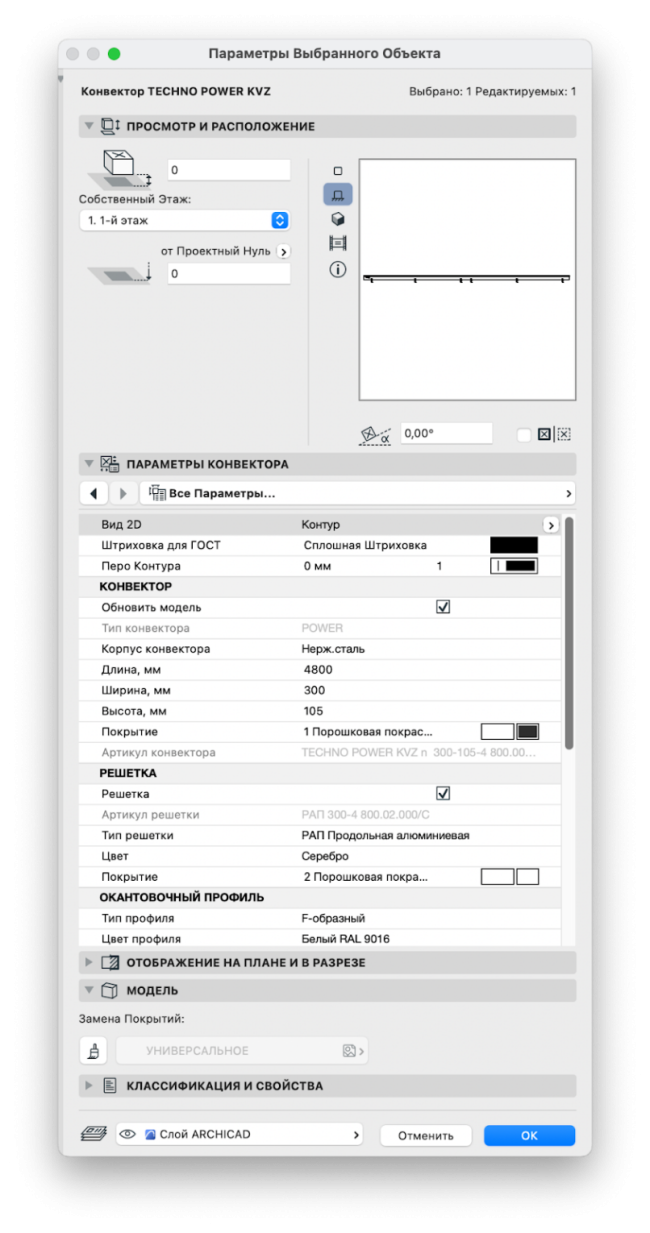

Рис. 11
Рис. 11
Изображение предоставлено компанией Techno

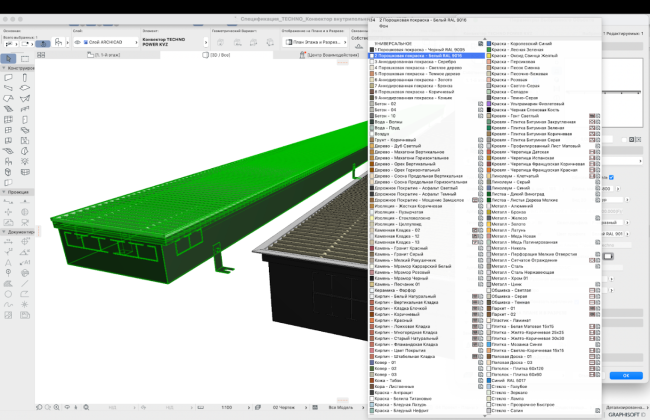

По умолчанию цвет профиля – «серебро». Он отображается в артикуле буквой «С». Если нужен определенный цвет, которого нет в палитре, то можно выбрать пункт «специальный» и указать номер цвета по каталогу RAL. В ведомости оборудования в соответствии с цветом меняется артикул.
Рис. 12
Рис. 12
Изображение предоставлено компанией Techno

Выбор декоративной решетки

Галочку в разделе «решетка» можно убрать, тогда конвектор поставят на объект без нее. Обычно так делают на раннем этапе монтажа, чтобы по мере его окончания дозаказать решетку отдельно. Но лучше согласовать это с вашим заказчиком и поставщиком.
Рис. 13
Рис. 13
Изображение предоставлено компанией Techno

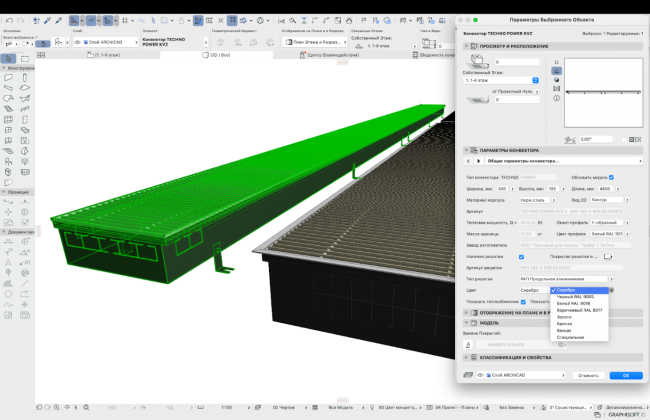

Габариты решетки подбираются автоматически по размерам конвектора. Поэтому в спецификации по ГОСТ указана масса конвектора с решеткой. Если убрать решетку конвектора, то его вес уменьшится. В моделях конвекторов Techno предусмотрено три вида решеток с типовыми цветами.
Рис. 14
Рис. 14
Изображение предоставлено компанией Techno
1. РРА – алюминиевая рулонная. Представлена в 7 цветах.
2. РРД – рулонная деревянная. Доступна в 2-х вариантах:
• «СД» – светлое дерево
• «ТД» – темное дерево.
3. РАП – алюминиевая продольная. Доступна в 7 цветах.

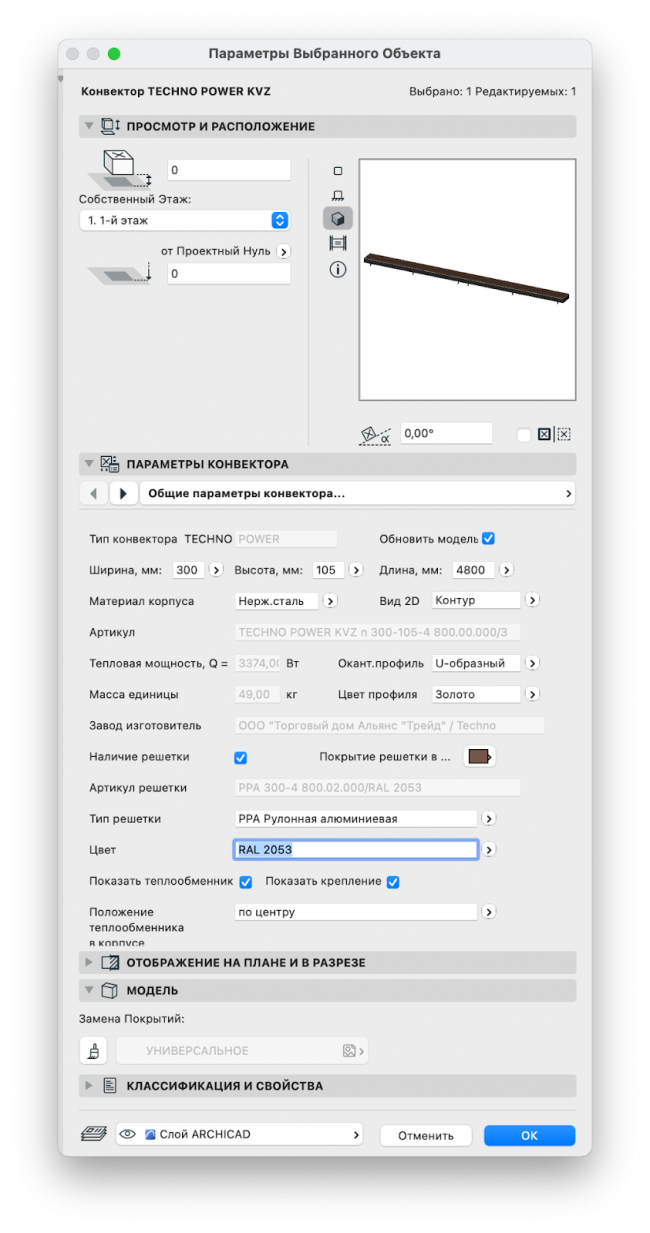

Артикул меняется при выборе модели решетки и ее цвета. Для решетки можно указать необходимый цвет по каталогу RAL.
Рис. 15
Рис. 15
Изображение предоставлено компанией Techno

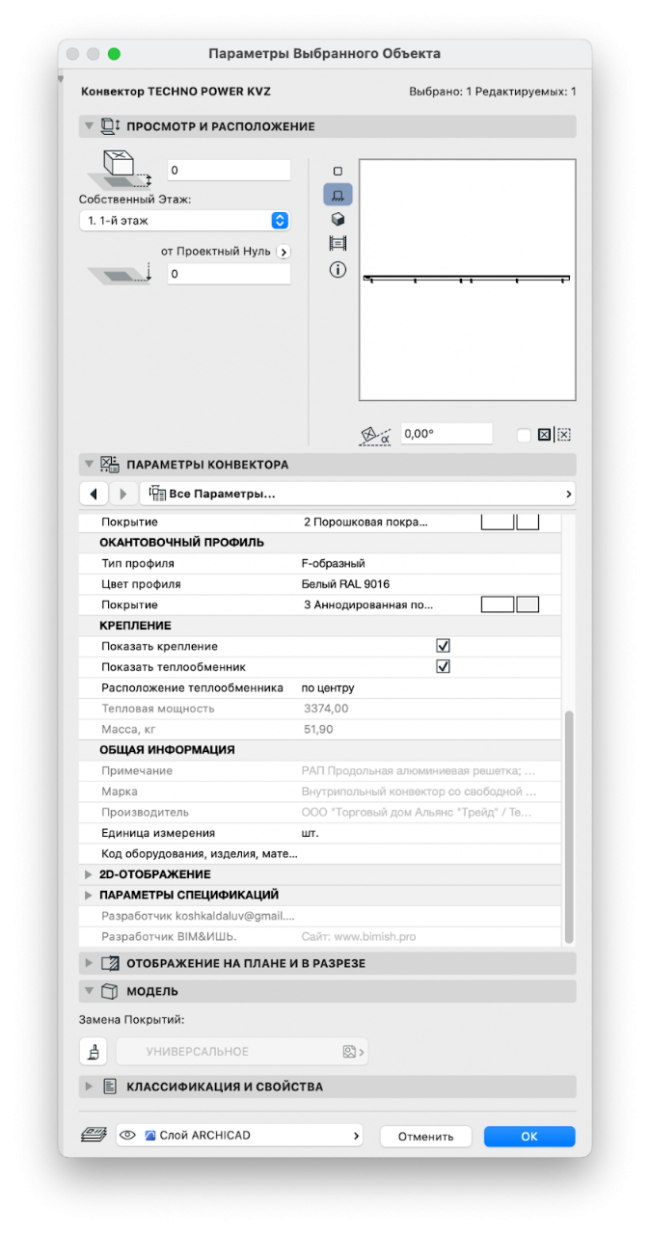

Рис. 16
Рис. 16
Изображение предоставлено компанией Techno

! Добавлены функции: «скрыть теплообменник» и «крепежный элемент». Данные элементы будут скрыты на отрисовке конвектора в проекте, но будут входить в комплект поставки.
Рис. 17
Рис. 17
Изображение предоставлено компанией Techno
Вторая страница
Рис. 18
Рис. 18
Изображение предоставлено компанией Techno

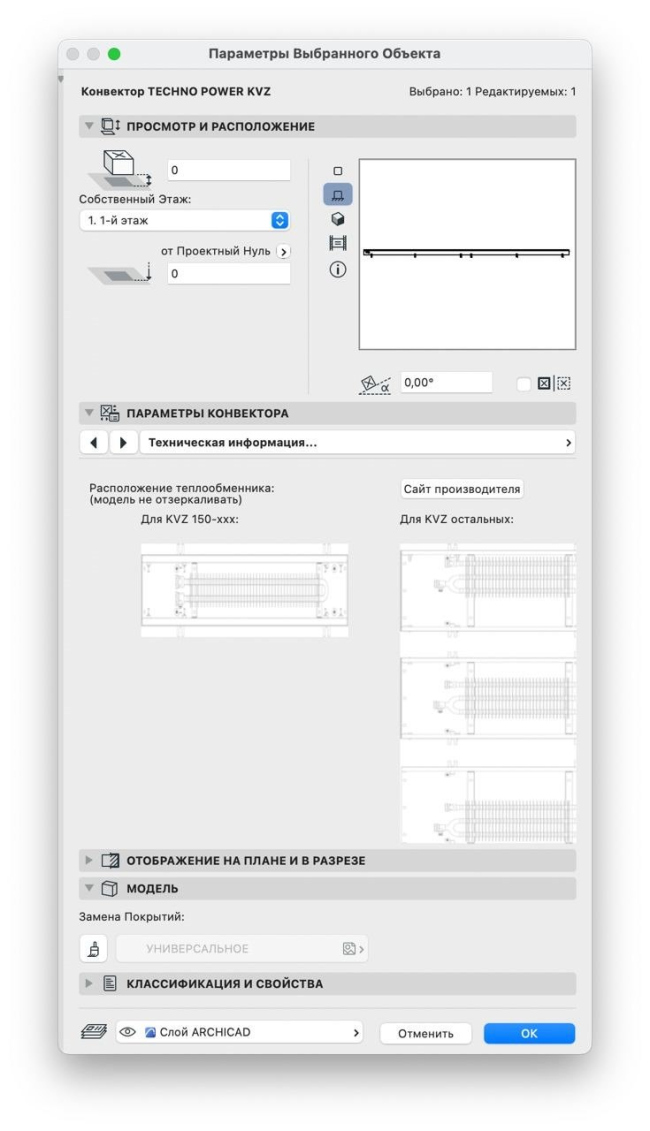

На второй странице указана техническая информация, корректное положение теплообменника, сайт производителя с технической документацией: от каталога и чертежей до калькулятора по подбору оборудования. Также обзор каталога моделей доступен в видеоформате.

Если у вас возникнут вопросы по работе с моделями или разработке BIM-моделей под ваш проект, то можно написать нам на почту [email protected].
Рис. 19
Рис. 19
Изображение предоставлено компанией Techno
Ведомость оборудования

Рис. 20
Рис. 20
Изображение предоставлено компанией Techno

​Ведомость оборудования настроена по ГОСТу. В ней отображена позиция, маркировка, полное наименование конвектора и решетки, артикул, масса единицы, примечания. Для удобства добавлена расшифровка артикулов конвектора и решетки.

Завод «Техно» открыт к диалогу и будет рад сотрудничеству с архитекторами, дизайнерами и проектировщиками. Нам важна обратная связь, поэтому предлагаем всем желающим принять участие в опросе «В каких программах вы хотели бы видеть модели конвекторов Techno?».
