Лес энергоэффективности |
|
|
Ася Зольникова |
|
| Объект: | |
| EDGE Suedkreuz Berlin | |
| Адрес: | |
| Германия, Берлин. Hildegard-Knef-Platz 2 | |
| Архитектор: | |
| Сергей Чобан | |
| Мастерская: | |
| Tchoban Voss Architekten | |
| Авторский коллектив: | |
|
Руководитель авторского коллектива: Сергей Чобан Project partners: Stephan Lohre, Karsten Waldschmidt Team: Julia Angelstorf, Lev Chestakov, Giorgia Fontana, Ulrike Graefenhain, René Hoch, Anastasia Kapustina, Valeria Kashirina, Birgit Koeder, Achim Linde, Fabiana Pedretti, Dennis Petricic, Manuela Peth, Soeren van Ost, Fabio Prada, Anja Schroth, Katharina Stranz, Carolin Trahorsch Collaborating architects: Service stage 5: granz + zecher architekten GmbH, Berlin; external employees: Carsten Heidtmann, Peter LeRoy, Claudia Zecher |
|
|

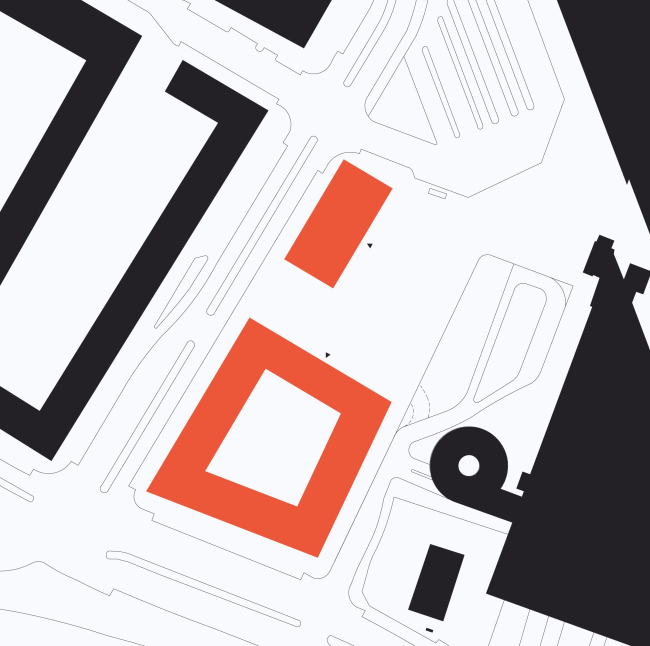

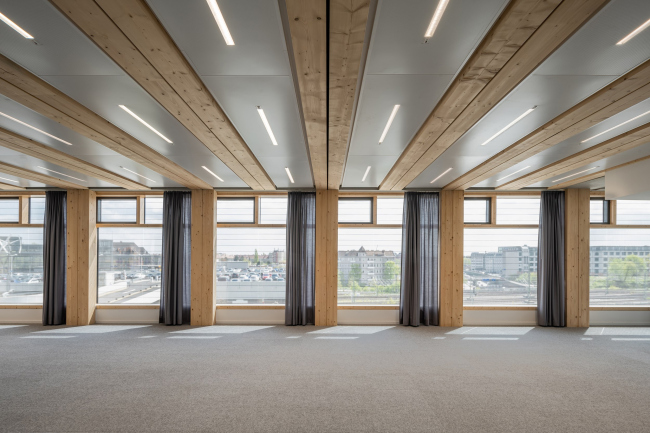

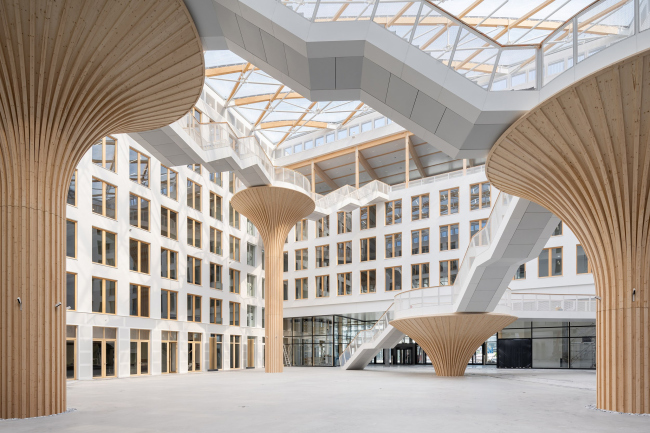

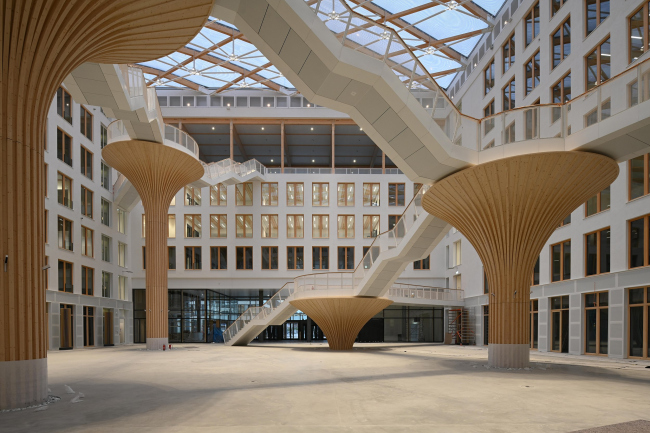

Сегодня, 22 августа, в Берлине официально открывается новая штаб-квартира энергетической компании Vattenfall, офисный комплекс EDGE. Один из двух его корпусов – самое большое деревогибридное здание в Германии. Это означает, что его несущий каркас – выполнен из клееного бруса, но в нужных местах дерево сотрудничает с металлом, железобетоном и стеклофибробетоном. Рассказываем, как устроено это не только экологически прогрессивное, но и эффектное строение. Комплекс EDGE находится в самом начале так называемой Schöneberger Linse – территории на юго-западе Берлина между хайвеем А100, 6-полосной улицей Заксендамм и железнодорожными путями. Она замкнута между трассами и поэтому долгое время не развивалась, хотя в последние годы «Линзу» активно как офисами, так и жилыми и торговыми зданиями. Соседство трасс дает, впрочем, хорошую транспортную доступность – в сотне метров от EDGE Suedkreuz Berlin расположена железнодорожная станция Зюдкройц, что и определило уточняющую «прибавку» к названию комплекса.  Ситуационный план. Штаб-квартира EDGE для энергетической компании Vattenfall© TCHOBAN VOSS ArchitektenФасады обоих корпусов образованы регулярной сеткой панелей из стеклофибробетона с общим ритмом: горизонтали везде получили светло-песочный оттенок, вертикали разнятся от корпуса к корпусу – в Solitaire они темно-серые, в Carré багрово-терракотовые. Сетку местами оживляют крупные прямоугольники витражей, лоджии входов и террасы – но в целом внешний вид корпусов сдержан, строг и хорошо соответствует духу современной офисной архитектуры Берлина.  Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS Architekten Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS Architekten Корпус Carré. Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS Architekten Корпус Carré. Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS ArchitektenГлавная особенность EDGE, делающая его уникальным – метод строительства в сочетании с масштабом. На момент написания этого текста Carré – самое большое деревогибридное, то есть совмещающее деревянный конструктивный каркас с другими материалами, здание в Германии и одно из самых больших в Европе. Его площадь – около 20 000 м2 (площадь комплекса в целом 32 000 м2). Заказчик проекта – энергетическая компания Vattenfall. В 2019 году 35% от общей мощности компании на возобновляемые источники энергии: солнце, ветер и воду. В дальнейшем этот показатель рассчитывают существенно увеличить. EDGE стал для Vattenfall не только новой штаб-квартирой в Берлине, но и «зданием-визиткой»: он в значительной степени построен с использованием устойчивых, климато- и ресурсосберегающих технологий модульного строительства и, что самое важное, он построен из древесины – здесь ее порядка 60% от общего объема материалов, и используется она повсеместно: в несущих конструкциях, перекрытиях и внутренней отделке. Для строительства потребовалось порядка 1300 елей, выращенных в Словакии. Из них было изготовлено 1190 деревянных гибридных потолочных элементов, опирающихся на 1280 клееных фасадных опор, и 445 стеновых элементов общей площадью 16 000 м2. Между тем использование древесины не было самоцелью:  Сергей Чобан, TCHOBAN VOSS Architekten «Построить дом из дерева» сейчас стало одной из популярных «идей фикс» современного архитектора. Но в данном случае мы, помимо работы с деревом как возобновляемым ресурсом и в целом очень приятным материалом, ставили перед собой и другие задачи – в частности, сделать здание легче, а его возведение более точным и быстрым. Облегчить общую массу материалов, уменьшить конструкции в сечении, и как следствие – уменьшить энергетические затраты как на строительство, так и на последующую эксплуатацию и уход за зданием. Именно такая, практически научная, задача была поставлена перед нами, в том числе, специалистами по климату». Оба корпуса EDGE Suedkreuz Berlin реализованы по технологии модульного строительства. Стеновые и потолочные модули из дерева, так же как и стеклофибробетонные элементы, были предварительно изготовлены на заводе, а затем собраны на стройплощадке – это обеспечило точный график и быстрый, а значит, более экономичный процесс строительства. Поскольку вес деревогибридного здания составляет приблизительно одну треть аналогичной железобетонной постройки, фундаментную плиту удалось сделать на 30% тоньше, чем обычно для такого объема. Малый вес составляет достоинство – но в то же время и сложность – деревянного каркаса. Легкий сам по себе, он требует уменьшения веса всех других элементов постройки: прежде всего, деревянный конструктив не может нести каменный или кирпичный фасад. И в этом случае незаменимым оказался стеклофибробетон: армирование стеклянными волокнами делает плиты прочными и легкими, их вес порядка 30 кг/м2; кроме того их внешняя поверхность способна поглощать CO2 из атмосферы. Описывая проект, в бюро часто употребляют слово «разумный». Так вот, именно разумное соотношение деревянных и бетонных элементов позволило сэкономить до 80% углекислого газа на квадратный метр площади. Железобетон использован только для плиты основания, противопожарных перегородок и ребер жесткости. Металл – только для колонн, лестниц и конструкции кровли. По данным Tchoban Voss Architekten, выбросы СО2 составили всего около 0.15 тонны вместо 0.75 тонн, которые соответствовали бы зданию подобных габаритов, построенному традиционным способом. Оказалось, что по этому и многим другим параметрам дереву все еще нет равных: оно легче при транспортировке, чем минеральные строительные материалы, и обладает высокой теплоемкостью – а значит, медленнее остывает, лучше сохраняет тепло, требует меньше обогрева. Наконец, древесина, в отличие от других материалов, способна даже просто благодаря открытым балкам избавить офисные пространства от «стерильности». И если снаружи, на фасадах EDGE деревянные поверхности почти не заметны, то образность и эмоциональную окраску интерьеров всецело определяет именно дерево. Оно задает их характер, добавляет живости и ясности, присутствуя практически повсюду: от опор, балок, окон и дверей до облицовки и перил.  Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS ArchitektenВ этом смысле оба здания оказываются своего рода «шкатулкой с секретом», поскольку всё самое исключительное в отношении не только технологии строительства, и пространства, и художественной выразительности здесь – внутри. Особенно в этом плане выделяется корпус Carré. Его смысловым и композиционным центром стал квадратный атриум с четырьмя ребристыми древовидными колоннами, похожими на гигантские грибы из-за пластинчатой структуры, которая также продиктована использованием дерева.  Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS Architekten Штаб-квартира EDGE для энергетической компании Vattenfall / эскиз Сергея Чобана© Сергей ЧобанВнутри колонны металлические, как и сами лестницы, и мосты – их формы и конструкции, по словам Сергея Чобана, опять-таки выросли из стремления архитекторов к тому, чтобы создать интересный объем и одновременно максимально рационально использовать материалы. У колонн две основные функции: они поддерживают парящие лестницы и навесные переходы и служат площадками для отдыха, на них планируется установить кадки с деревьями. Лестницы поднимаются от пола до верхних ярусов – соответственно колонны, поддерживающие узловые площадки этого пути, вырастают постепенно, опять же – как грибы: начальная колонна едва возвышается своей зонтичной головой над полом (высота 4.28 м, диаметр 7.2 м), четвертая, итоговая, вытягивается на всю высоту (высота 14.87 м, диаметр 6.2 м).  Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS Architekten Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS Architekten Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS ArchitektenАтриум наполнен естественным светом, который льется с высоты 26 метров сквозь прозрачную крышу из трехслойной EFTE-пленки, а также из окон – во всех офисных пространствах они от пола до потолка с обеих сторон – и панорамного окна в холле. Сейчас, пока офисы не заселены, корпуса кажутся особенно прозрачными и проницаемыми для света.  Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS ArchitektenКонструкция перекрытия атриума, во многом благодаря малому весу пленки EFTE по сравнению со стеклом, – прозрачная и легкая: два уровня элегантных деревянных балок поддержаны сетью еще более хрупких на вид металлических конструкций белого цвета – для них, ради большей тонкости и прочности, были разработаны специальные узлы. Верхние балки дугообразно изогнуты, что придает покрытию парусный подъем; подчеркнем, что пленка уложена не ромбами, а полосами, от одной стены до другой. Ее слои способны соединяться и разъединяться под напором воздуха, регулируя таким образом натяжение кровли – которая рассчитана на очень значительные ветровые нагрузки.  Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS ArchitektenМежду тем пленку выбрали для светопрозрачного покрытия не только за малый вес и хорошую прозрачность: она также обеспечивает солнцезащиту и звукопоглощение – в атриуме практически нет эха. При пожаре пленка расплавляется в воздухе и не так опасна, как стекло. Кстати, спринклеров в здании нет вовсе – настолько устойчивы к пожару современные, подвергшиеся обработке, деревянные конструкции.  Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS ArchitektenПредложенная архитекторами «паутина» пешеходных связей – авторы называют ее architectural network of communications, – парящих в широком пространстве атриума, мостиками стыкуется с каждой из четырех его стен, формируя альтернативные, свободные и прогулочные, пути прохода на разные этажи здания, от второго, четвертого и пятого до шестого – где расположен скай-лаунж с видом на север Берлина: Александерплац, телебашню и собор. Эта сквозная лоджия, устроенная в двух верхних этажах входного объема, – интересна в композиционном отношении. Ее цельное сквозное пространство объединяет по высоте 2 этажа, также как 2 других этажа объединены внизу во входном лобби; между ними «парят» три рабочих яруса.  Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS ArchitektenСтеклянный витраж теплого контура разделяет верхнюю лоджию на две просторные террасы: одна открыта к городу, ее стены черные (и только здесь со стороны города видны деревянные балки), другая, вдвое более глубокая, смотрит в атриум, ее стены белые или почти белые, светло-светло-серые, как и всё внутри.  Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS Architekten Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS Architekten Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS Architekten Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS Architekten Корпус Carré. Штаб-квартира EDGE для энергетической компании VattenfallФотография © Илья Иванов / TCHOBAN VOSS Architekten***Сергей Чобан говорит об EDGE Suedkreuz Berlin как о «проекте-пионере», который подхватывает и развивает прогрессивные европейские тенденции энергоэффективного, модульного, рационального строительства, находится на острие актуальных тем. Между тем, с другой стороны, проект – экспериментальный: мы не можем точно знать, как здания «поведут себя» в перспективе нескольких десятилетий, – подчеркивает архитектор. Впрочем, опасения неизбежно сопутствуют любым новациям. Число строений, подобных этому, будет, вероятно, расти пропорционально применению возобновляемой энергии – а та методика, которая была в полной мере здесь опробована, имеет все шансы превратиться в данность для многих других проектов. Во всяком случае, для Сергея Чобана работа над комплексом ознаменовала определенный поворот в профессиональном мышлении. Сергей Чобан, TCHOBAN VOSS Architekten «Лично для меня это абсолютно новая история. До последнего времени я поддерживал и отстаивал основополагающие ценности архитектуры, такие как материальность, тектоничность здания и глубину проработки деталей. Но любые массивные элементы по определению очень ресурсоемки. А нынешние цены на строительство и энергетику, как и общее состояние климата, такую тенденцию не поддерживают. Поэтому логично, что архитекторы, хотя и остаются организаторами и катализаторами проектной деятельности, все чаще работают со специалистами, чьи усилия направлены отнюдь не на то, чтобы сделать здание сложнее и скульптурнее. Скорее наоборот, сегодня все более актуальны здания-конструкторы, рассчитанные на быстрое и рациональное возведение, удобное обслуживание и даже, в случае необходимости, на демонтаж и переработку с минимальными энергозатратами». EDGE – первый проект в Германии, которому присудили золотой сертификат WELL Core & Shell. Его вручает Международный институт строительства WELL (IWBI) – мировой лидер в области оценки влияния архитектуры на здоровье и благополучие людей. Здание также получило платиновый сертификат DGNB (Deutsche Gesellschaft für Nachhaltiges Bauen – Немецкий Совет по Устойчивому Строительству) – это добровольная система сертификации, которая разработана для поддержки зеленого строительства, оценки экологичных, экономически и энергетически эффективных построек. Сейчас EDGE Suedkreuz Berlin вошел в шорт-лист премии WAF 2022.  Корпус Carré, разрез по атриуму. Штаб-квартира EDGE для энергетической компании Vattenfall© TCHOBAN VOSS Architekten Корпус Carré, северо-восточный фасад. Штаб-квартира EDGE для энергетической компании Vattenfall© TCHOBAN VOSS Architekten Корпус Carré, западный фасад. Штаб-квартира EDGE для энергетической компании Vattenfall© TCHOBAN VOSS Architekten План первого этажа. Штаб-квартира EDGE для энергетической компании Vattenfall© TCHOBAN VOSS Architekten Корпус Solitaire, восточный фасад. Штаб-квартира EDGE для энергетической компании Vattenfall© TCHOBAN VOSS Architekten Корпус Solitaire, северный и южный фасад. Штаб-квартира EDGE для энергетической компании Vattenfall© TCHOBAN VOSS Architekten Корпус Solitaire, продольный разрез. Штаб-квартира EDGE для энергетической компании Vattenfall© TCHOBAN VOSS Architekten План типового этажа. Штаб-квартира EDGE для энергетической компании Vattenfall© TCHOBAN VOSS Architekten |
|
