Из Кемерово в Новосибирск. Еще один «ледовый» гигант в портфолио Риверклак!

www.archi.ru
Размещено на портале Архи.ру (www.archi.ru)
30.05.2022
Из Кемерово в Новосибирск. Еще один «ледовый» гигант в портфолио Риверклак!

Объект:
«Сибирь-Арена». Многофункциональная ледовая арена в Новосибирске
Адрес:
Россия, Новосибирск. Ул. Немировича-Данченко
Мастерская:
Riverclack
Архстройдизайн АСД
Инфорспроект
ПИ «АРЕНА»
Авторский коллектив:
Архитекторы: Д. Буш, А. Орлов, А. Заключаев, Е. Бузмакова, А. Золотова, Е. Пузанова, Ю. Винтова, Е. Коробской, А. Цыплаков, С. Коробков, И. Морозов Генеральный план: К. Харитонова, И. Сафронов Конструктор: А. Иващенко Инженеры: А. Леденев, М. Кислов, А. Иванов Технологи: А. Уставицкий, М. Евстратова, Е. Полякова

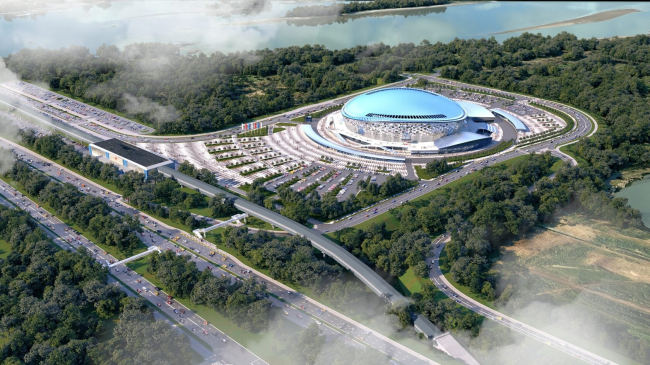

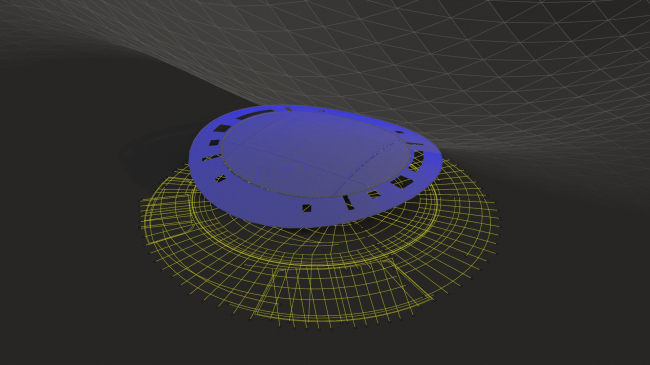

Сначала ледовый дворец «Кузбасс» в Кемерово, ну, а теперь еще один сибирский гигант в портфолио Риверклак – ледовый дворец спорта «Новосибирск-Арена» в г. Новосибирске. Многофункциональная ледовая арена «Новосибирск-Арена» рассчитана на проведение разного уровня хоккейных матчей, соревнований по фигурному катанию, силовым единоборствам и по игровым видам спорта, спортивной̆ и художественной гимнастике, спортивным танцам, борьбе, тяжелой атлетике и боксу. Здесь также будут проводиться концертные и культурно-массовые мероприятия, выставки, форумы и конференции. Предоставлено Риверклак Общая площадь реализованной Риверклак кровли ледовой арены – 24 264 м2. Основная ее характеристика – это сложная дугообразная поверхность, уклон кровли от 2,55% до 31,88%. Моделирование поверхности кровли осуществлялось с помощью программного обеспечения Rhinoceros 3D и Grasshopper. Проектировщиками была построена 3-х мерная математическая модель кровли, в которой были учтены такие параметры, как заданная геометрия кровли (представляющая собой неправильную окружность), радиусы поверхностей, наклоны скатов, физические характеристики и возможностями кровельных панелей Риверклак, а также постоянные и временные нагрузки присущие данному климатическому району (высокие снеговые и ветровые нагрузки – Сибирь, Крайний Север, Дальний Восток). Предоставлено Риверклак Данная модель с точностью до миллиметра воспроизвела заданные поверхности и определила оптимальную раскладку панелей Риверклак. Таким образом, было проверено и получено подтверждение применимости кровельных панелей стандартной ширины 550 мм, длиной до 49 м. Параллельно с анализом поверхности кровли выполнялся расчет элементов подконструкции кровли с детальной расстановкой каждого отдельного компонента согласно заданных параметров. Подконструкция кровли выполнена с применением ЛСТ профилей. В результате проектировщиками Риверклак были предложены технические решения реализации «сложной» конструкции кровли ледовой арены стандартными элементами и типовыми решениями. Кроме того, уровень детализации 3D модели кровли позволил выдать все готовые схемы и технические узлы, необходимые на этапе монтажа. Ледовая арена, открытие которой планируется на осень этого года, несомненно, станет визитной карточкой города Новосибирска. Справка: Заказчик: ГКУ «Арена» Ген. проектировщик: ООО «Проектно Строительная Мастерская «Просто» Подрядчик: ООО «СДС-Строй»; Ген. подрядчик: ООО «Элин Альфа» Кровельная система: Риверклак, стандартные панели шириной 550 мм, длина панелей до 49 м, цвет RAL 9006, профилирование на месте. Сроки реализации кровли: 01.11.2021 – 15.04.2022 гг.
