Голый функционализм
Анна Старостина
Объект:
Северный участок 14-й линии парижского метро
Адрес:
Франция, None, Париж.
Мастерская:
AZC – Atelier Zündel Cristea

Atelier Zündel Cristea (AZC) завершило работу над северным участком 14-й линии парижского метро. В оформлении четырех новых станций главенствуют массивные бетонные объемы и практичные, функционалистские решения.

Северный отрезок 14-й линии метрополитена Парижа протяженностью 5,8 км призван разгрузить соседнюю 13-ю линию и повысить транспортную доступность XVII округа и пригородов Клиши-ла-Гаренн и Сент-Уан-сюр-Сен. Стоимость проекта составила около 68,5 млн евро, но новая транспортная инфраструктура облегчит передвижение примерно 96 тыс. жителей. К 2023 году ветку планируется продлить еще дальше.

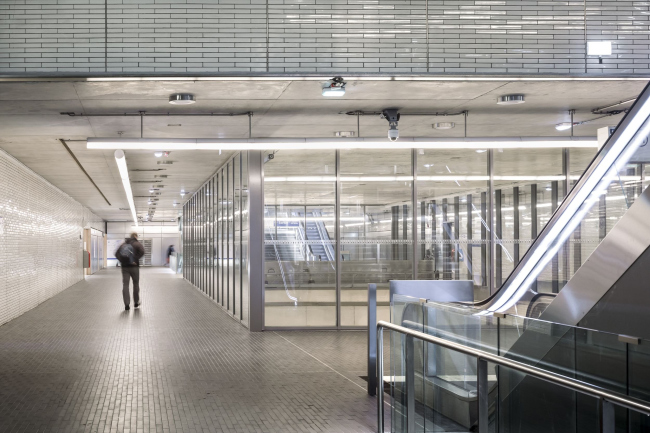

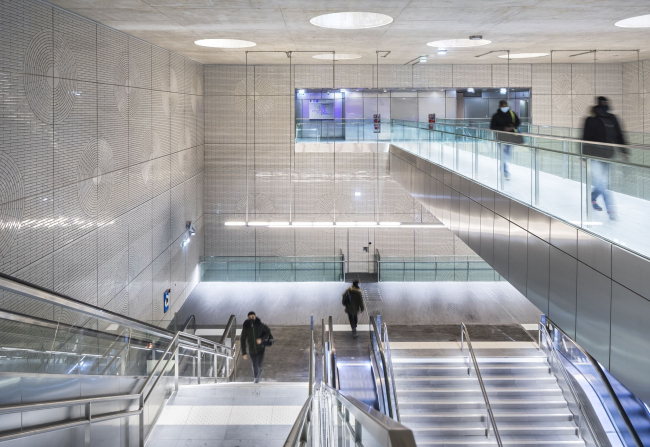

Станция «Пон-Кардине». Северный участок 14-й линии парижского метро.
Станция «Пон-Кардине». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Пон-Кардине». Северный участок 14-й линии парижского метро.
Станция «Пон-Кардине». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Пон-Кардине». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Пон-Кардине». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Пон-Кардине». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Пон-Кардине». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Пон-Кардине». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Пон-Кардине». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Пон-Кардине». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Пон-Кардине». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Пон-Кардине». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Пон-Кардине». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC

Сразу четыре новые станции – «Пон-Кардине», «Порт-де-Клиши», «Сент-Уан» и «Мэри-де-Сент-Уан» – получили единое архитектурное решение в духе брутализма. Район, где построены станции, застроен довольно плотно и продолжает активно развиваться. Здесь возводятся сразу несколько новых зданий, так что проектирование и строительство объектов транспортной инфраструктуры потребовало от архитекторов дополнительных усилий по координации своей работы. Например, один из выходов станции «Порт-де-Клиши» находится в основании знаменитого «Дворца правосудия» Ренцо Пьяно. Именно она обеспечивает пересадку на соседнюю 13 линию, а также на линию пригородного сообщения RER C.

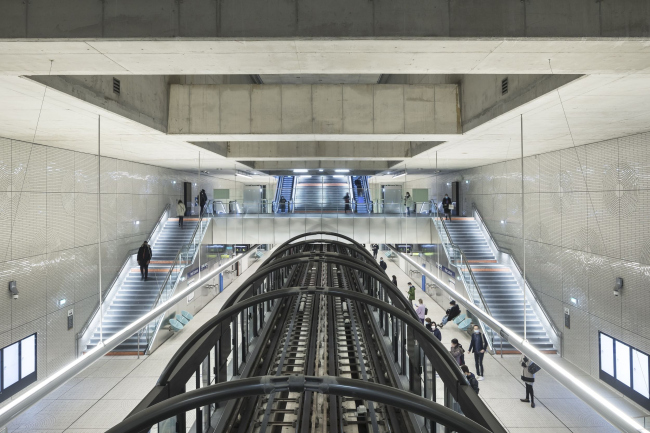

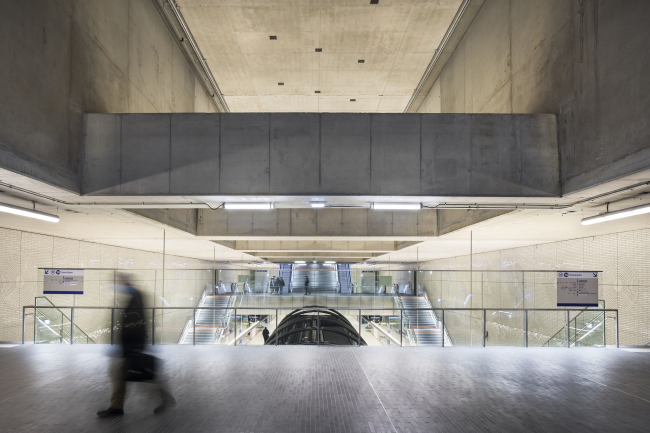

Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро.
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро.
фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро.
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро. фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро.
фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро. фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро.
фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро. фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро.
фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Порт-де-Клиши». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC

Главной сложностью стало довольно глубокое залегание станций – около 30 м. При этом строительство осуществлялось открытым способом. Сначала заливали вертикальные стены. Затем выкапывали гигантский котлован, глубиной 30 м, длиной 130 м и шириной 22 м. В процессе вертикальные стены стабилизировались оттяжками и плитами. Толщина некоторых бетонных элементов достигает 1,5 м. Большая глубина существенно усложнила доставку вниз и применение отделочных материалов, для укладки плитки, например, потребовались дополнительные строительные леса. Настолько же не просто было установить эскалаторы и грамотно расположить лестничные пролеты.

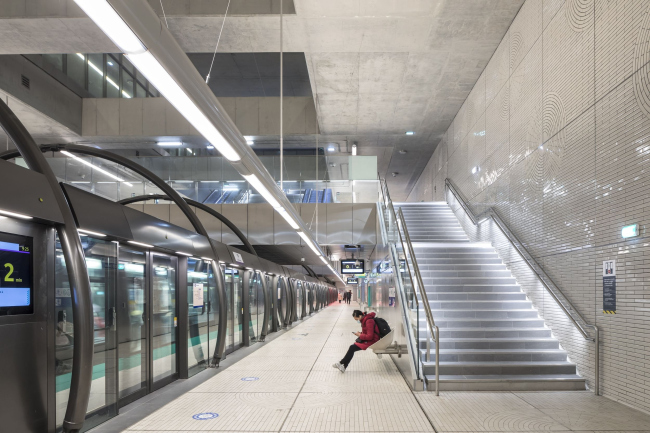

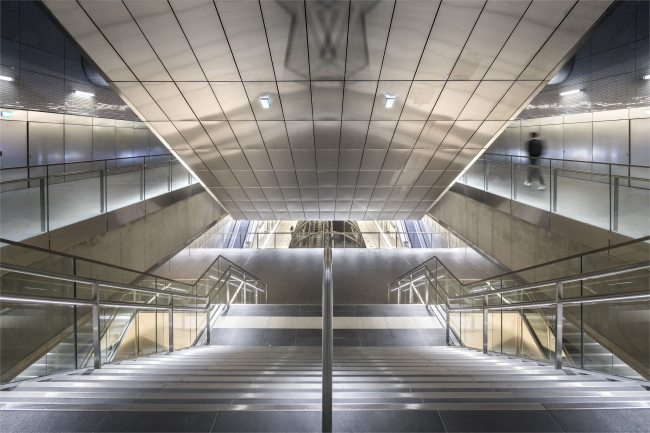

Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро.
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро.
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро. Фотография © Sergio Grazia / предоставлена бюро AZC
Станция «Мэри-де-Сент-Уан». Северный участок 14-й линии парижского метро.
Фотография © Sergio Grazia / предоставлена бюро AZC

В оформлении новых станций архитекторы сделали вполне логичный выбор не в пользу новаторских, смелых пространственных и дизайнерских решений. Во главу угла поставили прежде всего рационализм, надежность и удобство в использовании. Тем не менее, простые и просторные залы станций производят мощное, торжественное впечатление.
текст: Анна Старостина

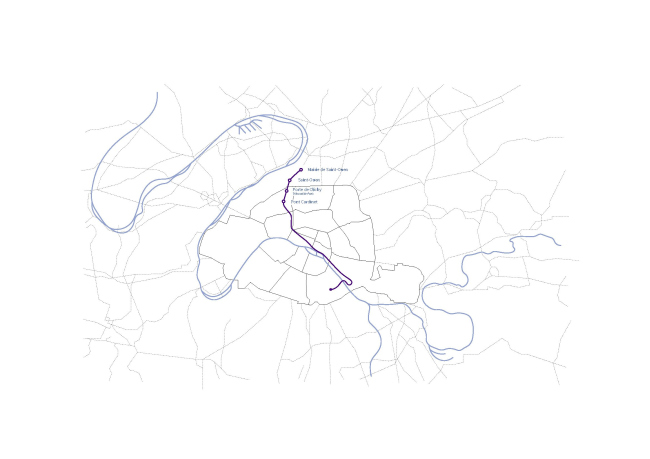

Северный участок 14-й линии парижского метро.
