Скелет суккулента

Алина Измайлова

Сотрудники и студенты Штутгартского университета построили павильон с несущей конструкцией из льняного волокна, которая повторяет строение кактуса.

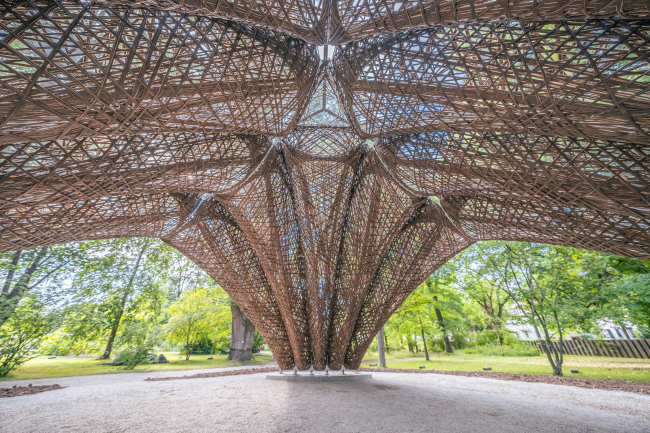

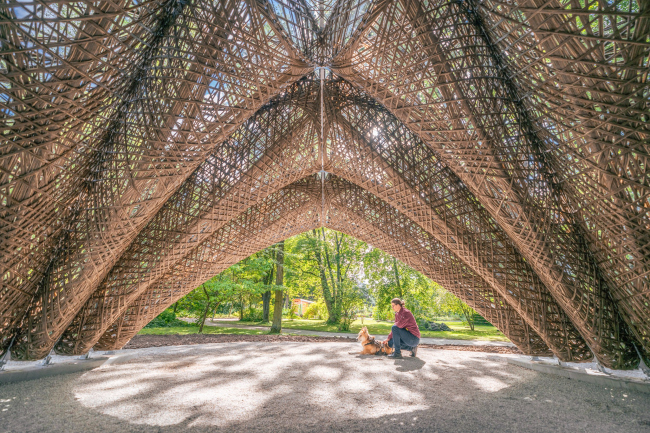

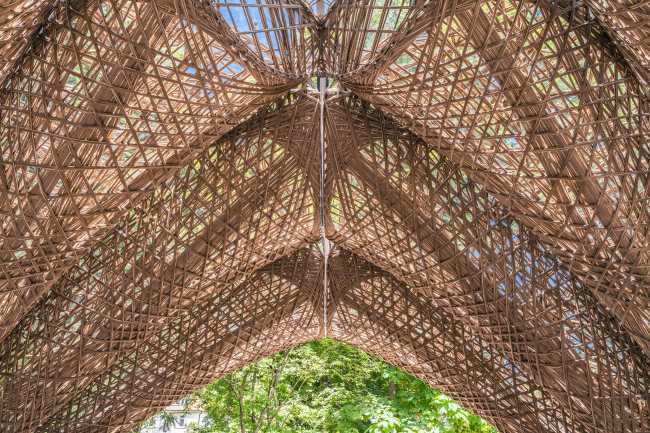

Преподаватели и студенты двух подразделений Штутгартского университета – Института вычислительного проектирования (ICD) и Института строительной конструкции и конструктивного проектирования (ITKE) – продолжают архитектурные изыскания на тему «подражания природе», в результате которых появляются разнообразные биомиметические конструкции, напоминающие – внешне и с точки зрения конструктива – экзоскелет жука, панцирь морского ежа, «домик» личинки моли или крыло божьей коровки. В этом году мультидисциплинарная команда, состоящая из архитекторов, инженеров и биологов, нашла вдохновение в строении суккулента – кактусовых стеблей: их полая, испещренная пучками древесных волокон сердцевина послужила прообразом для нового павильона, получившего имя livMatS.

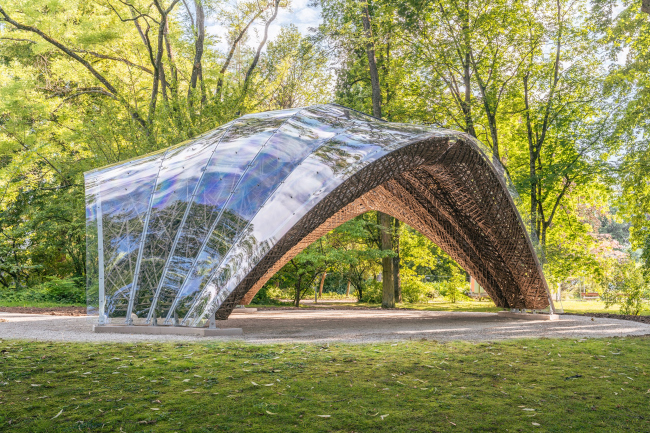

Павильон livMatS
Павильон livMatS
Фото © ICD/ITKE/IntCDC University of Stuttgart

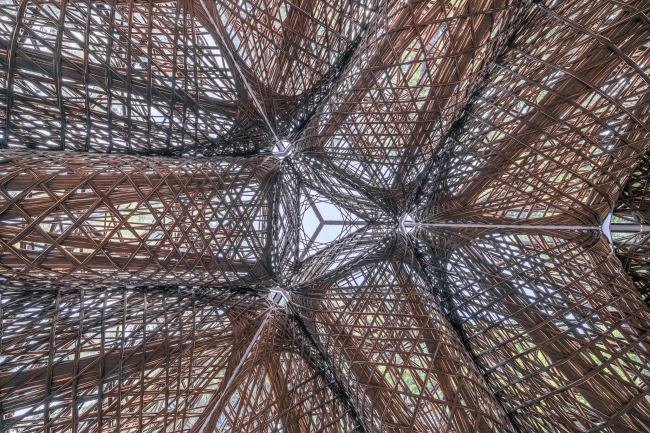

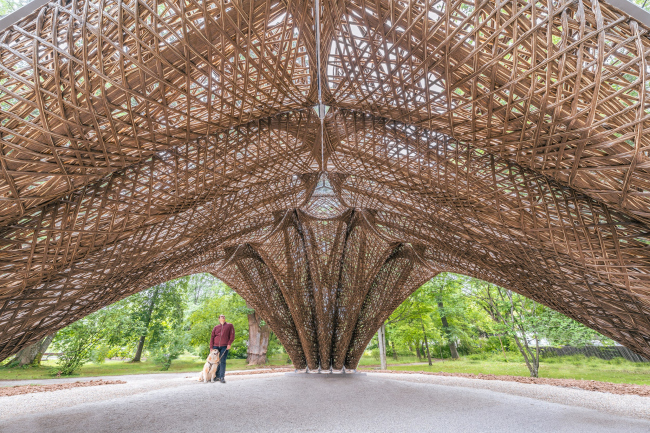

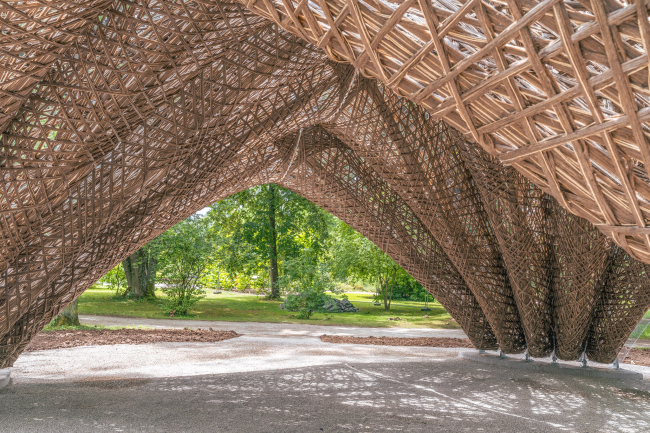

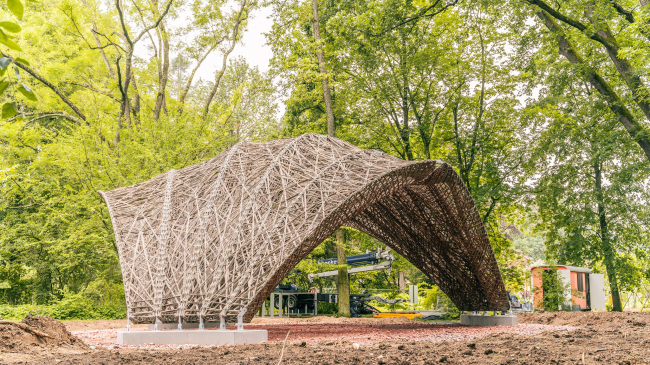

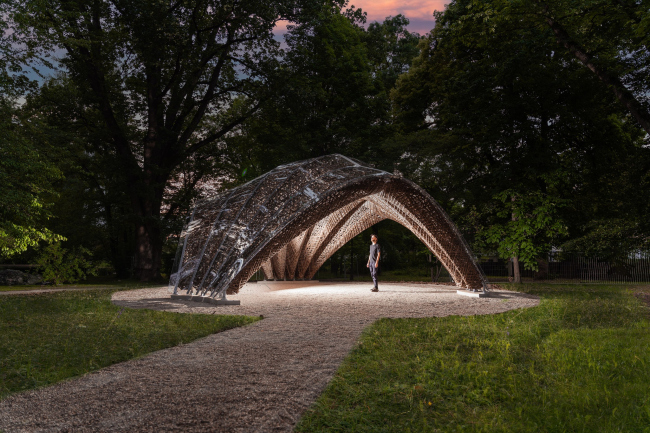

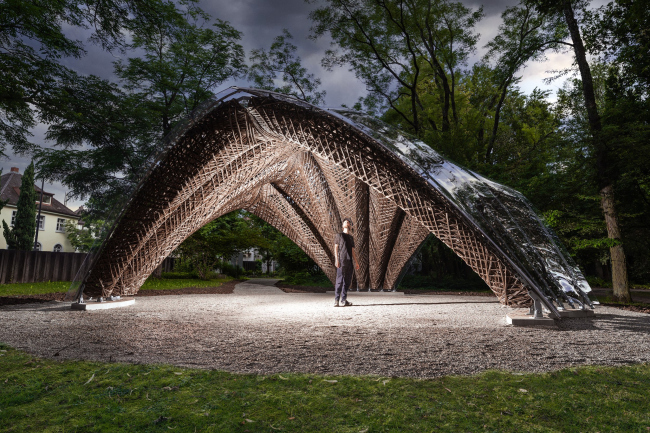

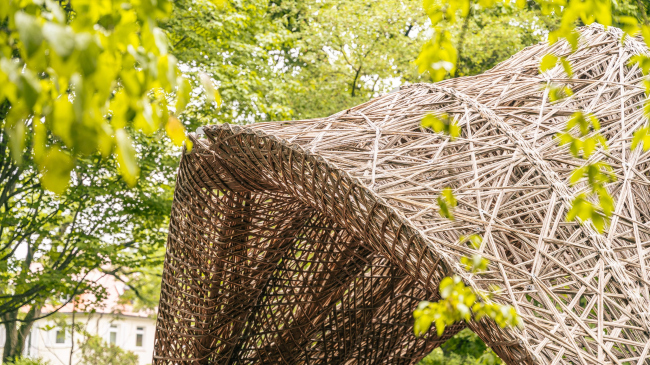

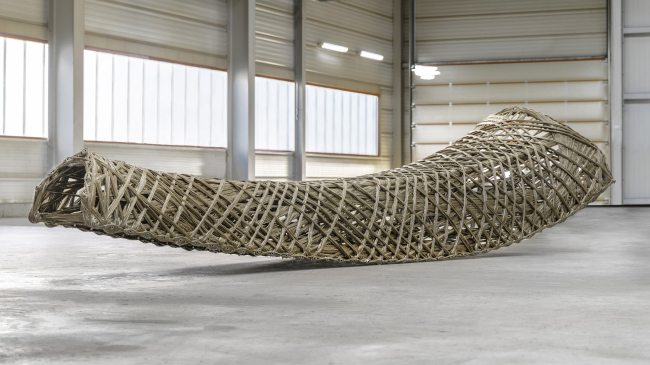

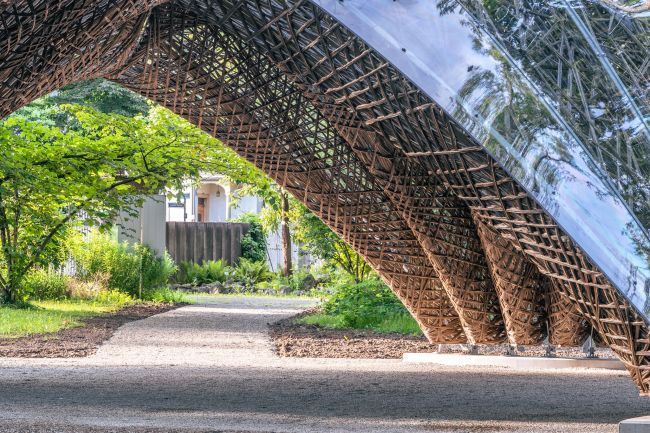

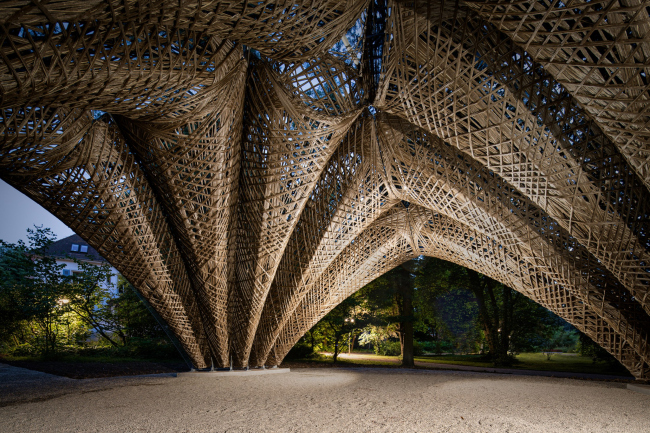

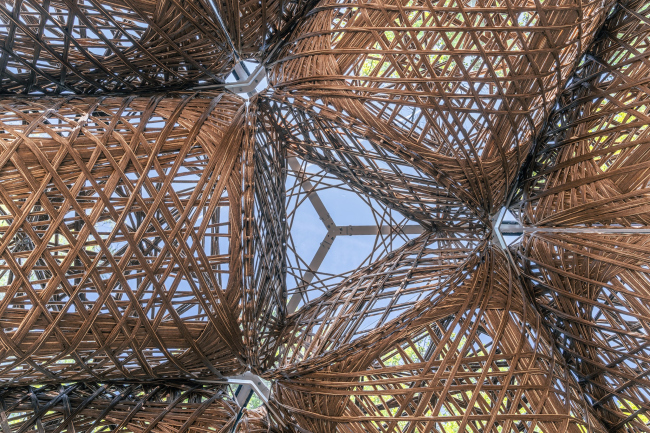

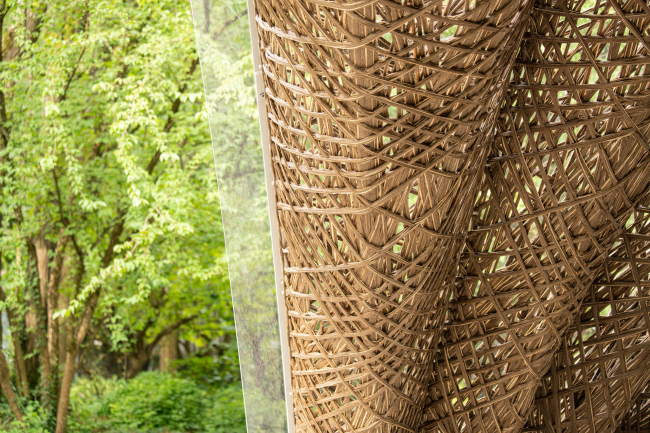

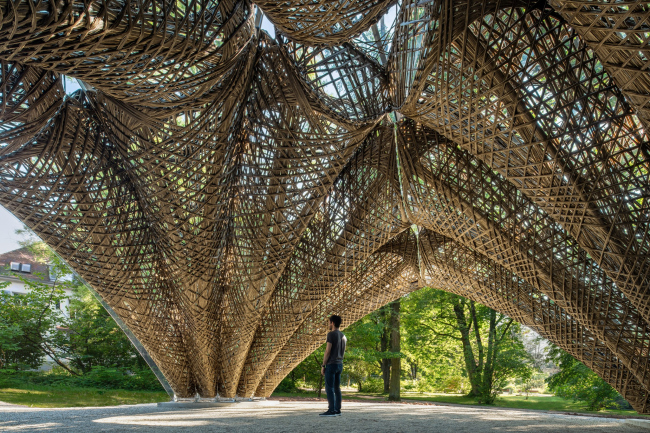

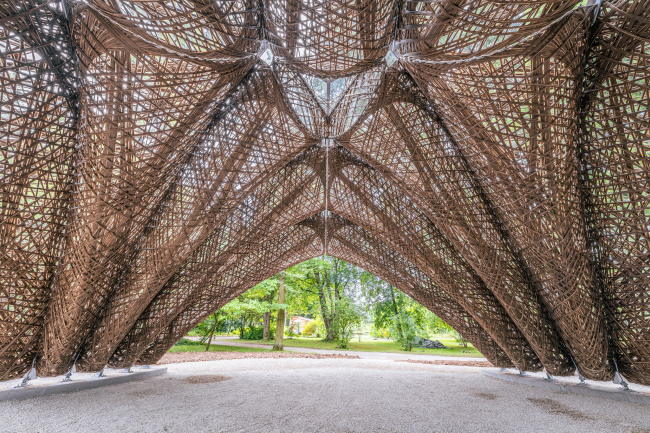

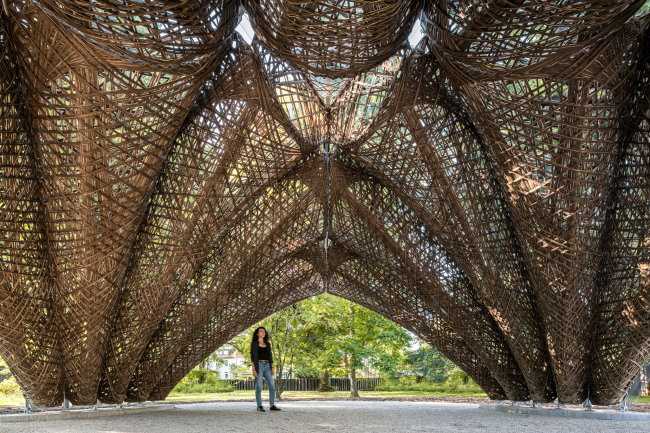

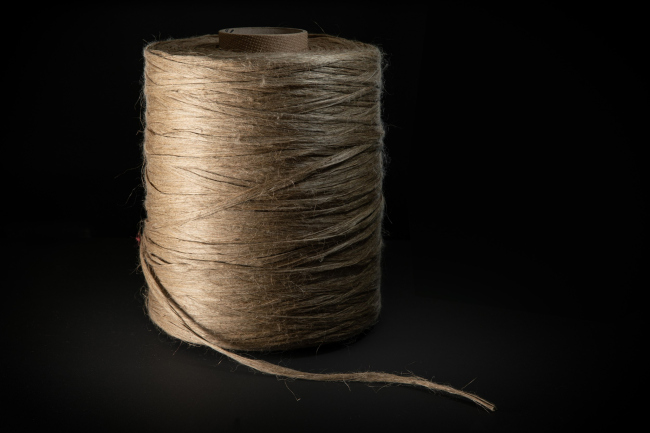

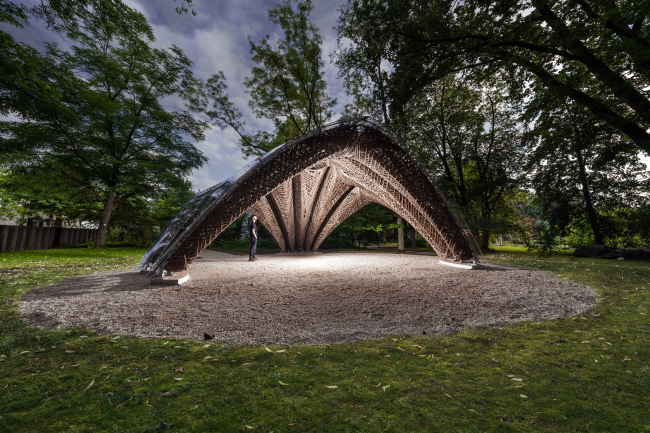

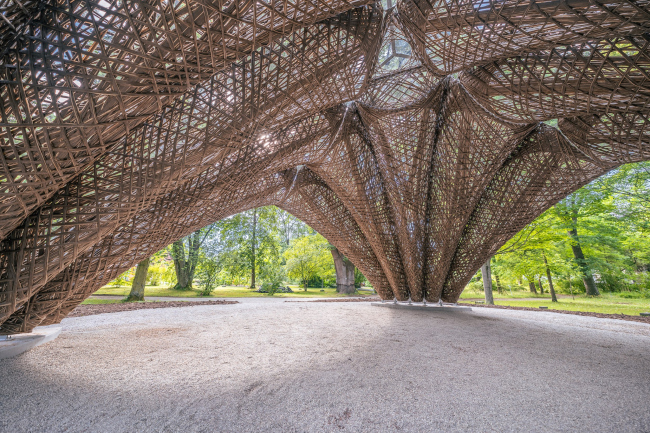

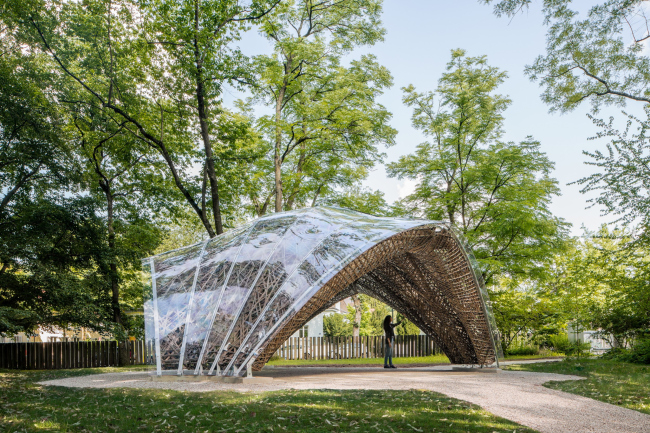

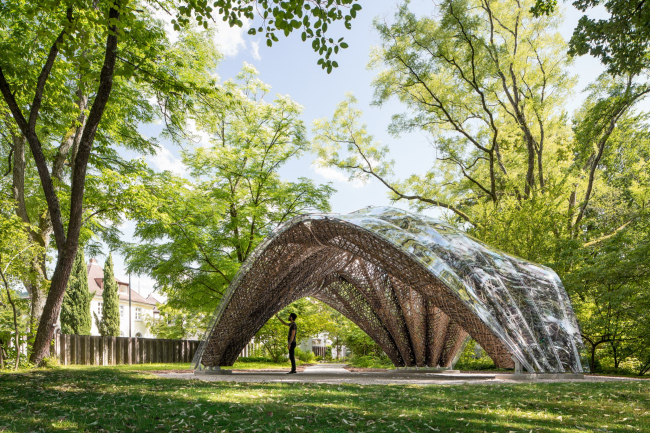

Легкое и прочное строение площадью 46 м2 состоит из 15 идентичных полых компонентов 4,5–5,5 м длиной, составляющих несущую конструкцию. Опорные элементы, а также замковый камень, венчающий сооружение, изготовлены из льняного волокна – полностью «возобновляемого», биоразлагаемого и легко доступного на территории Центральной Европы материала.

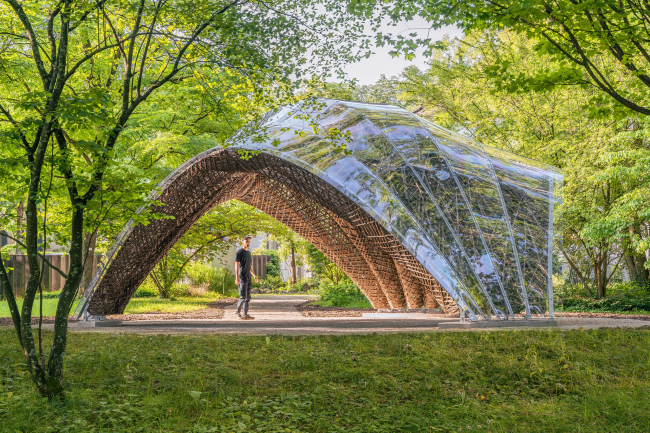

Павильон livMatS
Павильон livMatS
Фото © ICD/ITKE/IntCDC University of Stuttgart

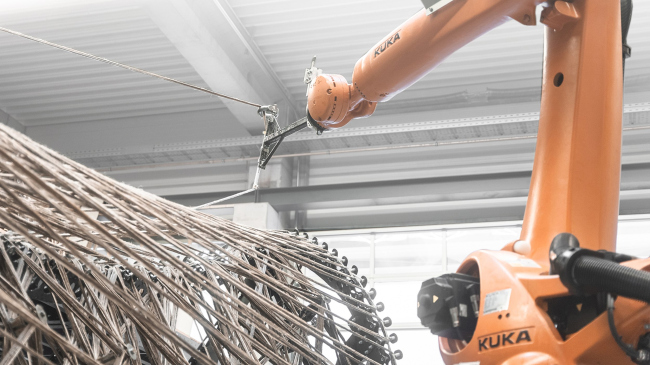

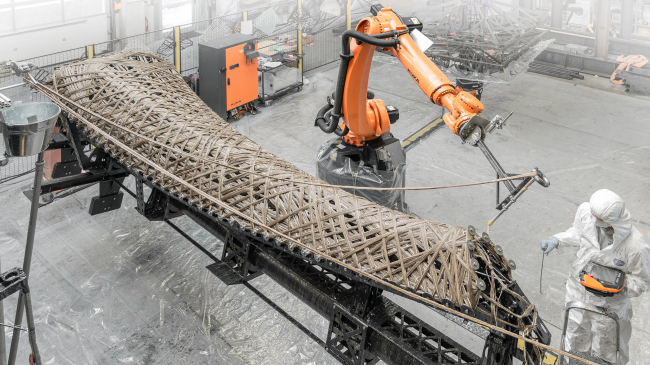

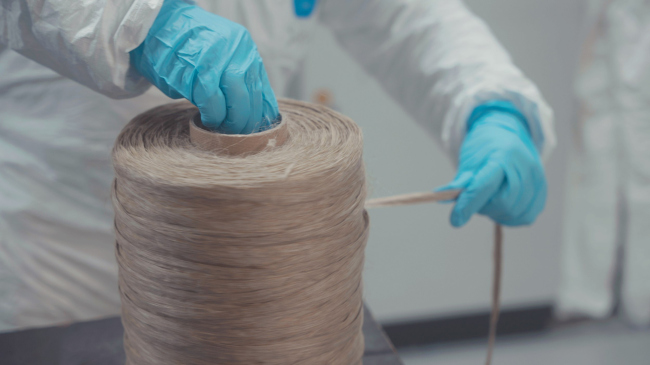

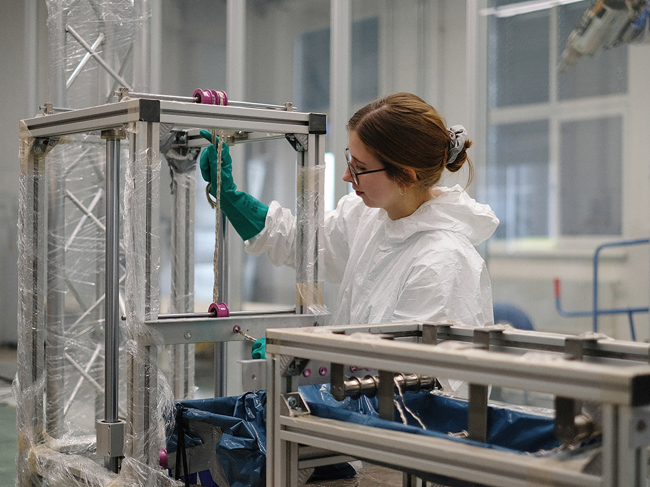

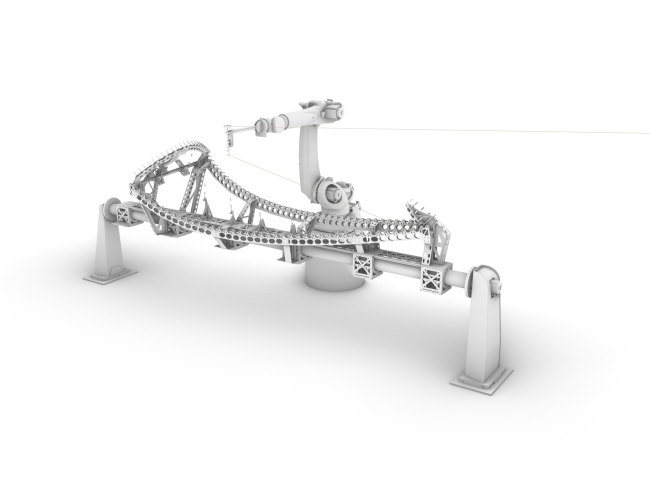

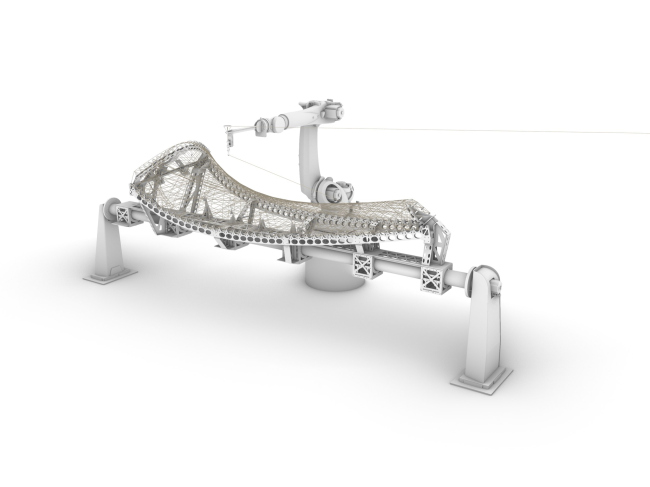

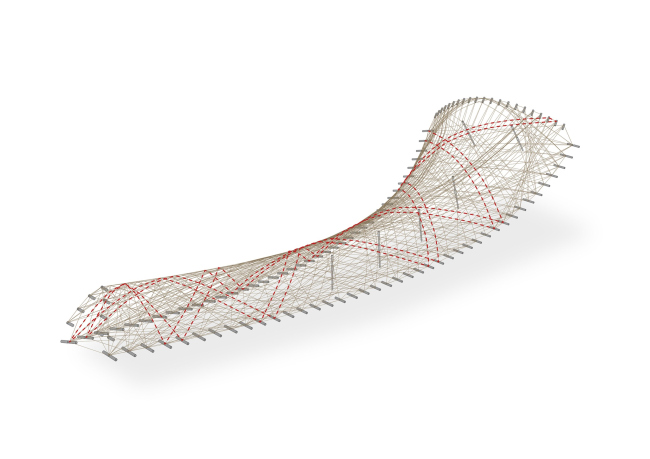

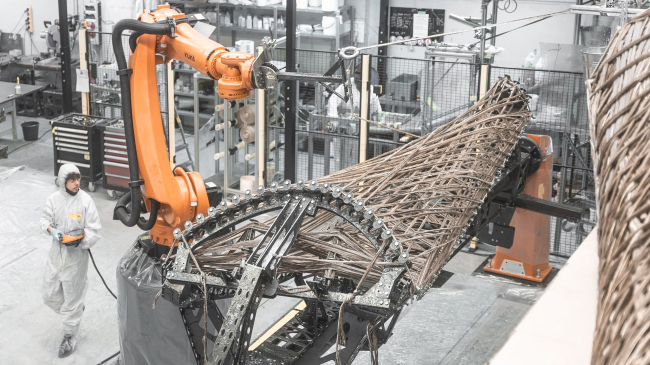

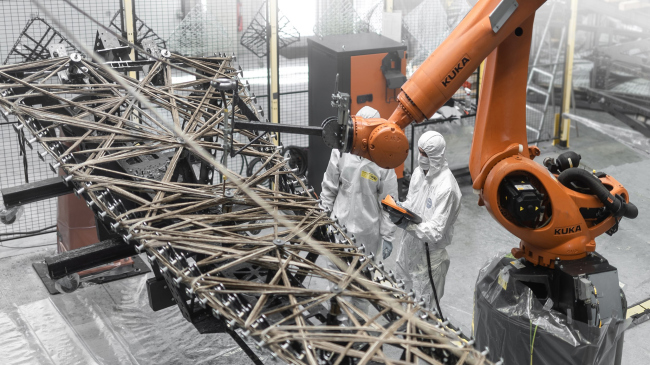

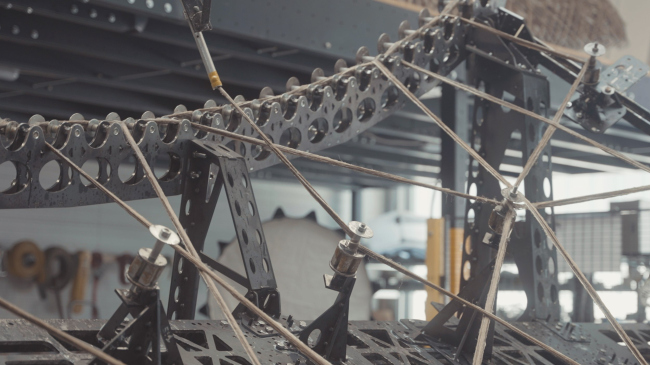

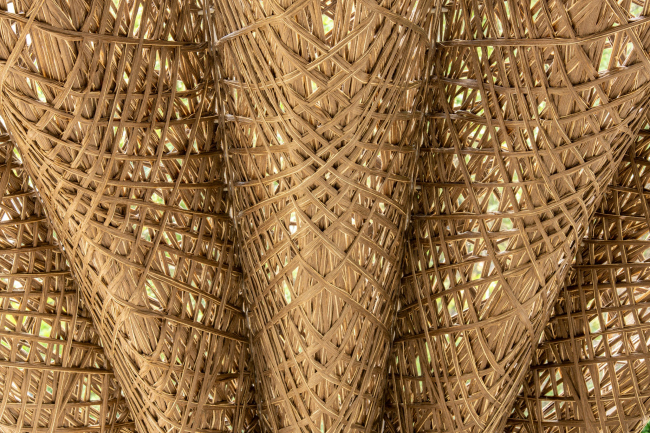

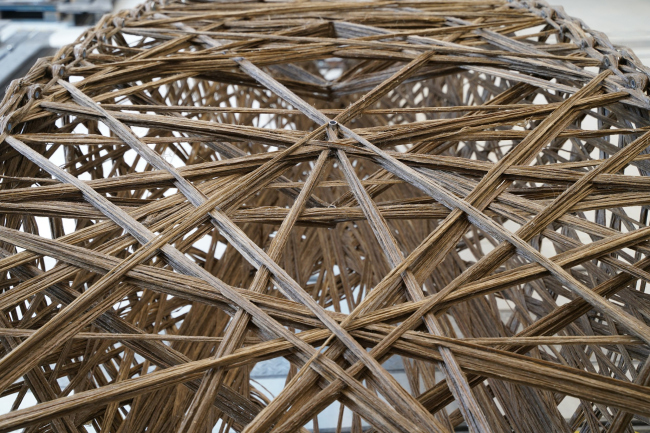

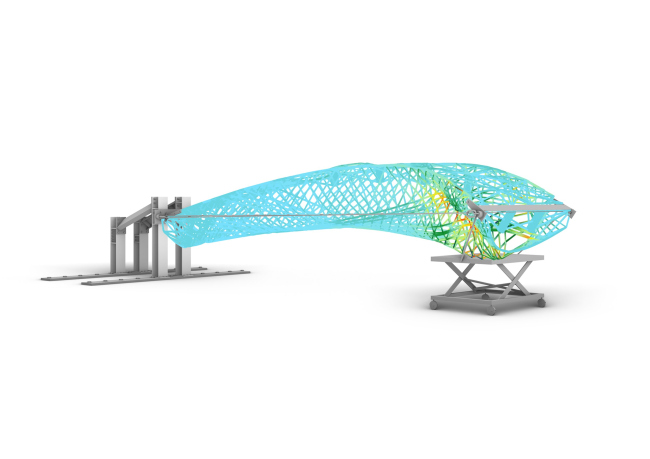

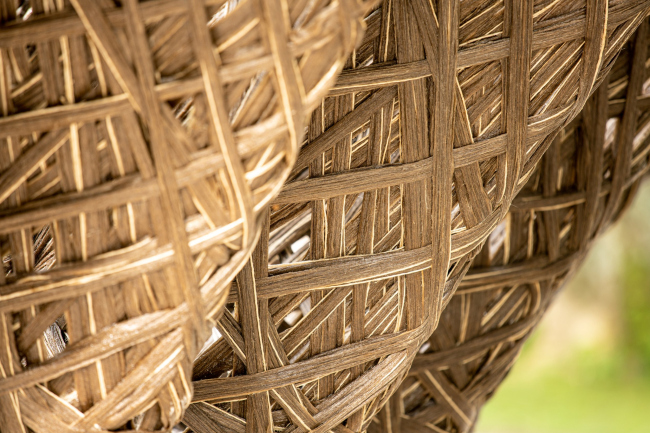

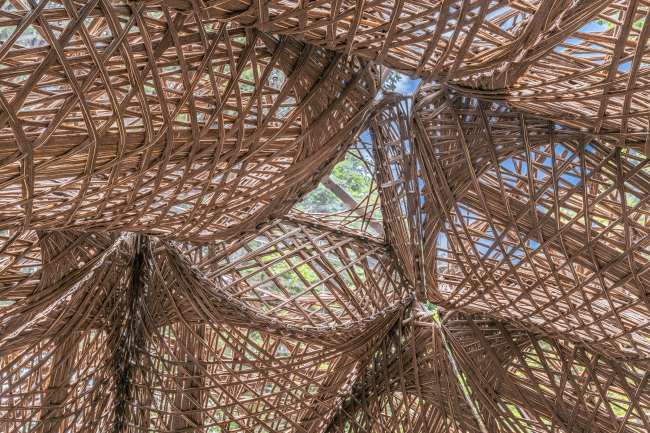

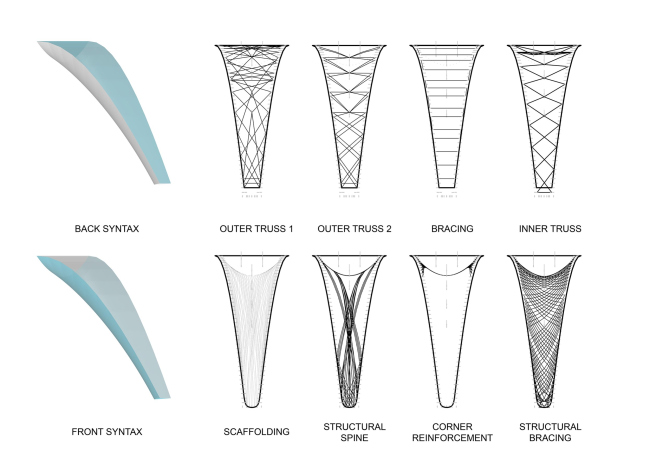

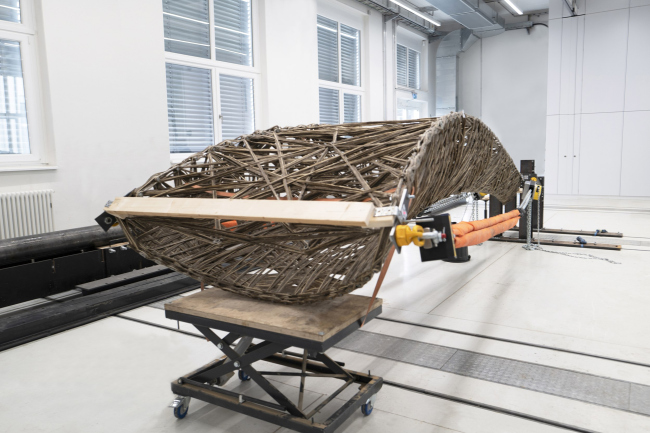

В изготовлении павильона непосредственное участие принимал робот KUKA – без него не обходится практически ни один экспериментальный проект Штутгартского университета. Он наматывал льняную «нить» на металлическую раму, которая впоследствии удалялась. Растительный «кокон» сохраняет свою форму, не деформируется и не распадается благодаря математически просчитанной схеме расположения волокон.
Павильон livMatS
Павильон livMatS
Фото © ICD/ITKE/IntCDC University of Stuttgart

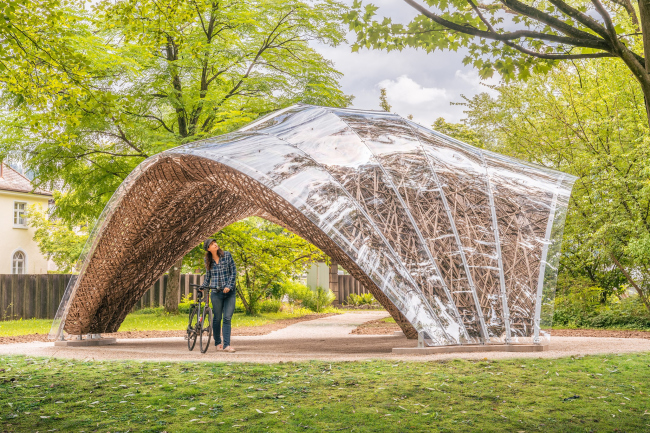

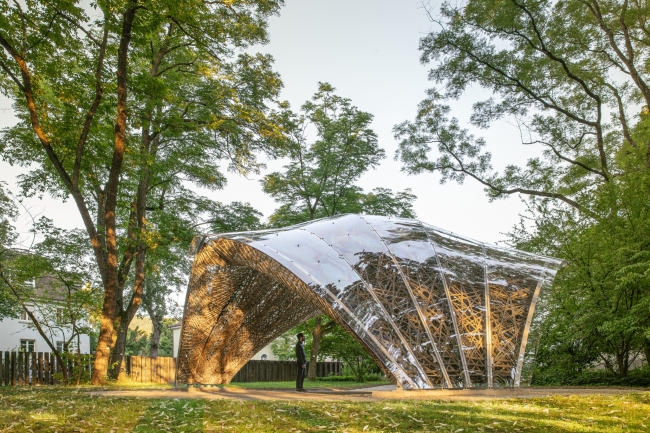

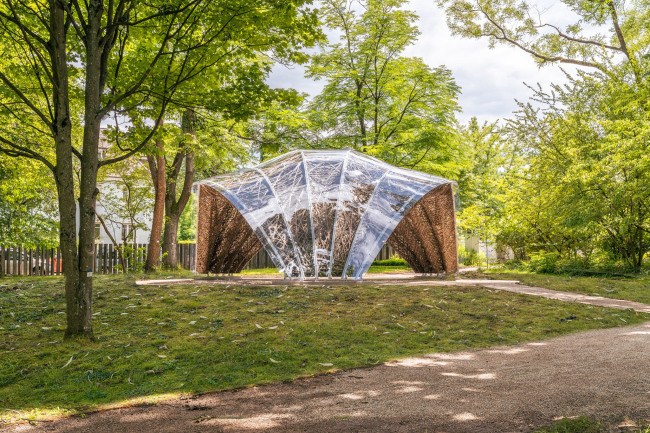

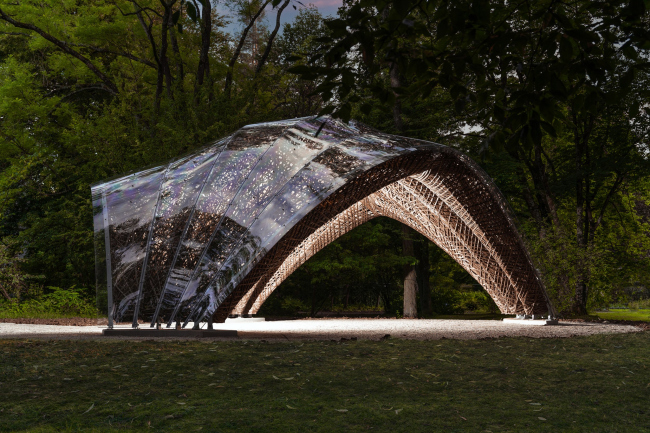

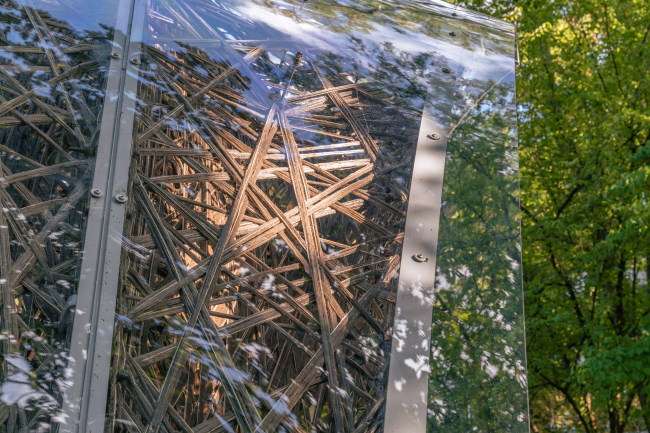

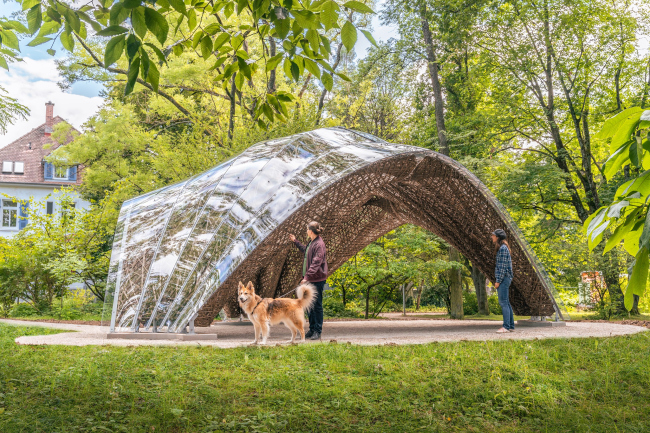

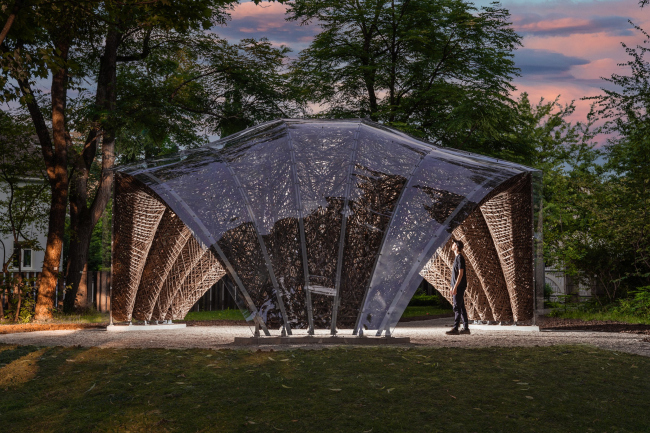

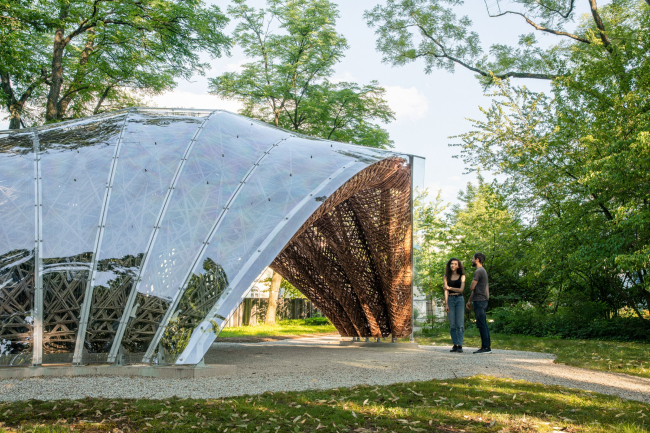

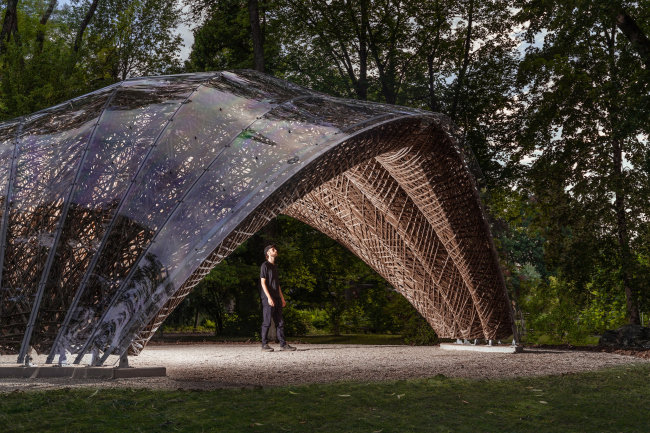

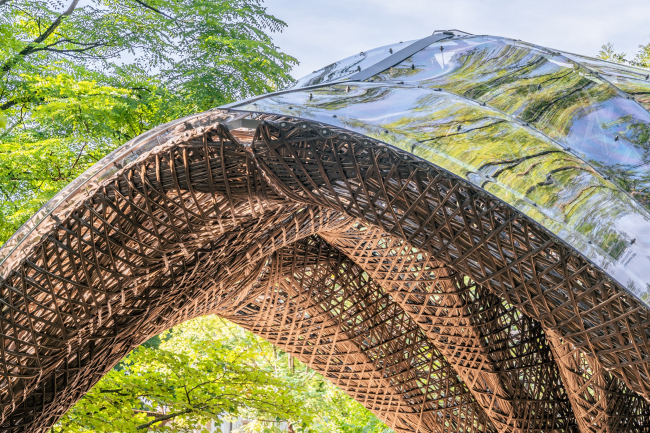

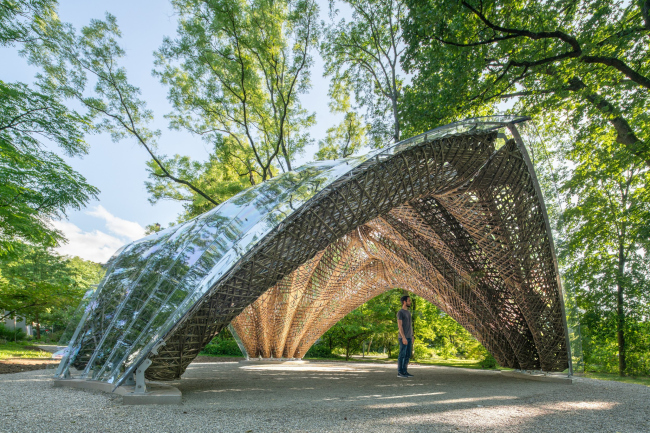

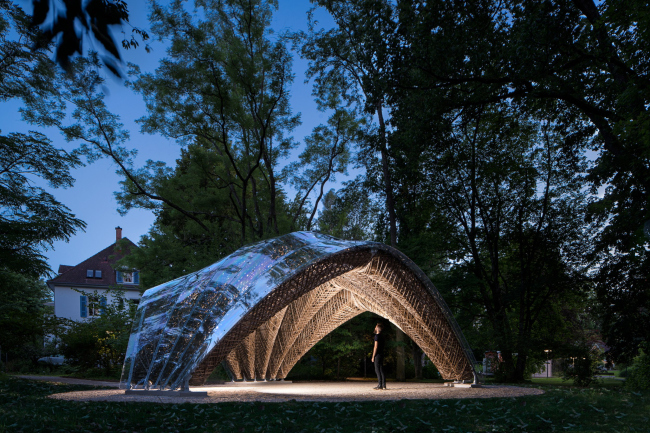

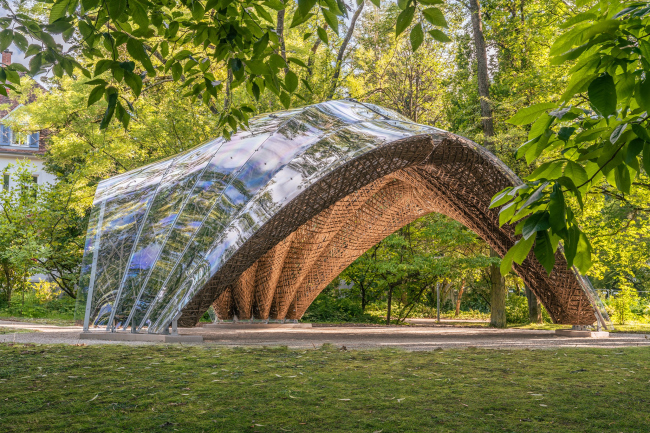

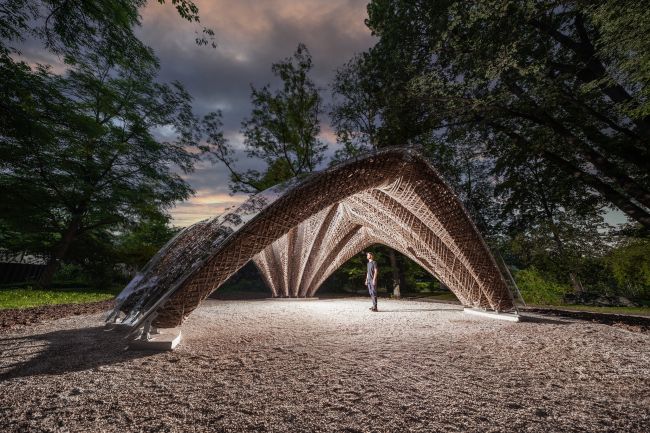

Сверху павильон накрыт водонепроницаемой поликарбонатной оболочкой, защищающей растительные компоненты от вредных осадков и УФ-излучения. Общий вес «домика» livMatS – чуть больше 1,5 тонн.
Павильон livMatS
Павильон livMatS
Фото © ICD/ITKE/IntCDC University of Stuttgart

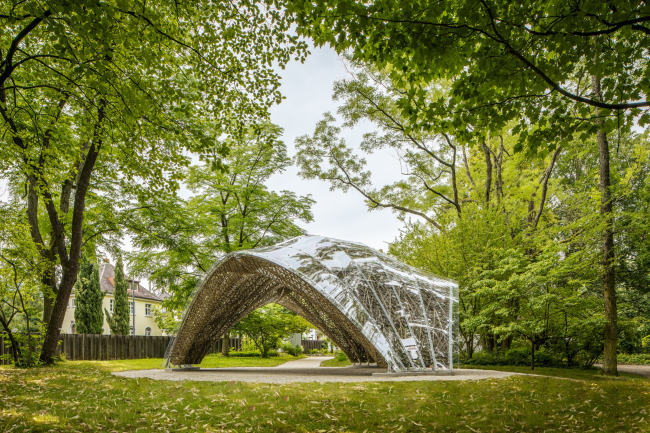

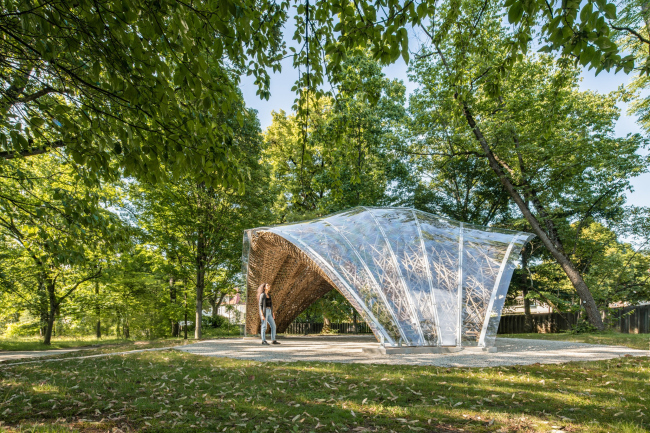

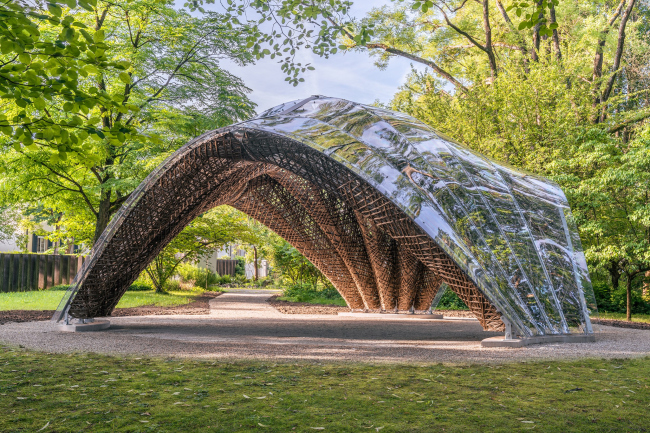

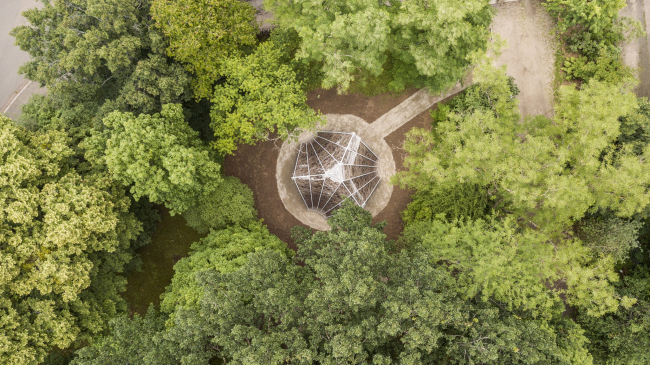

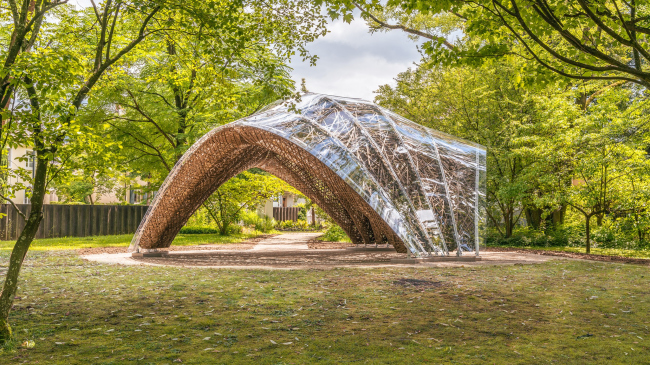

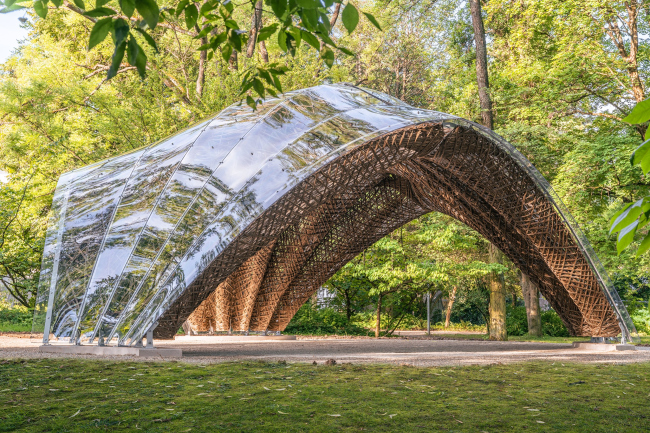

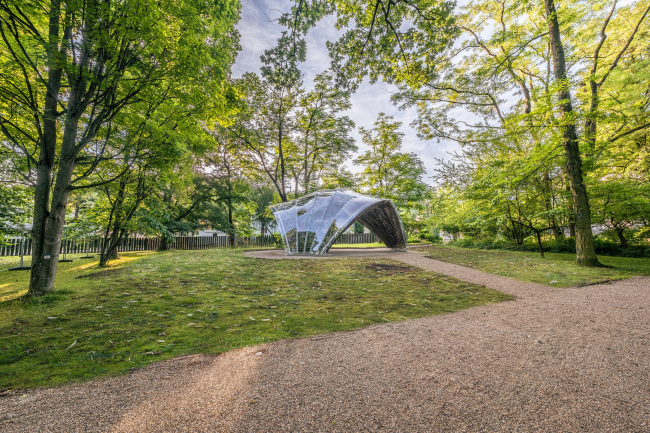

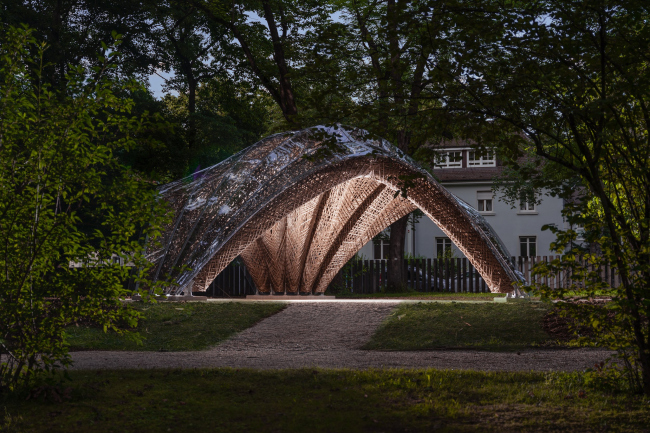

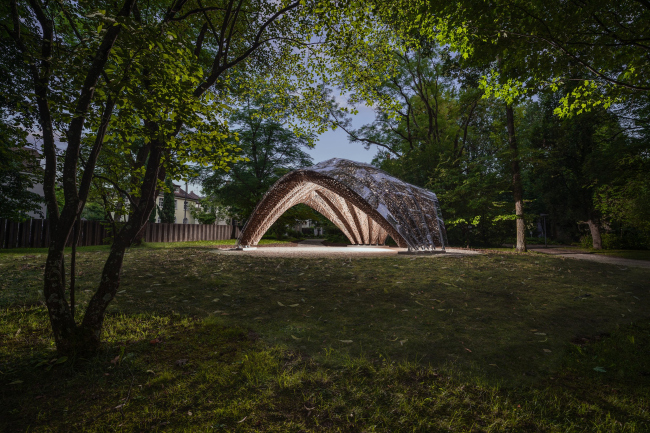

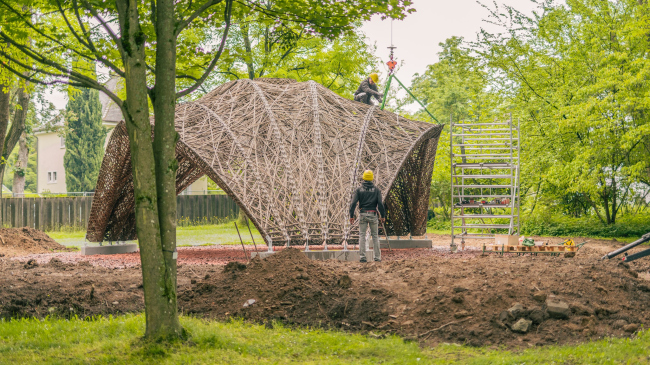

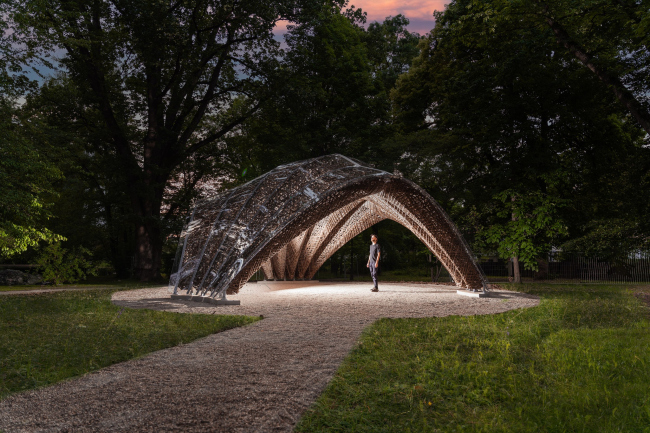

Биомиметическое сооружение установили на территории ботанического сада Фрайбургского университета. Его собираются использовать как одну из лекционных аудиторий вуза.
