Мост на 14 000 «лампочек» |
|
|
Алина Измайлова |
|
| Объект: | |
| Пешеходный мост компании TRUMPF | |
| Адрес: | |
| Германия, None, | |
|

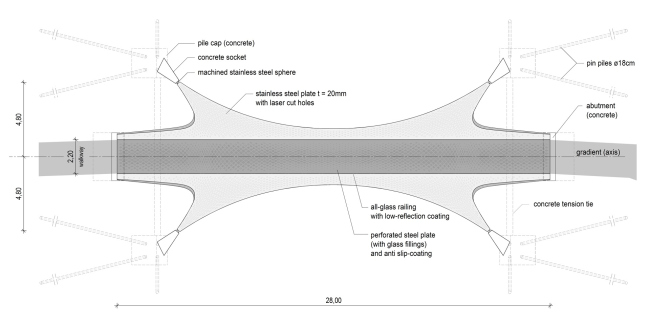

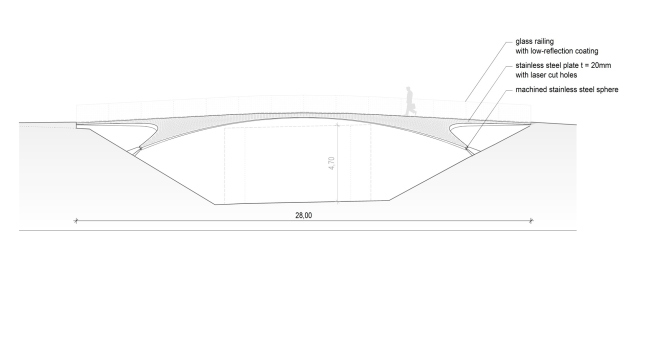

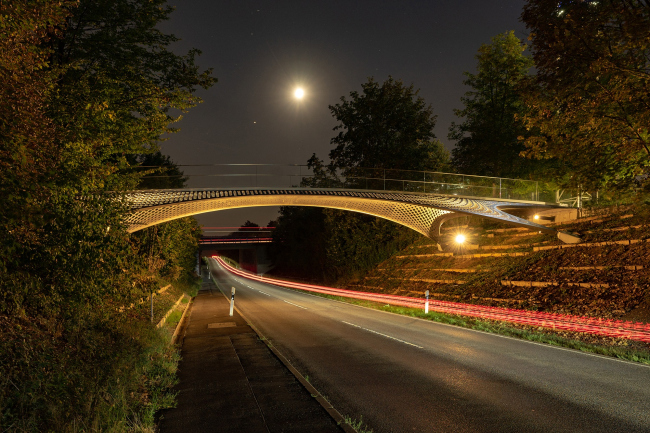

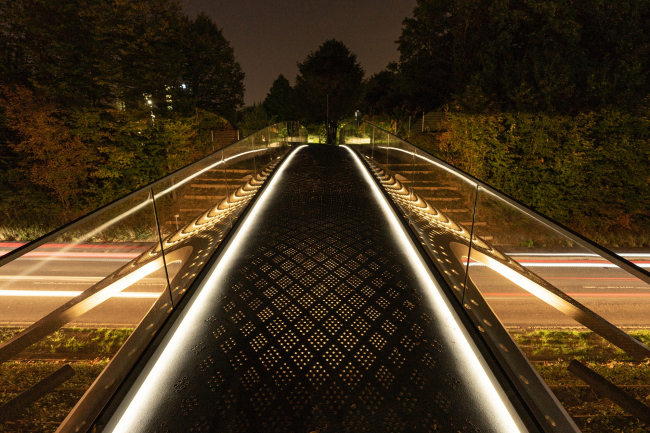

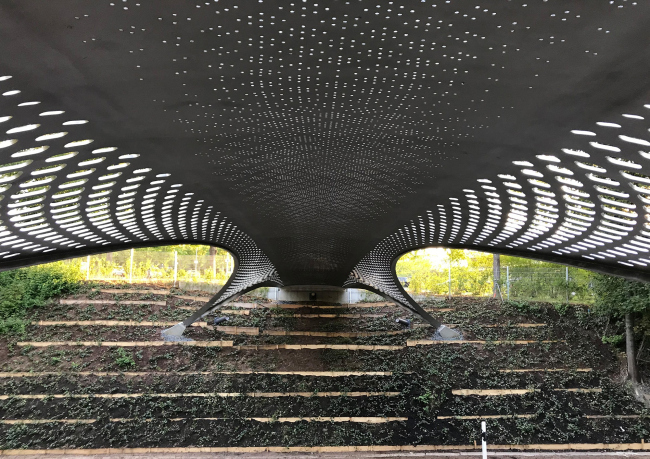

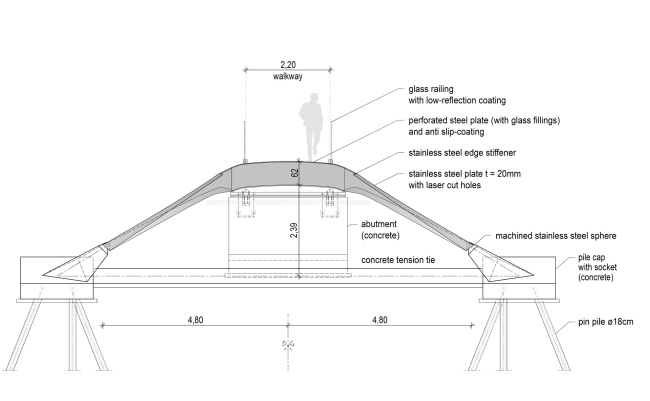

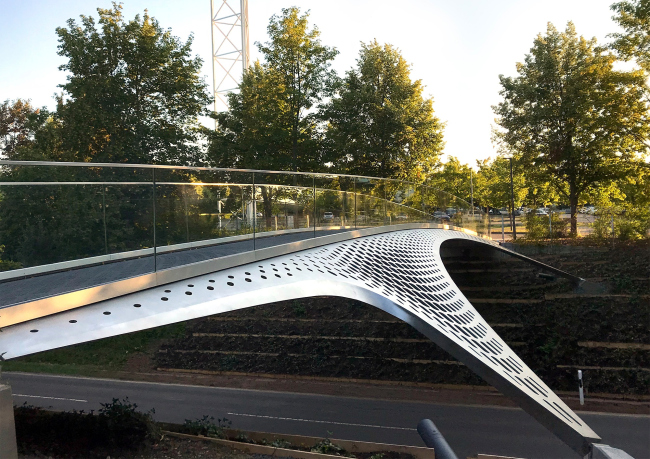

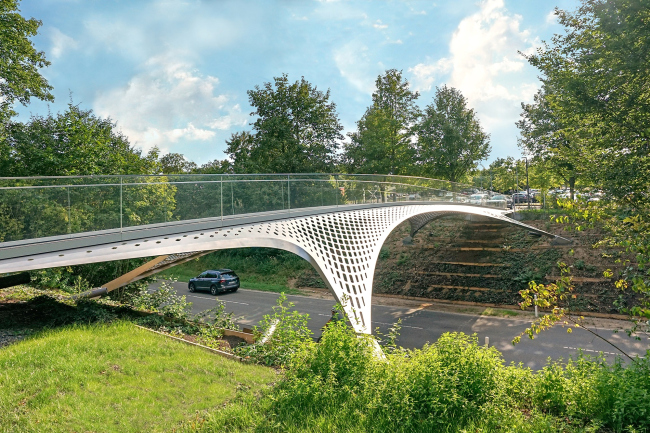

Пешеходный мост близ Штутгарта получил эффектный облик благодаря единству пролетного строения и опорной конструкции. Проект разработан инженерами schlaich bergermann partner. Пешеходный мост, спроектированный инженерами schlaich bergermann partner, находится в Дитцингене, на территории штаб-квартиры компании Trumpf, выпускающей металлообрабатывающие станки и лазерную технику. Пролет длиной 28 метров соединяет две производственные площадки, разделенные автомобильной дорогой: эта трасса расположена на 4,7 метров ниже пешеходного полотна.  Пешеходный мост компании TRUMPFФото © schlaich bergermann partnerМост примечателен тем, что его опорные части и пролетное строение неделимы, а сама конструкция подобно мембране работает на сжатие и растяжение, а не на изгиб. Пешеходы передвигаются прямо по металлическому «каркасу» шириной 2,2 метра, покрытому антискользящим материалом.  Пешеходный мост компании TRUMPFФото © schlaich bergermann partner/Andreas SchnubelОболочка изготовлена из гнутых листов нержавеющей стали Duplex с мелкозернистой структурой (S460), материал был выбран из-за высокой коррозионной стойкости и привлекательного внешнего вида. Толщина пластин составляет всего 2 см. Края стальных листов оболочки красиво загнуты – но сделано это для усиления жесткости всей конструкции (ребра жесткости). Опоры погружены в фундаментные стаканы из железобетона, попарно соединенные швеллерами. Нагрузку от строения на грунт передают микросваи, их диаметр составляет менее 18 см.  Пешеходный мост компании TRUMPFФото © schlaich bergermann partnerОтверстия в опорных частях моста, вырезанные с помощью лазерных станков фирмы Trumpf, помогли сделать сооружение физически и визуально более легким. Поверхность пролетного строения также покрыта отверстиями, но меньшего размера – их насчитывается более 14 000. Просветы заполнены стеклянными заглушками, в результате каждое сквозное отверстие превращается в отдельный источник света для тех, кто проезжает под мостом. Легкость сооружения подчеркивают прозрачные антибликовые перила, выполненные из закаленного стекла.  Пешеходный мост компании TRUMPFФото © schlaich bergermann partner/Andreas Schnubel Пешеходный мост компании TRUMPFФото © schlaich bergermann partner/Andreas Schnubel Вид сбоку. Пешеходный мост компании TRUMPFИзображение © schlaich bergermann partner Вид сверху. Пешеходный мост компании TRUMPFИзображение © schlaich bergermann partner Поперечный разрез. Пешеходный мост компании TRUMPFИзображение © schlaich bergermann partner Пешеходный мост компании TRUMPFИзображение © schlaich bergermann partner |
|
