Необычная кровля на здании фармацевтической компании KirschPharma HealthCare

Объект:
Здание фармацевтической компании Kirsch Pharma HealthCare
Адрес:
Германия,
Мастерская:
RHEINZINK
Авторский коллектив:
Stefan Antoni Saota, Krüger Consult GmbH

Балдахин из титан-цинка на здании Kirsch Pharma HealthCare

Большие ромбы из тёмно-серого титан-цинка RHEINZINK-prePATINA schiefergrau различного формата формируют внешний вид необычной кровли, похожей на балдахин или навес. Эксклюзивная архитектурная идея была реализована в экспрессивную конструкцию при помощи 3D-моделирования, точного плана разделения поверхности и высококачественного монтажа.

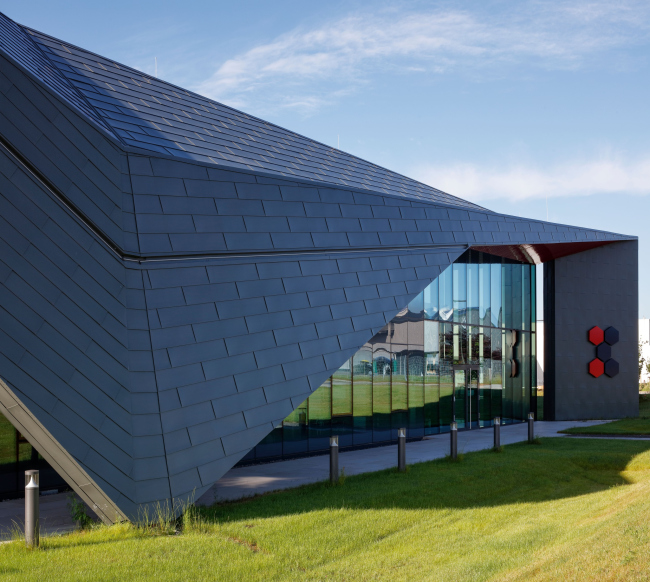

Здание фармацевтической компании Kirsch
Pharma HealthCare
Здание фармацевтической компании Kirsch Pharma HealthCare
Фото предоставлено компанией RHEINZINK

И теперь новое производственное отделение компании Kirsch Pharma HealthCare в Биссендорфе встречает посетителей необычной крышей, которая как крыло или как огромный балдахин, задрапированный разноформатными изогнутыми элементами из тёмно-серого титан-цинка прилегает к верхней и внешней поверхности здания. При приближении, глаз невольно цепляется за новые и новые линии, гармонично переходящие друг в друга.

И перед самым входом открывается неожиданная деталь: тёмно-серый балдахин переходит в ярко-красную подложку из трапециевидных алюминиевых листов, которая продолжается как потолок внутри фойе. Концепция кровли от архитектурного бюро SAOTA (ЮАР) реализована совместно немецкими архитектурными бюро Krüger Consult GmbH и SKAI GmbH.

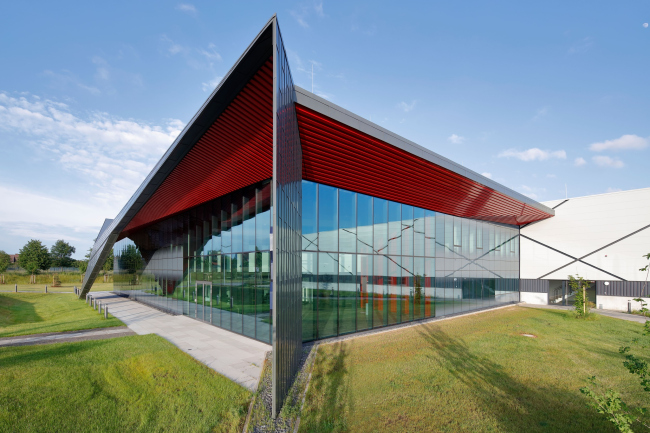

Здание фармацевтической компании Kirsch
Pharma HealthCare
Здание фармацевтической компании Kirsch Pharma HealthCare
Фото предоставлено компанией RHEINZINK

Под внешне лёгким и даже летящим покрытием из титан-цинка скрываются мощные стальные фермы, Стальная подконструкция навеса шириной около 44 м и высотой чуть менее 9,5 м в самой высокой точке, слева упирается в пол, справа в железобетонную стеновую опору и сверху закреплена к кромке здания. Сложная геометрия поверхности была структурирована благодаря 3D-моделирования и разделена на 38 сегментов.

Ещё одним структурирующим элементом поверхности является система внутренних водосточных и световых желобов. Во-первых, они собирают воду с различных участков крыши и направляют ее в большой водосборник над левым упором, откуда она сливается в землю по двум водосточными трубами, расположенным под облицовкой. С другой стороны, внутренние желоба являются элементами дизайна, которые в темное время суток за счёт встроенных светодиодов создают выразительные линии поверхности.

Проектировщики детально разработали 3D-модель с разделением площадей под облицовку большими ромбами RHEINZINK и устройство подконструкции. Тонкость планировки заключалась в том, что в общем виде ромбы должны создавать гармоничное и завершённое впечатление, независимо от наклона и геометрии каждого элемента поверхности. Для этого стыковочные швы ни в коем случае не должны быть перекрестными. Определенная ирония заключалась в том, что для достижения визуальной ровности поверхности были использованы разноформатные ромбы. Самые широкие ромбы расположены на опорной стене справа размером 362x1470 мм, на основных поверхностях над точкой упора в пол – средний размер 320x1486 мм, и на небольших поверхностях – самый маленький размер ромбов 286x1486 мм.

Благодаря тщательному разделению площадей поверхности на сегменты почти половина используемых больших ромбов различных размеров были заказаны на производстве в качестве готовых элементов. Уже с завода ромбы имеют необходимые кромки для крепления и готовы к монтажу. При укладке снизу вверх ромбы монтируются в переднюю кромку предыдущего ряда и верхняя часть ромба крепится кляммерами к подконструкции.

Там, где не было готовых стандартных ромбов, специалисты-кровельщики использовали припасовочные элементы, которые по бокам имеют гладкий край и обрезаются по нужным размерам прямо на стройплощадке. Некоторые ромбы все же необходимо было изготовить по нужным размерам прямо на стройплощадке. Безусловно, это требует больше трудозатрат, но имеет преимущество в том, что можно внести очень индивидуальные коррективы.

Тёмно-серый и ярко красный: постоянная игра цветов

В дополнение к планировке разделения площадей поверхности и гармоничному изображению укладки снаружи, красная подложка крыши также была особой проблемой. Это были не обычные трапециевидные панели, которые всего лишь нужно было прикрутить к подконструкции. Сначала был смонтирован ровный базовый лист, на который затем были установлены индивидуально изготовленные и окрашенные профили. Это позволило точно повторить форму облицовки из разноформатных ромбов на потолке внутри фойе.

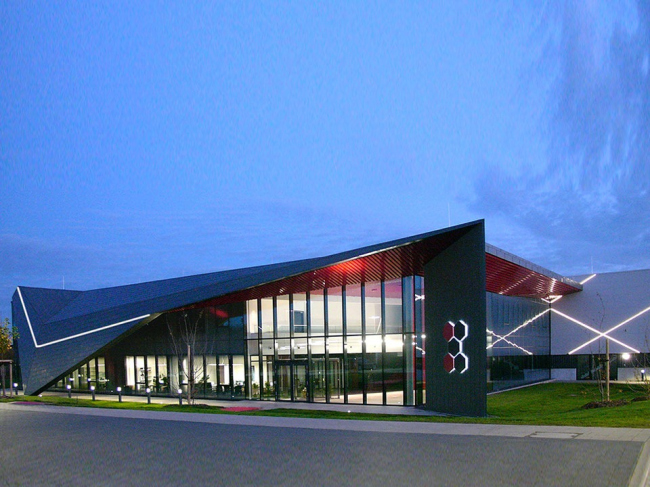

Здание фармацевтической компании Kirsch
Pharma HealthCare
Здание фармацевтической компании Kirsch Pharma HealthCare
Фото предоставлено компанией RHEINZINK

На правой опорной стене посетителей приветствует логотип компании в цветовой гамме темно-серых ромбов из титан-цинка и красной алюминиевой подложки. Внешний вид и эстетика обоих материалов характеризуются высоким уровнем проектной подготовки, а также высококачественным монтажом. Результат оправдывает приложенные ресурсы: Kirsch Pharma HealthCare приобрело уникальную в архитектурном плане входную группу, сочетающую в себе качество и современность, к которым всегда стремится любой специалист по фармацевтике и биотехнологиям.

Выбранный материал в технике больших ромбов с патинированной поверхностью гарантирует, что этот внешний вид сохранится на долгие времена. Поскольку продуктовая линейка RHEINZINK-prePATINA имеет естественную поверхность в типичном для цинка оттенке патины. Это поверхность без покрытия и без окраски. Благодаря специальному процессу травления, разработанному RHEINZINK, уже на заводе поверхность приобретает тёмно-серый цвет патины, который очень близок к более позднему естественному образованию патины на здании. Долговечная и не требующая ухода поверхность RHEINZINK отвечает самым высоким критериям экологичного строительства, что было важным аргументом при выборе материала.
Здание фармацевтической компании Kirsch
Pharma HealthCare
Здание фармацевтической компании Kirsch Pharma HealthCare
Фото предоставлено компанией RHEINZINK

Архитектурная концепция: Stefan Antoni Saota, Кейптаун, Южная Африка
Архитектор: Krüger Consult GmbH, Burgwedel mit SKAI GmbH Wedemark, Германия
Работа с титан-цинком RHEINZINK: Dachbau Stassfurt GmbH, Staßfurt, Германия
Подробнее о технологии: https://www.rheinzink.ru/
