В Тяньцзине построили музей-«волну» по проекту шанхайского бюро Lacime Architects

Алина Измайлова

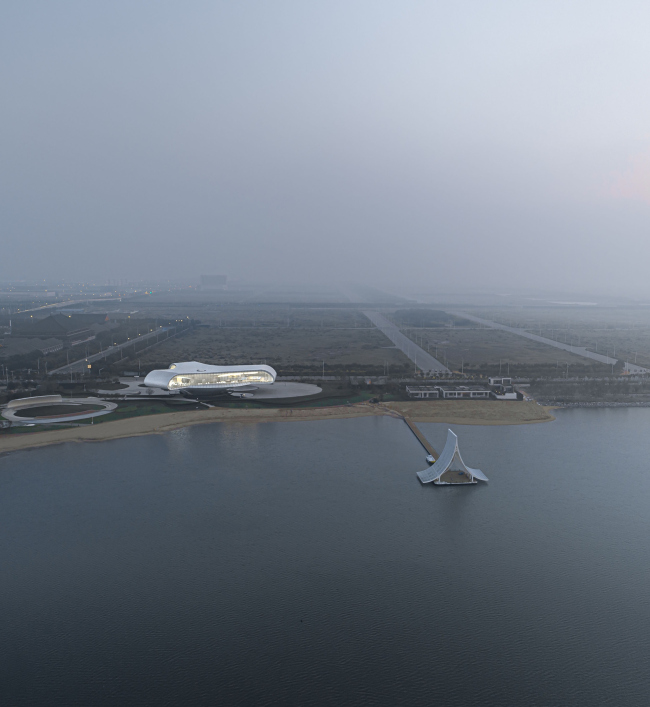

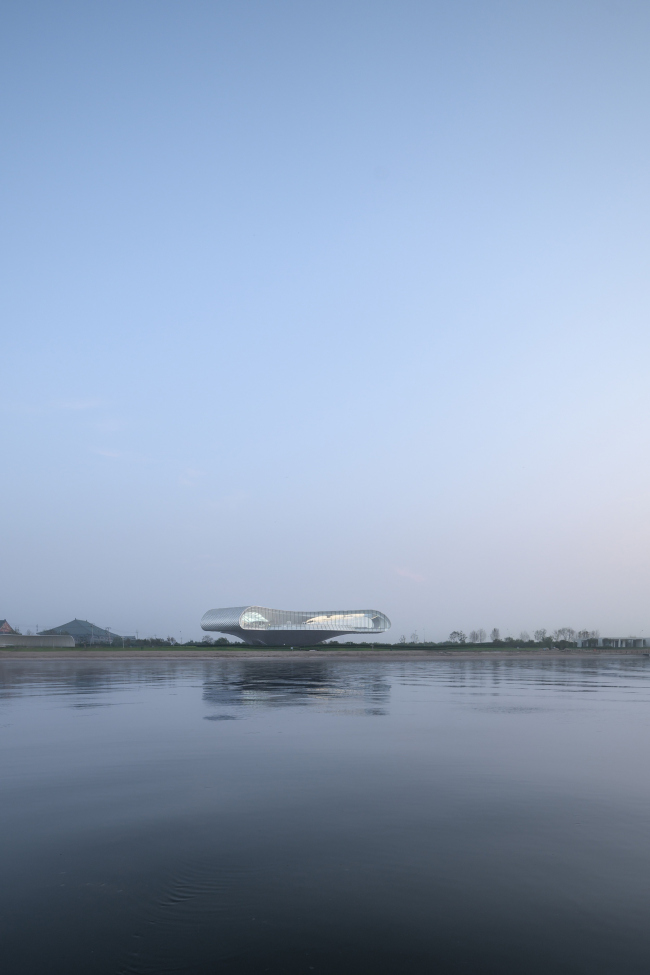

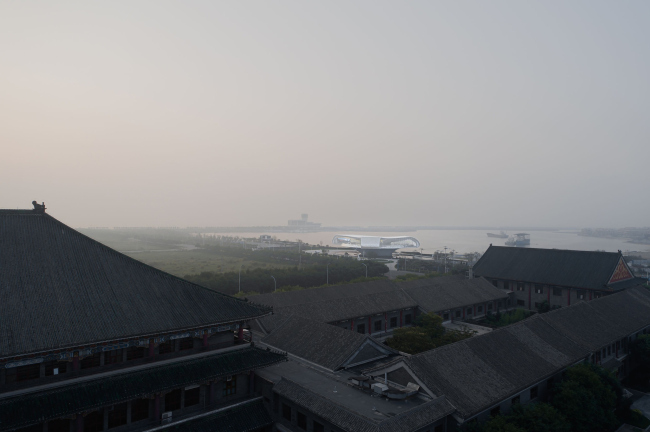

Волна на пике своего величия – примерно такое впечатление производит новый выставочный центр, построенный в Тяньцзине по проекту шанхайского бюро Lacime Architects. Здание площадью около 3500 м2 находится в самом сердце экономического пояса зоны Бохайского залива, в непосредственной близости от военно-морского музея и парка культуры, посвященного богине Мацзу. «Прекрасные географические условия делают [эту территорию] уникальным местом для выставок и впечатлений», – объясняют шанхайские архитекторы.

Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© CAAI

Общая площадь проектируемой территории составила 31500 м2: помимо трехэтажного музея-«волны» выставочную зону формирует театр под открытым небом и общественное пространство рядом с ним.
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI

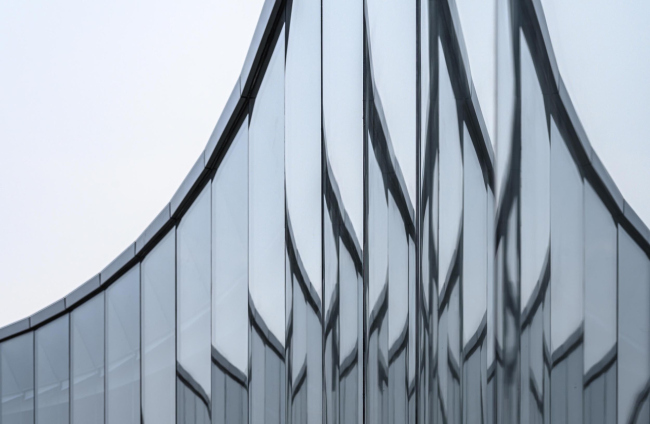

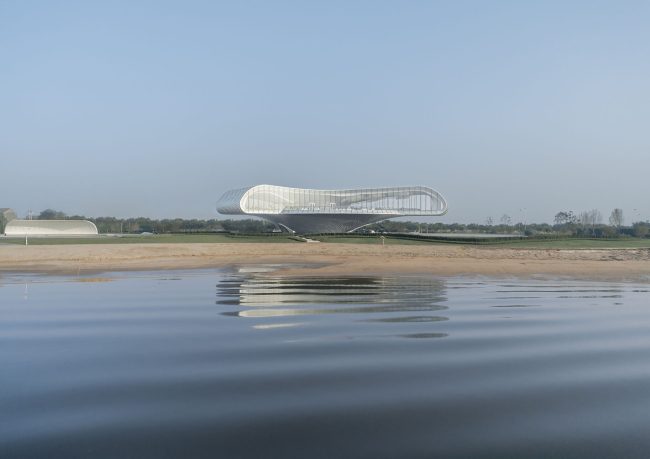

На создание «водного» сюжета архитекторов Lacime Architects вдохновила близость залива Бохайвань: музейный комплекс стал местом, где встречаются две стихии, море и земля. Отсылка к этому базовому для китайской культуры образу присутствует не только в объеме, но и в деталях интерьера, данных в различных «толкованиях»: в вестибюле посетителей встречает «водопад», глянцевый пол на третьем этаже напоминает гладь водоема – впечатление усиливают блики света, отражающиеся на поверхности потолка, – а панорамное окно высотой 8 метров «впускает» в это пространство настоящее море.
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI

При строительстве музея высотой 30 метров не было задействовано ни одной колонны: все здание держится на тонкостенной оболочке; конструкцию уравновешивают три консольных выступа.
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI

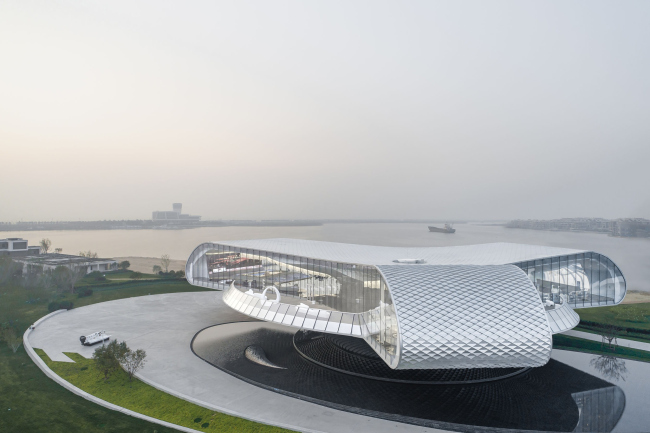

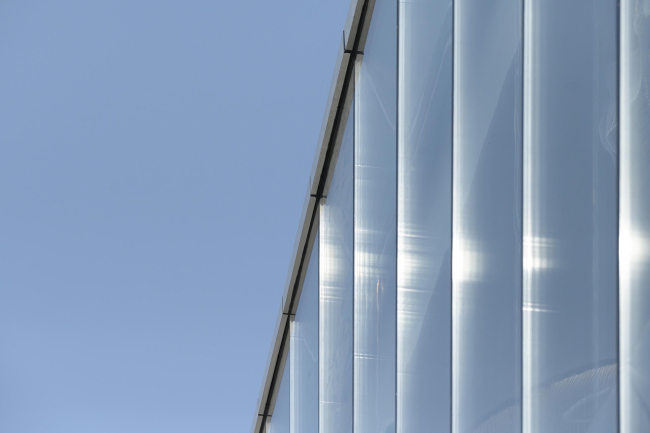

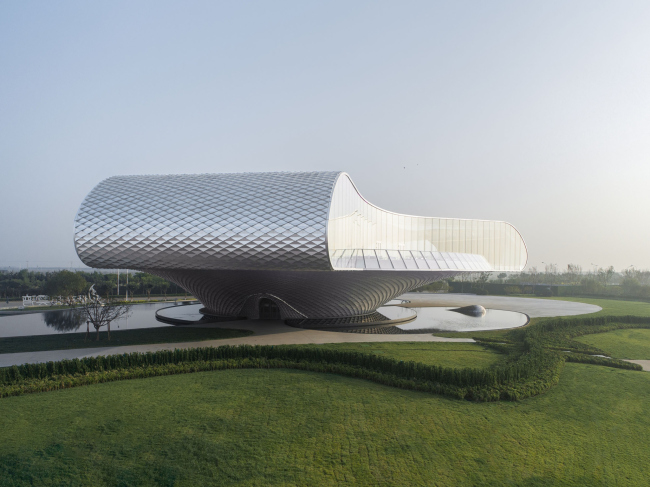

Оболочка здания покрыта чешуевидными алюминиевыми пластинами, закрученными в ритмичную спираль. Правильно расположить на фасаде 13 000 «чешуек» помогла технология BIM. В течение дня пластины под разными углами отражают солнечный свет, дополнительным «источником» рассеянного света служит бассейн, который отбрасывает блики на фасад.
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине © CAAI
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© CAAI
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© CAAI

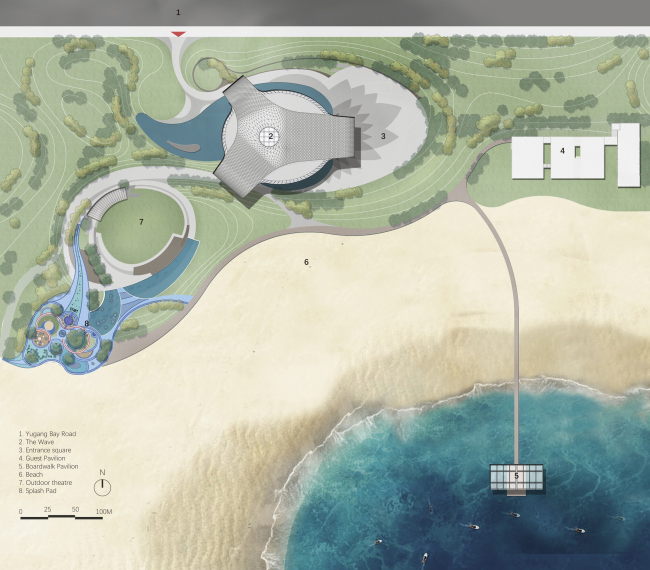

План участка. Выставочный зал «Волна» в Тяньцзине
План участка. Выставочный зал «Волна» в Тяньцзине
© Lacime Architects

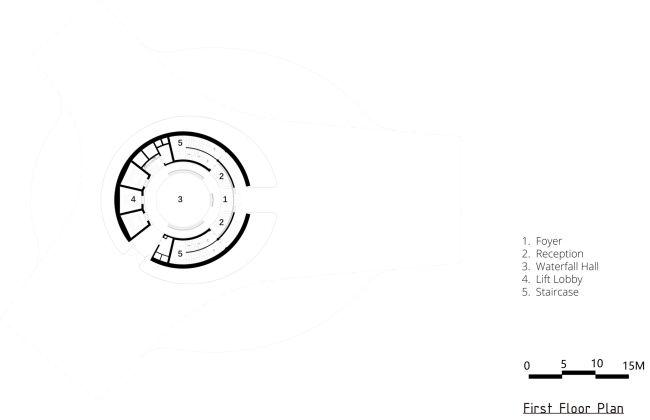

План первого этажа. Выставочный зал «Волна» в Тяньцзине
План первого этажа. Выставочный зал «Волна» в Тяньцзине
© Lacime Architects

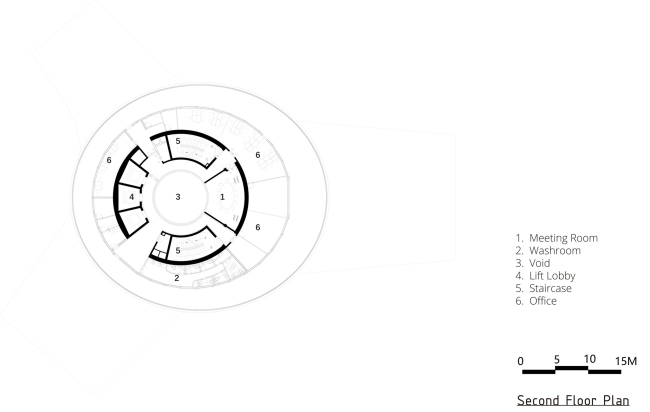

План второго этажа. Выставочный зал «Волна» в Тяньцзине
План второго этажа. Выставочный зал «Волна» в Тяньцзине
© Lacime Architects

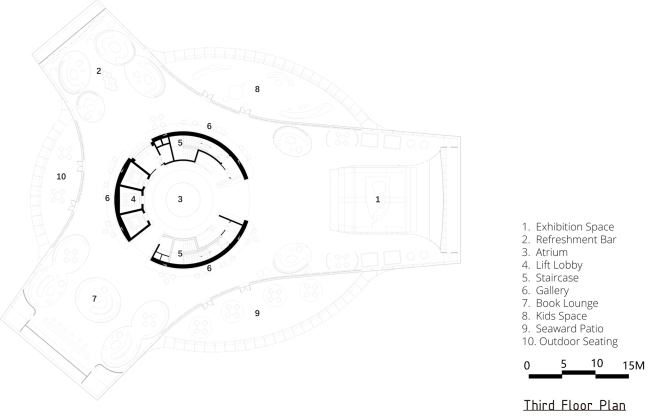

План третьего этажа. Выставочный зал «Волна» в Тяньцзине
План третьего этажа. Выставочный зал «Волна» в Тяньцзине
© Lacime Architects
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© Lacime Architects
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© Lacime Architects

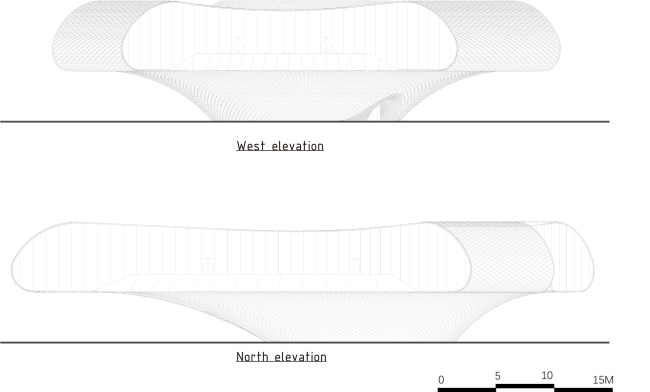

Западный и северный фасады. Выставочный зал «Волна» в Тяньцзине
Западный и северный фасады. Выставочный зал «Волна» в Тяньцзине
© Lacime Architects

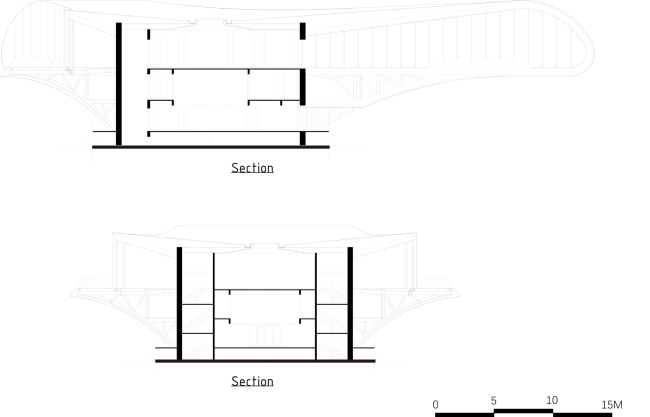

Разрезы. Выставочный зал «Волна» в Тяньцзине
Разрезы. Выставочный зал «Волна» в Тяньцзине
© Lacime Architects
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© Lacime Architects
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© Lacime Architects
Выставочный зал «Волна» в Тяньцзине
Выставочный зал «Волна» в Тяньцзине
© Lacime Architects
