Выпускные работы кафедры Архитектуры Ярославского государственного технического университета: регенерация альплагерей Грузии и традиционной сванской деревни, Музей хрусталя, а также горное укрытие, созданное при помощи алгоритмического проектирования.
«Зимним вечером, когда становится совсем тихо, воспоминания сами приходят ко мне. Вещи вызывают в памяти облик гор, с фотографий смотрят люди, покорившие их вершины. Как жаль, что я не писатель, и у меня нет слов, чтобы рассказать о красавице Ушбе. О людях: чью смелость, волю и мастерство, испытывает она каждый год».
1957 г. «Если бы горы могли говорить».
Они бы точно многое рассказали. Так начинался один из популярных в советское время фильмов про восхождение на Ушбу. C удивительной истории восхождения шестерки сванских альпинистов на неприступную Ушбу, истории дружбы и человеческой стойкости началось в прошлом году и наше со студентами небольшое исследование по изучению истории альпинизма; прошлого, культуры и архитектуры маленького горного народа – сванов.
Ущелье Цана, место бывшего альплагеря «Айлама», Нижняя Сванетия© ЯГТУ
Участок холма для приютов на Корульди, Верхняя Сванетия© ЯГТУ
Вид на озёра Корульди, Верхняя Сванетия© ЯГТУ
Результатом стала серия дипломных проектов и одна большая и очень важная магистерская диссертация, посвященная переосмыслению территорий бывших альплагерей. Надо сказать, что с 1980-х годов этой темой в России никто не занимался. Работа над проектом научила нас прежде всего тому, что главный ресурс и достояние любого проекта – это люди. Без помощи, вдохновения и веры в нас многих людей в Грузии и России ничего бы не получилось.
За два года мы объездили всю Сванетию, верхнюю и нижнюю. Видели самые известные туристические маршруты и давно забытые людьми села. Прослушали и записали не один десяток историй о горах и людях. Поднимались в горы ради одной единственной фотографии. Заглядывали под каждый камень на участке и перечитывали вечерами сванские мифы. Словом, все это напоминало долгий, трудный, но счастливый поход. Подошел ли он к концу – вопрос. Запланированная выставка в Тбилиси перенеслась на неопределенный срок. Но обязательно будет что то новое.

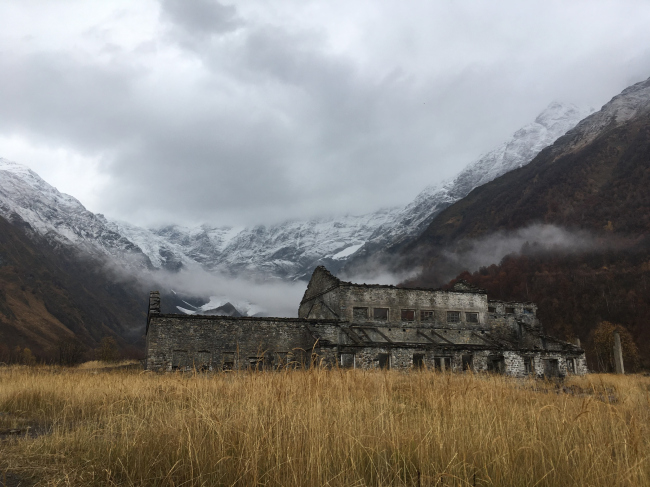

Руины завода мышьяка в ущелье Цана, Нижняя Сванетия© ЯГТУ

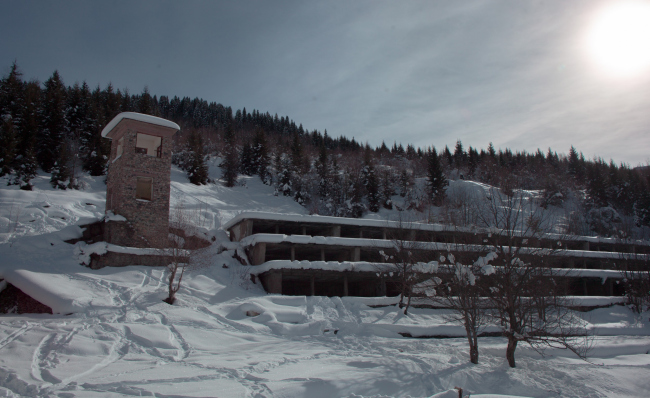

Бывший альплагерь « Местия» (турбаза «Ушба»), Верхняя Сванетия© ЯГТУ
Вид на пос.Местию с территории альплагеря «Местия», Верхняя Сванетия © ЯГТУ
Дипломные проекты этого года, в отличие от прошлогодних, не связаны общей темой, но объединены привязкой к одному месту – поселку Местиа. Выбранные студентами локации территориально находятся на разной высоте. Мы начинаем путь из центра Местии с реконструкции квартала в деревне Лехтаги, проходим вдоль быстрой и своенравной реки Местиачала к прячущейся в высокой траве новой деревне-району. Затем медленно начинаем свой пусть наверх, к горным приютам Корульди и Тетнульди и главной точке туристического маршрута – в сторону Ушбы, к уходящему в глубь хребта Музею хрусталя, экспозиция которого основана на серии сванских мифов о прекрасной богине Дали.
Счастливого путешествия и в добрый путь!
Кандидат архитектуры,
Наталья Хомутова.Вид на г.Ушбу и хребет Лашджлар, Верхняя Сванетия© ЯГТУ
Реконструкция традиционной сванской усадьбы / Евгения КирилловаОбъект проектирования располагается в историческом квартале, относящемся к Местийской общине, который состоит из 8 домов (два дома отделены дорогой), башни и фамильной церкви семьи Чартолани – Ламария (церковь Пресвятой Богородицы).
Поскольку 85% застройки находится в руинированном состоянии, новые здания было решено возводить в границах старых фундаментов. Таким образом предполагается восстановить целостность исторического квартала, а саму архитектуру сделать максимально нейтральной, деликатно включая в нее элементы традиционных сванских домов, и не лишая место его уникальности. Что касается традиционной функции этих домов, то ее сохранение не представляется возможным: во всех зданиях была сделана новая функция, основанная на совмещении гостевой и жилой. Таким образом формируется современный туристический квартал в новых «старых» стенах.
В ходе работы над проектом я из первых рук знакомилась с традициями и бытом местного населения. Сваны – открытые люди со строгими правилами жизни. Живущие в горах и оторванные от цивилизации, они отличаются простодушием и с радостью принимают любого, кто приходит с добрыми намерениями.
Реконструкция традиционной сванской усадьбы. Автор работы: Кириллова Евгения, бакалавр. Руководитель: Наталья Хомутова© ЯГТУРеконструкция традиционной сванской усадьбы. Автор работы: Кириллова Евгения, бакалавр. Руководитель: Наталья Хомутова© ЯГТУРеконструкция традиционной сванской усадьбы. Автор работы: Кириллова Евгения, бакалавр. Руководитель: Наталья Хомутова© ЯГТУРеконструкция традиционной сванской усадьбы. Автор работы: Кириллова Евгения, бакалавр. Руководитель: Наталья Хомутова© ЯГТУРеконструкция традиционной сванской усадьбы. Автор работы: Кириллова Евгения, бакалавр. Руководитель: Наталья Хомутова© ЯГТУРеконструкция традиционной сванской усадьбы. Автор работы: Кириллова Евгения, бакалавр. Руководитель: Наталья Хомутова© ЯГТУРеконструкция традиционной сванской усадьбы. Автор работы: Кириллова Евгения, бакалавр. Руководитель: Наталья Хомутова© ЯГТУ
Эко-деревня в Сванетии / Светлана Зюбина
Главная идея концепции – познакомить туристов с живописными пейзажами и культурой Местии, формируя симбиоз жилой деревни и гостевой функции. Особенность этого проекта – минимальное изменение ландшафта и сложившейся среды.
В качестве главных композиционных осей я выбрала дороги, каждая из которых оканчивается функциональным ядром. За счет этого создается планировочный каркас. Функциональная программа комплекса включается в себя жилую, гостевую, клубную, торговую, оздоровительную и развлекательную функции.
Традиционно во всех поселениях Сванетии каждый род имел небольшую фамильную церковь, которая, как правило, служила центром общины. Этот образ взят за основу для центрального элемента моего проекта. Облик часовни на центральной площади поселка складывается из двух образов: внутреннего, представляющего собой традиционный силуэт сванских храмов, и внешнего – оболочки, которая повторяет силуэт родовых башен, являющихся визитной карточкой Сванетии. В сердце большой башни скрывается маленькая часовня.
Эко-деревня в Сванетии. Автор работы: Светлана Зюбина, бакалавр. Руководитель: Наталья Хомутова© ЯГТУЭко-деревня в Сванетии. Автор работы: Светлана Зюбина, бакалавр. Руководитель: Наталья Хомутова© ЯГТУЭко-деревня в Сванетии. Автор работы: Светлана Зюбина, бакалавр. Руководитель: Наталья Хомутова© ЯГТУЭко-деревня в Сванетии. Автор работы: Светлана Зюбина, бакалавр. Руководитель: Наталья Хомутова© ЯГТУЭко-деревня в Сванетии. Автор работы: Светлана Зюбина, бакалавр. Руководитель: Наталья Хомутова© ЯГТУЭко-деревня в Сванетии. Автор работы: Светлана Зюбина, бакалавр. Руководитель: Наталья Хомутова© ЯГТУЭко-деревня в Сванетии. Автор работы: Светлана Зюбина, бакалавр. Руководитель: Наталья Хомутова© ЯГТУЭко-деревня в Сванетии. Автор работы: Светлана Зюбина, бакалавр. Руководитель: Наталья Хомутова© ЯГТУ
Территория поселка разделена на участки, принадлежащие разным владельцам. На каждом из них размещается по два дома: двухэтажный хозяйский, предназначенный для постоянного проживания семей, и гостевой – он будет сдаваться в аренду. Благодаря такому решению хозяева смогут приобщить гостей к местной культуре и быту, собирать их за большим столом, угощать традиционными блюдами и рассказывать про свои обычаи. Около каждого дома предусмотрена площадка с камином-башней, которая отсылает нас к ключевой детали традиционного сванского поселения – родовой башне.
В образе каждого здания в деревне я старалась использовать традиционные детали сванской архитектуры: ставни, резьбу, орнаменты, выносные балконы. В грузинской традиции орнамент демонстрирует становление национального искусства и отражает поэтическое отношение к окружающему миру. Мне показалось особенно важным продемонстрировать это.
Горные приюты / Александра Ладыгина
Я работала над проектом универсального горного приюта для двух разных локаций: у озера Корульди и на месте базового лагеря на горе Тетнульди.
Концепция, разработанная на основе параметрического метода, позволяет в сжатые сроки создавать объем приюта в любой точке и на любой высоте, используя местный материал (лиственницу) в совокупности с обшивкой из кортеновской стали, устойчивой к атмосферным осадкам и сложным погодным условиям.
На абрис в проекции xy влияет движение лавинных масс по рельефу: чем больше лавинная опасность, тем меньше угол наклона граней приюта. Алгоритм анализирует рельеф и высоту снежного покрова и принимает решение о необходимости опор.
Форма приютов должна быть обтекаемой: чем сильнее векторное поле, задающее ветровой поток, тем более сглажен объtм в месте первого соприкосновения с ним. Оптимальный наклон граней изменяется в зависимости от количества осадков на участке – это нужно, чтобы снег не накапливался на кровле приюта.
Алгоритм распределяет солнечные батареи и оконные проемы по кровле, исходя из траектории движения солнца. Пластика фасадов достигается за счет рам-углублений, обрамляющих окна и стальные фальш-панели на фасадах. Планировка приютов универсальна, однако корректируется в зависимости от потребностей конкретного участка.Горные приюты. Автор работы: Ладыгина Александра, бакалавр. Руководитель: Наталья Хомутова.© ЯГТУГорные приюты. Автор работы: Ладыгина Александра, бакалавр. Руководитель: Наталья Хомутова.© ЯГТУГорные приюты. Автор работы: Ладыгина Александра, бакалавр. Руководитель: Наталья Хомутова.© ЯГТУГорные приюты. Автор работы: Ладыгина Александра, бакалавр. Руководитель: Наталья Хомутова.© ЯГТУГорные приюты. Автор работы: Ладыгина Александра, бакалавр. Руководитель: Наталья Хомутова.© ЯГТУГорные приюты. Автор работы: Ладыгина Александра, бакалавр. Руководитель: Наталья Хомутова.© ЯГТУ
Музей хрусталя / Виктория КонстантиноваМой проект – музей-тоннель со станциями канатной дороги. Главный элемент планировочной структуры – проектируемое здание музея, основная часть которого утоплена в горный хребет, а консоли выходят на поверхность в сторону Корульди и Ушбы. Посетители не смогут увидеть весь объем здания сразу. Лишь по мере приближения к финалу экспозиции им будут открываться новые виды – как природные, так и архитектурные.
Концепция главного входа – изображение ледяных глыб, обрамляющих хребет. Консольные объемы и широкие солнечные террасы приглашают задержаться и ощутить нерушимую тишину ландшафта, открывая захватывающие виды. В ночное время стеклянная часть освещается и создает контр-образ, подчеркивающий силуэт здания и вместе с тем выполняющий роль маяка для альпинистов.
Поскольку большая часть здания находится внутри скалы, одной из главных задач проекта было создание впечатляющего облика внутреннего пространства. Музей хрусталя – мифологическая инсталляция, в основу сценария которой положен традиционный сванский миф об охотнике Беткиле и богине охоты Дали, живущей на Ушбе. Хрусталь – это средство и образ, объединяющий части выставочного пространства и миф в единое целое.
Музей хрусталя. Автор работы: Виктория Константинова, бакалавр. Руководитель: Наталья Хомутова.© ЯГТУМузей хрусталя. Автор работы: Виктория Константинова, бакалавр. Руководитель: Наталья Хомутова.© ЯГТУМузей хрусталя. Автор работы: Виктория Константинова, бакалавр. Руководитель: Наталья Хомутова.© ЯГТУМузей хрусталя. Автор работы: Виктория Константинова, бакалавр. Руководитель: Наталья Хомутова.© ЯГТУМузей хрусталя. Автор работы: Виктория Константинова, бакалавр. Руководитель: Наталья Хомутова.© ЯГТУМузей хрусталя. Автор работы: Виктория Константинова, бакалавр. Руководитель: Наталья Хомутова.© ЯГТУ
«Вначале высоко в горах поднимается злой дух в черных провалах мрачных скал и обволакивает мглой и снежной круговертью вертеп ведьм на грозной Ушбе». Вместе с главным героем мы начинаем осмотр экспозиции, отправляясь высоко в горы. «Затем ледяной ветер, предвестник ненастья и темных сил, завоет, закружит и рванет вниз по ущельям и долинам, круша на своем пути каменные завалы вокруг горных озер…» А мы движемся дальше и попадаем в хрустальный лес. «Дали, богиня охоты, заприметила Беткиля, и, когда он поднялся на ледник, встретила его, заговорила с ним, и увлекла молодого охотника в свои чертоги…» Мы попадаем в библиотеку хрусталя, где в нишах огромных колонн лежат различные виды этой горной породы. Тут же можно присесть у источника и насладиться игрой света и тени на камнях.
Стараясь найти верный путь, посетитель попадает в ледяные лабиринты. Внутри стеклянных капсул скрываются мифологические предметы из хрусталя. Из ледников мы выходим к свету, льющемуся из окон дома с традиционным интерьером сванского жилища. На этом основная экспозиция заканчивается, но это не финальная точка нашего путешествия.
Музей хрусталя. Автор работы: Виктория Константинова, бакалавр. Руководитель: Наталья Хомутова.© ЯГТУМузей хрусталя. Автор работы: Виктория Константинова, бакалавр. Руководитель: Наталья Хомутова.© ЯГТУМузей хрусталя. Автор работы: Виктория Константинова, бакалавр. Руководитель: Наталья Хомутова.© ЯГТУМузей хрусталя. Автор работы: Виктория Константинова, бакалавр. Руководитель: Наталья Хомутова.© ЯГТУ
Широкое остекление пропускает естественный свет глубоко в помещение музея, притягивая посетителей через внутреннее пространство к панорамным окнам и смотровой террасе, откуда можно насладиться видом на загадочную Ушбу. Так заканчивается наше путешествие в горы. И только теперь посетители могут увидеть вторую часть музея.
Динамичный объем стремится к вершинам. В противовес входной группе он обшит темным металлом и создает совершенно противоположный образ. Отражения в панорамном остеклении частично растворяют его в окружающем ландшафте.
Музей должен занять не только особое место в функционировании поселка Местия, обеспечив связь между исторической частью и горными вершинами, но также стать визитной карточкой, принимающим объектом, который будет производить первое – самое важное – впечатление на туриста.
Особенности регенерации альплагерей /
Марина Баталова, Анна Булатова, Никита Смирнов
Следствием распада СССР стала пауза в развитии межнационального спортивного движения и запустение спортивных и туристических баз. В числе пострадавших спортивных направлений оказался и альпинизм. Мы считаем, что регенерация территорий альплагерей позволит реализовать их туристический потенциал и внести неоценимый вклад в экономику регионов. Для составления типологии нами были проанализированы все самые известные альплагеря не территории бывшего постсоветского пространства.
Для апробации методики по регенерации территорий бывших альплагерей, нами были взяты три территории альплагерей в Сванетии: Зесхо, Айлама и Местия (турбаза Ушба). Перед тем, как приступить к работе по формированию туркомплекса нового типа, мы досконально изучили особенности территории, начав с определения ее текущего состояния. Отсутствие окружающей застройки позволяет сформировать новые композиционные оси. В контексте горной местности основой для них послужат особенности ландшафта.
Особенности регенерации альплагерей. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУ
На основе полученных данных мы формируем не только градокомпозицию, но и функциональную программу территории. Мы выделили общие черты, которые присущи всем успешно работающим базам и комплексам. В первую очередь это многофункциональность и вариативность сценария, позволяющая удовлетворять потребности разных категорий посетителей.
Особенности регенерации альплагерей. Лагерь Сванетия. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Лагерь Сванетия. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Лагерь Сванетия. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Лагерь Сванетия. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Лагерь Сванетия. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУ
Формирование генерального плана, как и в любом проекте, основываться на определенных композиционных осях и рациональном функциональном зонировании. При этом важную роль играет раскрытие видовых точек. Сформированная композиция генплана должна отражать местные традиции формирования поселений – это позволит воплотить genius loci (гений места – прим. авторов) и усилить атмосферу местной культуры.
Особенности регенерации альплагерей. Лагерь Айлама. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Лагерь Айлама. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Лагерь Айлама. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Лагерь Айлама. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Лагерь Айлама. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУ
Но основное отражение genius loci находит все-таки в формировании объемных решений комплекса. Строительство в горной местности – сложное и трудоемкое предприятие. Горные сооружения в мировой практике, как правило, ограничиваются 3-5 этажами. В подобных регионах природа выходит на первый план, а потому силуэт комплекса должен существовать в симбиозе с ней. Чтобы достичь желаемого, мы определили два основных визуальных образа, которые использовали при формировании объемов и визуального кода.
Во-первых, это образ гор, окружающих комплекс. Они задают основные характеристики зданиям – массивные плоскости стены и скатные крыши. Комбинируя здания разной высоты и уклоны кровли, необходимо создать сложный силуэт, который подчеркивает ломаную линию горизонта. Во-вторых, это образ архитектуры местных горных поселений.
Особенности регенерации альплагерей. Лагерь Зесхо. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Лагерь Зесхо. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Лагерь Зесхо. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Лагерь Зесхо. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Лагерь Зесхо. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУОсобенности регенерации альплагерей. Лагерь Зесхо. Магистерская диссертация. Авторы работы: Марина Баталова, Анна Булатова, Никита Смирнов. Руководитель: Наталья Хомутова.© ЯГТУ
Все этапы проектирования градокомпозиции и объёмных решений, которые мы перечислили в сокращении, взаимосвязаны и формируют комплексный подход. Мы верим, что его применение к регенерации территорий бывших альплагерей способно подарить им новую жизнь.
|
